itc冬奧會張家口場館戶外擴聲建設方案全揭秘?。?！

2022-03-08 10:50:00

來源：itc聲光電視訊

本期導讀
     itc作為國產民族品牌參與并實施了本次冬奧會張家口賽區古楊樹場館群的音視頻建設。以下將針對itc品牌在此次冬奧會古楊樹場館群賽場區域建設中對賽場擴聲系統的設計理念和實景應用方案進行講解，主要從定制方案建設、國家冬季兩項中心賽場擴聲建設、國家跳臺滑雪中心賽場擴聲建設、國家越野滑雪中心賽場擴聲建設四個方面進行闡述。

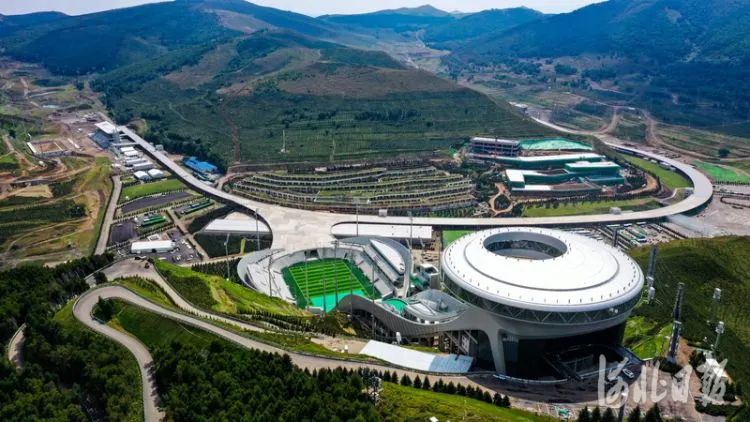

        2022年冬奧會舉辦項目有冰上項目和雪上項目，對于場地的要求也不相同，所以不同的項目分布在不同的賽區進行比賽。賽事場館分成3個賽區進行，分別是北京賽區、延慶賽區和張家口賽區。其中張家口賽區是大部分雪上項目的舉辦地，一共產生了51枚金牌。除了云頂滑雪公園，張家口賽區另外的三個競賽場館都建設在古楊樹山谷之中，分別是國家跳臺滑雪中心、國家越野滑雪中心和國家冬季兩項中心，統稱為古楊樹場館群。

    其中國家冬季兩項中心承辦冬奧會、冬殘奧會冬季兩項的比賽，賽道總長8.7公里，沿山體自然地形而建，分為競賽主賽道、殘奧坐姿賽道及訓練賽道等；國家跳臺滑雪中心承擔北京冬奧會跳臺滑雪、北歐兩項的比賽，這是我國首座符合國際標準的跳臺滑雪場地；國家越野滑雪中心承擔北京冬奧會越野滑雪和北歐兩項的比賽，賽道總長9.7公里，分為東側山谷的競賽賽道和南側山谷的訓練賽道。

        itc作為國產民族品牌參與并實施了本次冬奧會張家口賽區古楊樹場館群的音視頻建設，主要建設了12個場景的音視頻系統：ZBT-冬季兩項、Press Conference Room（新聞發布廳） 、Press Mixzone（新聞混合廳）、Team Captains Meeting Room（隊長會）、ZCC-越野、Press Conference Room （場館媒體中心）、Press Mixzone（混合采訪區）、Team Captains Meeting Room（領隊）、ZSJ-跳臺、Press Conference Room （場館媒體中心）、ZSJ-Press Mixzone（混合采訪區）、Team Captains Meeting Room領隊會議室。以下將針對itc品牌在此次冬奧會古楊樹場館群賽場區域建設中對賽場擴聲系統的設計理念和實景應用方案進行講解，主要從定制方案建設、國家冬季兩項中心賽場擴聲建設、國家跳臺滑雪中心賽場擴聲建設、國家越野滑雪中心賽場擴聲建設四個方面進行闡述。

冬奧會賽場擴聲方案定制
       2022年冬奧會舉辦項目在冰上項目和雪上項目系列賽事期間，itc擴聲方案以其優異的聲壓級、良好的語言清晰度、均勻的聲場，以及寬頻帶的還原特性效果使現場專家、運動員、觀眾印象深刻，受到各方一致稱贊。

        本次冬奧會，張家口賽區古楊樹場館群主要承接了冬季兩項和北歐兩項的賽事，itc在全力保障賽事運行的過程中也收獲了寶貴的經驗和榮譽。在項目之初也曾遇到許多問題，例如張家口賽事場館幾乎所有的觀眾席看臺都處于裸露的戶外場地，頂層沒有任何遮擋，屬于純露天擴聲場所。同時由于冬季奧運會比賽時的天氣氣候原因，現場氣溫一度達到零下二十多度，對音響設備的抗寒考驗，以及大風天氣對音箱傳聲的影響，增加了聲音傳輸過程中的衰減，itc綜合考慮各產品系列優勢，進行多次模擬場景測試實驗，最終采用了最大聲壓級額定/峰值達到132dB/138dB、抗干擾強、耐寒耐熱材質的LA系列音箱作為主擴聲音箱。


        同時現場聲場環境多為厚雪層和鋼筋水泥建筑物，缺少聲學材料裝配，對聲音的影響更加直接，因此在音箱的布點過程中要盡量增加直達聲能量，盡量靠近聽音區域，減少聲音到達觀眾區域過程中的聲衰減現象。

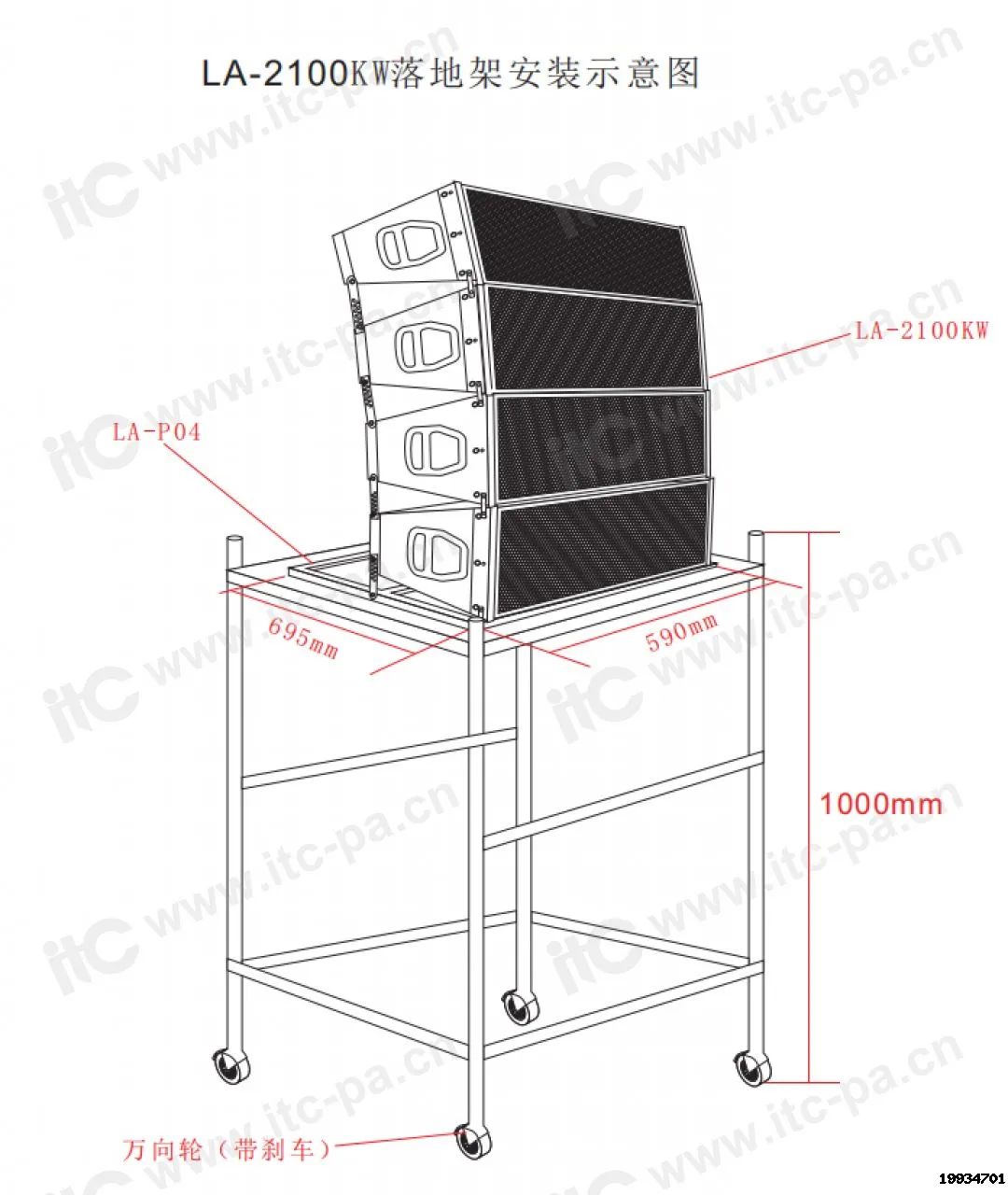

       另外，冬奧賽場與常規體育場館的最大不同之處在于，為使得賽場難度規范標準達到國際賽場的標準，賽場場地多為斜坡、山地區域，觀眾席多是臨時場地，現場大多數觀眾區沒有鋼架結構進行懸掛安裝，itc針對冬奧賽場地形特別定制了音箱支撐支架，既要保證現場擴聲時的安全穩固，又要保證后期拆卸移動的靈活性。

     同時針對賽場場地擴聲的聲壓級要求，itc嚴格遵守《廳堂、體育場館擴聲系統設計規范》（GB/T 28049-2011）和JGJ／T+131-2012+《體育場館聲學設計及測量規程》等相關標準，結合現場惡劣的天氣環境，重視各項技術參數指標的測試，通過反復調試以求達到最優效果值。

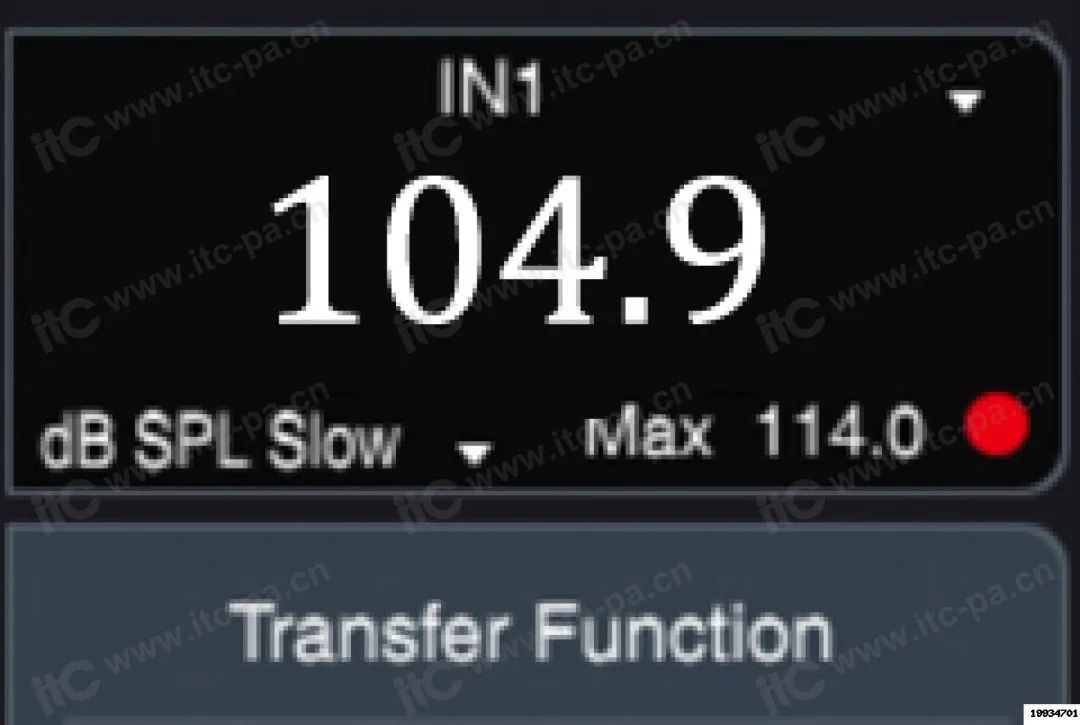

    現場反復調后的數據最高持續聲壓級不少于 104.9dB；主要觀眾區域的聲場分布的不均勻度應為寬頻帶±8dB和4kHz1/3倍頻程±8dB；在任何座位聽到的來自多個揚聲器的延時差不超過50ms，聲音信號之間的聲壓差應不超過10dB。

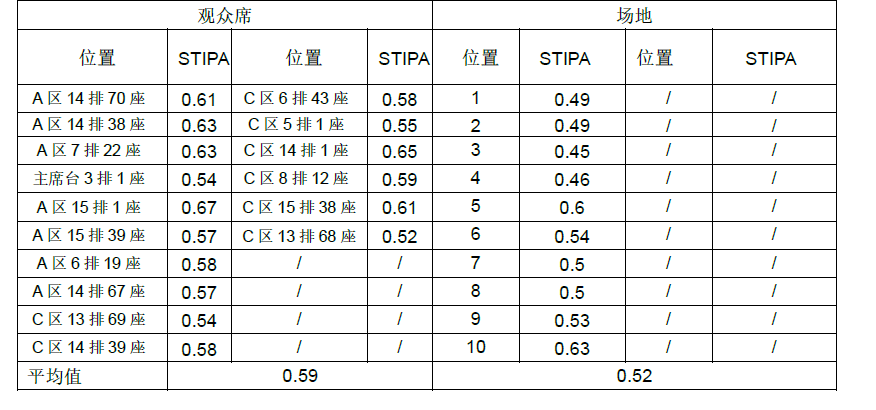

    清晰度C50為-0.49接近非常好的范圍，清晰度損失率實現平均不超過10％Alcons、0.59STI等指標。

     揚聲器系統的頻率響應為 45Hz～12.5kHz，±4dB；擴聲系統應有較高的傳聲增益，125～4 000Hz平均不小于-10dB，沒有明顯的聲反饋。聲音覆蓋的區域內頻率響應特性良好，以125～4 000Hz平均聲壓級為3dB，在此頻帶內允許±4dB的變化（1/3 倍頻程測量）。

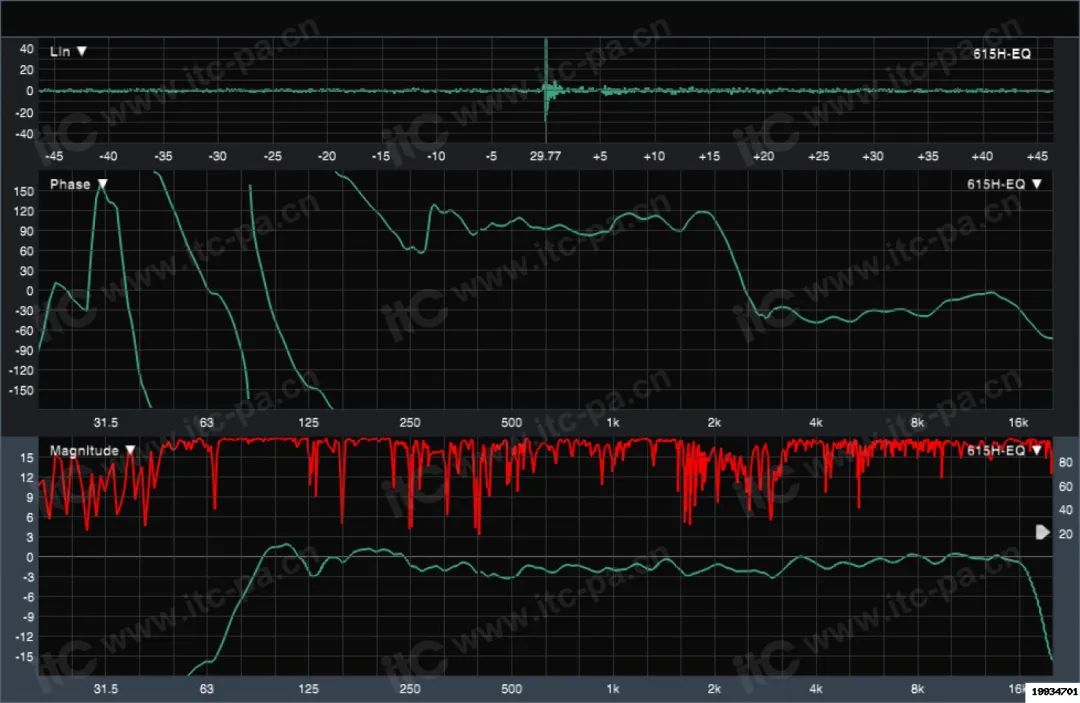

         頻響參數經過調校之后，曲線比較平坦，聲音還原度較高。

國家冬季兩項中心賽場擴聲建設

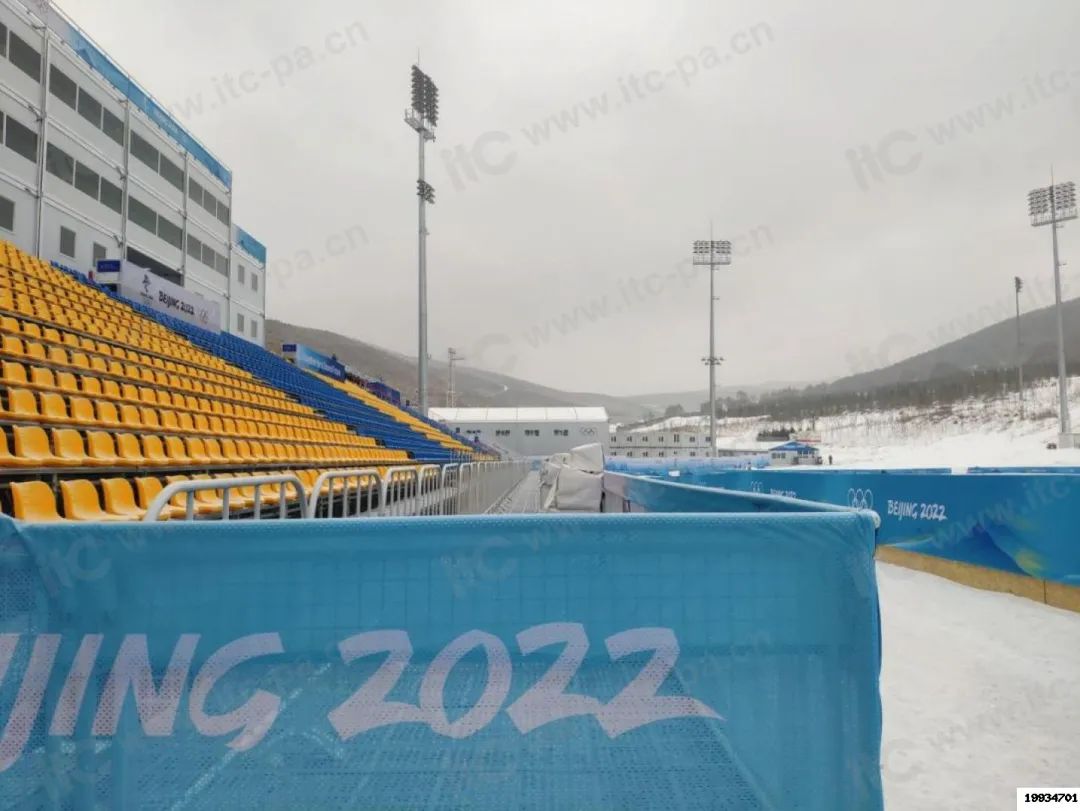

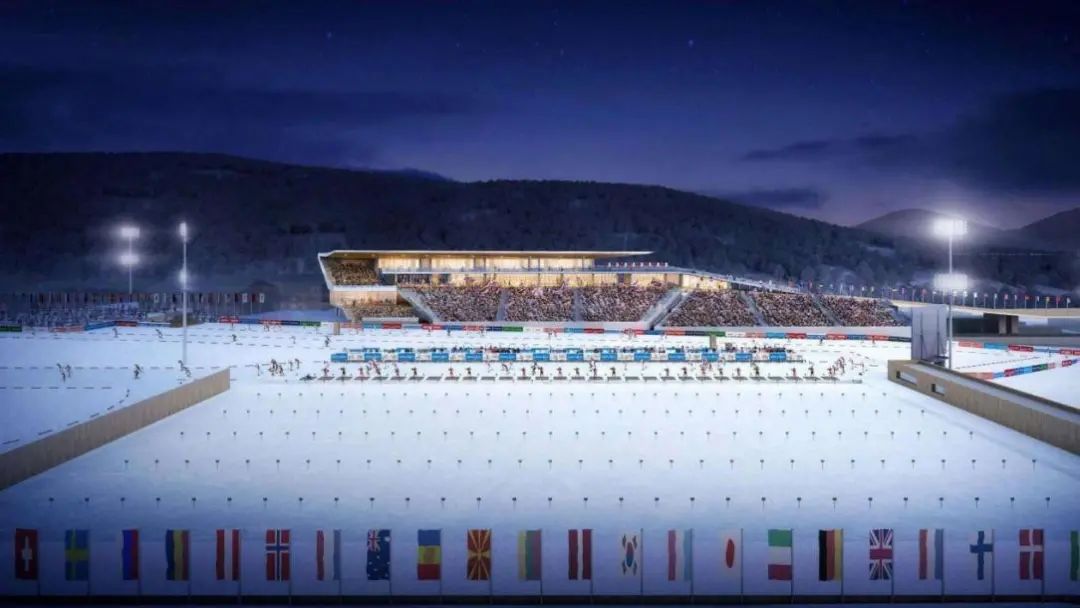

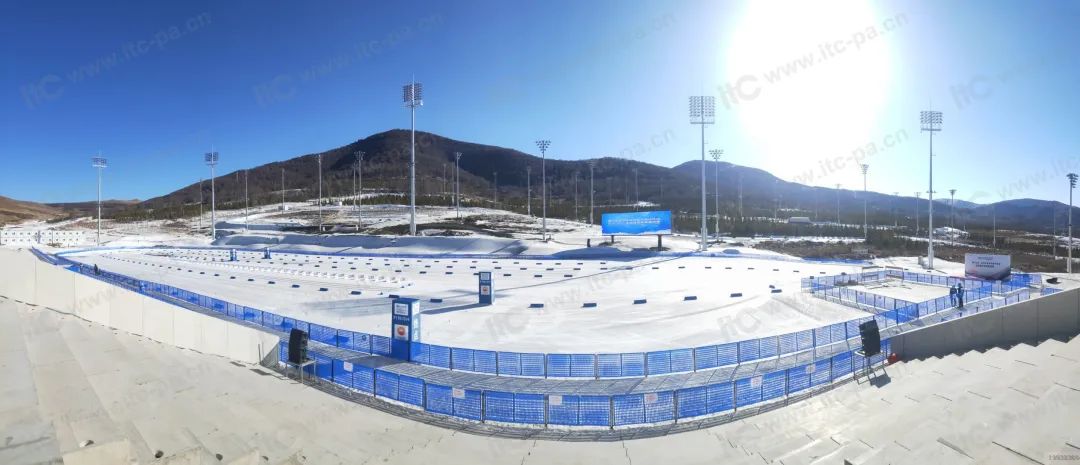

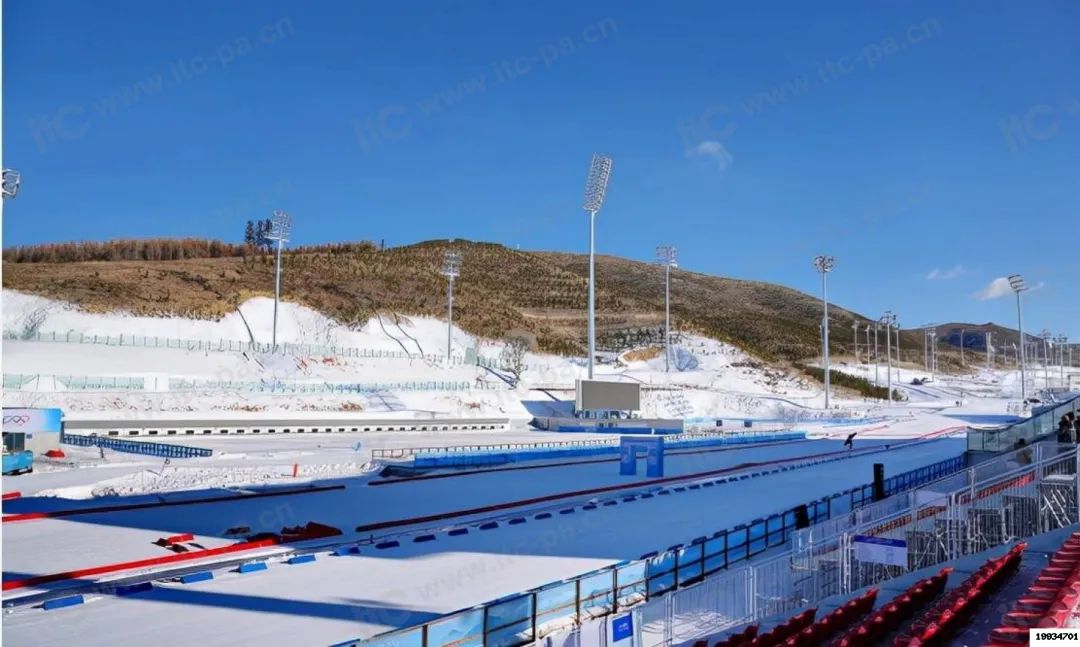

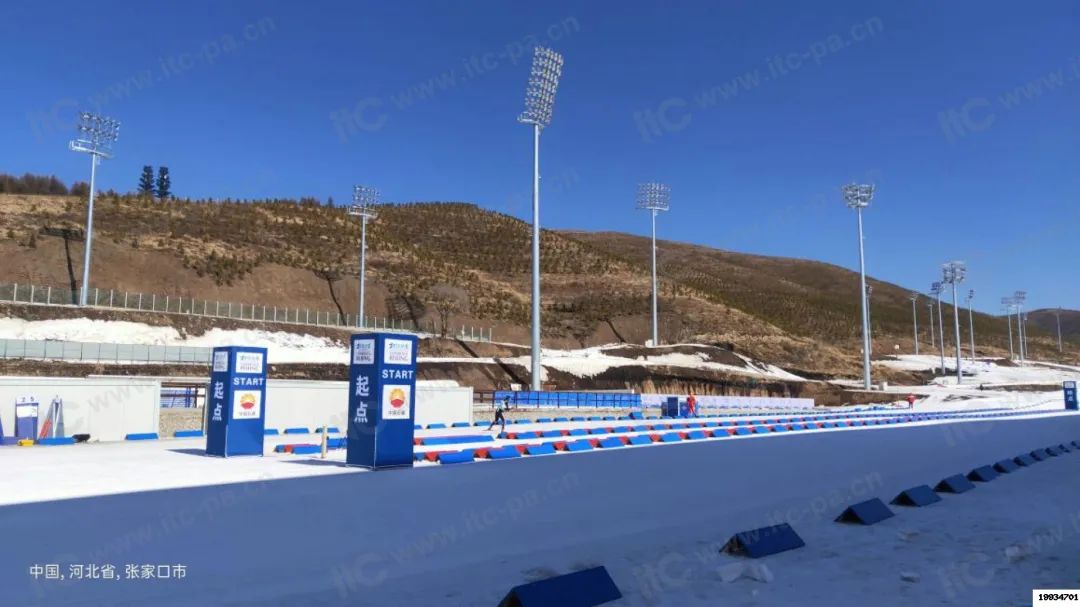

    國家冬季兩項中心是承辦冬季兩項的11個小項比賽的重要場所，同時也是冬殘奧會賽承辦冬季兩項和越野滑雪的38個小項比賽的場所。作為一個新建的雪上賽事場館，國家冬季兩項中心由場館賽場部分、場院區及技術樓共同組成。本次賽場擴聲建設主要集中在場館賽場部分的場地區域、奧林匹克和殘奧大家庭看臺區域、與技術樓結合的固定看臺區域以及流動看臺區域。本次賽場擴聲建設需要滿足看臺區域聲音的完美覆蓋和場地區域的指令發送擴聲，同時具備機動擴聲方案，滿足冬季兩項或者跳臺區域擴聲需要。

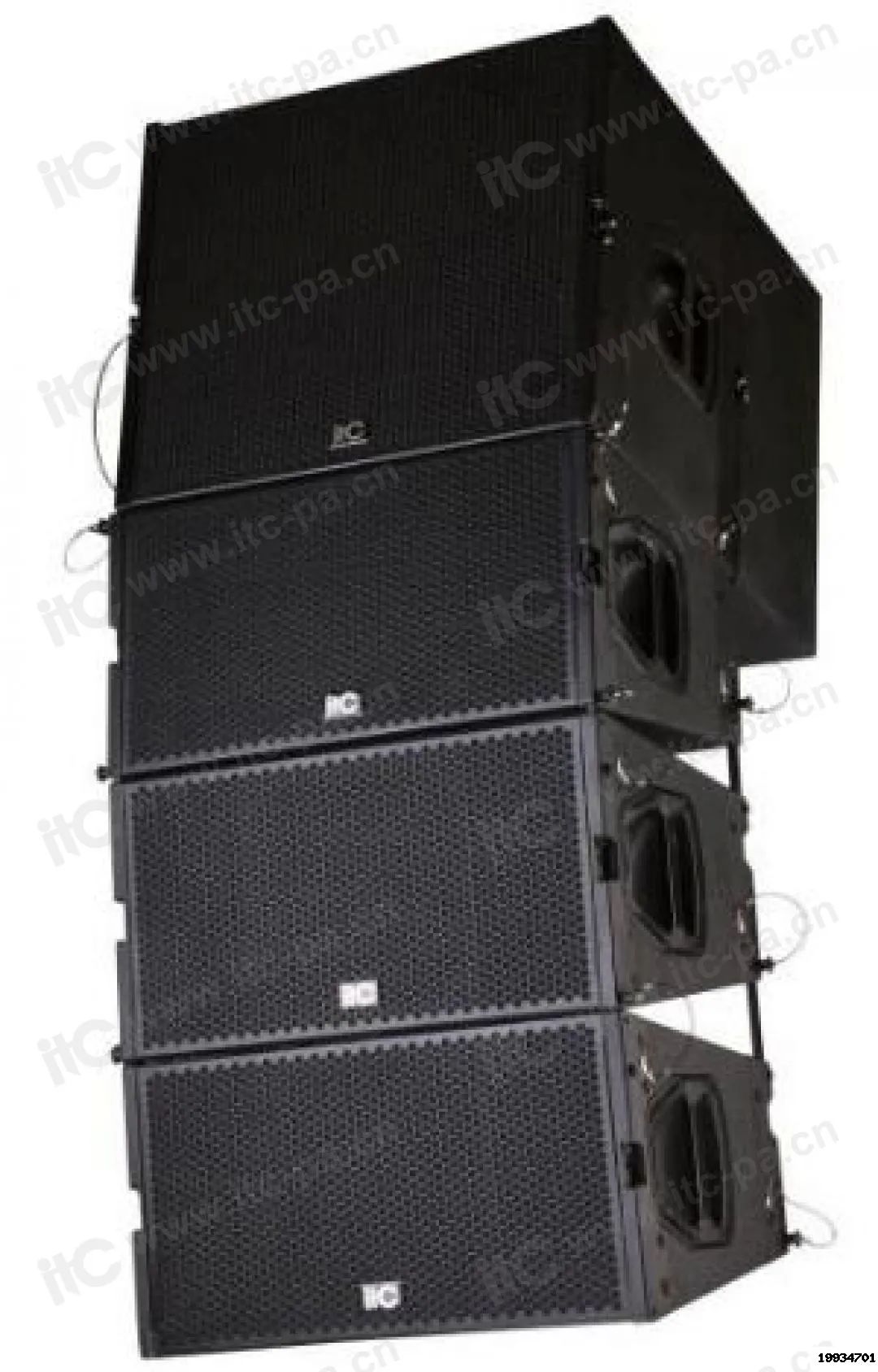

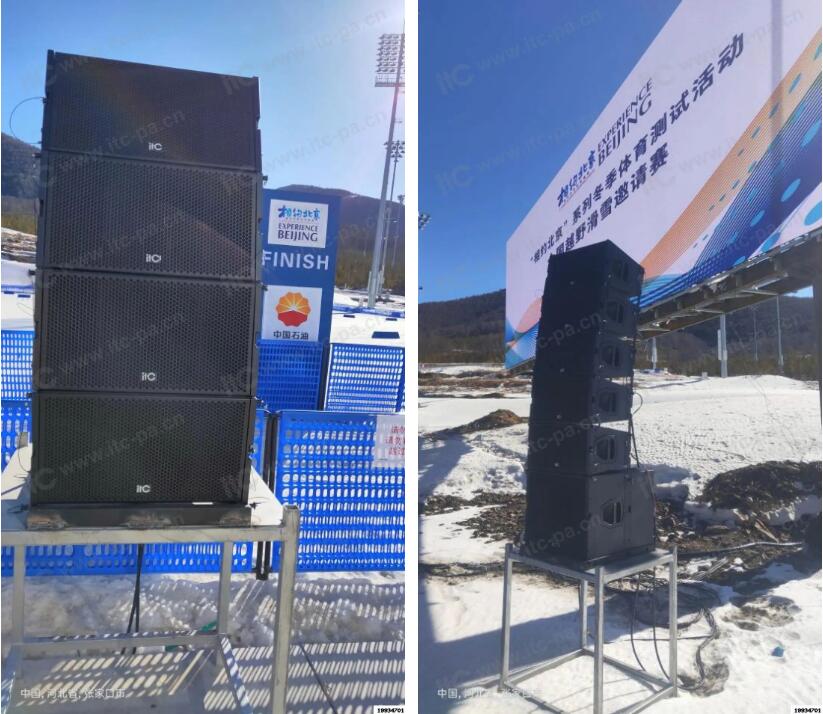

    itc在做ZBT-冬季兩項現場的擴聲設計時，結合現場實際勘測情況和具體賽事需求，結合以往賽事經驗，針對冬季兩項中心賽場區域共采用了70只LA系列線陣陣列模塊根據現場環境分散式布局作為主要擴聲方案。LA系列線陣擴聲系統優勢在于采用釹磁高頻、低頻驅動器，投射距離遠，靈敏度高，穿透力強，采用耐磨、防水聚脲噴漆，體積小，質量輕，便于移動，是大型戶外擴聲的硬核產品。同時采用10只TW系列人聲表現突出的高端戶外防水全頻擴聲音箱作為輔助模塊。

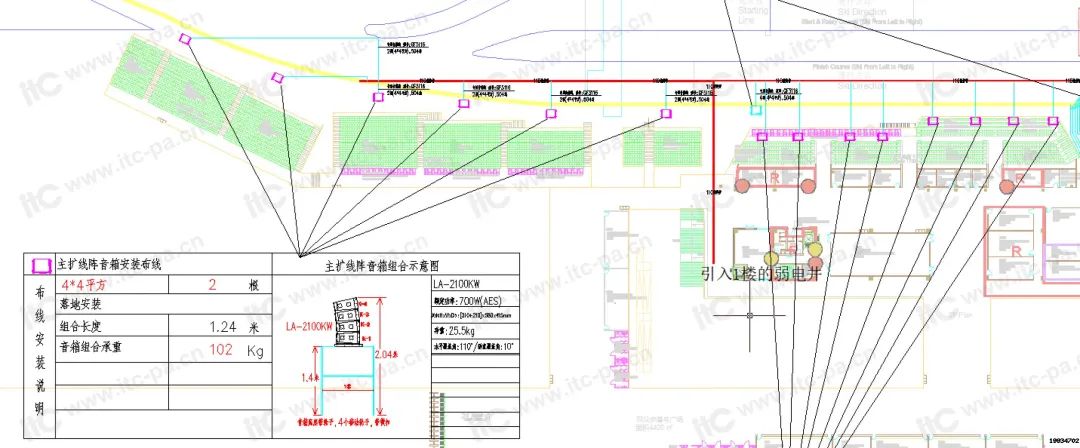

在技術樓觀眾看臺區域設置了12串LA系列專業防水線陣，每串4只全頻陣列模塊，各模塊可調節0—14度覆蓋范圍，保證整個觀眾區域聲音的完美覆蓋，同時精準的能量覆蓋控制，不會讓多余的能量投射到比賽區域影響運動員的專注度。

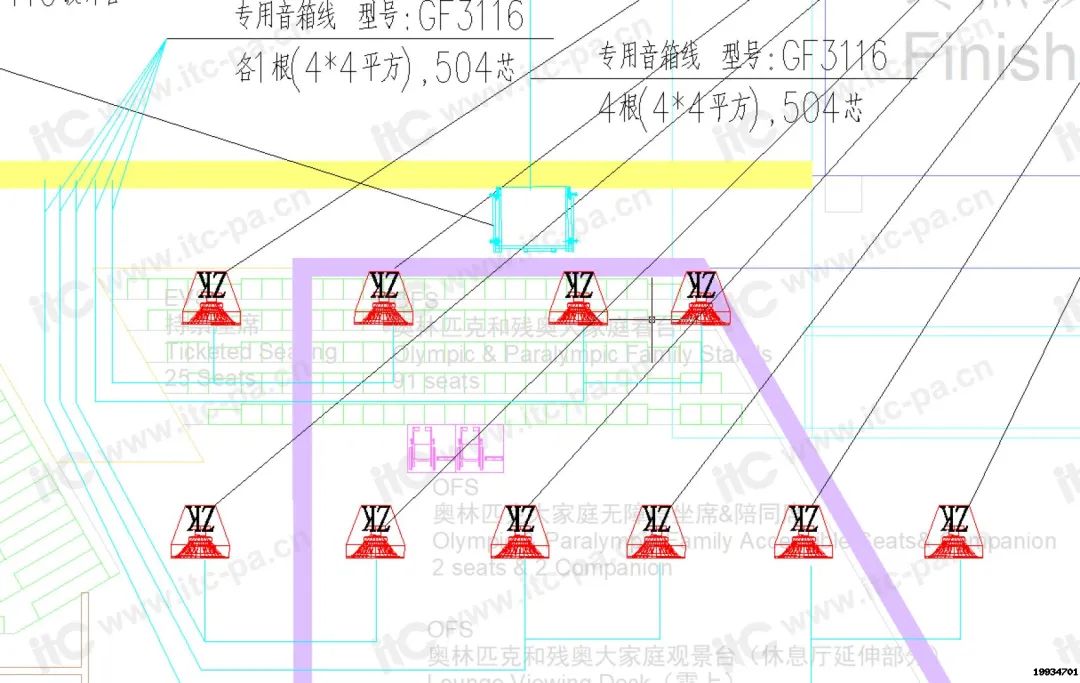

    在奧林匹克和殘奧大家庭看臺區采用10只TW系列全頻擴聲音箱作為此區域補充擴聲，均安裝在看臺欄桿上，這樣設計既不會遮擋觀眾觀看比賽，又補充了該區域觀眾聽取主持人解說比賽的音頻聲量，讓整個賽場觀眾區域的聲場覆蓋更加均勻。

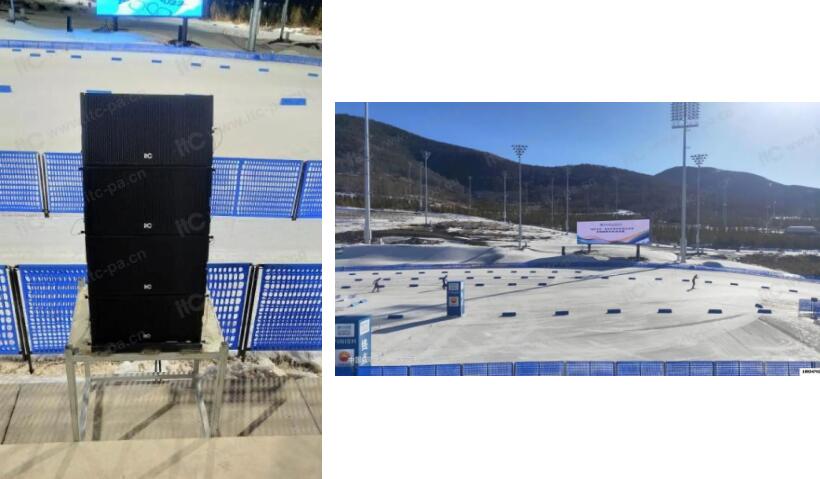

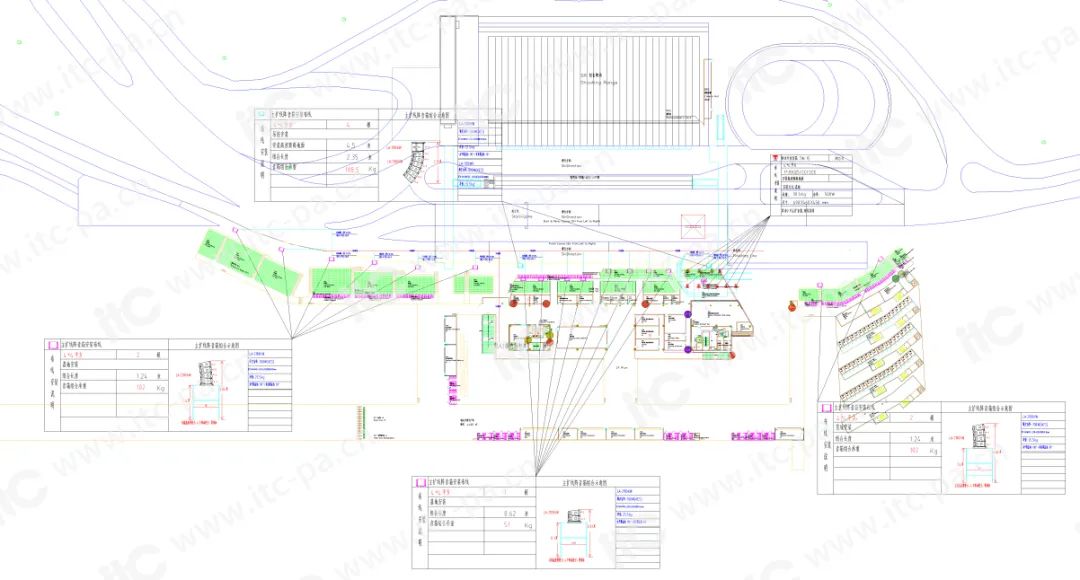

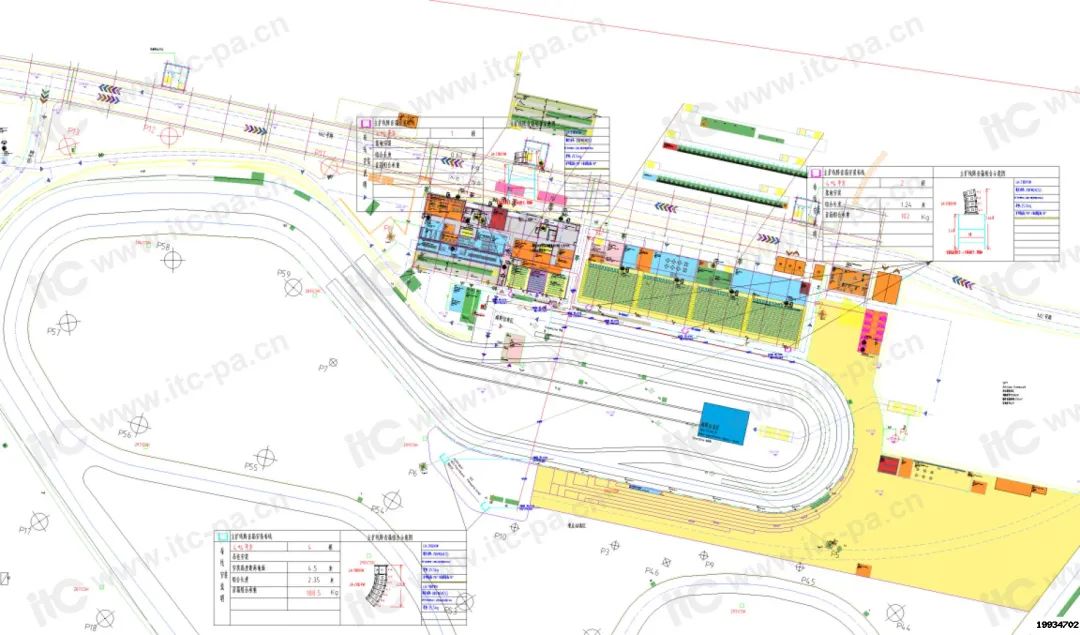

    場地區域采用2串LA系列6+1（由6只全頻線陣模塊+1只低音線陣模塊組成）專業防水線陣來滿足出發區域擴聲需求，使得運動員能夠清晰聽到主持人發出的比賽開始命令；同時設計了2串LA系列專業防水線陣，每串4只全頻線陣模塊，組裝成靈活的可移動模式，滿足移動觀眾看臺或者跳臺區域的臨時擴聲需求。采用專業的EASE聲場模擬分析設計，計算全區域音箱傳輸聲音覆蓋范圍，結合聲音傳輸衰減數值，精準定位每一串音箱的安裝位置和角度，確保各區域頻響曲線一致，最大程度保證場地區域和觀眾區域的完美聽音，為觀眾帶來震撼的現場體驗。

國家跳臺滑雪中心賽場擴聲建設

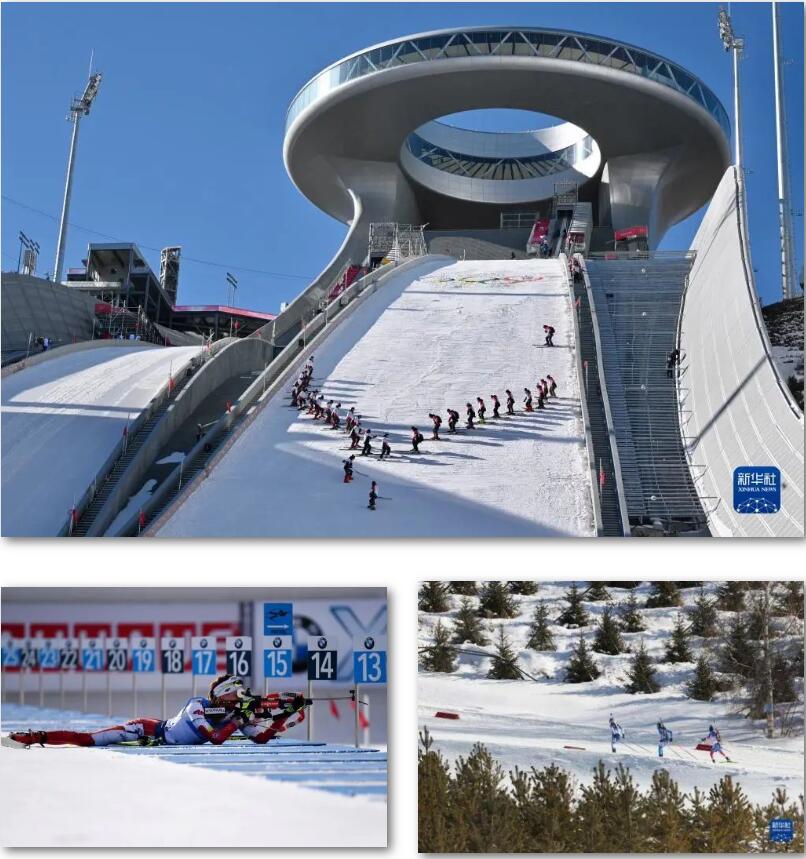

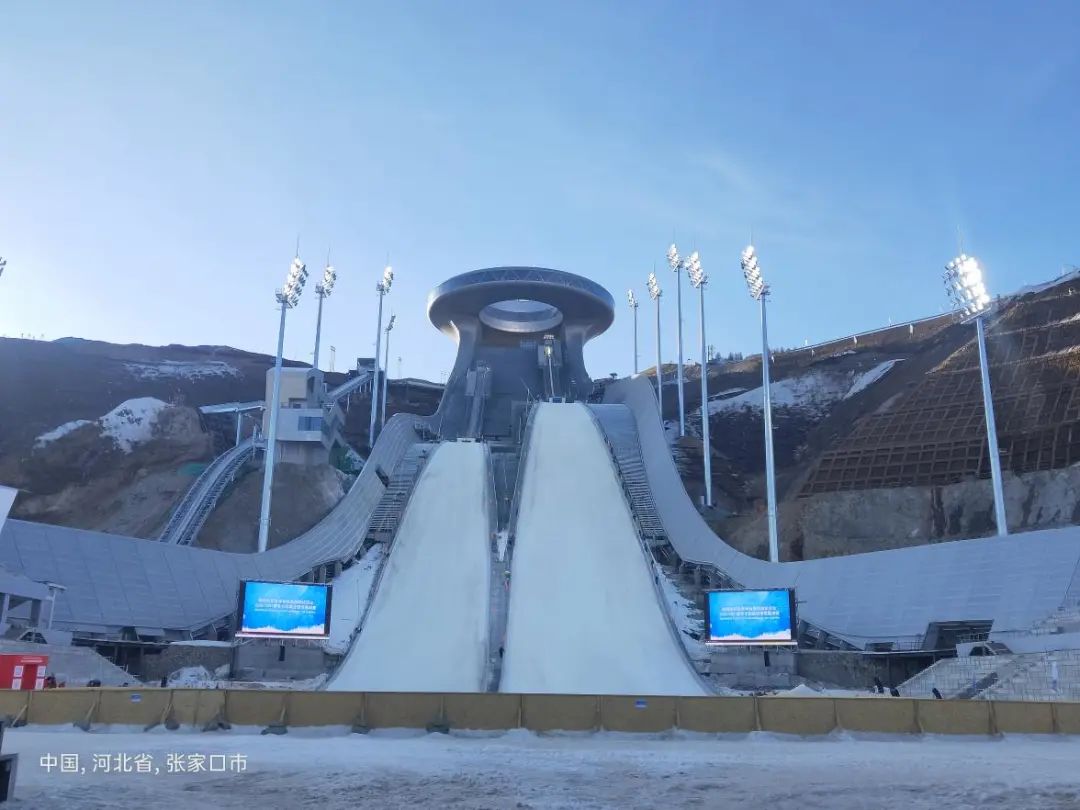

      北歐兩項比賽在張家口賽區的國家跳臺滑雪中心和國家越野滑雪中心進行。國家跳臺滑雪中心是我國首個跳臺滑雪場地，以其S形曲線形似中國傳統文化符號“如意”的形象，被稱為“雪如意”。場地由山上頂峰俱樂部、山下看臺區和二者之間的競賽區組成，設置坐席 4850 個、站席 5000個，其中頂峰俱樂部設有三個主要樓層即標準跳臺出發層、大跳臺出發層、觀光及會議功能樓層。本次賽場擴聲建設主要覆蓋觀眾坐席、跳臺、大屏兩側區域。

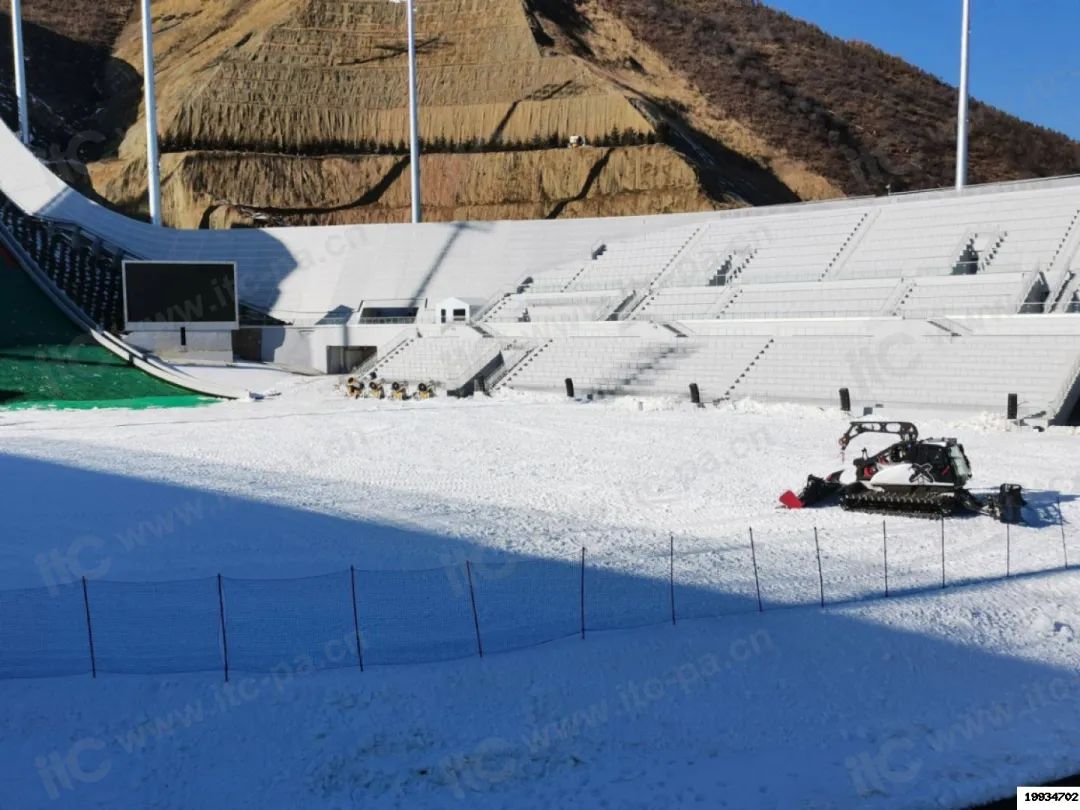

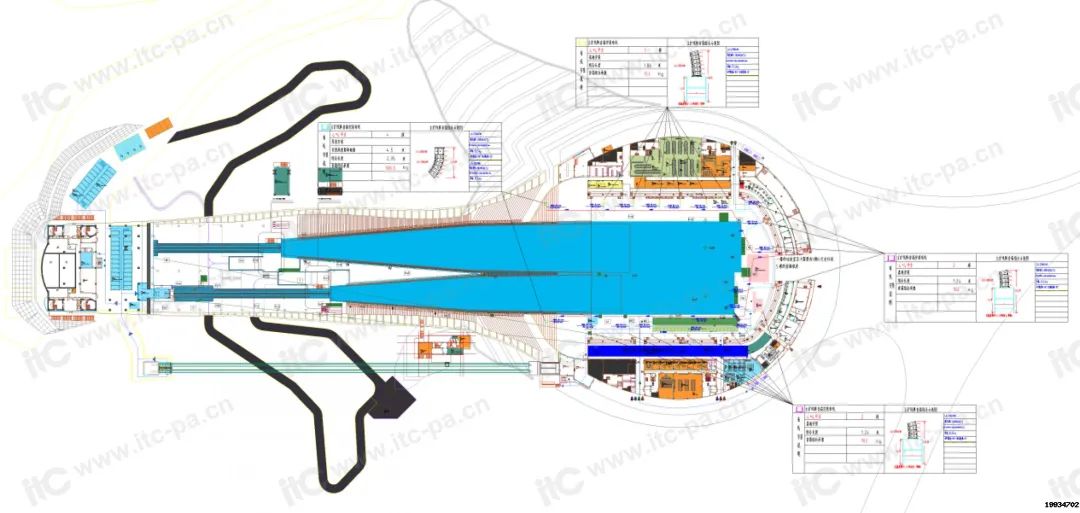

    針對ZSJ-跳臺現場擴聲，itc采用98只LA系列線陣陣列模塊組成擴聲方案。從國家跳臺滑雪中心場館設計上來看，主體建筑設計靈感來自中國傳統飾物“如意”，從跳臺環形頂端，再到剖面線形和底部看臺，與“如意”的S形曲線完美契合，被稱為“雪如意”，既體現了體育建筑的動感，又凸顯了中國文化元素，主要場所由頂峰俱樂部、出發區、滑道區、看臺區組成。山下看臺圍繞比賽場地呈半包圍形狀：主要分為南側觀眾席、媒體記者席、評論員席，北側和東側看臺觀眾席。

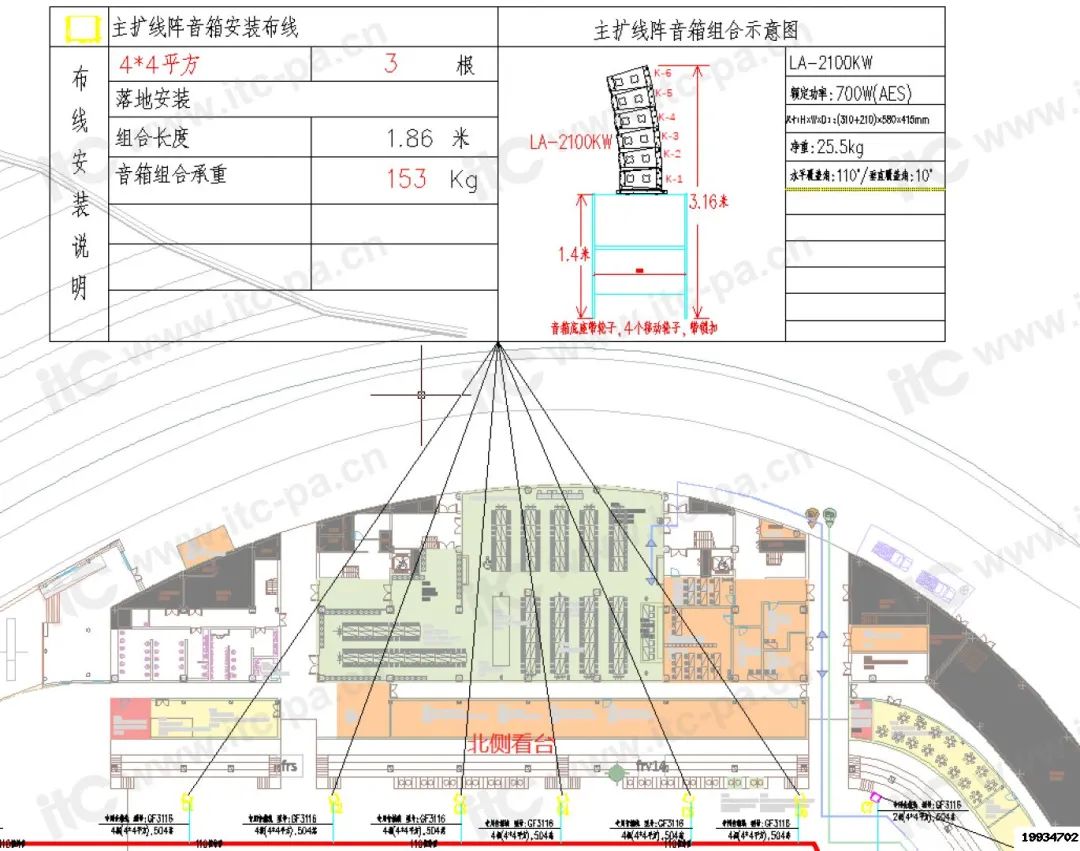

    原定根據看臺容量，整個區域采用18串線陣音響均勻分布，每串4只線陣模塊的方式。但是后期現場北側看臺額外增加了較原看臺面積近1/2的縱深觀眾區域，在通過EASE軟件重新修改數值，模擬現場聲場分析情景下，最終設計方案采用南側和東側看臺區域保持12串LA系列專業防水線陣均勻分布，每串4只線陣模塊，在北側6串LA系列專業防水線陣的均勻布點上，采用每串6只線陣模塊的設計方案滿足北側看臺觀眾席的聽音需求。


同時在南北大屏區域兩側各設計1串LA系列6+1（由6只全頻線陣模塊+1只低音線陣模塊組成）專業防水線陣來滿足現場實景擴聲的使用。

國家越野滑雪中心賽場擴聲建設
    國家越野滑雪中心由9.7公里比賽賽道和各功能區組成，包括場館運營綜合區、運動員綜合區、場館技術樓、場館媒體中心和轉播綜合區。區域地形北側為高山，南側為丘陵狀坡地，平均坡度約為20%，最高海拔約1722.2米。占地106公頃，建筑面積約5700平方米，整體采用鋼框架作為中心支撐結構。

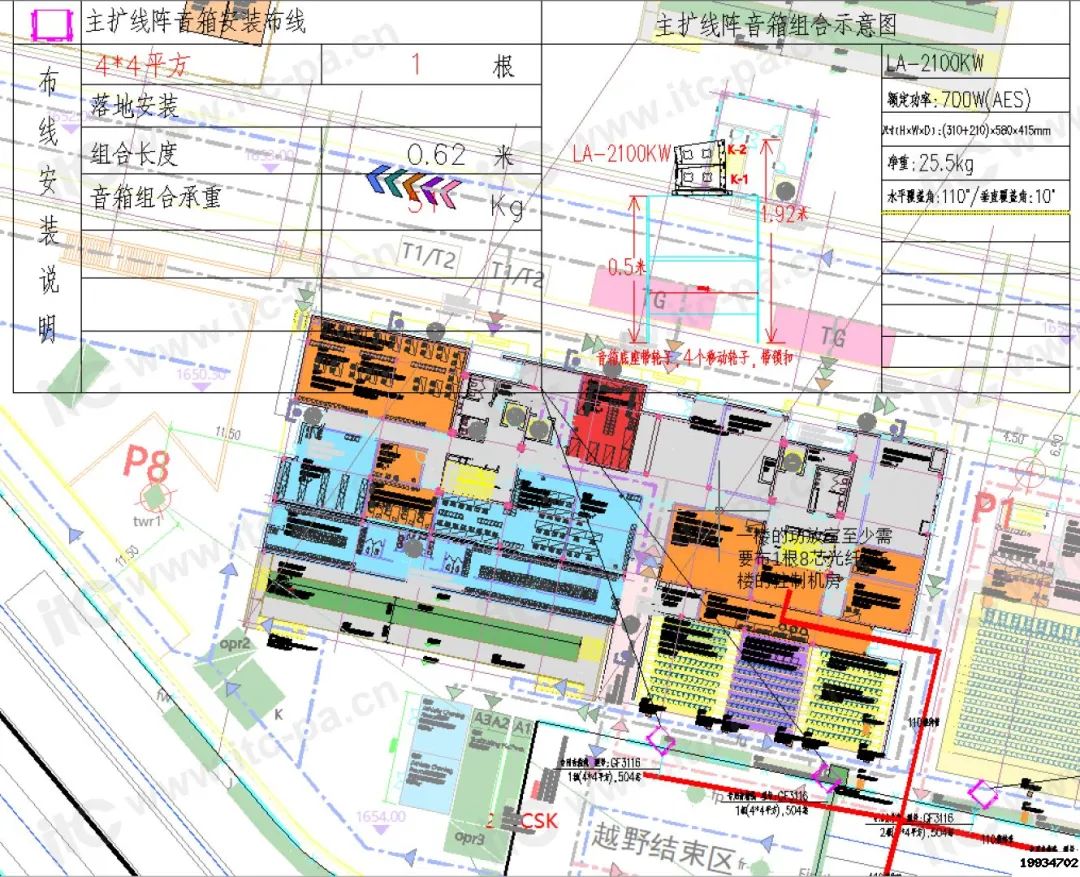

    針對ZCC-北歐越野現場擴聲，itc采用22只LA系列線陣陣列模塊作為擴聲方案，主要在前端看臺外部區域設計2串專業LA系列防水線陣，每串2只全頻線陣模塊，滿足針對前端小型看臺區域的擴聲要求。

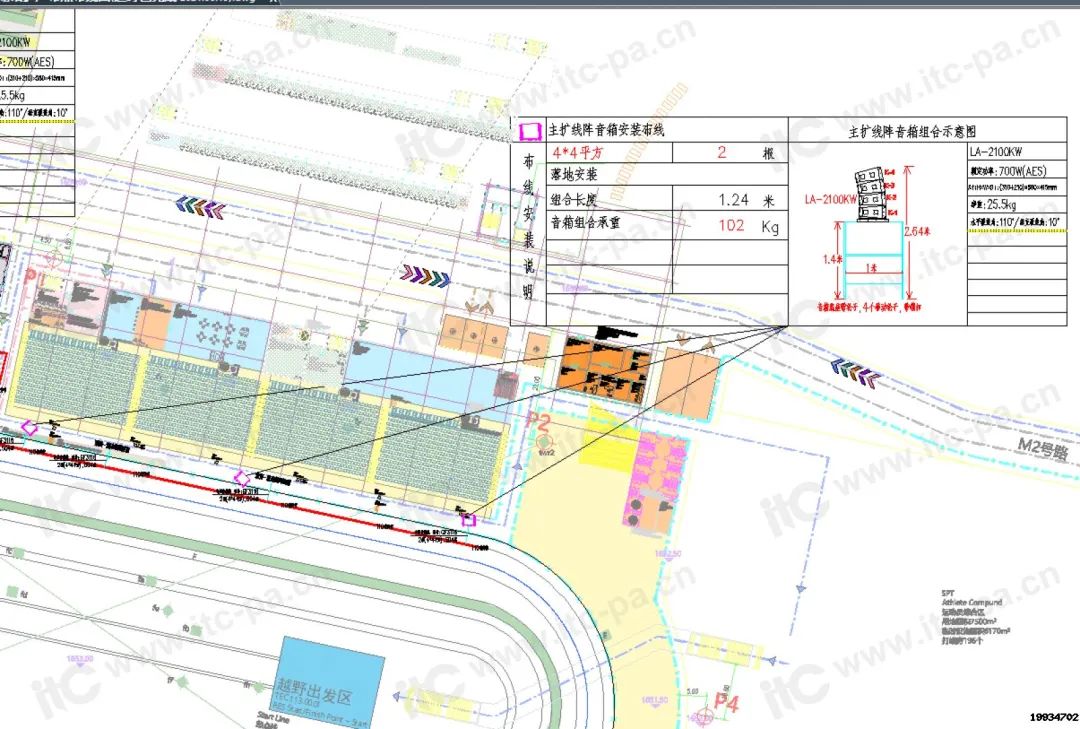

    后端大型看臺設置3串專業LA系列防水線陣，每串4只全頻線陣模塊，通過EASE軟件模擬現場聲場分析，專業計算調整線陣列音箱安裝位置和線陣模塊垂直角度，實現全區域無死角擴聲覆蓋，同時組裝滑輪式落地支架，便于根據現場人流情況，及時流動補聲。

    同時在大屏兩側設計了2串專業的LA系列6+1（由6只全頻線陣模塊+1只低音線陣模塊組成）專業防水線陣進行吊掛安裝，保證觀眾在觀看遠端越野賽場實況的同時接收到同步的現場解說直達聲，為觀眾帶來親臨現場的絕佳音效和震撼效果體驗。

結語

    itc為保障本次奧運的完美召開，作為張家口賽區的主要音視頻供應廠家，積極肩負企業擔當，以企業力量助力冬奧盛會，在奧運會期間特免費派駐專業擴聲系統售后工程師團隊駐扎奧運賽場，時刻保障擴聲系統的安全穩定運行，最終圓滿完成任務！
