實力彰顯！看，itc 如何做好LED顯示屏的靜電防護→

2022-07-05 11:30:11

來源：itc聲光電視訊


走進itc的LED生產工廠，
可以看到每位員工手上都戴著一條金屬手鏈
——這就是靜電手環。
它可以完全隔絕人體產生的靜電對LED的影響，
作用不容小覷。
今天小i就帶著大家一起來了解下
靜電放電對LED造成的危害↓↓↓



在半導體產業中有超過10%的產品失效的原因被歸咎于靜電放電（ESD）影響，產品被靜電打穿、燒毀、劣化、破壞的情況是常導致產品發生問題的主要原因之一。靜電放電破壞主要是電子組件或系統在制造、生產、組裝、測試、搬運等過程中，靜電會累積在人體、儀器，甚至電子組件本身，這些物體間的相互接觸，形成了一種放電路徑，使得電子組件或系統遭到靜電放電的永久性破壞，從而給LED生產帶來巨大的困難。

眾所周知，LED驅動IC是整個顯示屏的心臟，驅動IC的壽命直接決定了顯示屏的壽命。心臟受損，顯示屏必然出問題。因此itc在IC的靜電防護上下足功夫，PCB板邊全部用GND包圍，增加了ESD防護電路，連接設備的外殼，或直接接地，優化了算法，讓ESD保護具有快的響應時間，低的鉗位電壓，承受ESD的重復作用而不受損。

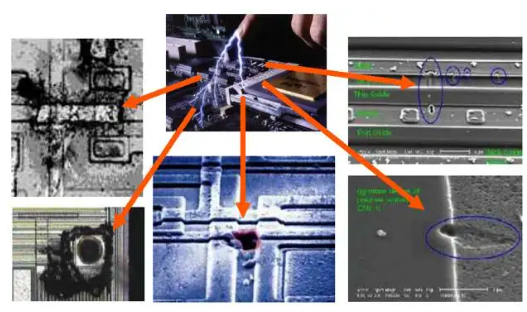

▲LED 驅動IC被靜電破壞后，顯示半導體組件嚴重受損

根據靜電帶電體及其對集成電路IC放電的方式不同，靜電放電現象分為下列兩類：

人體放電模式 (Human-Body Model, HB
機器放電模式(Machine Model, MM)

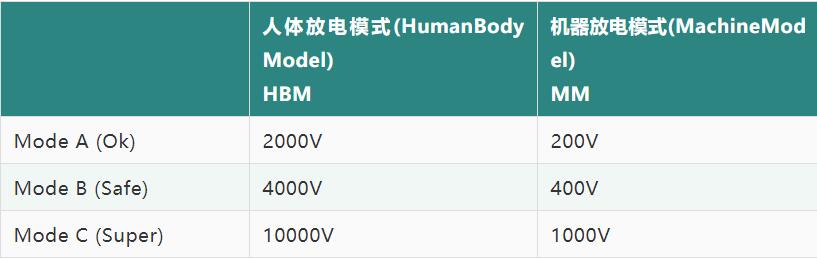

集成電路產品的ESD規格如下表所示。一般商用規格的集成電路產品至少要有人體放電2KV,MM 200V 的防護能力。



01人體放電模式
人體放電模式(HBM)的ESD是指因人體在地上走動摩擦或其他因素導致人體累積了靜電，此時接觸到IC，人體的靜電會經由IC的腳(pin)進入IC內，再由IC放電到地上，如圖所示。此放電過程會在短到幾百毫微秒(ns)的時間內產生數安培的瞬間放電電流，電流會把IC內的組件燒毀。對一般商用IC的2-KVESD 放電電壓而言，其瞬間放電電流的尖峰值大約是1.33安培。


02機器放電模式

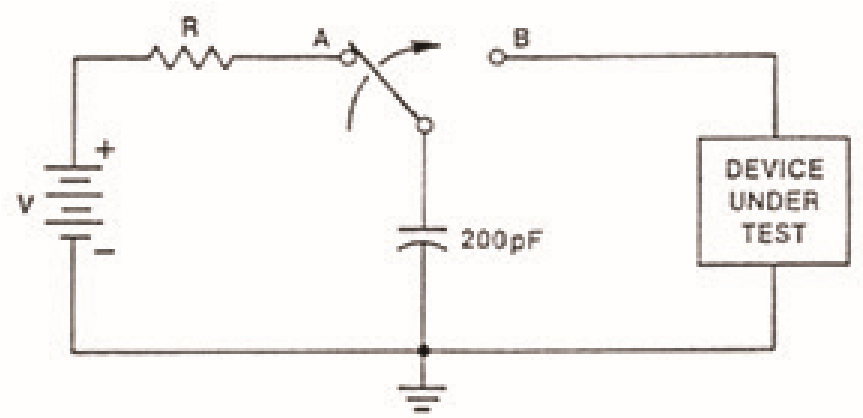

機器放電模式（MM）ESD是指機器(例如機械手臂)本身累積了靜電，碰觸到IC時，靜電便經由IC的pin放電，其等效電路圖如圖所示。


因為大多數機器都是用金屬制造的，其機器放電模式的等效電阻為0Ω，但其等效電容定為200pF。由于機器放電模式的等效電阻為0，故其放電的過程更短，在幾毫微秒到幾十毫微秒之內會有數安培的瞬間放電電流產生。

雖然人體放電的電壓2KV 比機器放電的電壓200V大，但是200V機器放電的放電電流卻比2KV人體放電的放電電流大得多，因此機器放電模式對IC的破壞力更大。

如圖200V機器放電的放電電流波形有上下振動的情形，是因為測試機臺導線的雜散等效電感與電容互相耦合而引起的。

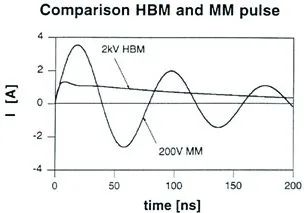

▲人體放電模式(2KV)與機器放電模式(200V)放電電流的比較圖

靜電破壞輕則導致若干IC失效，重則導致整個電子系統提早老化，可靠度降低，或是馬上起火爆炸。

一顆IC的ESD耐壓能力的定義為其所有pin腳的最低耐受電壓值，為了避免靜電破壞造成的危害，itc所選用的IC具備人體放電模式3.5KV的耐受能力，并通過控制生產環境和一系列有效措施達到靜電防護的效果和目的，多重靜電防護模式確保LED生產過程的絕對完善與安全，保障每件產品的高品質輸出與使用，讓LED顯示屏在客戶手中發揮出最大的價值。



靜電防護只是itc小間距LED生產管控中的一環，在整個生產過程中，itc始終圍繞高品質、高規格、高標準層層把關，排除各種生產與品質隱患，確保輸出的每塊顯示屏無瑕疵、無損壞，為客戶的視覺觀感提供最佳呈現工具，帶來震撼立體、全景沉浸的視覺盛宴！
