一、項目背景
需求背景：“基于統一物聯平臺支撐信息機房設備和環境狀態在線監測業務，開展試點示范，充分利舊信息機房動環設備，實現物聯平臺與機房相關系統集成應用，構建信息機房智能運維體系，支撐監測、預警、研判等業務，提升機房運維質效。”
針對上述要求，某司通過構建數據中心3D可視化運營管理平臺，實現對機房實現遠程集中監控管理，實時動態呈現設備告警信息及設備參數，快速定位出故障設備，使維護和管理從人工被動看守的方式向計算機集中控制和管理的模式轉變。突破性的三維仿真技術是智能可視化數據中心建設的一個重要的組成部分，機房設備具有數量大、種類多、價值高、使用周期長、使用地點分散、缺少實時性管理、管理難度大等特點。全三維可視化監控平臺，形象化的虛擬場景和真實數據相結合，增強機房設備、設施數據的直觀可視性、提高其利用率。
二、建設要求
（一）感知設備統一接入
通過無線匯聚節點和邊緣物聯代理本地自組網絡，實現各類感知設備和數據統一接入。
（二）機房運行狀態全面感知
通過無線匯聚節點和邊緣物聯代理，接入無線測溫終端、無線溫濕度傳感器、現有動環系統，實現信息機房運行狀態全面感知。
（三）邊緣計算應用
通過微應用實現對機房機柜、通道環境、運行狀態實時感知、趨勢分析、缺陷定位、主動預警、自動巡檢報表輸出功能，設備、環境運行狀態精益化管理。
（四）機房運行狀態3D可視化
對機房設備、環境進行數字可視化建模，通過統一監控大屏實現站端數據可視化展示及彈窗告警。

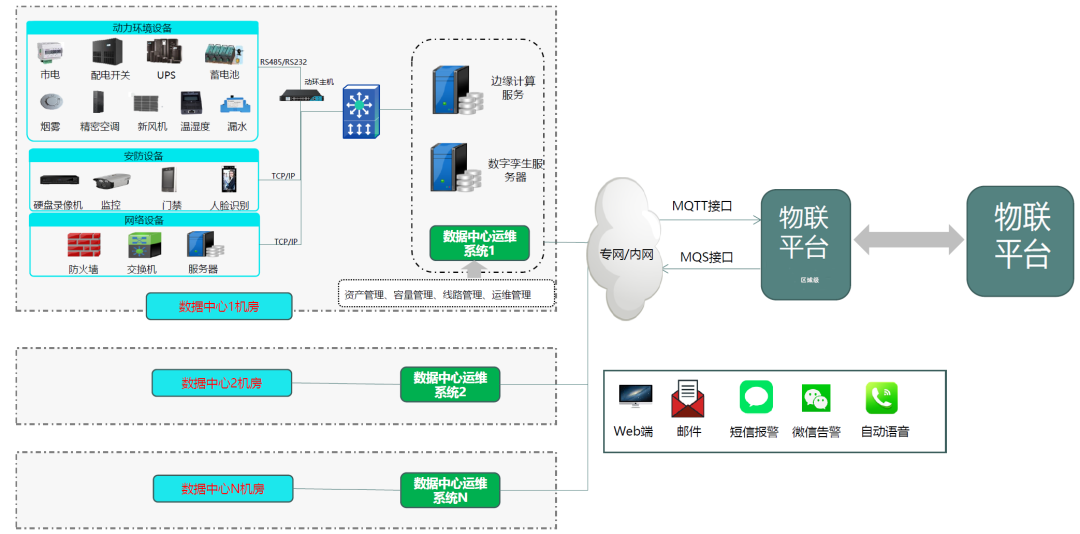

三、網絡拓撲

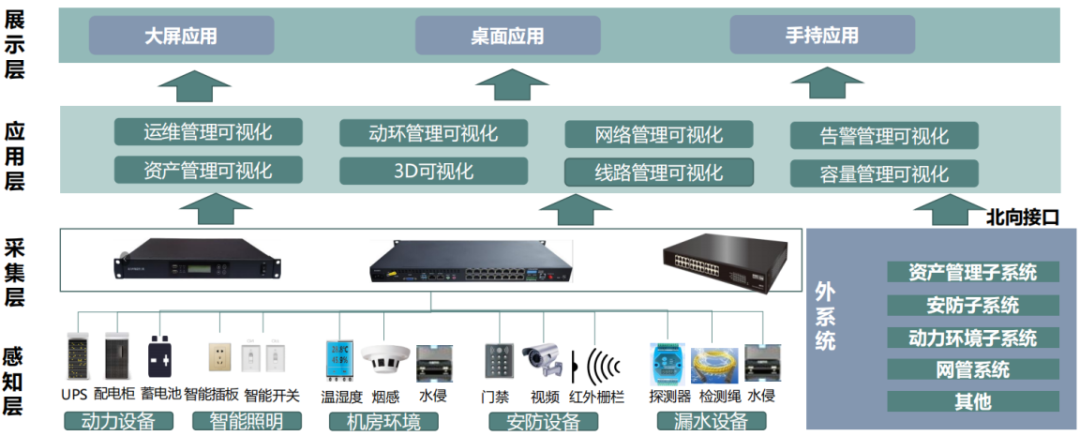

四、系統架構
五、系統功能

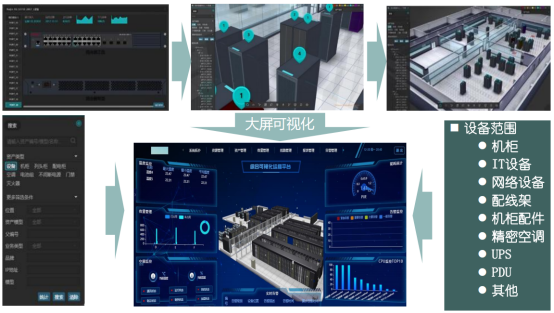

（一）資產可視化管理
資產管理是通過系統平臺對數據中心內的IT資產、設備設施等進行統計、編目及數據展示以圖形化儀表及報告報表的方式對資產動態信息進行電子化的管理，提高資產管理效率及準確率。
（二）U位資產自動化管理
1.實時U位資產定位，自動同步資產ID和U位信息到管理平臺，可達100%數據準確率；
2.實時可視化空間利用率，進行閑置服務器管理，節約IT資產能耗問題；
3.實時監控資產物理安全，通過實時告警/指示燈反饋資產變化異常變化情況。
（三）虛擬上下架管理
1.可視化展現每個U位的閑置狀態，可以虛擬上下架管理過程，提前規劃預占U位；
2.可以顯示每個U位的位置信息以及資產信息，方便運維人員充分了解U位的使用情況；
3.對接容量管理模塊，便于數據中心資產設備位置規劃。
（四）容量可視化管理
容量全局可視化，展示容量整體狀況；
可用空間統計，呈現數據中心空間使用率；
剩余空間查詢，直觀展示各機柜剩余空間。
（五）鏈路可視化管理
1.弱電連線管理；
2.強電連線管理；
3.網絡連線變更；
4.線路拓撲展示。
（六）能耗數據可視化展示
數據中心PUE能耗指標監控；
供配電系統耗能；
IT設備耗能；
制冷設備耗能；
其他：照明、安防、消防耗能。
（七）分層分級進行告警展示
對各專業子系統的監控信息匯集和處理，各子系統可通過可視化綜合管理平臺進行聯動交互，嚴格控制誤報、漏報率。
1.告警綜合分類展示；
2.告警消息概覽；
3.告警查找和定位；
4.告警分級設置；
5.告警閾值設置；
6.告警統計報表。
（八）定制/執行巡檢任務
1.定制巡檢任務，根據運維工作要求，制定巡檢路線，管理巡檢軌跡上的傳感設備；
2.預覽巡檢任務，可以跟據定制的巡檢任務，初步預覽以第一人稱巡檢虛擬環境的運維情況；
3.執行巡檢任務，按照規劃的巡檢計劃，定期執行巡檢任務，獲取關鍵設備的運行情況。
六、相關產品
（一）U位模塊、FRID標簽
1.U位模塊
5U或6U模塊間串聯，適配不同高度機柜無需工具組裝，背膠安裝；通過RJ45接口連接到智能網關；可選PoE或12V DC供電方案。
可牢固粘貼在任何資產上，超薄厚度，不影響設備堆疊；ISO14443A標準，兼容NFC，支持數據加密，保障資產安全，通過電磁兼容測試，不會對其他設備產生干擾；每個標簽具有唯一ID號，標簽ID以二維碼形式打印在標簽上，方便快速初始化。

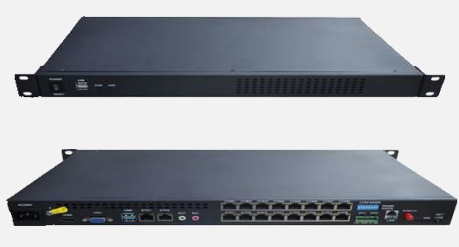

（二）監控主機
采用標準的19英寸1U標準機架式外型設計，內嵌WEB服務，支持遠程IE訪問；主機采用X86主板、64G 固態硬盤（可擴）、8G內存（可擴），使用壽命長，系統更可靠；
可以根據項目需求安裝Ubuntu、Windows 7、Windows Server 2008 R2等操作系統，滿足不同項目的需求；
集中監控管理主機需至少提供2個以太網接口，用于聯網集中監控，輸入雙路AC220V電源，提供12V電源輸出接口，可為其它監控設備提供電源；
主機可提供8路RS232/485端口（可配置），均采用RJ45接口形式，端口自帶POE遠程供電功能；
提供8路模擬信號（AI）/開關量（DI）輸入端口，均采用RJ45接口形式，端口自帶POE遠程供電；主機至少提供4路遠程控制DO端口，4路USB外設接口；提供HDMI、VGA顯示接口，可直接連接現場顯示器；
具有數據采集、數據緩存，數據處理、協議轉換等功能，支持本地管理；主機內置4G全網通GSM模塊和程控電話報警模塊，可提供現場短信報警或者語音電話報警。

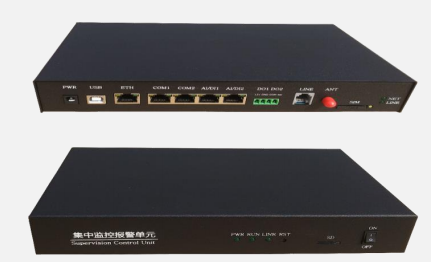

（三）集中監控報警單元
集中監控報警單元適用于小型機房、通信基站、UPS機房等動力環境監控領域的各種動力設備(通信電源、電池、UPS、低壓配電)、空調設備及其環境(門禁、溫度、濕度、煙感、水浸、紅外)進行實時監控、統一管理，以保障系統穩定運行。
主機使用ARM CortexA7嵌入式處理器，256MB FLASH、256MB ARM,可穩定、流暢運行中小型動環監控系統、現場數據采集等監控系統。
主機提供1個以太網接口，用于聯網集中監控；提供2個可軟件配置RS232/RS485接口，滿足多種智能設備的接入要求；提供2通道DI輸入、2通道AI輸入以及2通道DO輸出；內置4G全網通和電話報警模塊，可現場短信報警或者語音電話報警；所有串口、AI/DI接口采用RJ45接口，并支持12V POE對外供電，現場布線更加簡單。
（四）數據采集主機

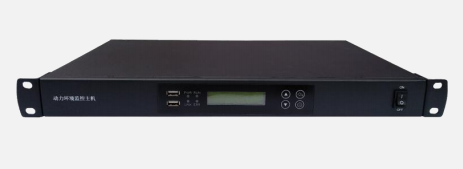

1.19英寸1U數據采集主機
主機使用ARM CortexA8嵌入式處理器，4GMB FLASH、256M ARM,可穩定、流暢運行中小型動環監控、現場數據采集等監控系統。配置2*16字符顯示屏，可配置IP地址等網絡參數。主機采用標準的19英寸1U標準機架式外型設計，適用于各類機房或基站的安裝。

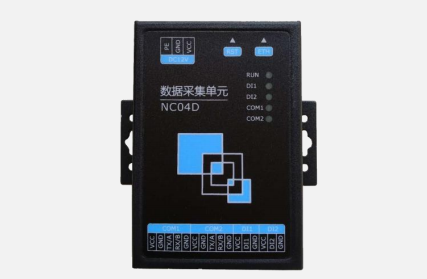

2.多功能數據采集NC04D
NC04D是一款多功能數據采集設備，支持2個串口通信和2個DI采集，并通過以太網TCP/IP方式與平臺軟件通信，實現集中監控功能。設備內置硬件看門狗電路以及按照工業電磁兼容設計，可靠穩定。廣泛應用于機房、基站、倉儲、廠房、辦公等各種應用場合。

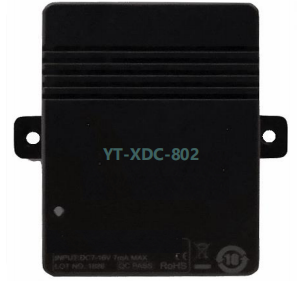

（五）電池電壓內阻溫度智能監測模塊
每天24小時在線監測，隨時發現性能劣化的電池；每個模塊監測一節電池，監測電壓、內阻與負極溫度，符合ANSI/TIA-942標準要求；
在線智能電池均衡技術；模塊帶光電隔離，支持MODBUS及SNMP協議，極易接入第三方監控系統；
采用先進的電源降耗技術，工作電流低至3mA；安裝極其簡單，只需正負極各接一根線，無需專門培訓就能安裝；性能卓越，穩定可靠。

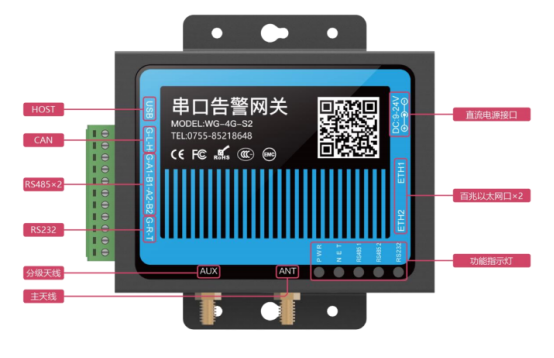

（六）串口告警網關
串口告警網關是一款應用物聯網技術的告警輸出設備，提供RS232、RS485及RJ45多種接入方式，適用于任何需要通過告警設備進行告警信息發送，且對網絡安全要求較高的場景，可同時支持短信、微信、電話等多種告警方式。（氣體、水侵、溫度報警等略）
