創凱智能顯控一體化圖像管理平臺
2022-10-27 10:50:56
來源：創凱智能

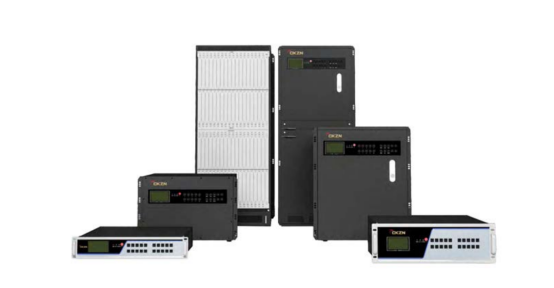

CK7顯控一體化圖像管理平臺是創凱智能結合多年視音頻圖像處理器研發、生產經驗，專為適應具有中控、混合矩陣、音頻處理、大屏幕拼接、投影融合、全彩LED兩種或以上系統并存的多媒體高清視音頻系統工程而研發的拼控一體化產品，完美解決了用戶配單難、調試難、設備多而雜等問題，為用戶提供了一臺設備、一個平臺、一站式采購和服務的解決方案。
CK7顯控一體化圖像管理平臺針對市場的廣泛應用而設計，適用于指揮中心、安防監控、廣播電視、企業管理、生產調度、能源電力大型展覽展示館、智慧城市監測調度中心、大型博物館、博覽會展覽展示、氣象監測中心、航空規劃模擬展示、舞美演出、安防監控指揮中心、煤礦、水利監測控制中心等應用場所。
產品特點
• 純硬件DSP+FPGA架構，CAN總線控制技術，專業處理芯片處理，無Windows操作系統，不死機，無黑屏、花屏現象；
• 采用模塊化設計，輸入采集卡、輸出卡、切換卡、控制卡、風扇、電源等主要模塊均為插卡式設計；
• 機箱卡槽采用平行地面橫向插卡或者垂直地面豎卡，便于散熱、可進行熱插拔，隨時更換，保證系統不間斷運行；
• 支持輸入輸出混插，卡槽為雙向數據通道槽位，單個卡槽可支持輸入板卡，也可支持輸出板卡；
• 機箱面板有液晶顯示屏和16個切換按鍵，液晶屏可以實時的顯示信號源狀態和通道顯示情況，按鍵可進行參數設置、信號切換、預案存儲調用；
• Cross Point全交叉調度架構高速數據傳輸技術，保證內部高清處理及傳輸；
• 機箱前制液晶面板實時顯示設備運行狀態，可進行實時參數監控；
• 獨創“DVI-X”接口，單口可兼容HDMI/DVI/VGA/YPbPr/CVBS/3.5mm音頻信號的采集和輸出，實現一個接口全格式信號無差別混合輸入輸出；
• 實現局域網內的計算機信號，網絡化顯示功能，可將PC的桌面、窗口以及存儲的圖片文件、視頻文件通過網絡推送到CK7并上墻顯示；
• 可實現一臺電腦同時推送視頻、網頁、圖片、PPT、Word、Excel、PDF等多窗口的多個不同信號上屏顯示；
• 整合拼接、矩陣、融合、全彩LED顯示等應用；
• 整個設備輸入輸出以及內部傳輸全部是60幀RGB4:4:4信號處理；
• 個性化場景布局預案調用，可自定義場景輪訓；
• 支持4K*2K超高清分辨率信號采集和輸出；
• 各顯示終端或組合系統共享一個硬件設備；
• 多個拼接顯示墻信號無縫切換，互不干擾，無黑場、無藍屏、無閃屏等平滑過渡態；
• 選配人工智能Al語音控制功能管控處理器；
• 大大節約系統成本，提高系統整體穩定性和可靠性；
• 集成化硬件管理，可匹配全類型顯示終端，同時支持LCD液晶拼接、小間距LED、投影融合以及監視顯示?？梢宰远x輸出分辨率，支持輸出分組管理，輸入信源共享；
• 支持信號字符疊加功能，用戶可自定義輸入字體、顏色、大小、位置，便用戶實時掌握信號的來源；
• 集成中控功能，無需單獨中控主機即可對第三方外圍設備，如:矩陣、大屏、投影機、• 攝像頭、舞臺燈光等大屏顯示系統、燈光系統聯動控制和整合管理；
• 支持輸入輸出信號預監及回顯功能，所見即所得；
• 支持大屏虛擬菜單，實現無需客戶端軟件即可直接對大屏幕窗口進行操作，開窗、移動、漫游、疊加、縮放、信號切換、模式存儲調用等操作；
• 支持鼠標直控功能，可通過外接的鼠標鍵盤直接控制輸入信號源的電腦的內容；
• 支持移動端控制，也支持TCP/IP網絡控制、RS232控制、紅外控制、按鍵、STC和MTC，外置鍵盤等控制方式，并可實現外圍設備的接入與控制。

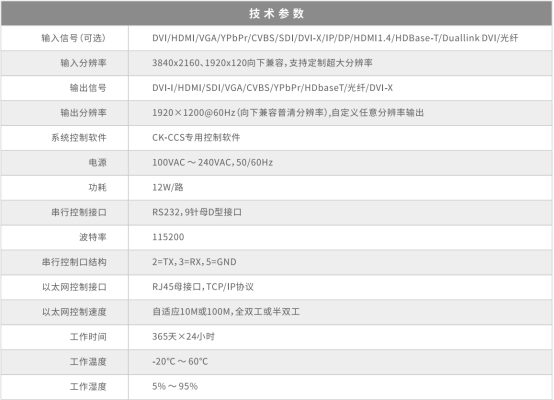

技術參數
