一、系統概述野戰數字影音系統由滾塑野戰影音箱和幕布袋（架）組成。該系統是基于Android系統開發的一款集高清影視播放、專業KTV點唱、DVD播放、衛星廣播電視節目接收、MP3播放、FM收聽、游戲、多媒體教學等功能于一體的現代化影音系統。系統包括數字媒體中心、投影儀、立體聲高保真音箱、便攜式折疊幕布、一體化Ku波段偏饋接收天線、有線話筒、無線話筒等。
二、系統特點
野戰數字影音系統是為部隊駐訓等野戰條件下的文化娛樂、會議、教學培訓等需求而專門研發的設備。該系統具有高度集成、小型、便攜、操作簡便、快捷等特點。
（一）先進性
野戰數字影音系統是某司在原有“野戰數字影音系統”的基礎上，充分利用現代圖形化技術、智能控制技術、高清解碼播放技術、觸摸操控技術、高清圖像顯示技術、滾塑包裝工藝技術，以及模塊化設計和便攜式折疊設計思路升級改造而來，具有功能全面實用、一體化集中化控制和顯示、操作簡單便捷、質量穩定可靠、堅固耐用等特點。獲得用戶一致好評，是遂行和保障非軍事化任務的重要后勤保障裝備。
（二）可靠性
（1）系統采用全新結構設計，具有高度集成、小型、便攜，防雨、防震等特點。
（2）系統的各項指標通過了某電子產品監督檢驗所驗證。
（3）產品所使用的數字功率放大器模塊具備完善的保護功能（直流、短路、欠壓、過流、溫度等）保證了系統的可靠穩定。
（4）產品所用器件均經過公司質量部嚴格把關，保證了系統的可靠性和穩定性。
（5）系統經過公司質量部高溫、低溫、高濕及老化試驗，符合國家技術要求。

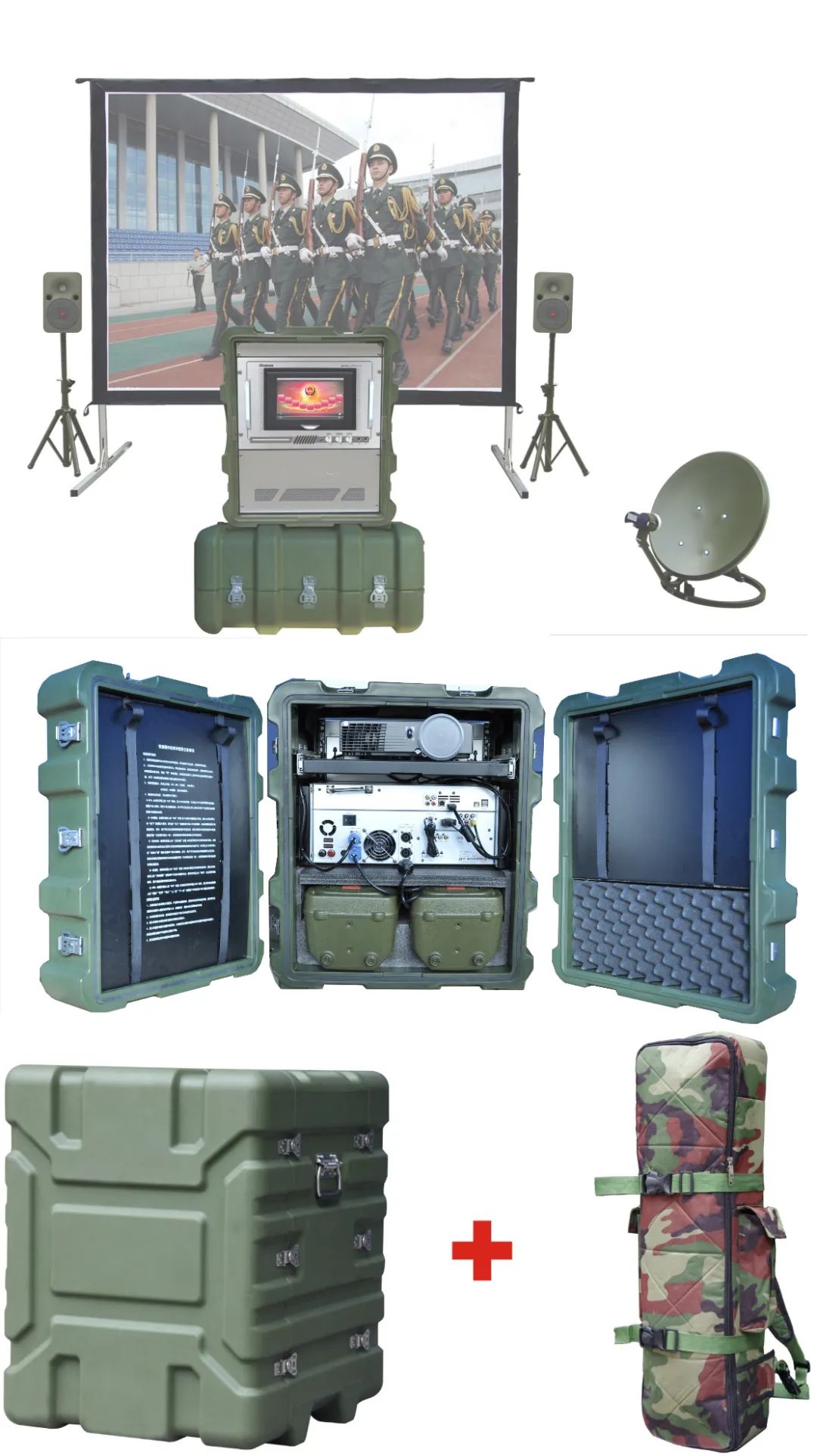

三、系統組成圖
四、主要功能及配置
高清電影播放；專業版KTV點歌；DVD視盤播放；數字衛星廣播電視節目接收；U盤電影和MP3音樂播放，Word、PPT等一系列辦公文件瀏覽；FM調頻廣播接收；會議擴聲及會議錄音；2*250W專業數字功率放大器；交直流兩種供電方式；高清數字投影；立體聲150W高保真音箱；45cm/Ku波段一體化衛星天線；100寸16：9折疊式全鋁架投影幕布； 同時支持上網功能，可以實現網頁瀏覽、視頻、游戲、多媒體教學等功能。
五、設備及功能單元介紹
該系統所有的功能通過10.1寸觸摸屏集中進行操作，具有直觀、操作簡單明了等特點。同時支持USB接口鼠標操作。

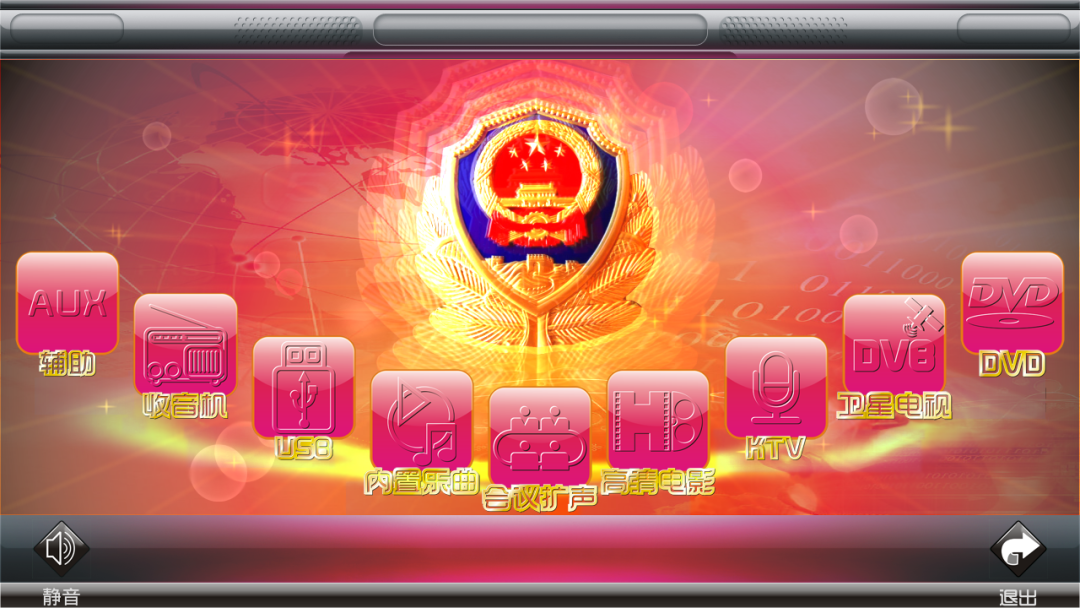

主界面包括九大功能模塊：輔助、收音機、USB、內置樂曲、會議擴聲、高清電影、KTV、衛星電視、DVD播放。

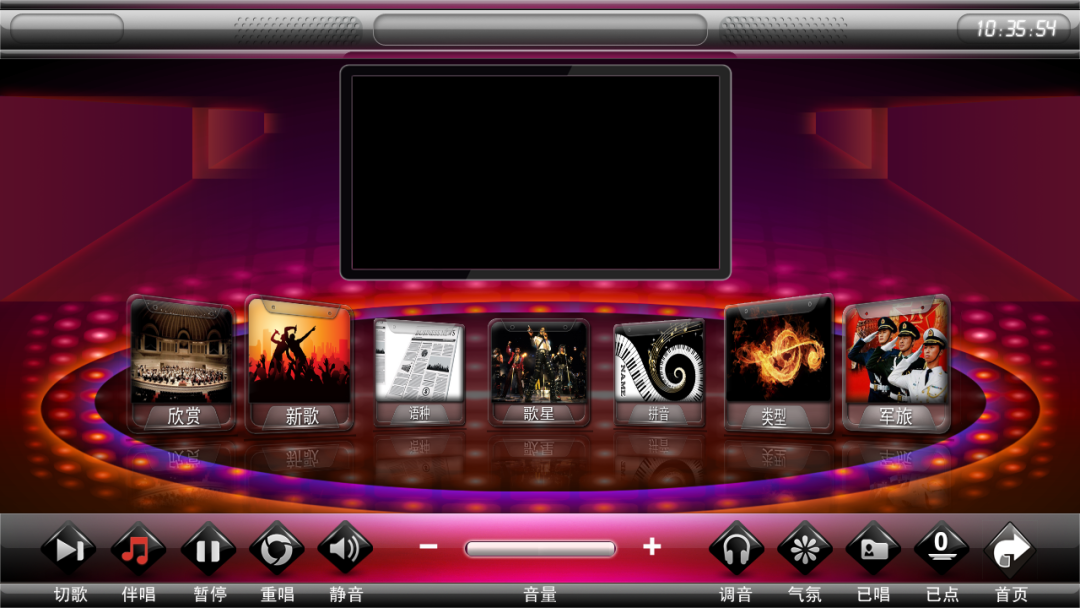

（一）專業點歌系統
歌曲分類包括歌名、歌星、分類、語言、軍旅、欣賞、新歌等，點歌方式支持菜單選擇、拼音點歌、手寫、數字點歌等。
（1）系統采用安卓4.3版本，支持目前MPG1，MPG2，H.264，RMVB，AVC，VC1等視頻格式解碼播放，具有HDMI高清視頻輸出接口1個、USB2.0接口2個。
（2）系統內置2T硬盤，存儲DVD格式歌曲28000首，高清電影20部，同時實現高清視頻的播放。
（3）點歌界面符合軍旅環境，突出軍旅元素。
（二）衛星廣播電視節目接收
采用衛星直播系統綜合接收解碼器，接收中星9號直播衛星，可在全國范圍內接收不少于40套的國內免費的衛星電視節目和包括中國之聲在內的衛星廣播節目。

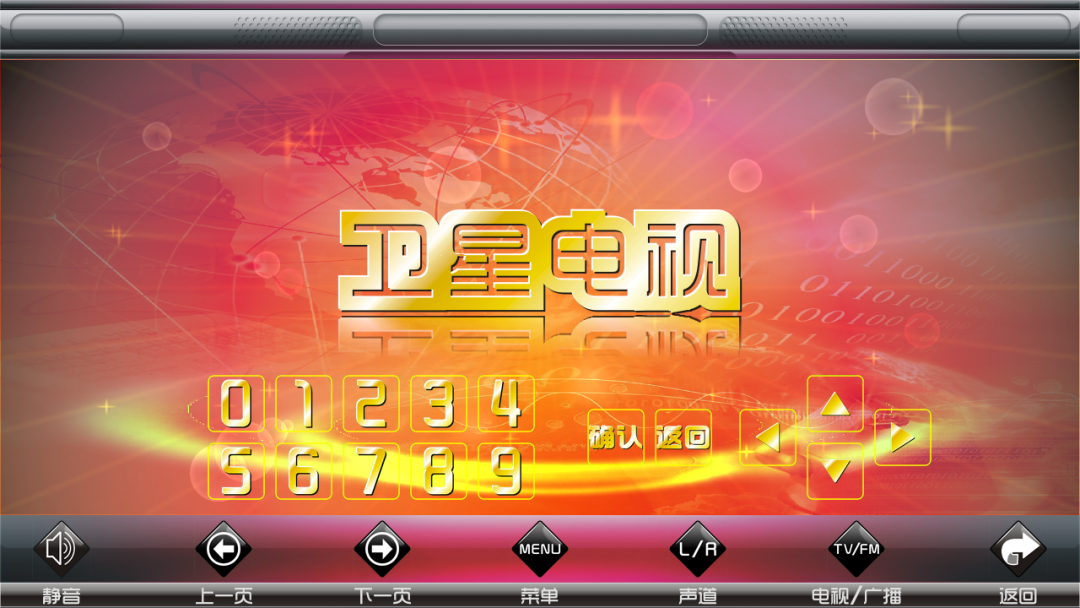

一體化KU段衛星天線（采用45cm/Ku波段偏饋接收天線，一體化、折疊式設計，同時標示仰角刻度，方便快速拆裝、固定和尋星定位，使用方便快捷）衛星電視及廣播界面如下：
（三）DVD播放
采用專業機芯和解碼板，支持CD、VCD、DVD等碟片的播放。
（四）內存MP3播放
內置存儲器為4G，默認存儲包括軍號在內的MP3歌曲500首以上；支持連接PC或U盤更換內置固化存儲器曲目；支持MP3、WMA、WAV等格式音頻文件播放；
歌曲名稱中文列表顯示；播放模式包括順序播放、循環播放等；歌曲選擇包括選擇滑動條、翻頁、每頁列表直接選擇多種方式；播放進度條顯示，播放進度任意控制。
（五）U盤及移動硬盤
插入移動存儲設備后，系統會自動掃描您的設備內容，并分成視頻 、音樂、圖片、文檔四類以列表的形式顯示。
選擇視頻下面的目錄文件，找到您要播放的視頻或音頻文件，點擊播放即可。菜單鍵視頻播放時自動隱藏，用戶如需操作菜單鍵，點擊屏幕任意區域即可恢復顯示。
本系統支持常用的一系列辦公文檔的查看，如PPT、Word等。
（六）FM調頻廣播
支持短波、中波、FM 76MHz~108MHz，可以存儲20個電臺, 顯示頻率范圍、當前頻率點，或者直接選擇任意頻率點，直觀明白、操作方便。
（七）會議擴聲
會議圖標既可以通過本機顯示屏顯示，也可以通過投影顯示；支持有線話筒擴聲；錄音文件自動保存到移動存儲設備；支持16位/32kbit/s高保真立體聲錄音；支持錄音回放，錄音文件刪除等操作；圖片和錄音文件能通過翻頁、滑動條、直接觸摸等多種方式快速操作、選擇。
（八）輔助音源
播放輔助音源音樂或者視頻文件。
（九）網絡連接
設置網絡狀態，在本系統的Android界面，用本系統自帶的瀏覽器進行上網等操作，下載安裝需要的游戲，在主界面選擇您所安裝的游戲進行娛樂。
六、硬件參數和配置
（一）雙路U段無線接收機
●頻率范圍：730MHz--930MHz。
●頻率穩定度：±10ppM。
●接收靈敏度：-90dB。
●音頻頻響：40Hz---20KHz。
（二）專業數字功率放大器
●放大器類型：D類
●頻率響應：20Hz-20KHz ±1dB。
●具有過載保護、過熱保護、直流保護和短路保護功能等。
（三）高清數字投影機
●投影亮度：3200流明。
●標稱亮度均勻值：85%。
●投影鏡頭：2.3～2.5、1.2倍光學變焦。
●對比度：4000：1。
●標準分辨率：1024×768。
（四）高保真專業音箱及支架
●高音采用30芯強磁高聲壓級，低音8寸強磁寬頻高聲壓級，高功率、穿透力強、高清晰度。
●額定功率：8Ω/150W，
●頻率范圍：70Hz---20000Hz。
（五）逆變電源
本機內置12VDC逆變電源，通過提供12V直流電源（電瓶）轉換成220VAC，具有過壓關斷、欠壓關斷、過溫保護、過載保護、短路保護、自動恢復、低壓報警等功能。持續輸出功率：800W/4小時。
（六）幕布包介紹
●幕布：白塑、正投。
●幕布尺寸：100英寸（對角線）16∶9。
●幕布可反復折疊，不易破損，便于展平、懸掛。
●金屬幕布支架，便于快速拆裝，能夠牢固固定幕布和調整幕布高度。
