一、系統概述
偵測干擾一體化系統由通信干擾設備、天線組件、通信偵測設備、導控系統和KVM顯控終端5部分組成。該系統針對指揮通信部(分)隊訓練需求而設計，能夠按需模擬產生常用電臺通信信號、部分外軍通信電臺信號和多種樣式干擾信號，完成復雜電磁環境的構建。
通信干擾設備能夠在用戶設定的頻段內，模擬產生不同體制、不同參數的常用電臺通信信號。模擬的通信體制不僅可以是定頻信號，還可以是跳頻信號，每種調制信號參數都可以靈活可設。另外還可以模擬產生白噪聲、掃頻信號、梳狀譜和噪聲調制等不同樣式的干擾信號。
通信偵測設備具有信號掃描搜索、監測識別和解調分析功能。通信偵測設備與通信干擾設備同地部署，能夠實現全頻段掃描搜索、定點監測和指定信道的信號識別與分析，并且能夠對當前電磁環境數據進行采集、存儲和事后數據回放。通信偵測設備數據接口開放，并能以通用文件格式導出數據;能夠根據接收到的戰場無線電信號環境，引導或遠程控制通信干擾設備的工作參數，對通信用頻裝備實施干擾。
二、功能特點
集電磁信號搜索、監測監聽和信號識別于一體，支持引導多目標干擾；
監測與干擾的配合，電磁干擾進攻可以形成網系運用；
復雜電磁環境生成，分布式布置戰術電磁環境；
能夠實現區域內電磁環境信息的偵測和采集；
能夠實現多種制式信號的識別和特征參數提?。?/span>
支持偽碼、噪聲和語音等多種通信對抗干擾樣式；
支持瞄準式、阻塞式和多目標等多種干擾類型；
支持多路同步、異步、異頻和不同調制的干擾信號生成；
可實現系統內部偵測與干擾設備組網，與導控中心實時通信，上傳數據并接受導控系統的集中控制；
設備支持GPS/BD定位，并且能夠通過電子地圖和北斗實現偵測和干擾設備的遠程遙控和管理。
三、系統架構圖
四、核心子系統
（一）通信偵察干擾
1.產品簡介
通信偵察干擾模擬訓練系統由偵察接收機、干擾激勵器、功率放大器、KVM 顯控終端、收發天線、電源網絡控制器、顯控軟件組成，可獨立執行干擾發射、復雜電磁環境模擬生成和電磁頻譜監測分析任務，或接受控制中心統一管理。管理控制中心通過遠程網絡方式控制各臺站信號發生器和監測接收機，根據訓練任務進行想走編輯和推演，形成訓練方案下發到各站點，產生各種復雜電磁環境模擬信號和干擾信號。同時接收上傳監測的電磁頻譜信息，進行電磁態勢分析和實時顯示。系統具備擴展受訓裝備的駐裝信息采集、信號擴展控制和訓練效能評估能力，可逐步實現偵干擾評的完整訓練目標。
2.產品優勢
偵察接收和干擾發射一體化，6U可搬移式機箱設計；
主控系統面操作簡單，人機對話互動友好；
可遠程實時控制，對各分系統進行實時編輯和下發訓練方案；
多種干擾類型和多種干擾樣式的干擾體制信號生成；
快速組建復雜電磁環境和分布式戰術電磁環境；
快速構建假想敵復雜電磁干擾環境，模擬較真實的戰場環境，增強訓練效果。
3.系統指標
(1)頻率范圍:**********；
(2)最大發射功率:**********；
(3)可擴展最大功率:**********可選；
(4)干擾瞬時帶寬:**********；
(5)干擾調制樣式:AM、FM、CW、ASK、MSK、FSK、BPSK、QPSK；
(6)干擾類型:定頻干擾、掃頻干擾、跳頻干擾、跟蹤干擾；
(7)干擾樣式:單音干擾、噪聲調幅干擾、噪聲調頻干擾、掃頻干擾、梳狀譜干擾；
(8)干擾信息:單音、白噪聲、語音噪聲、方波、偽隨機數據；
(9)偵收瞬時帶寬:**********MHz；
(10)信號解調:AM、WFM、NFM、LSB、USB、CW；
(11)信號識別:AM、FM、PM、CW、ASK、FSK、MSK、QPSK、BPSK；
(12)供電方式:鋰電池或市電供電可選；
(13)結構方式:便攜式、可搬移式兩種可選結構形式；

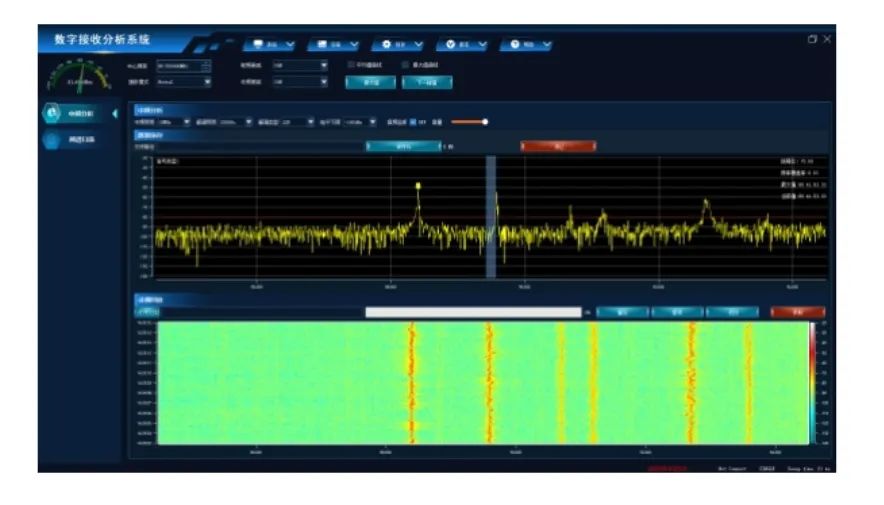

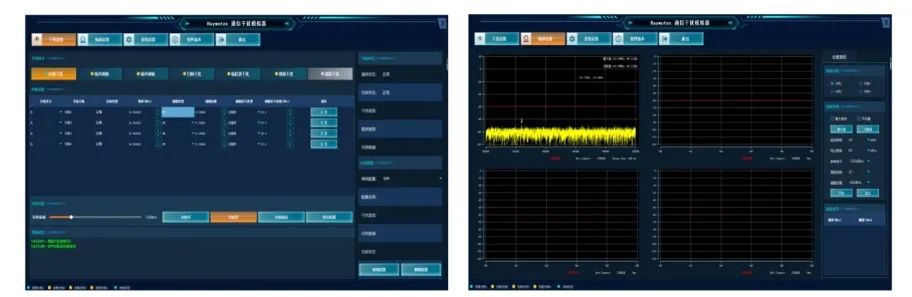

(14)KVM顯控終端
（二）態勢監測
1.產品簡介

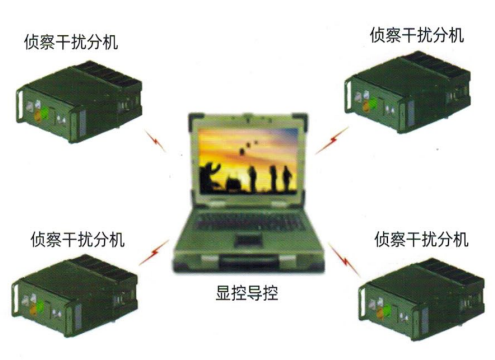

通信態勢監測與對抗訓練系統主要由偵察干擾分機、導控終端、無線數據傳輸終端、天線組成。偵察干擾分機可靈活配置數量，滿足部隊日常對抗訓練。
偵察干擾分機通過天線接收電臺信號，并把截獲的信號，通過無線數據傳輸終端送到導控終端后進行信號分析，分析得到的電臺工作頻率工作方式、調制模式等信息，導控終端將下達信號生成指令通過無線數據傳輸終端下達給偵察干擾分機生成特定頻率、模式及強度的干擾信號,經放大后通過干擾天線發射，對電臺通信實施干擾。
2.產品優勢
多臺靈活組網布置戰術通信復雜電磁干擾環境；
滿足外場無人值守通信干擾發射，遠程調度控制；
具備模擬定頻信號、跳頻信號、擴頻信號以及可編輯信號制式；
兼具導航信號模擬、干擾以及誘騙欺騙等；
可產生多種通信裝備的干擾樣式和干擾類型信號，滿足紅藍通信對抗的訓練需要。
3.系統指標
(1)頻率范圍:**********(其他頻率需定制)；
(2)偵察干擾帶寬:**********；
(3)干擾頻率精度:≤**********；
(4)模擬調制 AM、FM、DSB、SSB、CW；
(5)數字調制:ASK、MSK、FSK、BPSK、QPSK；
(6)最大干擾信號功率:***W，且功率可調節；
(7)干擾類型:定頻干擾、掃頻干擾、跳頻干擾(隨機)、跟蹤干擾；
(8)干擾樣式:單音干擾、噪聲調幅干擾、噪聲調頻干擾、掃頻干擾、梳狀譜干擾；
(9)干擾信息:單音、白噪聲、語音噪聲、方波、偽隨機數據；
(10)天線要求:頻率范圍:**********。
