一、 傳統UPS電源及環境建設方案需要滿足更高的需求
隨著我國國防信息建設的蓬勃發展，其電源以及環境建設都呈現出生機勃勃的景象。因此，在當前軍隊建設數字化、信息化轉型的關鍵時期，對于系統的穩定運行和安全保障提出了更高要求，同樣也對一切信息系統的基礎——電源以及環境系統建設提出了更多要求和新的挑戰，蔚藍科技（0201-803060）以我公司多年的工程經驗為您提供詳盡的電源管理解決方案。
我國國防信息建設目前正在蓬勃興起，其電源管理方案的可靠性、安全性、可維護性迫切需要得到極大的提高。在這些信息化系統中，后端負載主要是各種計算機、服務器、及其各種重要作戰設備等負載，這就需要為這些關鍵負載提供全面有效的UPS電源管理方案。
目前軍隊信息化建設中交流不間斷電源系統（UPS）的建設面臨如下問題：
（一）、 UPS的布置呈現出分散供電的狀況，后級的交流用電設備取電不集中
這樣會出現如下問題：
第一，UPS電源的利用率不高，投入和產出就往往不可能達到一個最優的比例，也必然不利于系統的擴容；
第二，無論從設計還是應用來看，分散的小容量的UPS系統的可靠性相對較低，這樣會導致出現問題的概率相對較大；
第三，分散小容量UPS系統的可維護性較差，且維護成本相對較高；
第四，電源的分散配置，不利于前后級的配電系統的設計，浪費空間，給安裝、維護、管理UPS及電池等各項工作造成很大困難，威脅供電系統長期、穩定、正常地運行。
（二）、 UPS系統的供電方案不盡合理
根據不同的負載對可靠性的不同要求，UPS系統有著不同的組網方式，可靠性從低到高，一般可分為：?jiǎn)螜C(jī)供電系統、兩臺UPS組成的串聯熱備份系統、多臺UPS組成的直接并機系統等。
就目前的情況來看，多數軍隊信息系統采用的是單機系統或兩臺UPS所組成的串聯熱備份系統等。系統的重要性和動力設施提供的可用性總體不成比例。
（三）、 UPS種類繁多，除了主流廠家之外，還有很多小廠家產品，良莠不齊
各套UPS系統完全獨立，資源之間互相也完全沒有可能做調配和相互支援。
（四）、 UPS的輸入輸出系統配置配置呈現出不完全合理的現狀
首先是方案不完全合理，不能全方位適用客戶的需求，然后是很多配電屏本身設計不合理，不規范。
（五）、 UPS的使用和維護狀況由于種種原因，也不太理想
二、 艾默生為軍隊用戶提供全方位的UPS電源解決方案
艾默生網絡能源有限公司致力于將科技與應用工程技術完美結合，為客戶提供最有競爭力的端到端一體化整體解決方案，為客戶創建競爭優勢，也是全球唯一一家能夠真正為用戶提供端到端一體化機房解決方案的供應商。
基于以上在全球位居前列的技術優勢，艾默生網絡能源有限公司為軍隊用戶提供全方位的軍隊信息系統UPS電源解決方案，使方案更貼近用戶實際，整個UPS供電系統更可靠、更安全，維護更簡便。
無論在人口稠密的東部地區，還是在正進行大開發的西部地區，艾默生網絡能源均為各地的軍隊用戶提供了全面、可靠、安全的供電系統，為軍隊信息化建設的全面發展貢獻出自己的一份力量。
三、 艾默生提供的電源解決方案分析
* 總參氣象局某機房
配置方案：
|
|
設備名稱
|
型號、描述
|
數量
|
|
UPS主機
|
主機
|
艾默生HipulseU系列300KVAUPS
|
4
|

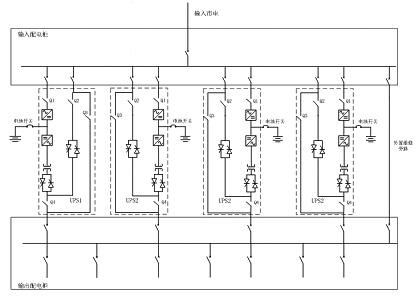

電池根據后備時間的要求進行相應的配置。以下為供電系統結構拓?fù)鋱D：
方案解析：
UPS電源主要給主要的計算機設備提供不間斷的電源。本方案采用兩臺艾默生HipulseU系列300kUPS并機運行組成業界廣泛應用的3+1冗余并機系統，可靠性高達99999%。
UPS電源的主要用電設備包括：
機房計算機設備、網絡設備、通訊設備等用電；
應急照明；
門禁、監控系統用電；
消防系統用電。
配電系統采用交流50HZ， 380V/220V，接地系統采用TN-S方式，零線和地線分開設置。機房?jī)?nèi)布置銅排接地網。
方案要點分析：
在當今的廣電系統等重要機房不間斷供電系統中，為了確保重要負載不會因?yàn)閁PS、電池、內部模塊系統等的故障造成斷電等問題，在現有技術條件下，采用“N+1”型UPS冗余并機供電系統是消除這些故障的最佳供電方案。它是在確保各臺UPS單機的逆變器輸出電源處于同幅度、同頻率和同相位的條件下(出現在各種UPS單機之間的“環流”等于零)，將“N+1”臺具有相同輸出功率的UPS單機的輸出端置于并聯輸出狀態來運行的供電系統。這種先進的并機方案大大優于UPS的單機運行以及熱備份運行等方式。
為使UPS并機供電系統具有必要的“容錯”功能，要求用戶的”最大負載量”不應超過N臺UPS單機的總輸出功率。當UPS并機系統正常工作時，由“N+1”臺UPS單機來平均分擔負載電流”。當某臺UPS因故”出故障”時，發生故障的那臺UPS通過執行“選擇性跳閘”操作而自動脫機 此時, 由剩下的N臺UPS來繼續為用戶提供高質量的逆變器電源。
以下為N+1冗余并機系統的優勢列表：
|
|
N+1并聯系統
|
|
工作原理
|
N+1臺UPS的輸出并聯在一起。每臺UPS均勻負擔全部負載。比如1＋1并聯系統，每臺UPS承擔總負載的50％。
當一臺UPS故障時，該UPS自動推出故障系統，余下的UPS均分全部負載。
|
|
供電可靠性
|
可靠性高。每臺UPS承擔負載的1/(N＋1)，比如1＋1并聯，每臺UPS承擔50％負載，則UPS冗余度為100％。降低了UPS的工作負載，可顯著提供單機可靠性。
任何一臺UPS故障，不會對系統供電產生影響
|
|
可擴容性
|
可在線擴容，通過增加UPS，實現增加輸出容量，滿足負載增長的需要。
|
|
可維護性
|
可在線維護，不影響負載的正常工作，同時實現UPS的完全斷電維護，確保人身安全。
|
采用N＋1冗余并機供電系統為至關重要的負載提供高可靠性的供電系統，為獲得“高可利用率”的電源供應奠定堅實的運行基礎，該系統的高可靠性體現在以下方面：
1 確保在有一臺UPS出故障時，仍然能夠?yàn)樗胸?fù)載提供不間斷的高可靠的電源。
2 冗余并機系統帶來了負載用電的可靠性的顯著提升，并使該類負載的供電可靠性達到99999%甚至更高。
3．此種系統有著優秀的開放性和良好的前瞻性，系統以后的擴容和升級也會顯得十分方便。在隨著客戶業務的增長，對負載設備進行擴容時，只需對現有的并機系統進行擴容即可，而無需新建一套新的UPS供電系統，從而為客戶節省相應的成本，并依然保持該供電系統的高可靠性。
系統構成的細化分解
A低壓配電自動切換系統解決方案
艾默生提供的自動切換系統，采用EMERSON公司國際第一品牌的ASCO四級切換開關保證兩路市電的有效切換。
艾默生提供的低壓配電系統，按照機房的需要和用戶的要求定制，量體裁衣，充分滿足用戶和實際設備的需要；所有開關均采用ABB開關；重要開關都帶有干結點監控輸出，實時監控開關通斷狀態；無功功率補償柜采用ABB原裝功率因數測量、控制器RVC，準確測量與控制功率因數，提供電能利用率；為負載提供精密配電（PPC-S），內置雙屏蔽隔離變壓器、配電開關、電源監控系統等；選液晶顯示單元TEMC，集遙測、通信于一體，廣泛應用于中低壓電力系統，是構成電力監測系統的首選產品。
B．直流不間斷供電系統解決方案
艾默生公司在直流電源方面目前國內市場占有率較高，在四大運營商系統艾默生公司憑借其良好的性能和方便快捷的服務成為各個運營商的首選電源供應商。直流不間斷解決方案涵蓋了艾默生公司從25A至100A模塊構成的從50~1000A的應用系統。可以覆蓋從大型通信交換局至小通信基站的應用需求。
軍用通信網絡地位最重要，職能也最完整，因此對動力機房的直流電源配置要求也是最高的，要求電源系統的不可用度不大于5×10-7，即平均20年時間內，每個電源系統故障的累計時間應不大于5分鐘。電源系統的可靠性除了通過電能變換設備自身的性能及冗余配置來保障，還依賴于多路電源的輸入、可靠的切換機構和低壓配電系統的合理設計來共同完成。
C．交流不間斷供電系統解決方案
該方案由艾默生網絡能源提供交流不間斷電源（UPS）構成交流單機容量從1VA至800kVA全系列的產品。在中國，主要產品系列有：iTrust系列（1kVA～60kVA）和Hipulse系列（80～800kVA）。
在大型軍用機房中，服務器等數據設備通常總?cè)萘?gt;200kVA。根據美國軍方的調查數據，機房中心電源事故中，79％的事故是因?yàn)檩敵雠潆娀芈罚?1％來自UPS和電池問題，所以為了解決輸出配電的單點故障問題，在大型機房中推薦使用雙母線輸出UPS冗余系統。
以負載400kVA為例，使用2臺Hipulse系列400kVA12脈沖雙母線方案，從輸入配電到輸出配電，為機房的安全可靠運行提供全方位的保護。對于雙輸入負載，比如服務器等，采用雙路電源供電，每一關鍵設備的輸入均來自?xún)蓷l母線經PPC配電開關，使設備的利用率高達99999999％。對于單輸入負載，比如網絡交換機等，將雙母線上的電力經過STS自動電子轉換開關，轉變成單路的電源，再由PPC提供精密配電。
電池的選擇：為保障機房的可靠性，電池的可靠性是關鍵指標之一。

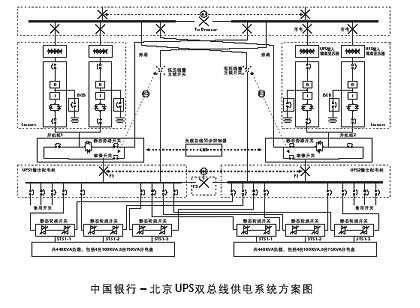

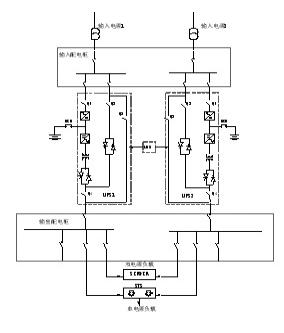

圖：艾默生公司典型雙母線系統供電圖對于特別要求的重要地點可以采用母線雙機冗余供電的方式，如中國銀行北京的應用方式，如圖：
D．機房環境調節系統解決方案
現代電子設備的良好運行，對機房環境的要求是全方位的，也是嚴格甚至是苛刻的。其中，機房的溫度、濕度、潔凈度做為最為主要的指標更是一個也不能少。
艾默生公司是全球第一臺精密空調的發明者，也是目前國際精密空調的第一品牌。精密是針對現代電子設備機房設計的專用空調，正是為滿足現代電子設備機房基于溫度、濕度、潔凈度等的技術要求而存在。它的工作精度和可靠性都要比普通空調高得多。例如，計算機設備及程控交換機產品等，由大量密集電子元件組成。要提高這些設備使用的穩定及可靠性，需將環境的溫度濕度嚴格控制在特定范圍。精密空調可將機房溫度及相對濕度控制于正負1攝氏度及5%之內，從而大大提高了設備的壽命及可靠性機房專用精密空調機廣泛適用于計算機房、程控交換機房、衛星移動通訊站、大型醫療設備室、實驗室、測試室、精密電子儀器生產車間等高精密環境，該環境對空氣的濕度、濕度、潔凈度、氣流分布等各項指標有很高的要求，這必須由每年365天、每天24小時安全可靠運行的機房專用精密空調設備來保障。

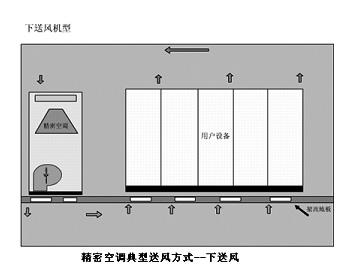

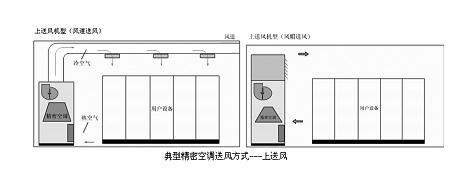

艾默生公司在精密空調領域應對現場復雜環境有各種解決方案：如嚴寒地區的乙二醇解決方案，長距離的水冷機組解決方案，針對局部過熱的吸頂式解決方案等。無一不是貼心考慮，專業專心的體現。下圖是典型的精密空調送風方案：
目前艾默生公司的精密空調單臺制冷量覆蓋了5-100kw，完全可以解決各類型機房?jī)?nèi)的環境問題，為最精密的設備提供最好的運行環境。
E．動力設備、機房環境及安全監控解決方案
可完成對機房的動力、空調、機房環境和安全保衛系統進行遙測、遙信、遙控、遙調的四遙功能，將分散的人工維護和管理變成集中的計算機維護和管理。通過監控系統的實時監控、報表自動化、故障告警與處理、數據視頻聯動等監測手段來提高維護管理水平，保證動力、空調等設備的正常運行和機房安全，保證通信供電和設備安全。
u 遙測：遠距離對模擬信號進行測量，如測量電壓、電流、溫度等。
u 遙信：遠距離對開關信號進行測量，如空調是否開機等。
u 遙控：遠距離對設備的開關操作，如開關UPS、開關空調等。
u 遙調：遠距離設定信號值，如設定空調溫度、濕度等。

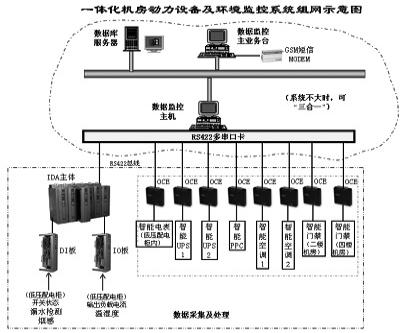

監控系統由三個部分組成，端局的數據采集部分、把采集的數據傳送到中心的傳輸部分、對各端局的采集數據進行處理的監控計算機及其軟件部分，本次監控系統的結構如下圖所示：
圖：監控系統的結構圖四、方案總結
采用N+1冗余并機系統，可以為客戶帶來高可靠性的供電系統，因此對于并聯方案中的要點和推薦指標如下：
1、分散式直接并聯， UPS建議可直接并聯，不需增加并機柜或集中旁路柜，已內置自動旁路和維修旁路。直接并聯帶來的優點是可節省用戶機房空間、降低購買成本和便于將來擴容。
2、要求并聯均流精度高標準，使各臺UPS的負載不平衡度<2％，環流<1A。
3、并機信號總線必須環型連接，簡潔可靠，自動冗余。
4、各臺UPS之間可自動協調，用戶無需關注開機順序；過載轉旁路后系統能自動恢復；即使在某臺UPS發生故障退出運行以后，余下UPS仍能帶所有的用戶負載并能夠穩定運行。
5、監控軟件特別適合中國客戶應用，建議均為全中文大屏幕視窗界面，免費提供的智能監控軟件可以直接連接全部UPS。
伴隨著軍隊信息化建設的迅猛發展和廣闊前景，蔚藍科技有理由相信，UPS供電系統也將會用更高質量的電源和更高可靠性的解決方案為軍隊信息化系統提供強有力的電源保障！
