JTS聯合作戰仿真系統是易橋凱豐公司為廣大仿真用戶提供的一個典型的分布式作戰仿真系統。包括：計算機兵力生成、環境仿真、仿真控制臺、HLA、三維視景、效能評估等部分。可根據需要選用適當的RTI、地形處理系統、三維顯示系統。
本系統功能特點如下:
是一個全功能的空中/陸地/海洋作戰仿真開發系統，可用于開發戰術、戰役仿真訓 練系統，軍事方案預演系統，飛機、船舶、地面車輛訓練模擬器等。支持地形編輯、特征設定和編輯、想定定義、想定執行、想定可視化、效能評估、生成HLA聯邦成員等功能。你可通過友好的圖形用戶界面插入你的模型，環境的底層機制使得其可進行定制，新的模型很容易開發和加入。
是一個開放的和可擴展的仿真系統，具有完備的自帶模型庫，同時可利用標準的編程語言開發和加入新的模型，也可直接接入DLL形式的外部模型。

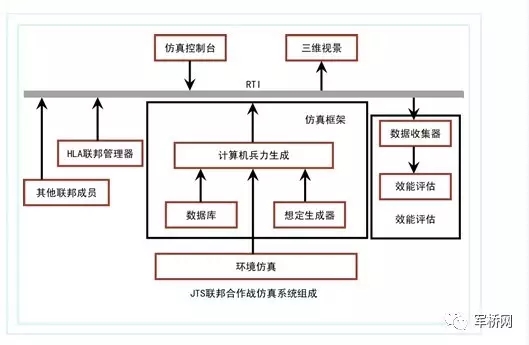

JTS聯合作戰仿真系統組成：
組成模塊：
JTS聯合作戰仿真系統—計算機兵力生成JTS-CGF

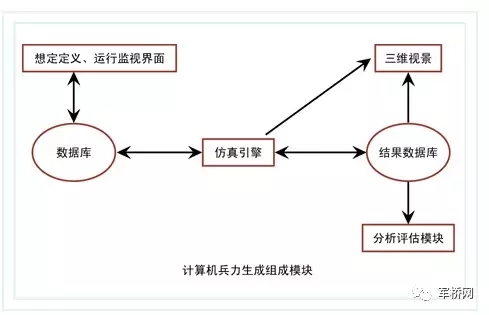

計算機兵力生成部分是JTS作戰仿真系統的核心，為整個仿真系統提供虛擬戰場環境和仿真實體。包括：想定定義界面、數據庫、仿真引擎、想定監視界面、三維視景、結果分析評估等模塊。

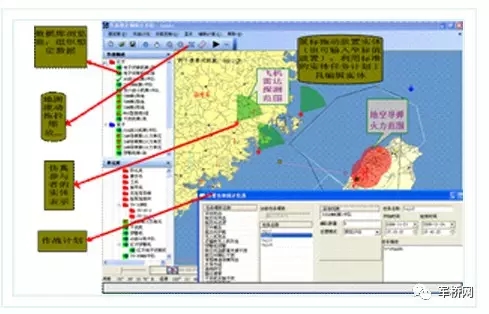

1.1 想定定義
想定定義界面為全中文的想定定義工具，具有以下功能：
兵力構建、圖形化放置實體進行兵力部署、利用標準的任務計劃工具制定作戰任務
通過數據庫瀏覽器組織和編輯想定數據
建立實體間的通訊和指揮關系
通過地圖滾動、拖拉、縮放實現地圖操作
1.2 數據庫

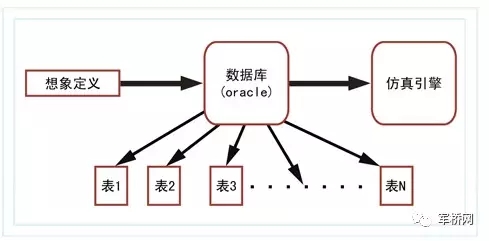

在二維界面上布置實體，制定作戰計劃，保存到若干張數據庫表里（比如：編成表，部署表，作戰計劃表，圖標表，飛機性能參數表，導彈性能參數表等）
1.3 仿真引擎
仿真引擎提供數據庫管理、圖形用戶界面管理、基礎類庫的模型實例管理、實體和運行管理、事件時序管理、腳本引擎、坐標系、記錄、內存管理、信息處理等服務。為仿真提供兩種運行模式：實時運行模式和盡量快的運行模式。前者運行速度與計算機CPU時鐘一致或是其倍數，支持人在回路仿真；后者為盡量快模式，運行速度取決于計算機CPU的運行能力。
JTS聯合作戰仿真系統—環境仿真JTS-ENV

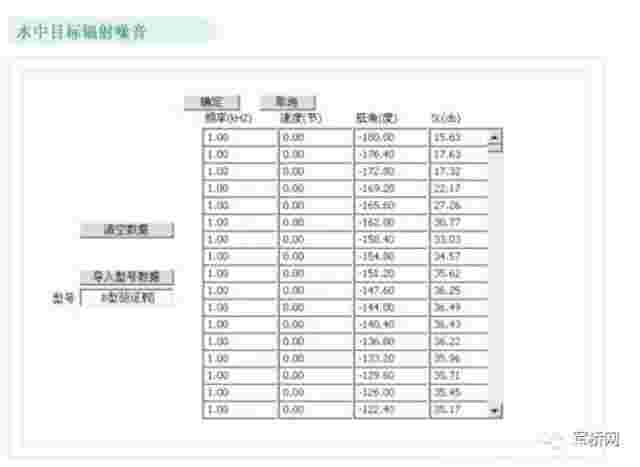

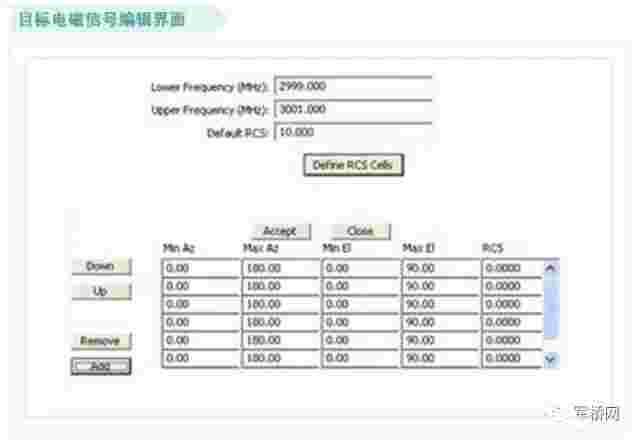

主要提供大氣、海洋、電磁、水聲等環境仿真，為仿真實體的運動、感知提供物理基礎仿真的環境因素包括：

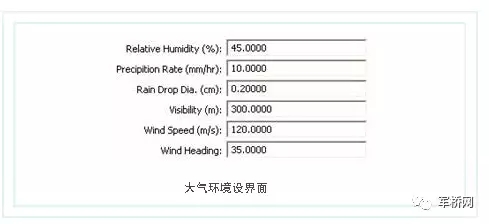

大氣：支持標準的大氣模型，用戶可設置右圖所示的環境參數。同時用戶還可通過設置能見度參數、云參數、光照及環境色，模擬晴、陰、多云、霧等多種期望的大氣條件，并在各種效果中模擬風向及風速。
氣象：提供幾種常見的天氣參數，簡單設置雨、雪參數就能很真實地模擬雨、雪天氣。
JTS聯合作戰仿真系統—三維視景JTS-3D

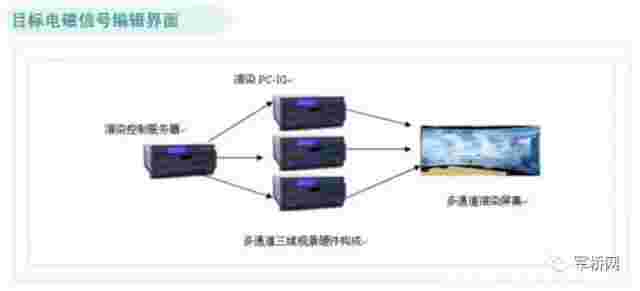

3．1 視景系統構成
提供基于英國XPI SIMULATION LTD.公司的PC-IG技術的無縫拼接的多通道高真實度的三維視景。
3．2 視景系統功能
（1）：模擬現實三維視景，接收二維想定的數據在場景中創建相應的實體（如飛機、艦艇等）并使其按照二維想定規定的方式運動。
（2）：可選擇視角跟隨實體及漫游。視角跟隨時可對實體進行多方位視角觀察，而在漫游模式下手動控制視角，可以選擇到自己最感興趣的區域觀察。
（3）：模擬各種需要的效果。
環境效果各種天氣效果、云層、虛擬時間及星歷（太陽、月亮、星星） 等的模擬。
粒子系統通過粒子系統，能夠模擬各種煙、火、爆炸、碎片、塵土、尾跡以及粒子受風的影響等特效，并通過調整這些效果的參數及混合使用幾種效果，就能模擬更多的效果，如導彈爆炸時的火光、及相繼而來的燃燒的火和濃煙，電子干擾、 導彈及高炮的發射、飛機墜落等。
海洋效果模擬海面情況、船舶的尾浪、船頭浪、海面物體周圍的波浪及氣流向下激起的水面波動效果。
（4）：碰撞檢測。如實體和海面的碰裝檢測、實體與地形的碰裝檢測、實體間的碰裝檢測，通過檢測可以實現避碰、被撞毀等效果。
（5）：多通道功能。通過軟件即可實現最多同時16個通道的拼接顯示。
（6）：可實現模型在視景中的自動駕駛。
（7）：反失真支持，使得視頻效果更真實。
JTS聯合作戰仿真系統—仿真控制臺JTS-IOS

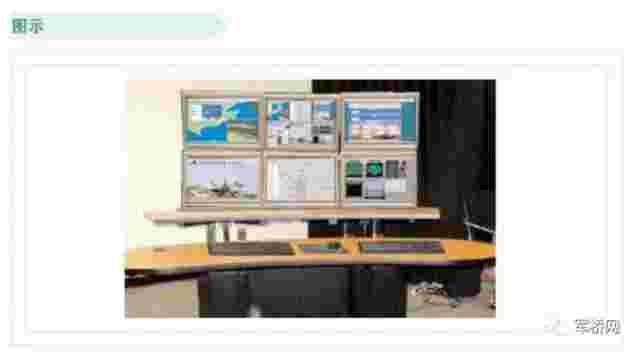

IOS:用來控制和監視仿真環境。是一個可配置的、靈活的、強有力的工具，使得教員及時掌握仿真的關鍵因素。
演習控制和監視：通過基于地圖的圖形監視和控制關系為教員提供操作界面。縮放、拖拉、分解、覆蓋選擇等功能使教員可快速定制可視區域。
圖形用戶界面：利用基于 Microsoft Windows的外觀，提供直觀的用戶接口，可容易地用于關鍵仿真元素的評估和控制。
形勢感知：支持多屏顯示，以優化形式感知，即使對復雜的訓練想定，軟件也可同時顯示監視和控制關系。
用戶配置的設置：用戶可存儲和重用環境設置，使得每一個教員以自己喜歡的方式使用IOS，而無需重復配置。
JTS聯合作戰仿真系統—HLA聯邦管理器

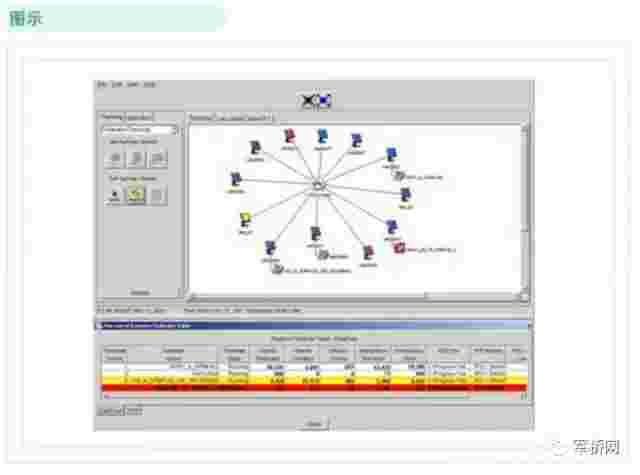

IHLA仿真系統需要有效的聯邦管理器，負責聯邦的加入和退出、平衡系統負荷和進行聯邦管理。 HLA聯邦控制和管理器hlaManager® 是最強有力的聯邦控制和管理工具，用于HLA聯邦計劃、執行、性能分析，支持各種大小規模的聯邦，從一個單一的工作站提供聯邦控制和監控。可以滿足仿真需求，大幅增加聯邦集成和測試的效率，降低聯邦運行成本，是聯邦完全控制的必須工具。它具有DMSO的 Federation Execution Planner's Workbook (FEPW) 規定的各項功能。除此之外，還有支持聯邦管理和控制的其他功能。它提供了聯邦開發和執行過程（ Federation Development and Execution Process (FEDEP)）的強有力支持。其主要功能特點為：
性能控制
智能聯邦管理
生命周期計劃的設計
聯邦執行的控制
可視監控和分析
重復能力
與其他 HLA 工具的兼容
JTS聯合作戰仿真系統—數據收集和效能評估JTS-HLADCAS

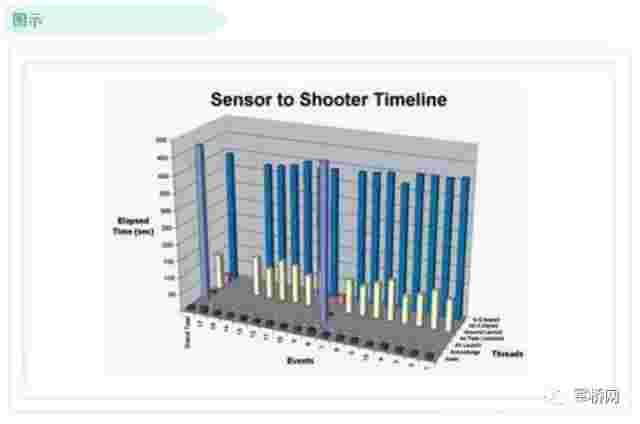

HLA DCAS是一套用于HLA、DIS和其他協議的數據收集、回放和分析的工具，用于最大限度地提高仿真的能力。它可以在執行過程中收集和分析數據，可以定義回放紀錄，用于回放演習的任一部分，具有收集、存儲、和理解聯邦數據的所有特征。HLA DCAS 支持多種仿真協議，包括 HLA 和 DIS，支持所有仿真領域，包括訓練、分析、基于仿真的獲取、測試&評估和試驗，同時是聯邦集成和試驗的實質工具。通過多年的針對大小規模聯邦的開發和提高， HLA DCAS 已經成為最大化仿真價值的不可或缺的工具。
HLA DCAS 提供了基于表格的用戶界面，指導數據采集、回放規劃和執行過程。即使回放文件的創建也是通過容易操作的表格窗口實現。
HHLA DCAS利用Oracle™, Microsoft Access™，Microsoft SQL Server™, 或 MySQL自動產生數據庫框架，并將記錄的聯邦數據存儲到其中的一個數據庫中，以便于提取。利用這一特征，你無需創建自己的數據庫、數據庫表格或數據庫元素。其靈活性使你只需收集用于聯邦分析的數據。利用商業數據庫技術和合適的商業工具軟件，使得你的數據更容易分析和呈現。
HLADCAS主要特點為：
使HLA聯邦和DIS演習更加靈活有力
基于精靈的友好的用戶界面
容易產生數據收集計劃
對回放段無限制
為便于分析可與同類工具集成
?
