原理性能介紹

輕武器視頻自動報靶技術是浙江大華技術股份有限公司發明的一項槍彈定位靶環識別技術，基于視頻識別的自動報靶系統以數字圖像分析處理技術為理論基礎，包括圖像采集、自動報靶處理和數據庫管理等部分。核心原理是在實彈射擊過程中，利用高清智能攝像機作為圖像采集設備采集物理靶射擊信息，得到帶彈孔的靶面圖像，繼而利用圖像處理技術識別彈孔位置、圓心位置以及環線半徑，最后根據環值計算原理計算環值成績，以實現自動報靶功能。

基本實現過程如下：

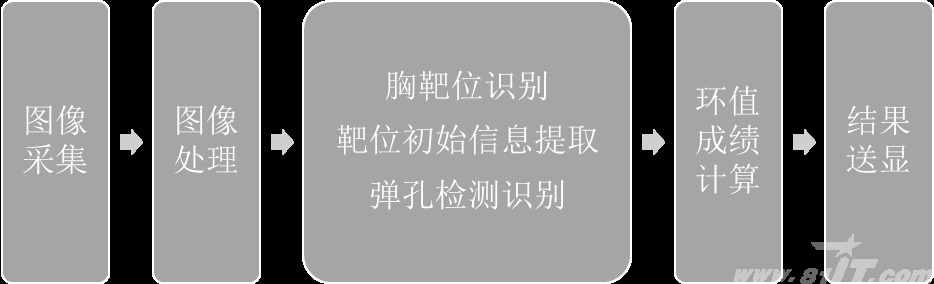

圖1  視頻自動報靶技術流程

基于視頻智能識別的輕武器報靶系統，具有高精度、快速識別、容易鑒別多彈孔同時著面、記錄真實槍靶彈孔等優點，除此之外，視頻報靶方式不需要改造靶面，對現有室內、室外靶場均可便捷擴展使用。

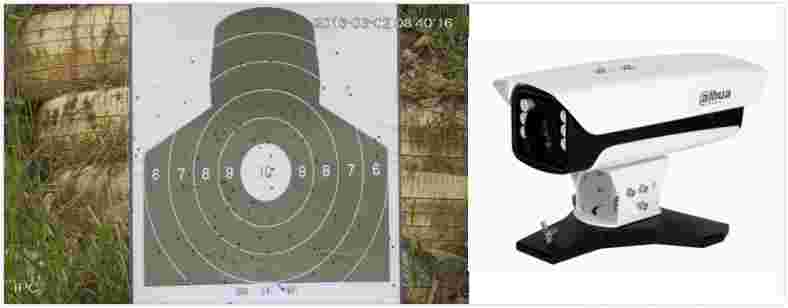

圖2  室外靶場

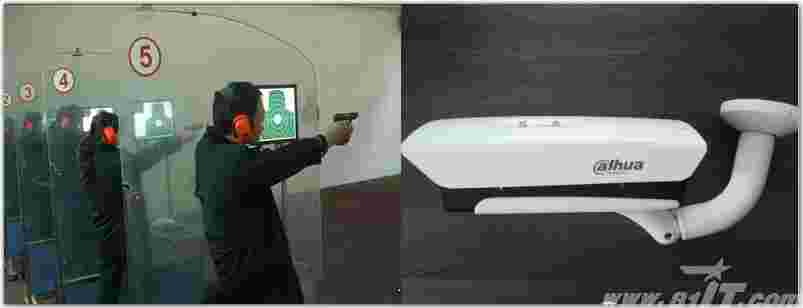

圖3  室內靶場

本系統包括若干監控攝像單元（內嵌智能算法），通過攝像機采集打靶過程的采集視頻序列，對打靶成績進行識別，智能識別后并經數字通信網絡（無線、有線多種方式）發送給智能報靶管理平臺，并通過智能報靶管理平臺軟件處理，成績顯示在成績顯示在觀摩室大屏或者軍用報靶終端上通過顯示設備進行高清顯示，并部署相應的存儲設備，便于進行復盤分析。基于視頻識別的可視化自動報靶系統具有可視、精準、實戰優勢。

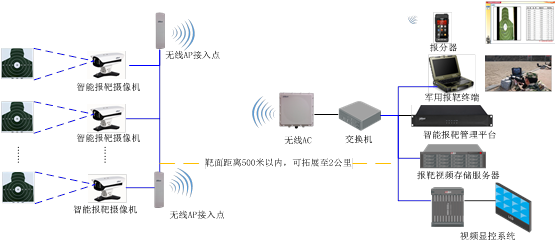

圖4  可視化自動報靶系統圖

輕武器射擊成績查詢分析系統支持單兵實時成績語音播報，教官實時查看糾正，對所有士兵射擊姿勢、成績進行存儲、輸出、統計，根據需求生成成績統計表，有助于提高射擊水平、提升戰斗力。

圖5  輕武器射擊成績查詢分析系統

1.1    系統優勢：

1.1.1    快速部署

 此套系統支持有線和無線網絡連接組網，施工簡單，維護方便，適應室內靶場和室外靶場等多種環境部署，一套平臺可支持同時10個靶位進行射擊訓練，平臺一次配置完成后，每次訓練只需導入相應考試人員名單即可開始射擊訓練；無線報分器支持無線快速接入系統，在射擊點即可查看實時報靶數據；一次打靶最多支持200發子彈，無須頻繁更換靶紙，造價較低，無后續投入費用，一次投入永久使用。

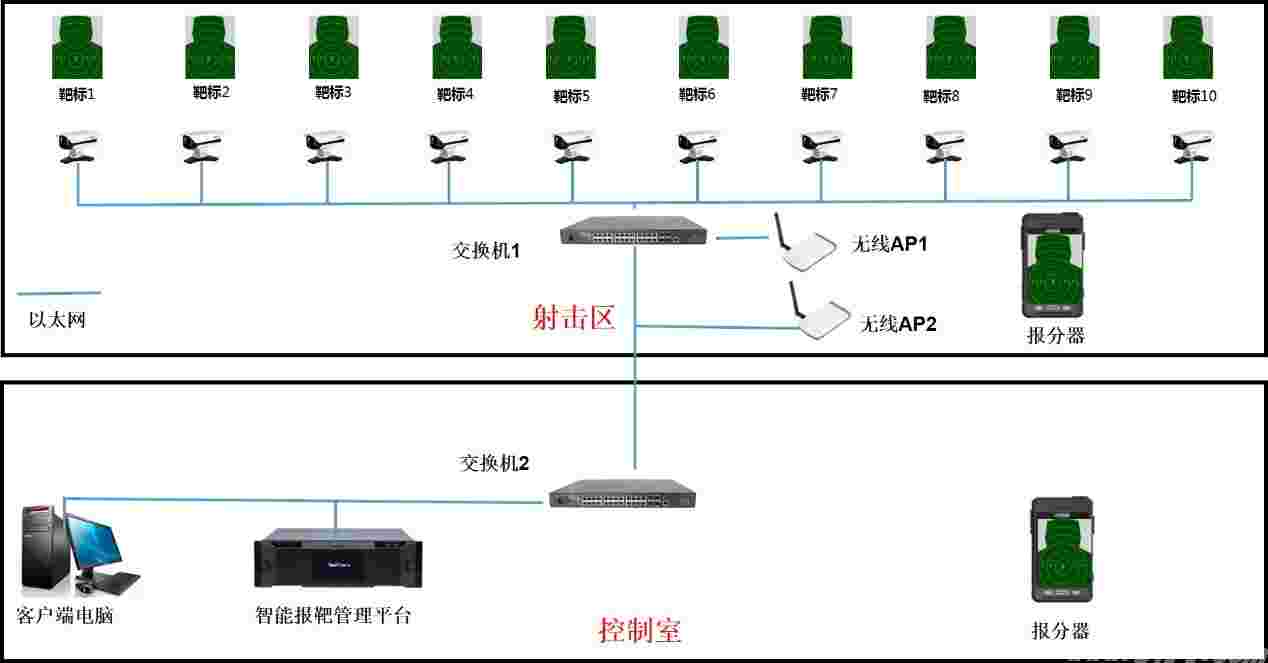

圖6  多靶位快速部署圖

1.1.2    實時查看

平臺射擊控制功能，可以實時查看各靶位的打靶情況，包括打靶人員情況（組別、姓名）、打靶時間、打靶成績，前端相機支持對每發彈的抓圖功能，平臺可對打靶全過程的視頻錄像。

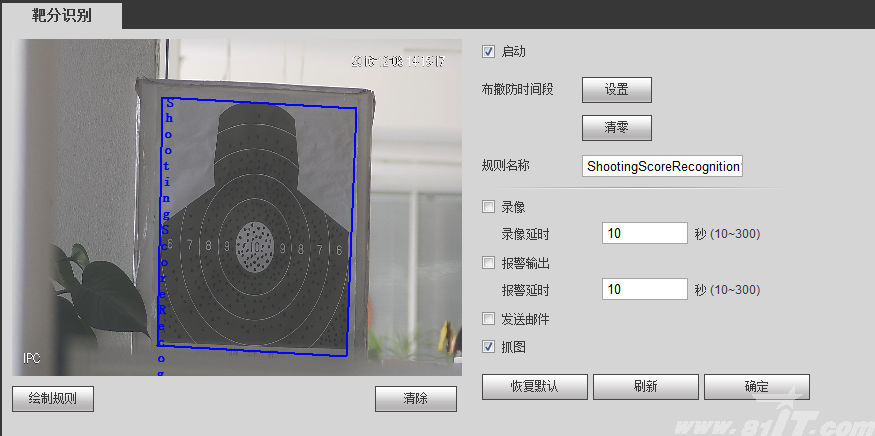

圖7  靶分識別智能算法

1.1.3    精確統計

視頻定位具備反應時間快、精準程度高，相對于傳統紅外、超聲波、半導體等報靶系統，具有反應快、定位準等優勢。支持對每次打靶訓練的精確記錄，記錄內容包括射擊類型、天氣、參與人員、監考人員等信息，生成打靶成績報表，可統計優秀、良好、及格、不及格人數，并具備成績導出功能，可為每次打靶訓練保存檔案記錄。

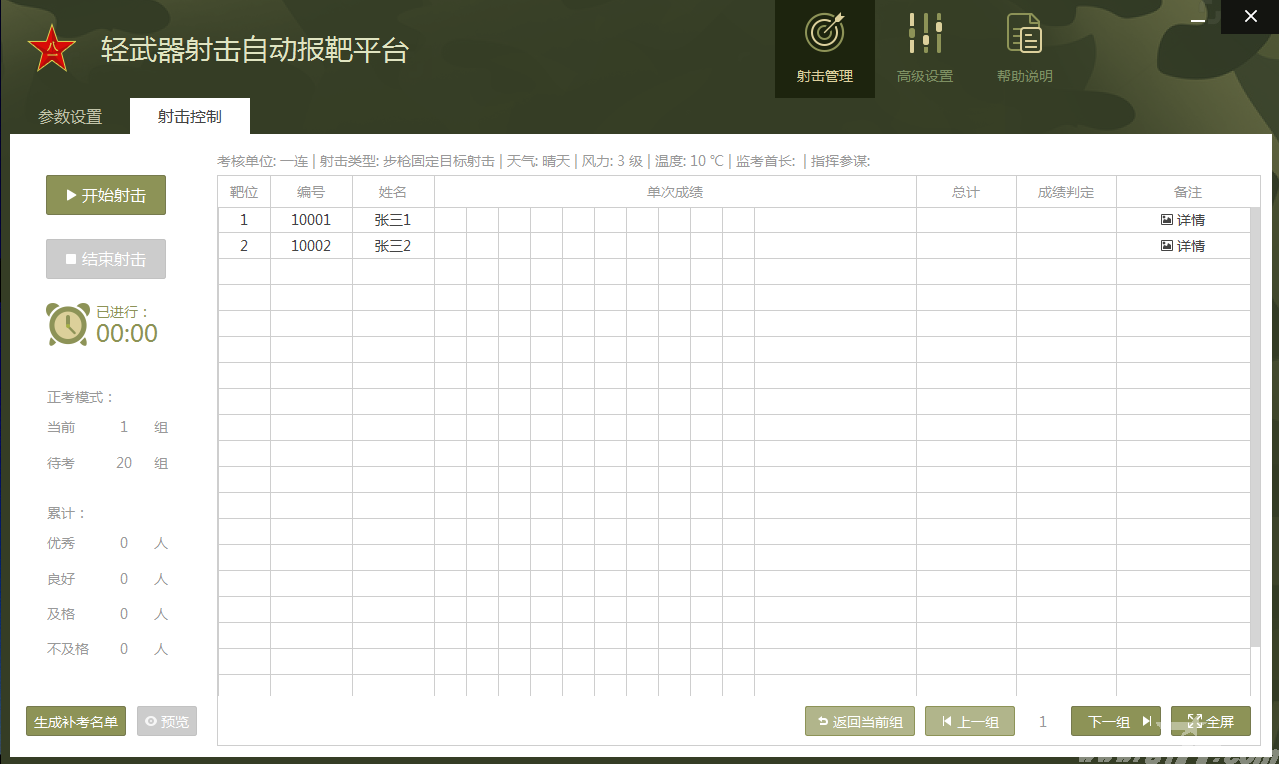

圖8  成績查詢系統

1.1.4    作訓安全

相對于傳統人工報靶，存在報靶效率低、安全性差等弊端，每次報靶均需報分員進行靶紙查看，以及更換靶紙，這在打靶過程極可能造成因配合不到位而產生誤傷等情況，本套系統使用攝像機視頻識別靶面的方式，并通過先進的圖像處理算法可實現精確報靶，可有效杜絕人工報靶而產生的安全問題。

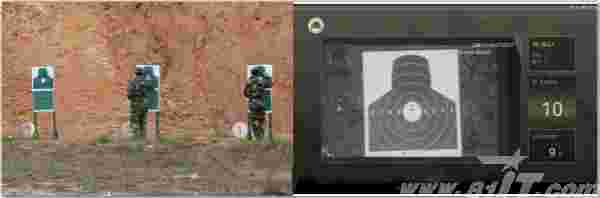

圖9  人工報靶和自動報靶對比
