精度實彈射擊 自動報靶系統介紹

2019-05-15 15:24:00

來源:艾奧金

  一、總體概述

  1、前言

  實彈射擊是軍隊最常見的軍事訓練科目,而報靶是射擊的重要環節。人工報靶效率低,安全性差。據統計,射擊訓練過程中,射擊所需時間只是人工報靶、補靶時間的十分之一。而且,當靶紙上著彈點多時,報靶員很難識別新舊彈孔,報靶誤差極大,直接影響射擊訓練質量。此外射擊未完全結束時,補靶員現身靶壕外或在補靶員察看靶板報靶和補靶時,射擊位管理者若稍有疏忽,就易出現槍支走火,造成人員傷亡,安全隱患極大。

  如何提高報靶速度以提高訓練效率;如何在實彈射擊訓練中使每個戰士都能清楚地知道自己射彈的偏差,針對性地調整動作,積累經驗,快速提高射擊水平;作為訓練者,如何根據準確可靠的射擊記錄對訓練中存在的問題進行分析、總結,找出規律和克服的方法。在電子信息技術高速發展的今天,IOK實彈射擊自動報靶系統能夠很好的解決這些問題,并提高射擊效率,實現快速、精確的報靶。因此實彈射擊自動報靶系統的研制,對于部隊的現代化建設具有重要意義。

  2、實彈射擊自動報靶系統的現狀

  實彈射擊自動報靶系統是隨著現代科學技術的巨大進步發展起來的新型報靶技術。目前,部隊的射擊訓練器材性能情況還很落后,大多數是人工報靶,少數是自動報靶系統。其原因有三:一是民用射擊場的自動報靶系統科技含量高,成本相對較高;二是目前國內已經開發出來的一些軍事訓練用自動報靶系統在識別算法上沒考慮靶場條件和軍事射擊特點,算法過于簡單,因此識別率不高,不能滿足部隊訓練需求;三是少數模擬訓練系統,只能進行模擬訓練,不能實行實彈射擊,訓練質量難以保證,因此部隊對于一款優秀的實彈射擊自動報靶系統的需求已經迫在眉睫。

  艾奧金視聽正是以此為目標,將數字圖像處理技術應用于軍事訓練自動報靶過程中,獨立的自創了有針對性的圖像識別算法解決了上述問題并進行了相應的仿真,其識別結果基本達到了人的視覺水平。

  3、IOK2016D實彈射擊自動報靶系統的技術原理

  自動報靶系統應采用國際上先進的高精度報靶設備。其主要性能穩定、反應迅速、報靶精確的訓練靶機,即可用于隱現目標的射擊,又可用于精度目標射擊。

  靶位由設備、信號采集器、處理及傳輸系統、射手位設備、中心站設備組成。采用計算機、自動化、微電子、集成芯片器件和網絡通信等先進技術,要實現中心站與若干個靶位的聯網工作。射手的射擊情況(彈著點、環數、累計環數和總成績)以圖形和數字方式在射手位的顯示器上顯示,并可在集中控制器顯示。

  4、IOK實彈射擊自動報靶系統的意義

  艾奧金(北京)視聽技術有限公司研發了可視化精度射擊打靶成績采集系統,并在此基礎上研發了輔以計算機智能分析軟件識別技術、進行自動報靶和統計的實彈射擊自動報靶系統。在不改變原有槍支、靶及射擊習慣的前提下,進行射擊訓練的自動報靶、統計,并隨時給出訓練反饋。該系統不僅在提高射擊效率、節省人力、避免傳統人工報靶時的人員誤傷的同時,并能自動統計并打印射擊成績,確保射擊成績的真實可靠,實現快速、精確的落點報告。

  IOK精度實彈射擊自動報靶系統突出的便攜性、高準確率、低成本的優點,助力部隊日常訓練中也能普遍裝備自動報靶系統!

  二、設備特點

  Ø  可配合手槍、微沖、自動步槍、輕機槍的訓練。

  Ø  靶機具有自動報靶功能,實現子彈擊中自動報靶,命中敏感度感應國內用槍械彈種,且靶機結構堅固,具有吸彈式防止靶機打壞,不跳彈,靶面和靶桿耐子彈射擊,無需擔心靶機等設備被打壞,使用安全。

  Ø  便攜式,電池供電,無線傳輸,安裝、設置方便。

  Ø  具有集中顯示功能,可在大屏幕顯示所有靶位射擊訓練信息。

  Ø  具有網絡功能,通過標準以太網,可在任意遠地點可在任意地點任意計算機實時收看、查詢所有射擊訓練信息。

  Ø  射擊訓練信息存儲、查詢、統計、分析。

  Ø  報靶速度快:子彈著靶后0.5秒內以圖像和文字兩種方式報靶。

  Ø  自動化程序高:射手開機后,自動進入射擊程序,無需人工操作,增加了設備的穩定性和可靠性。

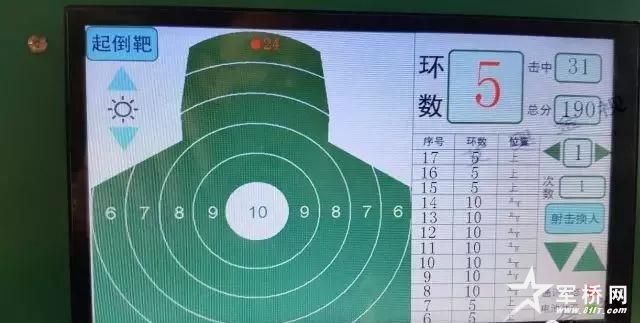

  Ø  模擬靶面顯示:射手射擊后0.5秒內,在模擬靶面顯示準確的彈著點位置,便于射手校正。

  Ø  靶標使用壽命長,節約耗材:每塊靶板平均可平均承受5000發(10發/cm2)子彈的射擊而不影響報靶精度。

  Ø  成績存儲:每個射手射擊完畢自動存儲當前射擊成績。

  Ø  采用無線方式:無線方式實現控制報靶數據的傳輸,穩定可靠。

  Ø  適用槍型廣泛:適合于各種手槍、微型沖鋒槍、步槍,射擊訓練和比賽。

  Ø  適合各種射擊姿勢:多功能射擊可讓射手采取立姿、跪姿、臥姿等多種姿勢的射擊。

  Ø  便于指導:集中顯示控制器實時以圖像形式顯示各射手成績,使教練員及時了解個射手情況。

  設備控制:設備的控制、運行狀態等都有便攜式控制器和集中控制器控制。

  三、靶機技術參數

  1、IOK-2016B型精度射擊靶機技術參數:

適用環境:室內·室外

  適用槍型:手槍·自動步槍和輕機槍

  靶標受彈次數;4~5發/c㎡

  工作方式:擊中精度報靶

  適用彈徑:5.8mm  、7.62mm

  適用彈速:≤ 1000m /s

  射擊檢測:單發或點射連發小于5發

  報靶時間:≤0.5s

  傳輸無線信號距離:≤300m(空曠可視距離)

  工作電源:12V可充電電池

  顯示控制器:液晶電容觸摸顯示器連續工作時間≥8小時

  工作環境溫度:-15℃~+50℃

  抗風等級:≥5級

  防雨等級:中雨

  2、IOK-2016D便攜式顯示控制器技術指標

技術指標:

  ·顯示控制器為液晶電容觸摸顯示器連續工作時間≥8小時

  ·全部工業級芯片可承受更家苛刻的野外環境

  ·交、直流電源兩用

  ·有線或無線通訊

  ·適用于野外和室內靶場

  3、數據集中器

  ·適時顯示若干個靶位射擊成績

  ·GA接口

  ·AC220V,50赫茲電源

  4、技術參數

  序號技術參數

  1適用范圍各式自動步槍、手槍

  2適用彈徑5mm--12mm

  3適用彈速200m/s--2000m/s

  4使用溫度-20 -- +65℃

  5外形尺寸200mm*200mm*50mm

  6設備重量8Kg

  7定位精度等級<10mm

  8靶標尺寸高1.5m寬0.55 m

  9受彈次數10發/cm2

  10感應時間<0.1秒

  12額定電源內置直流充電電源/220V交流電源

  14通訊距離開闊場地最高300m

  16防水等級IPV4

  17抗風壓性能2級

  20防彈等級B6

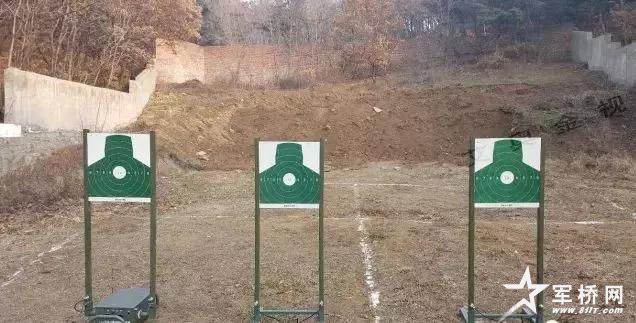

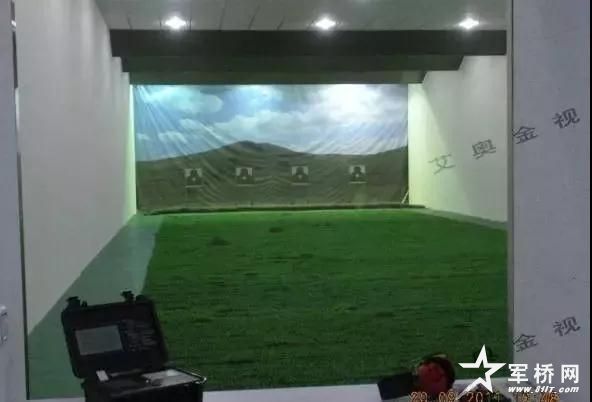

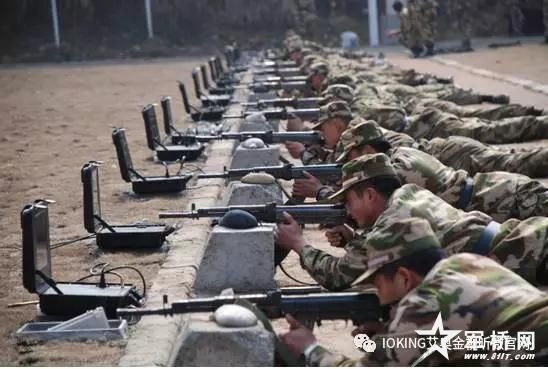

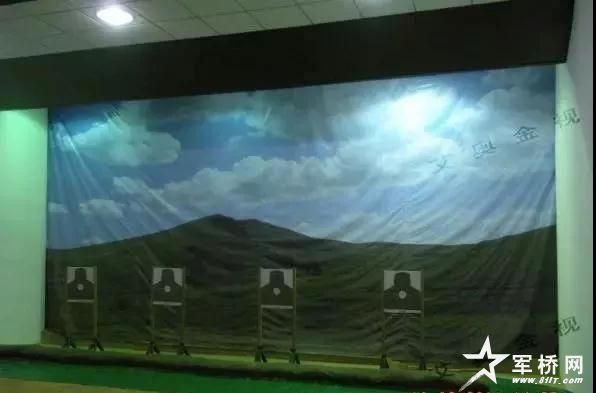

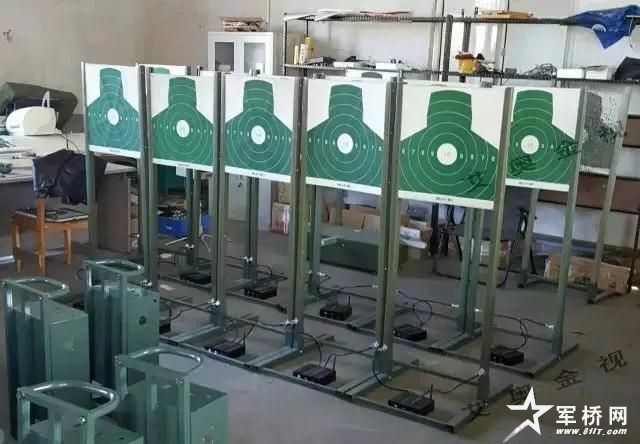

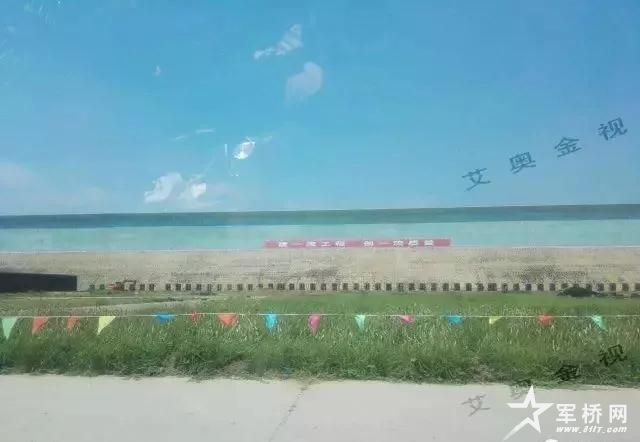

  四、案例

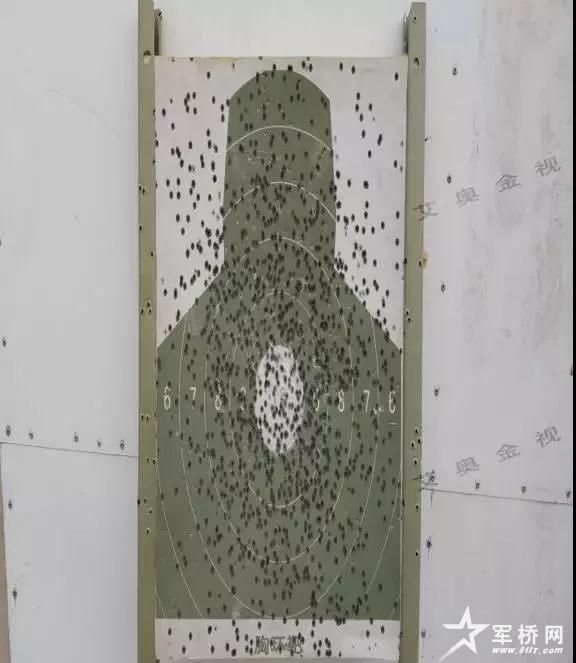

  實際使用當中靶標受彈次數

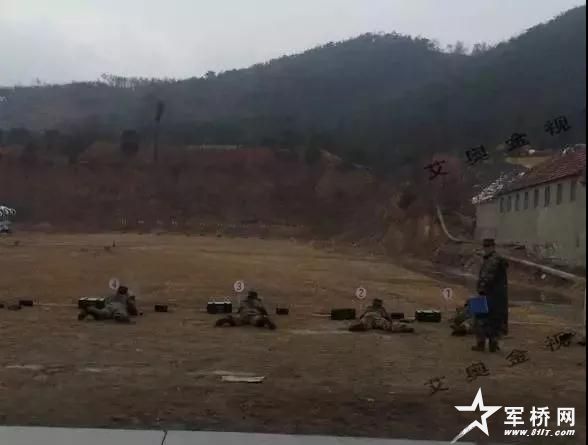

以下為靶機在部隊白天輕武器射擊科目訓練過程中:
