低照度單兵夜視儀

2018-10-16 11:22:45

來源：國科電雷

單兵夜視儀是一種工作在低照度環境的偏振光學實時成像探測系統，特別適用于昏暗環境中或極端低照度環境的目標探測和場景成像。該系統可手持或安裝在單兵平臺，適用于夜間成像探測。
一、系統組成
單兵夜視儀由光學成像鏡頭、偏振光成像探測器、偏振視覺增強模塊、視頻顯示模塊、光源模塊、溫控模塊和電源模塊等組成。

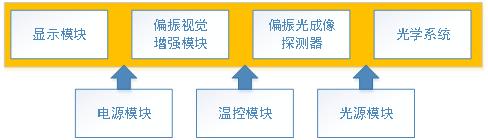

圖1 單兵夜視儀結構圖

（a）正面背面

圖2單兵夜視儀實物圖

（a）正面側面

圖3單兵夜視儀安裝圖（頭盔版）

二、主要功能

l 基本功能：
（1）低照度環境成像與實時顯示功能；
（2）光源輔助照射功能。
l 擴展功能：
（1）視頻信號存儲（SD card）；
（2）視頻信號輸出。
三、性能指標
作用距離：0.2-1000米（根據鏡頭不同，作用距離可調）；
成像尺寸：640×480（可根據應用需求設計）；
最低工作光照環境：0.00025lux（無光源）/0.00001lux（有光源）；
工作時間：7小時；
重量：195g（不含光源）、270g（包含光源）；
尺寸：144mm×94mm×47mm（包含16mm鏡頭）；
工作溫度范圍：-40℃~50℃。
四、夜視效果展示
