一、產品概述
復雜電磁環境作戰仿真軟件通過建立各種電子裝備、對抗系統及環境的數學模型,并按照一定推進規則來仿真戰場地理、氣象、電磁環境條件下各型電子信息系統的電磁輻射、電磁干擾、電子偵察和電子攻擊過程，分析用頻裝備在各種復雜環境下的電磁環境效應和性能參數，實現雷達、通信、電子戰等電子信息系統和各型武器裝備在現代信息化戰場中的數字化虛擬仿真。通過計算機視景仿真、數據曲線、分析報告、信號實時生成等方法展現出來，對武器裝備的論證、設計、優化、用頻管理規劃、對抗推演、戰術戰法效能評估等提供重要的仿真手段。

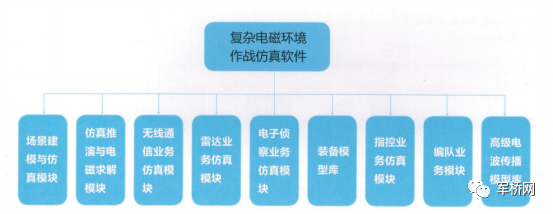

二、產品組成
（一）場景建模與仿真模塊場景建模與仿真模塊完成雷達、通信、電子偵察設備、天線、目標RCS的參數化建模，實現平臺場景部署，可以完成靜態單站/多站的電子裝備的功率覆蓋及威力計算，并進行二維全景態勢、三維場景的可視化展示。
（二）無線通信業務仿真模塊
無線通信業務仿真模塊仿真干擾對抗場景下的通信鏈路的各種性能參數，如接收功率、鏈路余量、Eb/NO等。
（三）仿真推演與電磁求解模塊
仿真推演與電磁求解模塊完成鏈路配置、運動軌跡、工況狀態編輯，按照仿真步長進行動態仿真推演，更新裝備位置、姿態、天線波束指向、裝備工作參數并進行電波傳播仿真求解;電波傳播模型包含ITU-R525,ITU-R618,ITU-R681,ITU-ITM等,在復雜地形條件下,可考慮更多影響電波傳播的因素。
（四）雷達業務仿真模塊
雷達業務仿真模塊仿真干擾對抗場景下的雷達鏈路的各種性能參數，如回波強度、信干(噪)比、探測概率等。
（五）電子偵察業務仿真模塊
電子偵察業務仿真模塊仿真電子偵察鏈路的各種性能參數，如截獲功率、截獲概率等。
（六）指控業務仿真模塊
指控業務仿真模塊仿真作戰過程中指控業務的各種性能參數。
（七）高級電波傳播模型庫
高級電波傳播模型庫提供電磁波在高度復雜場景中的傳播影響仿真預測。
（八）裝備模型庫
裝備模型庫提供參數化的裝備模型，可提取成型的的作戰單元和裝備,作為整機參與場景編輯。
（九）編隊業務模塊
編隊業務模塊以編隊的形式編輯場景中的作戰平臺，具備編隊解散和歸隊功能。
三、功能和指標
具備應用場景編輯功能，能夠結合想定需求構建動態仿真場景，包括位置設定、航路規劃、裝備開關機時序、觸發事件定義等。
具備編輯平臺運動特性功能，包括運動航跡和運動姿態六自由度。
具備雷達特性仿真能力，能夠仿真目標RCS、雷達鏈路特性、雷達回波數據、雷達信號處理過程等。
具備通信鏈路仿真功能，能夠仿真通信鏈路的C/N、C/1、Eb/NO、BER等參數。
支持以時間推進和事件觸發的方式動態推演仿真場景;仿真最小步長為1ms。
支持二三維多視角，全方位,多圖層方式展示場景及想定推演過程;場景刷新幀率不低于30幀/秒。
具備全球地理信息系統,能夠導入數字地圖;全球影像數據6級，中國區10級，局部地區19級。
具備參數化建模功能,能夠添加并編輯裝備平臺、雷達設備、通信設備、偵察設備、干擾設備等模型。
具備收發天線模擬能力，能夠設置天線安裝位置、定義天線極化方式(水平、垂直、左旋、右旋)、導入天線方向圖、設置天線口面指向或掃描方式(光柵、螺旋、圓周等)。
具備無線信道模擬功能,能夠考慮地形起伏、地表植被、氣象環境對無線信道的影響。
具備電磁態勢仿真功能，能夠仿真輻射源的空間功率覆蓋和接收機威力范圍。
具備外部數據導入功能，支持STK軌跡數據格式導入，支持HFSS、CST、FEKO格式的天線方向圖數據導入。
四、應用場景
（一）模型建模

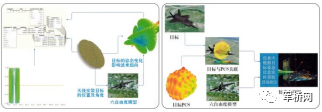

作戰單元模型采用平臺模型與裝備模型為基礎,根據天線與平臺的相對位置、姿態等關聯形成。裝備類模型包括作戰單元及模型和功能模塊組件及模型,包括:雷達系統、通信系統、電子戰系統等。
（二）天線覆蓋分析

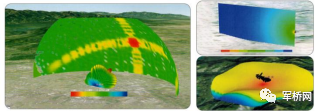

天線覆蓋分析業務分析靜態場景下單個或者多個輻射源的電磁能量經信道衰減后的覆蓋狀況，結果以熱力圖方式展示,由紅到藍表示強度衰減，結果直接繪制在場景中,以此可對基站的布站提供輔助決策參考。
（三）雷達仿真業務

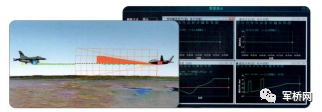

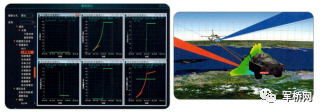

雷達仿真業務主要針對雷達進行功能級仿真,可在靜態或動態場景下，按照仿真步長計算雷達對目標的探測或跟蹤時的各項能力,包括計算回波強度、RCS、收發增益、信道損耗、探測概率等。
（四）通信仿真業務

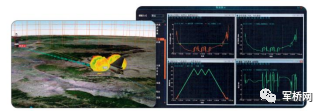

通信仿真業務對典型通信功能進行模擬分析，對復雜地理環境、電磁環境和通信收發機進行行為級建模,可模擬復雜環境下典型通信功能效果以及真實場景軌跡數據導入，得到通信的通/斷狀態，接收信號質量,并對接收信號強度進行可視化展示。
（五）電子偵察仿真業務
電子偵察仿真業務包括截獲功率仿真、截獲概率仿真以及截獲因子仿真等。
