一、系統概述
固定翼無人機模擬訓練系統是一種基于計算機仿真技術的訓練系統，用于模擬固定翼無人機的飛行訓練。該系統由視景子系統、航跡規劃子系統和綜合操控子系統組成，可實現無人機飛行仿真、任務規劃、操控模擬等功能。
該模擬訓練系統適用于206無人機駕駛員的培訓、任務規劃人員的訓練以及操作人員的技能評估等。通過該系統，訓練人員可以模擬無人機飛行前地面檢測和無人機實際飛行、穩定平臺運動和光電傳感器視角變化等操作，同時進行目標定位和校正訓練。監控人員可通過綜合訓練控制軟件對飛行進行故障設定，以訓練處理緊急情況的能力，同時可對訓練情況進行監控和評估。
固定翼無人機模擬訓練系統具有重復訓練性、節約費用和延長裝備使用壽命等特點。它是一種高效的訓練工具，可以幫助訓練人員更好地掌握無人機操作技能，提高任務執行效率和安全性。
二、系統特點
♦ 與真實固定翼無人機遙控裝置一致，控制飛行按鍵位置一致。
♦ 兼容多種市面上主流品牌操控手柄，包括：Futaba、天地飛、樂迪，兼容美國手、日本手、中國手三種操控模式，操作設置可根據用戶使用習慣調整。
♦ 軟件能實時展現當前受控無人機姿態及各種環境狀態。
♦ 可輸出對應的聲音，如無人機飛行時產生的轟鳴聲、所處環境的聲音等。
♦ 模擬任務區域可以定制化設計，可添加的場景包括但不限于:高山、林地、海洋、沙地等，可添加的地面元素包括但不限于：人物、車輛、船只、橋梁、房屋等等。
♦ 無人機的視角可以在訓練中隨時切換，包括:第一人稱視角，第三人稱視角，環境場景視角。可模擬切換飛機鏡頭偵查視角。
♦ 模擬軟件可定制化訓練多類科目，包括但不限于：起飛、降落、盤旋上升、盤旋下降、定高盤旋、固定目標偵察、移動目標偵察（可按要求定制訓練科目）。
三、主要訓練內容
實機可模擬206手拋起飛、滑翔降落、自動導航等操作。
在計算機上開展無人機模擬訓練,用配套遙控器操作,采用模擬任務區域山高坡陡、溝壑縱橫、地形復雜等特點,圍繞起飛降落、轉向、高空平移、定點飛行、自動返航、圖像傳輸等訓練重點逐一進行操作研練。

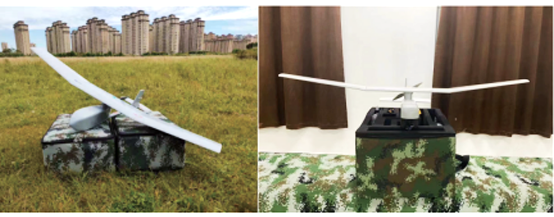

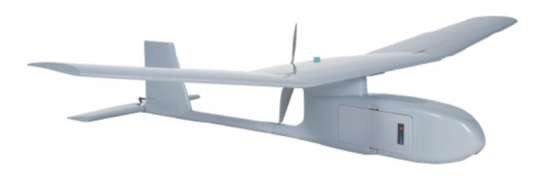

四、206無人機實物模型參數
翼展：1.4米；
機長：1.2米；
飛行全重：2.3公斤；
控制半徑：10公里；
留空時間：55分鐘；
航程：100公里；
圖像分辨率：1080P；
飛行高度：0-500米；
巡航速度：50-70千米/小時；
抗風能力：抗5級風；
起降方式：手拋起飛、自動滑翔或深失速著陸；
定位導航方式：北斗、GPS導航；
飛行保護模式：失控自動返航、低電量自動返航；
展開時間：3分鐘；
運輸尺寸：不大于0.6x0.5x0.4米；
系統全重：不大于8公斤；

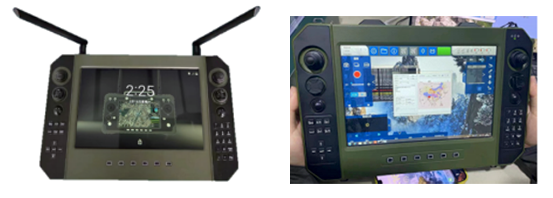

手持控制終端：10寸數圖遙一體控制器系統；
配件組成：無人機，電池，10寸手持平板遙控器,射頻通信發射機，三腳架，充電器。

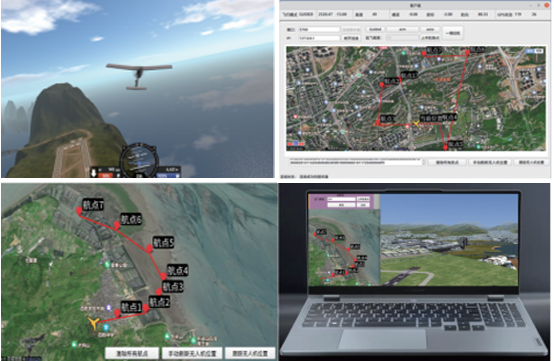

五、系統操作界面
