固定通信網絡綜合模擬訓練系統
2024-04-09 10:35:03
來源：
一、系統概述
騰謙電子研發的固定通信網絡綜合訓練系統集固定通信基本理論學習和光端、傳輸、程控、網絡、視頻、話務等專業技能訓練和考評功能為一體，采取軟件與硬件、模擬與實裝相結合的方式，能夠為部隊提供固定通信專業訓練環境。通過該系統能夠開展固定通信臺站值勤保障人員的專業技能訓練與綜合組網訓練，實現檢查業務水平、選拔專業標兵、彌補技能短缺、提升值勤能力的目標。
二、系統組成
系統主要包含固網綜合訓練組織與考評管理軟件、光端模擬訓練子系統、程控交換模擬訓練子系統、傳輸模擬訓練子系統、網絡模擬訓練子系統、視頻模擬訓練子系統和話務訓練考核子系統。
三、系統構架圖

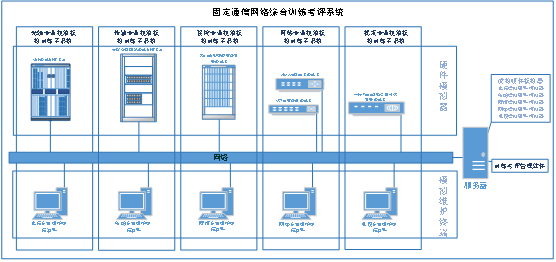

圖1 系統構架圖
四、系統介紹
（一）光端模擬訓練子系統
系統由SDH設備模擬器、模擬光傳輸網管系統軟件（含服務端/客戶端）及導控評估軟件組成。
圖2 光端和傳輸模擬訓練子系統構架圖
系統能夠接收模擬光傳輸網管系統軟件指令，配置典型業務，向網管軟件推送SDH設備模擬器纖纜連接狀態。具備組網互聯功能，SDH設備間可組成環形網、鏈狀網等，可通過公務電話實現語音通話。具備多用戶可同時訓練功能，多個用戶訓練互不影響，同一賬戶登錄可進行協同訓練。具備告警信息查詢、處理，告警狀態轉換等功能。
（二）傳輸模擬訓練子系統
系統由光纜線路測試模擬訓練器和光纜線路施工敷設模擬訓練系統組成。
圖3 傳輸模擬訓練子系統實物圖
系統支持光纜線路故障按需設置、開放擴展功能，支持光纜線路斷開、熔接、活動連接器、接續子連接、偽增益、幻峰、近距離雙活動連接器、近距離雙熔接、彎曲等多種情況設置。具備與測試儀表連接及光纜線路測試功能。具備對故障進行查找、識別、定位、分析和排除的訓練功能。
系統可通過沙盤模型展現多種常見情景下光纜施工敷設的不同方式及標準；配套學習軟件通過文字、圖片、短視頻等形式在計算機上實現對光纜線路施工敷設的技術標準、施工規范、施工流程、注意事項等內容的自主學習，并進行考核評估。
（三）程控交換模擬訓練子系統
系統由程控交換模擬設備、模擬維護終端軟件（含服務端/客戶端）及訓練考核軟件組成。
系統依托局域網或軍事綜合信息網進行程控交換設備的本地集中訓練和異地分布式訓練，能夠完成訓練組織、科目下達、實操訓練，撥打測試、監控采集和考核評估等功能。訓練模式包括單裝單設備訓練、單裝多設備訓練、以及多裝單設備訓練等，同時支撐模擬訓練分中心的綜合演訓科目及任務。

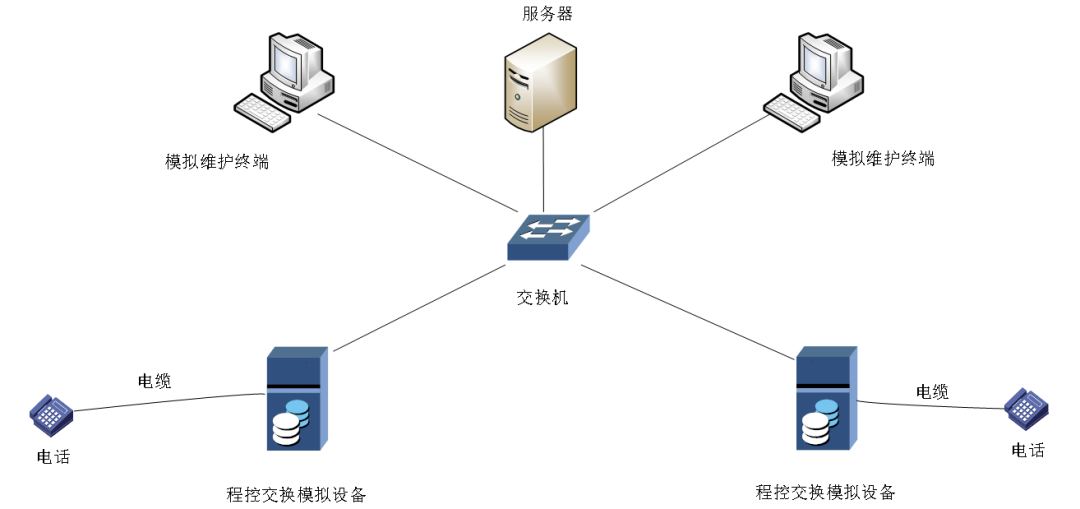

圖4 程控交換模擬訓練子系統構架圖
目前，我公司已研發出中興ZXJ10B、華為C&08、高凌NGL04和JSQ-31等多種型號程控交換模擬設備。

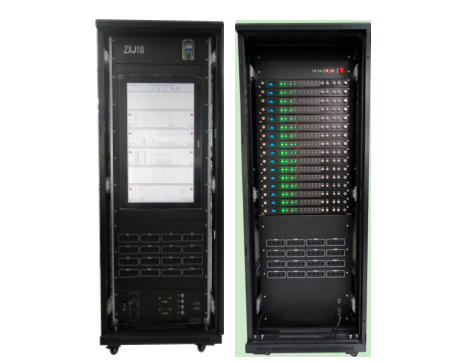

圖5 程控交換模擬設備
模擬設備能夠模擬實裝主要業務，支持語音通信和局間通信，具備相同型號的設備模擬器組網訓練功能，可與其它模擬訓練器材及模擬訓練系統互聯互通。

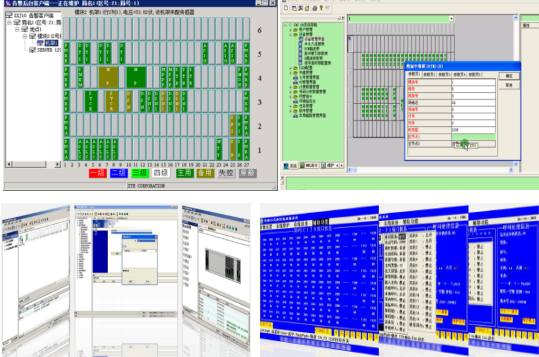

圖6 多種型號程控交換模擬設備維護終端軟件圖
維護終端軟件能夠配合程控交換模擬設備和訓練考核管理軟件完成相關科目的模擬訓練，同時上報相關數據；支持10個訓練席位并行操作配置交換設備模擬器，配置數據和實現業務相互之間不受影響；軟件的功能模塊、配置內容涵蓋程控交換設備的系統配置、用戶配置、隨路中繼配置、共路中繼配置等基本功能；軟件的調試監控模塊涵蓋程控交換設備的后臺告警、呼叫業務觀察與檢索、隨路信令跟蹤、共路信令跟蹤等基本功能。
（四）網絡模擬訓練子系統
系統主要由交換機、路由器及監測設備等組成。具備典型網絡配置功能，并對配置過程數據進行采集分析，以實現網絡模擬訓練子系統的訓練與考評功能。
圖7 網絡模擬訓練子系統構架圖
（五）視頻模擬訓練子系統
系統主要由電視電話模擬視頻會議終端、多點控制模擬單元及附屬音視頻設備等組成。能夠實現對模擬終端和控制單元的操作配置進行模擬，開展視頻會議模擬，以實現視頻模擬訓練子系統的訓練與考評功能。
圖8 視頻模擬訓練子系統構架圖
（六）話務訓練考核子系統
系統主要包含教練員組訓軟件、參訓人員訓練軟件和業務管理軟件。

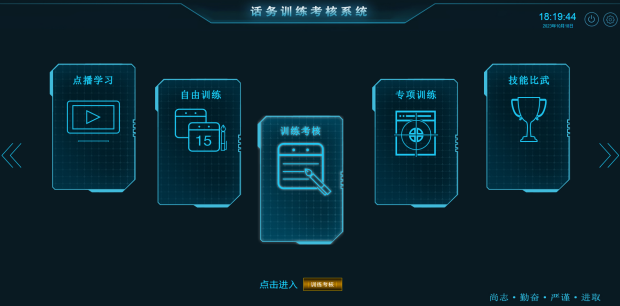

圖9 話務訓練考核子系統軟件圖
系統主要用于覆蓋人工電話交換網話務、機務、糾察、指揮管理干部等全要素人員，針對話務領域的專業理論與業務技能（腦、耳、口、手四功），提供學習點播、專項訓練、參訓人員自測、本地考核、遠程考核、仿真訓練、技能比武等訓練功能。
（七）固網綜合訓練組織與考評管理軟件
固定通信網絡綜合訓練考評系統具備訓練手段多樣、組考方式靈活、競賽實時呈現、數據傳輸可靠、考核模式公平、訓考管評一體等特點。軟件主要包括訓練組織導調模塊、理論學習考評模塊、專業技能訓練考評模塊、綜合訓練考評模塊和固網虛擬仿真模塊。
訓練組織導調模塊主要完成各子系統獨立考評和固網綜合訓練考評的組織導調控制功能；理論學習考評模塊主要完成固定通信網絡基本理論知識學習考評功能；專業技能訓練考評模塊主要完成各專業技能模擬訓練子系統的獨立訓練考評功能；綜合訓練考評模塊主要完成子系統與子系統之間的綜合訓練考評功能；固網虛擬仿真模塊主要完成固定通信網絡的虛擬構建以及各子系統的虛擬接入和業務仿真實現。
各模擬子系統能夠接收固網綜合訓練組織與考評管理軟件下達的各項訓練任務，并將操作數據上報給固網綜合訓練組織考評管理軟件進行考評；能夠在固網綜合訓練組織與考評管理軟件支持下，實現多要素綜合訓練。
五、關于我們
西安騰謙電子科技有限公司成立于2014年，位于西安市高新區軍民融合產業園，是一家專注于軍事通信模擬訓練系統設計研發、生產制造于一體的高科技軍工企業，致力于打造成為全軍知名的通信模擬訓練產品及系統解決方案供應商。
