背負式微型系留浮翼升空平臺系統

2024-05-14 09:50:10

一、系統概述

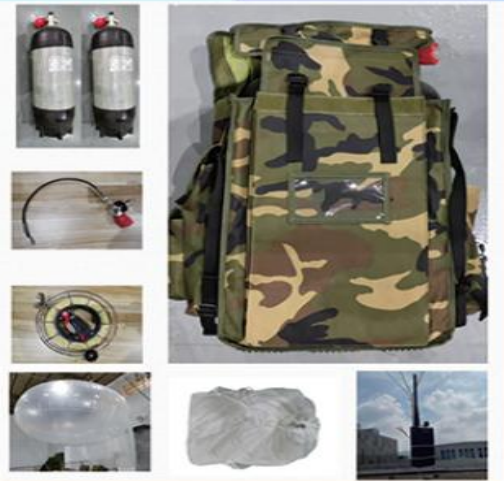

背負式微型系留浮翼升空平臺系統是一種全新的戰術級升空平臺；系統包括綜合背包、微型系留浮翼囊體、手持收放線器、氦氣瓶、充氣裝置等。軍事應用上，背負式微型系留浮翼氣球可用于預警、信息中繼、電子對抗、技術偵察與監視、超長波通信等方面。由于其滯空時間長、耐候性強、部署簡單靈活、造價和維護費用低廉等特點，系留浮翼氣球在軍事和安全領域具有廣闊的應用前景。

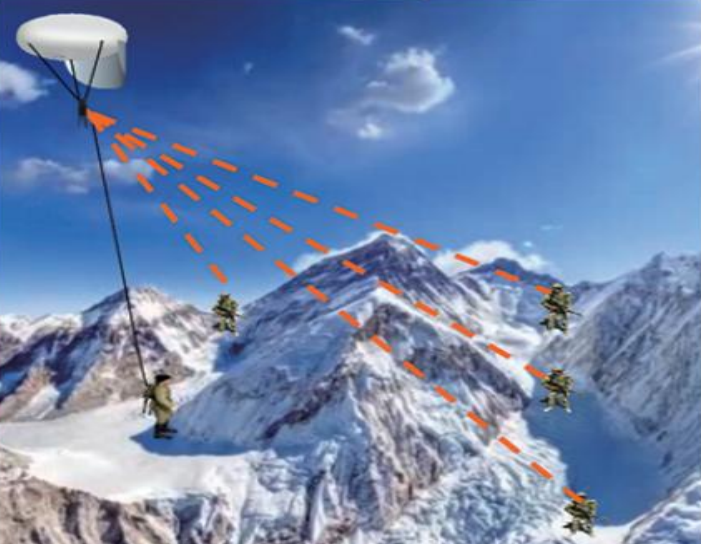

該系統部署靈活，可單兵背負前出至機動車輛不可達的復雜地形，執行任務時，升空平臺依靠球體內氦氣產生的浮力懸停在空中，通過收放系纜控制駐空高度。系統操作簡單可單人全程獨立操作，展開、撤收時間短。
二、系統特點
穩定性：為了使浮翼氣球具有良好的穩定性，它有時被設計成流線型，并橫放在空中。
搭載能力：系留浮翼氣球可以根據需要靈活裝載并執行不同的任務，例如攜帶自記儀器、無線電遙測儀器或其他可通過纜繩傳送信息的設備。使用聚酯薄膜制作的大型球，可以攜帶幾十公斤的儀器。
觀測能力：除了氣象觀測（如溫度、濕度、氣壓、風速等），它還可以用于觀測有毒有害氣體污染監測，能在一段時間（幾小時至幾十小時）內連續測量這些防化參數的變化。
靈活性：系留浮翼氣球可以根據任務需求，靈活搭載雷達、紅外光學轉塔、通信中繼、大氣監視等設備。
安全性：雖然系留浮翼氣球系統是一個復雜的系統，但其安全性可以從人、機、環境、管理等方面進行綜合考慮和設計。
三、平臺指標
囊體體積：3-11ms；
最大放飛高度：100m；
最長滯空時間：3；
有效載重：1-5Kg(可定制)；
系統展開時間<15分鐘；
系統總重量(含背包、氦氣瓶、囊體)<20Kg；
抗風能力≤6級；
防雨等級：防小雨。

三、升空平臺對比分析
系留無人機與系留浮翼都是低空平臺，都是以載荷搭載為基礎能力；基于應用場景對兩種平臺的進行對比分析。

功能	系留浮翼	系留無人機	備注
駐空時間	持續駐空3天以上，補氣后能繼續工作數天	受限與燃油發電機最多8小時，同時電機發熱不能持續工作太長	大于大部分靠動力維持飛行的飛行器
駐空高度	100-300米	100米
安全性好	不會出現墜毀，即使囊體被破壞，囊體緩慢漏氣，仍可持續數小時，防爆要求的場景依然能適應（石油基地、森林防火等），無大功率供電系統，供電安全系數高；氦氣為惰性氣體，充放氣、回收氣體都比較安全一些防	存在因動力系統故障導致飛行器墜毀，容易對人員設備造成損傷；爆要求場景靜止使用。
抗風能力強	平臺在6級風情況下能正常工作，8級風不會損壞	空載最大6級風，風大安全隱患成倍增加
抗干擾	平臺無需測控、遙控等無線手段，不易被干擾和截獲；	無人機遙控等無線手段，易被干擾和截獲，目前反無人機手段非常成熟，很多要地?zé)o人機無法靠近
電磁兼容性	平臺無動力系統，無航電系統，電磁頻譜干凈，電磁兼容性好；特別是搭載通信載荷	平臺有動力系統，航電系統，電磁頻譜復雜，電磁兼容性差；影響通信載荷性能
隱蔽性	無動力系統，無噪聲；囊體為非金屬結構，不會被雷達發現；囊體為透明材料，很難用可見光識別，隱蔽性強	隱蔽性差
操作性	操作簡單	需要持證的專業飛控受操作
成本低	10萬以內	工業級別系留無人機50萬左右
部署靈活	可背負前出至車輛不可達的復雜地形	系留式無人機需要大型油機，自由飛行無人機續航時間短
易于集成	設備集成度高，一個背包不占用太大空間易于集成	需要專用車輛

四、應急通信應用場景

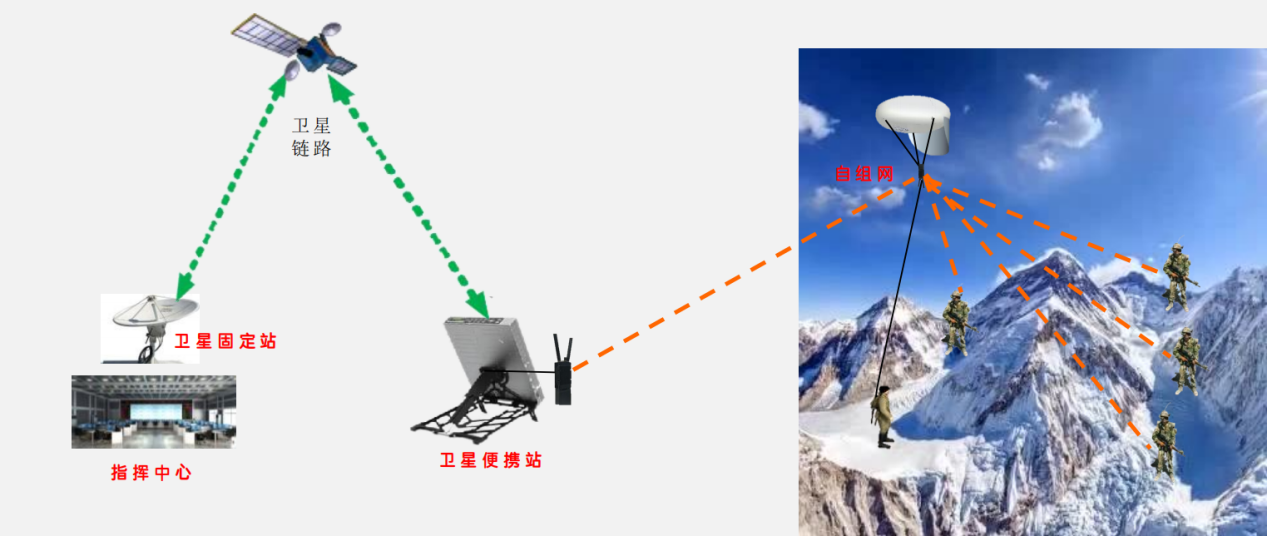

系統采用“空天地”一體立體通信架構（浮空器+便攜衛星+寬帶自組網），提升復雜地形應急通信保障能力。系統主要設備采用背包式設計可抵達搶險救災一線，開設便捷，幾分鐘可構建上百平方公里的通信覆蓋。浮空器還可搭載光電吊艙持續對救災區域進行大范圍的空中“凝視”。
