一、產品概述
光無際通用裝備維修保養虛擬仿真系統（光紀元ZT-TY01）針對軍隊通用裝備的維修保養虛擬仿真訓練研制，系統提供營區沉浸式的訓練場景，受訓人員可以在系統中完成裝備理論學習、沉浸式的裝備維修保養訓練以及故障處理場景訓練。
系統包含多款訓練車型，以：東風猛士CSK181為例，可訓練部件有變速箱和發動機，主要科目包括變速箱分離軸承零件更換、變速箱摩擦片零件更換、發動機高壓油泵更換、發動機水泵更換、發動機噴油器總成更換、發動機活塞更換、水箱更換等任務，目前仿真訓練模式為VR形式，系統支持桌面級、AR、XR等多種形式擴展應用，可支持各型通用裝備維修保養的定制升級。
二、產品組成與使用環境
通用裝備維修保養虛擬仿真系統（光紀元ZT-TY01）為軟件產品，以光盤形式交付，附有產品白皮書。
安裝并運行系統所需的軟件和硬件環境如下表所示。
（一）安裝運行系統所需軟件環境
（二）安裝運行系統所需主機硬件環境
三、產品功能略及使用概述
（一）裝備理論學習

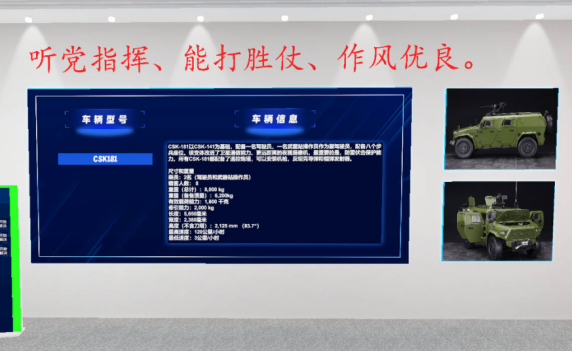

系統提供CSK181車輛的基本理論知識學習模塊，受訓人員可以隨時學習。
（二）裝備維修虛擬訓練

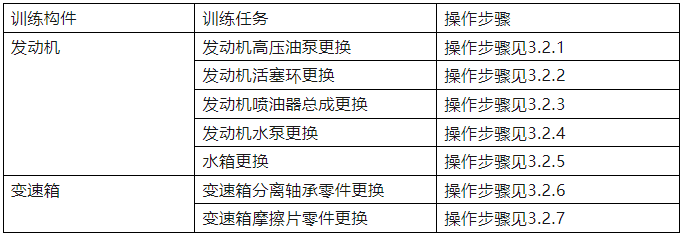

CSK181訓練科目及步驟列表

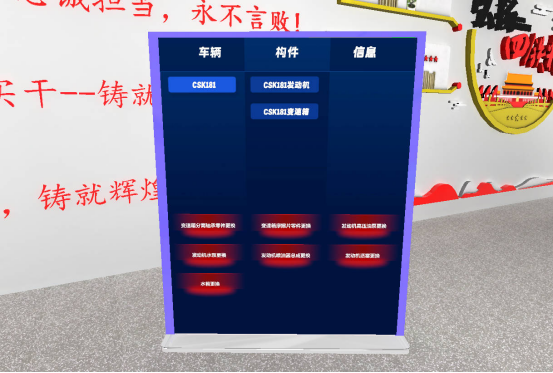

界面：
發動機：
變速箱：
1.發動機高壓油泵更換
取下散熱模塊、取下水箱、取下高壓油泵連接管、取下高壓油泵總成、安裝新的高壓油泵總成、安裝高壓油泵連接管、安裝水箱、安裝與發動機相連的散熱模塊。
2.發動機活塞環更換
取下散熱模塊、取下水箱、取下發動機上的連接管道、取下氣門室罩蓋的螺絲組、取下氣門室罩蓋、取下汽缸蓋墊、取下搖臂總成和切斷噴油器感應器、切斷高壓油泵與高壓共軌連接管、取下高壓共軌、取下進氣預熱器、取下排氣歧管、取下噴油器總成~~~（略）
安裝新的活塞、安裝油底殼、安裝缸蓋、安裝節溫器、安裝氣門彈簧、安裝點火系統總成、安裝噴油器總成、安裝排氣歧管、安裝進氣預熱器、安裝高壓共軌~~~（略）
3.發動機噴油器總成更換
取下散熱模塊、取下水箱、取下發動機上的連接管道、取下氣門室罩蓋的螺絲組、取下氣門室罩蓋、取下汽缸蓋墊、取下搖臂總成和切斷噴油器感應器、切斷高壓油泵與高壓共軌連接管~~~（略）
4.發動機水泵更換
取下散熱模塊、取下水箱、取下皮帶、取下水泵螺絲1、取下水泵螺絲2、取下水泵總成、安裝新的水泵總成、安裝水泵螺絲1、安裝水泵螺絲2、安裝皮帶、安裝水箱、安裝散熱器模塊。
5.水箱更換
取下散熱器、取下水箱、安裝新的水箱、安裝散熱器。
6.變速箱分離軸承零件更換
取下分離軸承固定螺絲、取下黃色橫向金屬桿、取下故障分離軸承、更換新的分離軸承、安裝黃色橫向金屬桿、安裝固定螺絲。

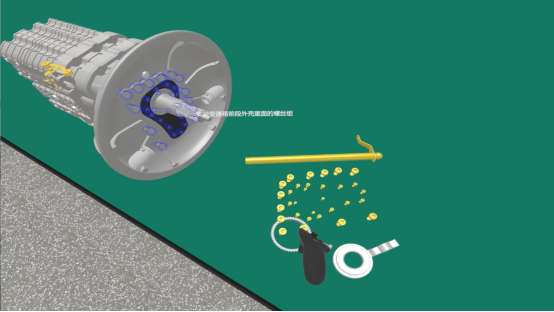

7.變速箱摩擦片零件更換
取下分離軸承固定螺絲、取下黃色橫向金屬桿、取下分離軸承、取下變速箱前段外殼里面的螺絲組、取下變速箱中段外殼與前段相連接的螺絲、將變速箱前段外殼剩余部分取下~~~（略）
安裝檔位齒輪、安裝二軸軸承、安裝中間輪五檔齒輪、安裝一軸、安裝一軸軸承、安裝部分變速箱前段外殼~~~（略）

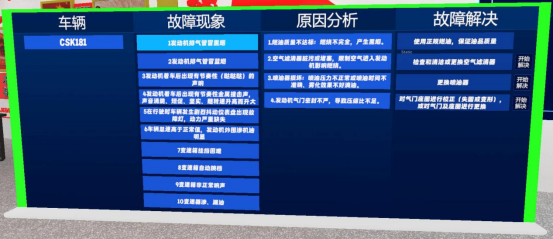

（三）裝備排故虛擬訓練
系統對于汽車常見的故障現象、原因分析及故障解決給予受訓人員理論指導，受訓人員可以對每一種故障解決方案進行自由式的故障解決訓練。
四、產品優勢特點

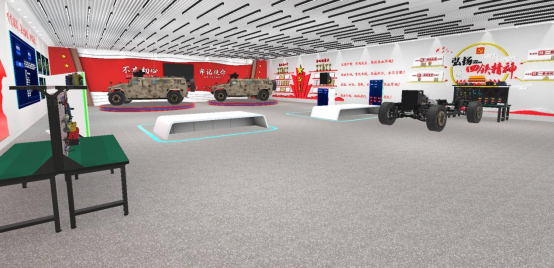

（一）沉浸式訓練環境
系統基于維修人員常用的訓練場景，1:1還原，讓受訓人員更具沉浸式體驗感。
（二）操作步驟細致準確
系統涵蓋了從地形地貌的精確構建、氣象條件的動態模擬。對于地形地貌，不僅呈現出了自然景觀的外在形態，還要考慮這些地形對部隊機動性、武器射程和精度等方面的影響。對于氣象條件，能夠模擬出不同的天氣類型對偵查、通信、武器使用的影響，實現對戰場環境的高度逼真模擬。
五、產品核心技術
VR引擎選擇：選擇適用于該項目的虛擬現實引擎，Unity或Unreal Engine。這些引擎提供了強大的圖形渲染能力和交互功能，支持跨平臺運行。
三維模型制作：基于汽車發動機的CAD設計，使用專業建模軟件制作高精度的三維模型。確保模型一比一準確還原實際發動機的結構和細節。
實時物理仿真：集成實時物理仿真引擎，確保發動機部件的運動和相互作用符合真實物理規律。這為學員提供真實的觸感和操作體驗。
用戶界面設計：設計直觀易用的用戶操作界面，確保學員能夠輕松、愉快的在虛擬環境中進行學習。
