一、系統概述
通信態勢監測與對抗訓練系統是一套寬頻覆蓋、界面友好、單兵可攜、操作簡單的通信干擾系統，可模擬構建實戰化的戰場電磁環境，為部隊日常訓練、紅藍對抗等提供必要的訓練條件和訓練手段，提高官兵在未來復雜電磁環境下的作戰能力。

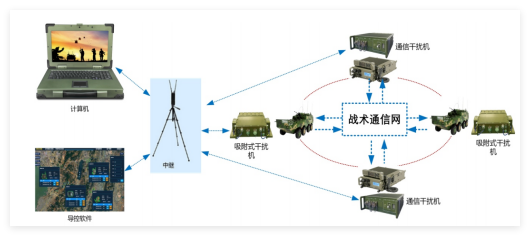

通信干擾機通過天線接收電臺信號至偵測單元進行分析，將分析得到的電臺工作頻率、工作方式等，通過無線中繼站送到導控終端，導控終端將下達信號生成指令通過無線中繼站下達給偵察干擾分機生成特定頻率、模式及強度的干擾信號，經放大后通過干擾天線發射，對電臺通信實施干擾。
二、系統組成

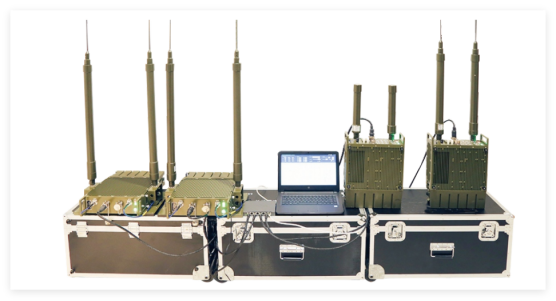

通信態勢監測與對抗訓練系統主要由通信干擾機、導控終端、導控軟件、無線中繼站、天線組成。通信干擾機、可靈活配置數量，滿足部隊日常對抗訓練。
具體配置：吸附式通信干擾機*2、背負式超短波通信干擾機*1、背負式微波通信干擾機*1、顯控終端*1、顯控軟件*1、便攜式中繼站*1。
三、功能指標
通信信號偵察分析能力獲取信號頻率、調制樣式等信息；
通信信號干擾功能，對通信電臺構設電磁干擾環境；
能夠根據訓練需求，對導控臺配置的干擾分機進行集中控制；
具備受訓電臺位置、干擾分機狀態、干擾覆蓋范圍、干擾態勢等綜合顯示；
導控臺與干擾機之間具有無線通信功能，能夠傳輸設備狀態信息和導控指令；
通信干擾機具備利用北斗定位的功能。
四、系統功能
（一）通信態勢監測
實時監測通信網絡狀態、電磁環境模擬與監測、通信鏈路質量評估、異常通信行為檢測。
（二）對抗模擬訓練
電子對抗場景模擬、通信干擾與抗干擾訓練、通信安全防護演練、應急通信能力訓練。
（三）訓練評估
訓練過程記錄與回放、訓練效果量化評估、訓練報告自動生成。
五、性能指標
（一）通信干擾機指標
頻率范圍：***~***Hz、***Hz~***Hz、***Hz~***Hz；
干擾類型：定頻、掃頻、噪聲、頻率表、引導跟蹤、跳頻跟蹤等干擾；
最大發射功率：不小于**W，且干擾功率能夠以**dB步進可調；
最大瞬時帶寬：***MHz；
調制樣式：AM、FM、CW、ASK、MSK、FSK、BPSK、QPSK等；
調制信源類型：?jiǎn)我簟自肼暋⒄Z(yǔ)音噪聲、方波、偽隨機數據。
（二）導控終端指標
單個導控臺管控干擾機數量≥**；
導控臺形式：便攜式計算機；
處理器：i5及以上系列、內存≥8GB、硬盤：固態硬盤，容量≥240GB；
操作系統：windows、國產系統（選配)。
（三）無線中繼指標
工作頻率范圍：***MHz～***MHz，頻率可設置；
最大發射功率≥**dBm；
通信距離≥**km（通視條件）。
六、應用場景
（一）作戰指揮訓練
在軍事演習或作戰指揮訓練中，該系統可以模擬各種復雜電磁環境下的通信態勢，包括不同頻段、不同信號強度的通信信號干擾與抗干擾情況。例如，模擬敵方對我方通信系統進行的大功率干擾，讓指揮人員在實際操作中學會如何調整通信頻率、采用抗干擾編碼等技術手段來保障通信暢通。
通過實時監測通信態勢，指揮人員可以及時了解各作戰單元之間的通信狀況，根據通信質量、信號強度等信息，合理調配兵力和資源，做出更準確的作戰決策。比如，當發現某一作戰區域的通信受到嚴重干擾時，指揮人員可以迅速調整通信方案，采用備用通信鏈路或派遣通信保障分隊前往該區域進行搶修。
（二）通信技能訓練
為部隊信息保障提供逼真的對抗模擬訓練環境，使通信兵能夠熟練掌握各種通信設備的操作和維護技能，以及應對通信干擾和故障的方法。例如，訓練通信兵在強電磁干擾環境下快速搭建臨時通信網絡，確保指揮信息的及時傳遞。
通過模擬多兵種聯合作戰中的通信協同場景，讓通信部隊與其他作戰部隊進行協同訓練，提高通信保障的及時性和準確性。比如，在模擬空地協同作戰中，通信部隊需要確保空中作戰力量與地面指揮中心之間的通信暢通，及時傳遞目標信息和作戰指令。
（三）電子對抗訓練
系統可以模擬敵我雙方在電子戰中的通信對抗過程，包括電子偵察、電子干擾和反干擾等環節。例如，模擬敵方對我方通信系統進行電子偵察，我方通信部隊則需要采取相應的反偵察措施，如加密通信內容、采用跳頻通信技術等。
在訓練過程中，系統可以實時記錄和分析通信對抗的各項數據，評估電子對抗的效果，為部隊提供改進訓練和作戰策略的依據。比如，通過分析干擾信號對通信質量的影響程度，評估我方電子干擾設備的性能和干擾策略的有效性。
