ML-91高能半環無盲區天線的性能和使用
2010-06-21 15:32:34
來源：
近年來越來越受重視的應急短波通信和反恐短波通信，都要求解決車輛的可靠動中通問題。很多已經裝備了車輛鞭天線的單位，普遍發現鞭天線存在的近距離盲區現象。由于應急和反恐都是圍繞城市或某一特定區域開展，100公里范圍以內是主要通信區域，因此無盲區動中通是必須解決的。
經過多年探索和比較，短波業內對于無盲區動中通天線的選型基本形成了共識：最有效的天線品種非高能半環莫屬。科麥克ML-91就是公認的優秀高能半環天線產品，這款天線的性能已經被我國很多用戶所認可。實際上ML-91在國際上具有更廣泛的認知度，
在2009年寶麗公司收購科麥克公司之后，ML-91有了一個新的型號：寶麗2018天線。以下我們對這種天線做一個簡要介紹，主要是面向還沒有裝備這種天線的用戶。
一、ML-91天線的工作原理
ML-91高能半環天線包括了高能和半環兩個概念：半環是指物理結構，高能是指調諧方式，二者結合才能實現理想的無盲區通信，單靠半環結構還是不能解決無盲區通信問題。

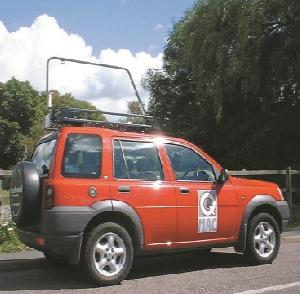

所謂半環是說它看上去像車載行李架上豎立起半個環，實際上環下面的鋁合金基架也是天線環的一部分，因此是一個完整的閉合環天線，學術名稱為“單體電磁環天線”。在電臺發射時，電磁波圍繞天線環徑向輻射，同時借助基架強化垂直輻射能量，從而在90°~40°仰角區域形成“對空噴涌”狀的方向圖，其中高仰角方向的電磁波從電離層反射垂直落地，從而覆蓋了半徑500公里內的區域。
其它形態的短波車載天線，無論是鞭狀還是雙環等，都無法產生像單體電磁環天線這樣的高仰角方向圖，因此它們從原理上不支持近距離無盲區通信。
高能調諧是指高Q值調諧，以獲取高頻電流最大值為調諧目的。ML-91天線是在環路中串接特殊調諧器，內部的微處理器依據特定頻點精確控制天線環高Q值諧振，從而產生高頻電流最大峰值，同時也實現阻抗匹配。
目前國內出現了一些仿制的半環天線。這些仿制天線的天調還是常見的阻抗匹配式天調，這類天調是以獲取最小電壓駐波比（VSWR）實現阻抗匹配為調諧目的。但駐波比小不等于高頻電流最大，因此不能實現高Q值諧振。從輻射增益看，這些仿制天線比ML-91天線至少低10dB，因此對于近距離盲區通信的改善微乎其微。
區分半環天線是不是高能調諧其實很簡單：看一下天線的頻率范圍就明白了。如果標稱頻率范圍是2~30MHz，肯定用的是普通天調。高能半環天線的頻率范圍只有39~125MHz，一方面是電路原理所限，另一方面，超過13MHz的垂直入射天波絕大部分會穿透電離層（不返回地面），并無實際用途。
靜脈曲張襪品牌外用減肥有效去黑眼圈的眼霜毛孔左旋肉堿什么牌子好眼霜有用嗎外用減肥保濕瘦腿哪種眼霜好不錯瘦臉的最快方法祛痘增高藥睫毛膏哪種食物可以減肥去痘印舒緩疲勞什么牌子好
二、ML-91天線的其它優勢
1、即時可用頻段很寬
普通短波車載天線受電離層變化的影響都很大，故在特定時間、天候、距離條件下，即時可用頻段不足1MHz。ML-91天線的輻射仰角很高，受電離層變化的影響小，因此即時可用頻段可達4~5MHz，且日夜頻差小（其它天線的日夜頻率相差一半），選頻很省事，甚至不必使用用ALE自適應選頻。
2、隔絕車體噪聲
常見短波車載天線的天調，都要求接地線導通連接車體，導致車體各種噪聲源（發電機、電動機、點火和電控裝置、空調、電子通信設備噪聲，機械振動和摩擦噪聲等）饋入電臺。而ML-91天線與車體絕緣安裝，隔絕了車體噪聲源，因此信號背景很干凈。
3、廣泛的極化適應性
ML-91天線可以同任何種類任何極化方式的天線良好對通，包括常用的三線、籠形、雙極、鞭狀、環狀天線等。
三、ML-91半環天線動中通的效果
根據多年來 ML-91天線在國內和國際不同地點不同地況的廣泛使用情況，可概括其通信效果如下：
0~500公里為高仰角全向通信區域，信號經常在3級以上，盲區內通信不中斷。
500~1000公里有弱方向性，順環方向較強。
通信效果不受車速影響。
不僅基站對車臺通信良好，車臺對車臺通信也同樣良好。
四、ML-91天線可以用于基站
有些用戶的樓頂無法架設大型天線，在這種條件下，將ML-91天線用做基站天線，可以解決基站電臺0~500公里全向通信需求。
有不少使用單位在樓頂架設ML-91天線取得很好的通信效果。
在樓頂架設ML-91天線需要鋪設金屬地網（連接屋頂地線），并將ML-91天線架在地網上方即可，非常方便。
五、ML-91半環天線與電臺的配接
我們可以把與ML-91天線配接的電臺分為兩類：
一類是澳大利亞產（寶麗、柯頓、科麥克）電臺、歐洲雷卡電臺、日本ICOM電臺等，可以直接配接ML-91天線（根據不同電臺改變天調的內部跳線）。
另一類是國產軍用電臺、美國和歐洲其它軍用電臺等，需在ML-91天線與電臺之間串接一個專用的自動調諧適配器。（必須注意：這類電臺的射頻端口通常帶直流電，因此必須將電臺設置在非自動天調狀態）。
