產品分為兩款：
l 頻率范圍 9 kHz ~ 3.5 GHz（加選件可擴展至20GHz）
l 搜索速度 1 GHz/s
l 16位100 MSPS模/數轉換
l 兩路獨立的接收通道，每路帶寬4 MHz
(注：可工作于６MHz單路模式；外置型第二路為2MHz）

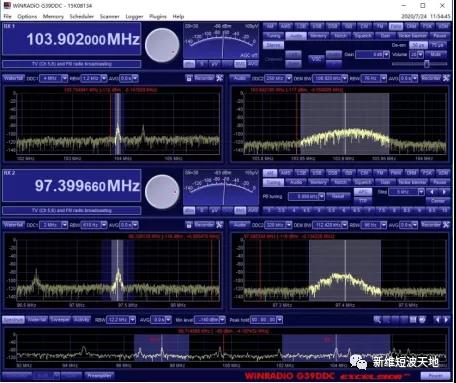

l 16 MHz寬實時頻譜分析儀
l 頻寬不限的掃頻儀
l 音頻頻譜分析儀
l 帶預緩存的音頻和DDC記錄與回放
l 連續可調的濾波器帶寬，最小步進1 Hz
l 高靈敏度
l 寬動態范圍
l 多種信號分析工具
l 多種搜索和掃描方式
l 多種精確測量工具
WR-G39DDC是基于是基于現代軟件無線電技術的寬頻段接收機，其創新的設計理念和高端元器件，使接收機的軟件化程度進一步提升，性能非常優異，與同類接收機相比具有的明顯技術優勢。

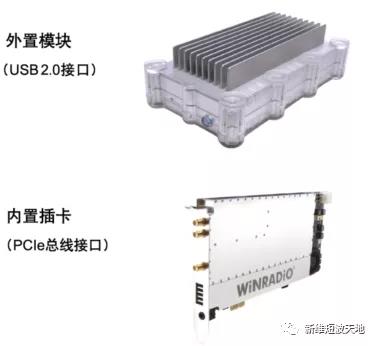

WR-G39DDC分內置和外置兩種類型，內置型安裝到PC機的PCIe插槽內，外置型通過USB接口連接到計算機。
WR-G39DDC體積小巧，配合計算機可組成用途各異的固定或移動監聽監測站。一部計算機可以控制多個WR-G39DDC模塊，監測多個信道。
接收機外殼具有極好的電磁屏蔽性能，保證接收機在嘈雜的計算機環境中正常工作。
WR-G39DDC性價比高，應用前景廣闊。
WR-G39DDC提供第三方開發支持，用戶可以自行開發基于其硬件平臺的應用軟件。
拓展產品推薦

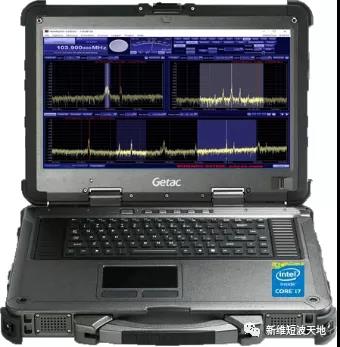

l SDR5032強固型便攜寬頻段接收機
本產品將WR-G39DDCi與高穩定性帶PCI/PCIe擴展功能的加固型便攜工控筆記本集成在一起，構成堅固、功能強大的監測系統，主要用于惡劣環境下的野外或移動監測站。
l SDR5033強固型便攜寬頻段接收機
本產品將WR-G39DDCi及WR-G20DWC下變頻器集成于高穩定性帶PCI/PCIe擴展功能的加固型便攜工控筆記本內，從而構成工作頻率范圍9KHz~20GHz的高能卓越、堅固牢靠的便攜式超寬頻段監測站。
主要技術指標
|
頻率范圍 |
9kHz～3500MHz |
|||
|
調諧分辨率 |
1Hz |
|||
|
解調方式 |
AM、AMS、LSB、USB、ISB、DSB、CW、FMN、 FMW、FSK、UDM(用戶定義)、DRM(選件) |
|||
|
IP3 |
+ 6dBm (50MHz 以下)， 間隔5 kHz + 1dBm (50MHz 以上)， 間隔10kHz (前放關閉) |
|||
|
噪聲系數 |
15dB (< 50MHz) 15dB (> 50MHz) (前置放大器關閉) 6dB (> 50MHz) (前置放大器開啟) |
|||
|
無雜散動態范圍 （SFDR） |
90dB (< 50MHz)、 87dB(> 50MHz) (前放關閉) 86dB (> 50MHz) (前放開啟) |
|||
|
最小可分辨信號 （MDS） |
-129dBm/500 Hz (< 50MHz) - 129dBm/500 Hz (> 50MHz) (前放關閉) - 138dBm/500 Hz (> 50MHz) (前放開啟) |
|||
|
RSSI靈敏度 |
-140 dBm |
|||
|
處理和錄音帶寬 |
20kHz～4MHz(24檔選擇) |
|||
|
解調處理帶寬 |
20kHz ～320kHz (13種選擇) |
|||
|
頻譜分析儀 |
16MHz寬實時頻譜，1.5kHz分辨率帶寬 |
|||
|
ADC |
16位，100MSPS |
|||
|
調諧穩定度 |
0.5 ppm(0～50℃) |
|||
|
靈敏度 AM:30%調制10 dB S+N/N SSB/CW:10 dB S+N/N FM: 3kHz頻偏12 dB S+N/N FMW: 50kHz頻偏12 dB S+N/N
|
方式 |
..<50MHz...@14MHz. |
>50MHz(前放關)@800MHz |
>50MHz(前放開)@800MHz |
|
AM |
-102dBm(1.8µV) |
-103dBm(1.6µV) |
-110dBm(0.7µV) |
|
|
SSB |
-114dBm(0.45µV) |
-114dBm(0.45µV) |
-123dBm(0.16µV) |
|
|
CW |
-122dBm(0.18µV) |
-122dBm(0.18µV) |
-130dBm(0.07µV) |
|
|
FMW |
-106dBm(1.1µV) |
-113dBm0.5µV) |
||
|
天線輸入 |
50Ω(SMA插口) |
|||
|
接口 |
WR-G39DDCi : PCI-e (1x) WR-G39DDCe: USB 2.0 高速 |
|||
|
功耗 |
最大12 W（WR-G39DDCi，PCI-e總線供電） 最大12V DC @ 1.5 A （WR-G39DDCe） |
|||
|
工作溫度 |
0～5０℃ |
|||
