● 雙頻率范圍及對應的雙射頻輸入端口

● 88MHz / 72MHz 實時頻譜分析儀

● 64MHz 記錄及處理帶寬

       WR-G65DDC 采用射頻直接采樣、數字下變頻體系結構，先進的設計理念，以及16 位210 MSPS 的ADC 等先進的器件，其卓越的性能使接收機獨具一格，應用前景廣闊。在《世界廣播電視年鑒》WRTH 2019 的接收機測評結果中，專家們對這個接收機給予了極高的評價，認為它將軟件接收機提高到一個嶄新的高度，無論是性能還是功能，都堪稱是他們用過的最好、最強大的軟件接收機。

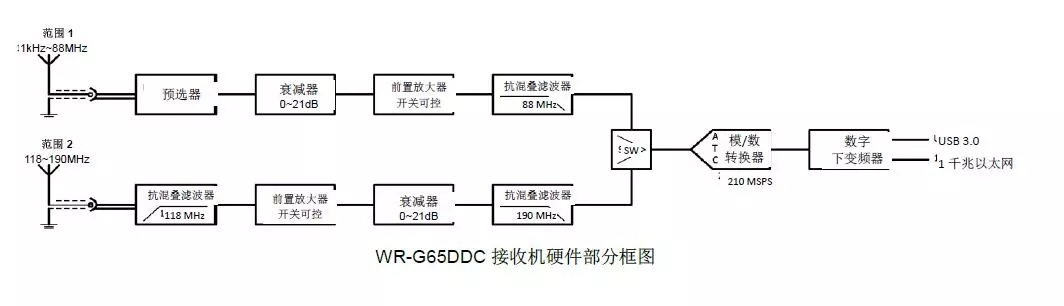

如上圖所示，WR-G65DDC具有兩個獨立并互斥的射頻輸入，工作頻率范圍分別為1 kHz～88 MHz和118 MHz～190 MHz。

頻率范圍1的信號鏈起始于天線輸入及其相關的保護和阻抗匹配電路，緊隨其后的是預選器和衰減器。

預選器包含的是用戶可配置的濾波器組，可以過濾掉接收信號附近的強頻率，以減少過載和互調失真。

衰減器可從0~21dB以3 dB增量進行調整，用來降低靠近強臺站的信號電平。衰減器可以手動操作，或由接收機自動確定最佳電平以避免過載。

然后信號經過可切換的低噪低失真前置放大器，用戶可以控制啟用或禁用。

放大器之后是抗混疊濾波器，這是數字化所必需的。

頻率范圍2的信號鏈在天線輸入之后則是118 MHz高通抗混疊濾波器，同時有效地抑制掉調頻廣播頻段。

然后信號經過可切換的低噪聲低失真前置放大器、可調整的衰減器，接下來是190 MHz的抗混疊低通濾波器。

來自兩個輸入通道不同頻率范圍的信號到達信號開關處后，由信號開關根據調諧頻率來選擇相應的通道進行接入。請注意，同時只有一路可以使用。

然后信號由16位模數轉換器（ADC）以210 MSPS（每秒百萬次采樣）對輸入信號進行采樣，為隨后的數字下變頻（DDC）產生穩定的數字化數據。

然后，數字化數據通過USB 3.0或千兆以太網（1000 BaseT）到計算機，由計算機提供所有的額外處理，濾波、解調、信號強度測量、噪聲控制、噪聲消隱、陷波、音頻濾波等功能。

DDC處理的頻譜塊可以被計算機記錄和回放，使“重新接收”位于塊內任何地方的信號成為可能。DDC塊的最大寬度（稱為DDC帶寬）通過USB 3.0連接時最大為64 MHz，通過千兆以太網連接時，受其吞吐量的限制，最大只有16MHz。

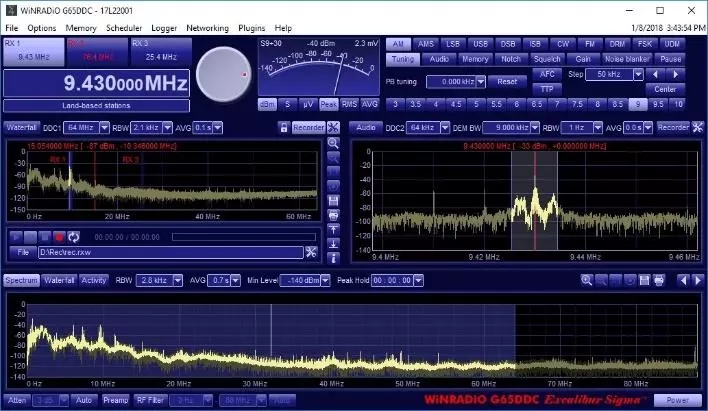

1 kHz～88 MHz或118～190 MHz 頻段的實時頻譜分析儀可以為用戶實時展現當時當?shù)厝啃盘柤捌渥兓闆r。用戶可以方便地發現所關注的信號，并及時點擊進行解調分析。

最大64 MHz DDC（數字下變頻）帶寬均可用于記錄和解調，在整個頻帶內允許三個解調器同時接收和解碼無線電信號，記錄數據的離線回放分析為稍縱即逝的短信號捕獲分析提供了技術基礎，是跳頻信號分析的理想選擇。通過獲取連續的DDC數據流，可在此基礎上實現關注帶內更多信號的同時解調分析。

WR-G65DDC支持應用開發，提供API工具的SDK文檔和例程等，在其軟件中留有用戶程序的XRS插件入口。還可提供外部基準時鐘輸入和輸出，相干時鐘輸入，1PPS脈沖輸入以及FPGA接口等選件，可用于相位相干系統配置，如高性能的干涉儀測向應用。此外，還可有立體聲模擬輸出以及寬音頻（10 Hz-150kHz）輸出。專用的數據端口可提供諸如通用I/O（GPIO）、高速數據輸出（HSP），或傳統的RS232接口。

接收機外殼能夠有效屏蔽干擾，保證接收機在嘈雜的計算機環境中工作。接收機需要12V直流供電，功率需求小于12瓦，當通過LAN口連接時，內置PoE功能使接收機可以通過連接的較長以太網電纜供電和進行操作。

WR-G65DDC具有商用軟件接收機少見的高性能和功能，濾波器帶寬連續可調，最小步進1 Hz；瀑布顯示功能和音頻頻譜分析儀；中頻、音頻錄音及回放；高IP3（+40 dBm）；高靈敏度（噪聲系數6dB）；大動態范圍（111 dB）；良好的頻率穩定性（0.1 ppm）；可選的低噪聲前置放大器；內部自我診斷和溫度管理等。

接收機完全由軟件定義，通過修改軟件就可以添加額外的解調或解碼模式。軟件化還大量簡化了元器件，降低了器件一致性和老化的影響，提高了可靠性，使接收機性能長期穩定。

       對于寬帶射頻直采接收機，我們必然關注高靈敏度與大動態范圍共存，也就是要求接收機在高靈敏度模式下同時具有大動態范圍。WR-G65DDC接收機在接收機前端配置了超高線性度放大器，從而具有接收超強大信號的性能，同時還能提供良好的靈敏度。在64MHz帶內，同時實現MDS（最小可識別信號） -128 dBm @ 10 MHz, 500 Hz BW (前放關) -135 dBm @ 10 MHz, 500 Hz BW (前放開)和SFDR （無雜散動態范圍）111 dB (前放關)109 dB (前放開) 。這不能不說是無線電接收技術的新創舉。
