1、部隊通信指揮中心系統的設計目標
11、通信指揮功能
◆ 實現緊急情況的收集、顯示、上報功能。即在指揮中心內能通過網絡傳輸和其他通信方式實時接收、顯示、上報緊急情況的現場文字、圖片、語言信息，并能通過終端服務器和顯示屏隨時調閱緊急情況子系統的文字、圖片信息；
◆ 實現遠程指揮功能。在執行突發任務時，可依托網絡，運用語言、文字、圖片信息迅速實現對各個子系統和現場實時遠程指揮；
◆ 實現通信指揮輔助決策功能。即通過地理信息系統，電子地圖以及其它相關軟件，迅速查詢，顯示警力部署狀況，進行戰術計算，為擬制處置預案提供可靠的參考數據。
12、遠程監控功能
◆ 通過衛星信道輸送視頻信號，實現對“處突”現場進行實時監控。(可預留端口)；
◆ 通過裝備GPS終端，實現在地理信息系統和數字化地圖上實時顯示參戰警員的位置，為局領導正確實施指揮提供依據。(可預留端口)；
◆ 利用地、市的“三級網”，實現對各子系統所有監控目標實時監控或調閱。
13 視頻會議功能
1) 實現召開各類會議的功能；
2) 實現召開遠程視頻會議的功能。
2、設計思想
(1)以指揮中心信息管理、地理信息管理、大屏幕監控及顯示、指揮調度為核心，提高管理效率、管理精度、管理力度；
(2)基于開放式技術，提供系統在容量、功能等各個方面發展的基礎，保護投資；
(3)模塊化支持業務功能變化的升級；
(4)高可靠性，具備極高的處理容錯能力和平臺容錯設計，并能保證數據安全；
(5)先進、實用、成熟的管理系統；
(6)友好的操作界面。
21、通信指揮中心系統設計遵循的原則
◆ 可靠性：系統運行要建立在堅實的軟件、硬件基礎上，這是系統穩定可靠運行的前提。在此基礎上，應急指揮中心系統管理軟件與操作系統及其他應用軟件應有比較明確的接口規范。應用系統要經過反復測試，有較強的容錯能力，確保可靠運行；
◆ 實用性：軟件開發要依據應急指揮中心的具體工作需要，必須符合指揮中心的工作流程；
◆ 先進性：系統開發的起點要高，采用的軟件平臺要盡可能是目前世界上公認較先進的技術平臺。在此基礎上，采用先進的模塊化程序設計和先進的設計思想，最終使系統在技術上達到國內領先水平；
◆ 可擴展性：系統建設是一個逐步發展的進程，要求系統能夠隨著各種先進技術的出現，有足夠的擴展升級的余地；
通過應急指揮中心系統，可以實現上下級之間的命令下達、工作匯報、文件實時傳送、事件監控及紀錄等多項功能，極大地提高了人員的工作效率。
22、通信指揮中心系統的總體構成
◆ 大屏幕顯示系統；
◆ 信息管理系統；
◆ 網絡電視監控管理系統；
◆ 遠程網絡傳輸系統；
◆ 電子地圖GIS系統；
◆ 視頻會議系統；
◆ 對講、廣播系統；
◆ 指揮中心機房建設
23、通信指揮中心各系統概述

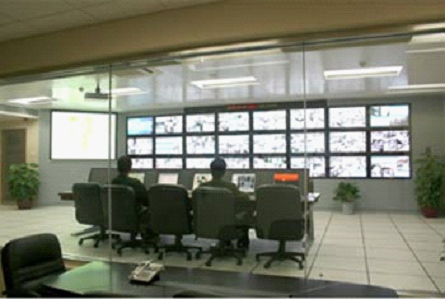

(1) 大屏幕顯示系統：
主要功能與要求
大屏幕顯示系統的設計首先要提出需求，以下為通用的主要功能與要求。
◆ 信息接收
系統不僅要能接收VGA、RGB、網絡計算機信息，還要能接收寬帶語音、視頻信號，并能根據需要進行適當的信息轉換。
◆ 信息顯示
系統能以多媒體的形式發布共享信息，能以不同的模式、按照劃分區域顯示態勢、文本、表格和視頻圖像信息。要求態勢顯示清晰、分辨率高，文字、圖像顯示清晰穩定。BSV液晶拼接技術實現了系統開窗漫游、畫中畫功能。
◆ 預覽、攝像與切換
為保證投影顯示信息的準確性和質量，系統必須具有預覽功能，用于圖像的預審。顯示大廳內應安裝攝像機，用以提取管理控制機構工作的視頻圖像。系統應具有切換顯示功能，滿足多路信息顯示需要。
◆ 電視電話會議
系統能利用監控、預覽、切換、通信及終端控制設備，保持與有關方面的視訊聯系，隨時可以召開電視電話會議。
◆ 控制方式
系統允許領導人員、業務工作人員、保障人員，以集中控制、移動控制、授權控制的方式，對大屏幕進行開關機、開設窗口、選擇信源、投影顯示、調整音響和照明等操作。
(2) 信息管理系統：
◆ 數據處理功能。包括數據收集和輸入、數據傳輸、數據存儲、數據加工和輸出；
◆ 預測功能。運用現代數學方法、統計方法和模擬方法，根據過去的數據預測外來的情況；
◆ 計劃功能。根據企業提供的約束條件，合理地安排各職能部門的計劃，按照不同的管理層，提供不同的管理層，提供相應的計劃報告；
◆ 控制功能。根據各職能部門提供的數據，對計劃的執行情況進行檢測、檢測、比較執行與計劃的差異，對差異情況分析其原因；
◆ 輔助決策功能。采用各種數學模型和所存儲的大量數據，及時推倒出有關問題的最優解或滿意解，輔助各級管理人員進行決策，以期合理利用人財物和信息資源，取得較大的經濟效益。
(3)網絡電視監控管理系統：
◆ 本地錄像，保存一定時間段內的本地視頻監控錄像資料，并能方便地查詢、取證，為事后調查提供依據。
◆ 遠程視頻監控監控人員可遠程任意調取網吧存儲的監控圖像，并可遠程發出控制指令，錄像資料的智能化檢索、回放、調整攝像機鏡頭焦距、控制云臺進行巡視或局部細節觀察。◆ 權限管理為保證上網人員的隱私和錄像資料的安全，系統具有操作權限管理，系統登錄、操作進行嚴格的權限控制，保證系統的安全性。

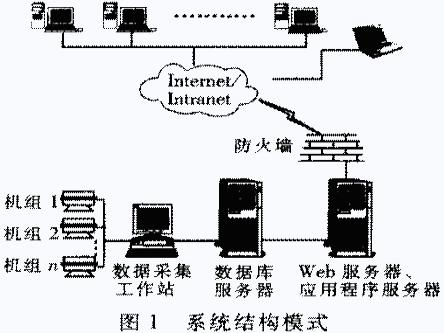

(4) 遠程網絡傳輸系統:
遠程傳輸監控系統可以通過標準電話線、寬帶及ISDN 數據線或直接連接, 普通電話線以15fps的速度傳輸音頻及視頻圖象該系統具有您需要的所有優點它允許同時對六個場所進行監控并且提供瞬時視頻警報核實功能是節儉人力、物力和時間的經濟實惠的遠程傳輸監控系統

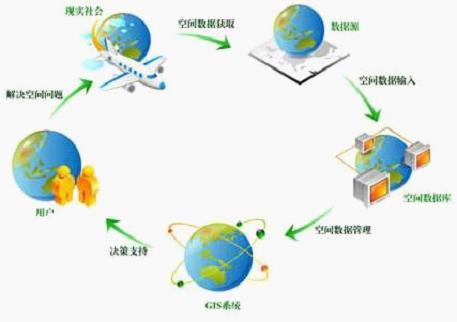

(5) 電子地圖GIS系統：
GIS即地理信息系統（Geographic Information System），地理信息系統是以地理空間數據庫為基礎，在計算機軟硬件的支持下，運用系統工程和信息科學的理論，科學管理和綜合分析具有空間內涵的地理 數據，以提供管理、決策等所需信息的技術系統。簡單的說，GIS是綜合處理和分析地理空間數據的一種技術系統，是以測繪測量為基礎，以數據庫作為數據儲存 和使用的數據源，以計算機編程為平臺的全球空間分析即時技術。地理信息系統作為獲取、存儲、分析和管理地理空間數據的重要工具、技術和學科，近年來得到了 廣泛關注和迅猛發展。
(6) 視頻會議系統：
一般的視頻會議系統包括MCU多點控制器(視頻會議服務器)、會議室終端、PC桌面型終端、電話接入網關(PSTNGateway)、 Gatekeeper(網閘)等幾個部分。各種不同的終端都連入MCU進行集中交換，組成一個視頻會議網絡。此外，語音會議系統可以讓所有桌面用戶通過 PC參與語音會議，這些是在視頻會議基礎上的衍生。目前，語音系統也是多功能視頻會議的一個參考條件。
（7）對講、廣播系統：
◆ 公共區域的背景音樂系統
在公共區域設置背景音樂，可以創造舒適、和諧的氛圍。隨著人們文化素質的不斷提高和思想意識的不斷更新，現在對于公共區域背景音樂的使用已不再局 限于其他公共場所，它已經被廣泛的使用于所有的現代化建筑中。廠方在選用設備時，應根據資金情況盡量選用性能穩定、使用壽命長的設備。
◆ 生產管理廣播 按照生產車間、辦公室或樓層設置分區廣播，主要用以生產調度和對管理的廣播，也可以定時播出音樂或廣播節目等，可以起到放松緊張的心情和消除疲乏的作用。
◆ 緊急事故廣播系統
緊急事故廣播在智能廠房建筑的設計中，通常被列為消防自動控制的一個聯動部分，而實際施工中它是作為廣播系統的一部分進行的。 在廣播系統中消防廣播具有絕對優先權，它的信號所到的揚聲器應無條件暢通無阻，包括切斷所有其它廣播和處于開啟和關斷的音控器，相應區域內的所有揚聲器應 全功率工作。 消防規范上有明文規定消防廣播應為N+1形式。當消防系統向本系統發出二次確認后的報警區域信號時，本系統將不做任何單獨確認的執行該信號，并自動實現 N+1功能，同時自動啟動已錄好的廣播信息或人工播放事故廣播，另外消防分區控制器應還具有手動切換和全切兩種功能，供用戶根據消防系統的實際需要做相應 安排。

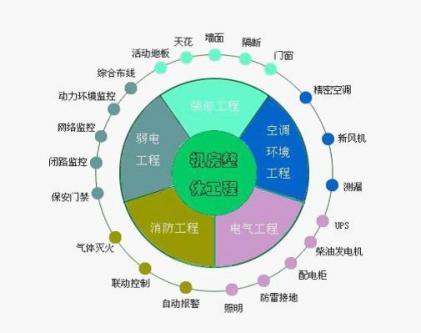

（8）指揮中心機房建設
◆ 機房裝飾：抗靜電地板鋪設、棚頂墻體裝修、天棚及地面防塵處理、門窗等；
◆ 供配電系統：供電系統、配電系統、照明、應急照明、UPS電源； 空調新風系統：機房精密空調、新風換氣系統； 消防報警系統：消防報警、手提式滅火器； 防盜報警系統：紅外報警系統； 防雷接地系統：電源防雷擊抗浪涌保護、等電位連接、靜電泄放等、接地系統。
