天翼訊通光纖矩陣在軍隊指揮調度領域的應用方案

2015-08-11 09:02:39

來源:


一、概述
信息化是當今世界發展的重要趨勢,信息技術的高速發展,以前所未有的速度推動著世界新軍事革命向前邁進,信息已成為軍事領域最活躍的因素。在指揮中心大信息量、高數據流以及多路監控業務需求的情況下,安全可靠的信息傳輸通道能夠靈活方便地提供一個內容豐富、準確高效的信息圖像傳輸平臺,能夠?qū)Ω鞣N視頻信號、和相關資訊進行實時的監控和智能化管理,使監管人員能及時提出預案、方案和決策意見,確保指揮系統的決策、命令能夠穩妥迅速地傳達執行并反饋,從而保證整個指揮系統具有聯動性、高效性、完整性。
軍隊指揮調度系統作為作戰分析決策重要平臺,其核心部分由多媒體調度、音視頻通信、GPS/北斗定位、GIS地理信息及安全防護等信多個息交互系統共同構建。戰爭時期,它肩負著戰時資源調配、戰略分析制定、作戰任務下達、戰況實時反饋及作戰信息、數據、人員交互的任務。在和平時期,它支持軍事演練、模擬決策、多部隊集中會議及軍隊駐地的偵查信息動態監測等相關防務工作的順利進行。軍隊指揮調度系統直接關系到國家安全、人民生命財產安全、邊防安全和軍隊作戰能力等重大問題,它的穩定運行是保護國家安全的重要保障之一。
二、系統需求分析
作戰指揮中心主要包括大屏幕顯示系統、指揮大廳LED信息發布系統、 語音指揮調度系統、戰術分析電子沙盤系統、戰術分析會議系統、中央集成控制系統、指揮中心桌面信息系統、哨位報警報告系統、現場圖像采集系統、網上教育訓練系統、不間斷供電系統,實現“動中通聯、動中可視、動中定位、動中管控” 目標。部隊指揮調度體系在通信上有其特殊性,要求多媒體調度具有高度的安全性和穩定性,同時也擁有更敏捷的運行能力,所以在整個系統上會有更多特殊的需求點:
1、可將下級所有部隊信息匯集到軍區指揮調度中心,亦可將指揮調度中心下達的指令或分發的資料傳遞給下級所有部隊或指定部隊。通過指揮中心的權限設定和安全密令,下級部隊間可查看指定的一個或多個部隊傳遞的信息,提高溝效率。
2、指揮決策大屏上能夠靈活地同時呈現GPS/北斗定位系統信息、GIS地理信息、以及下級部隊提交的各類音視信息或其它資料,以便進行信息對比分析,提高作戰決策速度。
3、信號能夠進行長距無損傳輸處理,主干線材能夠更好應對戰爭可能引發的高溫、電磁干擾及酸堿失衡等惡劣環境。采用當下可保障信號更安全傳輸?shù)牟牧希档托畔⒈桓`取的風險。
4、決策過程能夠同步記錄,方便作戰信息整合,依靠客觀資料存檔克服人腦的記憶局限,提高決策參考資源的準確性。同時資料存檔有利于后期分析戰事,提升作戰水平。
5、指揮調度中心和下級部隊能夠即時查看相應的信息,要求信息傳遞交互敏捷高效。


三、方案設計原則
軍隊指揮調度的多媒體調度系統的設計要咬定“高效”、“安全”、“穩定”這三個因素不放松,在此基礎上堅持智能化、人性化的設計原則:
1、敏捷高效。系統內信息、數據、通訊員及決策員之間可進行即時交互,無延遲各分隊人員分布、裝備配備、所處位置、戰斗進展狀況等通過大屏幕盡收眼底,網上搜索、監控、指揮、調配和裝備轉移等任務有序進行
2、信息安全。系統光纖化使敵方難以通過物理手段或軟件手段這兩者中的任何一種竊取我方信息。
3、穩定可靠。系統性能穩定,雙光纖信息備份,雙冗余電源供電,強制散熱,可長時間無障礙工作,不延誤戰機堅固、穩定的傳輸通道保障了現場音視頻信號保真、實時的遠程傳遞。
4、便于擴展。系統預留擴展空間,方便后期更多不同信號的接入,增強系統適應能力。
5、智能化、人性化。利用現代智能化控制手段,KVM切換實現人機分離、Scaler技術無縫完美切換,讓系統使用更簡便且操作流程符合用戶習慣。
四、方案設計詳解
1、通過光纖傳輸設備將多達288個處于不同地區的下級部隊信息統一匯聚到軍區指揮中心,最遠的距離可達到80公里。光纖獨有的抗電磁干擾、沒有電磁輻射、不被竊聽不會產生串訊的干擾等特點以及耐酸、耐堿的超強環境適應性,決定了光纖非常適合于作戰需求的遠距離傳輸。
2、指揮中心的光纖矩陣系統負責接收來自288下級部隊的單點信息,每個單點可同時接入不同接口的視頻信號音頻信號電話以太網USB鍵盤鼠標等各種信號。指揮中心根據所需信息自由調取。并可將信息命令快速下達給相關單位。
3、指揮中心的大屏幕呈現系統最多可選擇來自不同下級部隊的音視頻信息或GPS/北斗定位系統、GIS地理信息系統等16種信號同時顯示,以便進行信息對比分析。
4、指揮調度系統可全程記錄指揮中心整個指揮過程的視音頻信息,并及時儲存管理,方便后期使用時隨時調取。
5、系統內嵌局域網控制,與部隊內部局域網相連,使用人員只需通過手持設備登錄局域網IP地址實現的一鍵信息調用,整個系統更加智能化、人性化,符合現代軍事信息化建設的要求。
6、指揮中心可根據各地區下級部隊的級別情況,設置權限密鑰,288個不同地區下級部隊在所擁有的操作權限內可自由調取相關信息。
7、多功能操作臺上安放有顯示器,控制鍵盤,電話機,電腦鍵盤,對講話筒,超短波基地臺或手持無線對講機,打印機及其他相關設備。整個系統操作多樣化、靈活可用、模塊化設計更加便捷、豐富的輸入輸出接口隨意配置,安全可靠、實用方便!

產品應用拓撲圖:



五、方案組成及設備清單

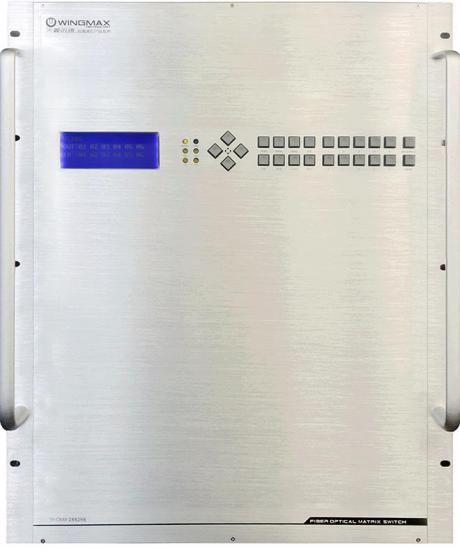

1、高清KVM光矩陣系列:TY-OMX288288,支持288路光纖信號輸入、288路光纖信號輸出,以光纖作為傳輸介質,采用全數字壓縮技術,實現圖像點對點的完美顯示。配合HF系列KVM光端機可實現正真零延遲光纖KVM切換、人機分離;配合Scaler功能光端機可實現鍵盤、鼠標、顯示器高速無縫完美切換;配合無線路由和中控,可實現終端瀏覽器智能手機、平板電腦等智能終端靈活控制。光纖獨有的抗電磁干擾、沒有電磁輻射、不易被竊聽、不會產生串訊的干擾特點更適合于國防、航空、涉密等行業。

2、高清光端機系列:自主專利、FPGA設計,一根LC接口光纖,支持DVI,VGA,HDMI,SDI接口,可將多種業務超遠距離傳輸,最遠可傳輸80KmKVM功能使得鍵盤鼠標即可實現遠程控制切換;強大的Scaler技術任意縮放分辨率;全數字、純透明,無延遲、無壓縮、無丟幀傳輸;高分辨率EDID讀寫按鈕等特色功能,適用于高要求指揮調度中心。

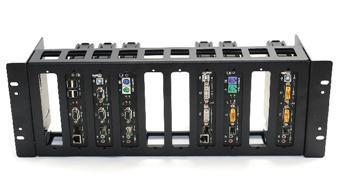

2、TY-RACK-4U集中型混插機框是一款集中管理的機架式中心系統,可以插入多業務視頻光端機系列卡片,多口光纖收發器系列卡片



序號
產品名稱
型號
數量
1
KVM光纖矩陣
TY-OMX288288
1套
2
DVI高清KVM光端機
TY-HFD321/RX
145臺

VGA高清KVM光端機
TY-HFV301S/RX
143臺
3
DVI高清KVM光端機
TY-HFD321/TX
98
4
SDI高清KVM光端機
TY-HFS301/TX
46
5
VGA高清KVM光端機
TY-HFV321/TX
84
6
CVBS高清KVM光端機
TY-HFC321/TX
60臺
7
混插機框
TY-RACK-4U
50臺
8
無線路由器

1臺
9
中控

1套
