    短波盲區的形成機理在一些教材和專著中都有論述，是由于地波傳播在十幾公里衰竭，而天線缺少高仰角成分，天波從高空電離層反射落地約一百公里，故在十幾公里至一百公里區間就產生了盲區現象，軍隊教材稱為靜區。由此可見，解決盲區要從選擇高仰角天線入手，與電臺無關。

    由于部隊作戰、人防公安武警執行應急反恐任務，工作地域大都在一百公里之內，因此解決短波車載臺的盲區就成為熱點話題。可以肯定，大量使用的車載鞭狀天線是無法消除盲區的，這是因為鞭天線屬于地波天線，在70°以上仰角空間是方向圖空白區。由于缺少高仰角輻射，無法拉近天波反射落地的距離。那么采用什么樣的天線才能有效消除盲區呢？經過多年實踐檢驗，業界已公認消除盲區的最佳天線是高能諧振環天線，其他車載天線可能對改善盲區有一些作用，但效果都不理想。

HQL-V高能諧振環短波車載天線實現100公里內全向無盲區，主要基于兩個重要技術條件。一個條件是直立單環形態，這種天線形態的方向圖橫剖面接近圓形，其仰角方向大約在20-90°，而且越是趨向高仰角方向輻射越強。另一個重要的條件，也是經常被忽略的，就是這種天線配裝了電流諧振型自動天調，天調內部是一個自動檢測頻率進行調諧控制的大功率空氣電容器，也就是說這種天線是L和C串聯結構。當電臺向天線輸送信號時，天線調諧器依據信號頻點調節電容，搜索最大射頻電流值，經過校正檢測鎖定最大射頻電流后就完成了諧振，其技術原理簡單，但實現超窄帶檢測定位則是復雜的技術過程，這也正是這種天線的技術價值所在。諧振的結果是高Q值，也就是射頻電流的放大倍數。在多數頻點上，完成諧振后的諧振環天線，Q值要比普通自動天調的調諧結果高十幾倍至幾十倍。可以想見，在環體所定義的方向圖上，強力的窄帶射頻能量保證天波信號有效入射電離層，進而保證了反射落地后接收臺地域的足夠場強（見圖1）。

圖1

    現在有些稱為“半環”（外觀像半個環，實質上是完整的環）的車載環天線，實際上只具備了上述兩大技術條件的一半：只有直立單環形態，而沒有配裝諧振型天調。這類“半環天線”的自動天調大都是常見的阻抗匹配調諧類型，調諧目的是實現電臺與自動天調的之間的阻抗匹配，不產生諧振，故不能獲取高Q值射頻電流。歷史上在不同場合多次進行的對比測試表明，采用普通天調結合環天線，即使電壓駐波比達到1:1的理想狀態，在幾十公里的距離上信號也很微弱甚至沒有，而在同一副環天線上換用諧振型自動天調立刻獲得滿意的信號質量。這兩類環天線從技術角度來看是兩種不同用途的產品：HQL-V高能諧振環天線解決了近距離盲區問題，但通信距離超過200公里后出現方向性，車輛在行進中可能由于方向角偏差而影響通信效果，如果方向角得當可通1200公里。采用普通天調的環天線在一百公里內的通信效果不行，但其最遠通信距離可超過兩千公里，方向性不明顯，因此這類“半環天線”更適合遠距離通信。

    用戶在選型時怎樣區分高能諧振環天線和普通環天線呢？可以簡單地注意兩個技術指標：一 是頻率范圍。普通自動天調都滿足短波2-30MHz全頻段調諧范圍，而諧振環天線受到電容器的容值范圍限制以及環體尺寸的影響，通常頻率范圍在4-13MHz之間。 這里應特別指出，理論上電離層允許高仰角電波折射的頻率范圍約在3-15MHz之間，此頻率范圍之外的信號不能反射回地面，因此3-15MHz范圍之外的信號對消除近距離盲區沒有意義。二看調諧速度。普通自動天調由于是電壓調諧型，可以記憶多個頻點，因此調諧速度快（200毫秒以內），而諧振型自動天調由于是機械式調諧，調速最快也要超過兩秒。調速不快當然是HQL-V高能諧振環短波車載天線固有的弱點，但無法周全。應該說在緊急情況下，能通的上比調速快更有意義。

   HQL-V天線的頻率范圍在3.9-13.3MHz，調速2-3秒，承載功率150WPEP。其基架長1.2米，寬1米，這是經過多年產品優化設計所達到的最小尺寸（見圖2），與幾年前流行的1.9米長的諧振環天線相比，實際通信時能感受到信號強度的細微差別，但完全能夠滿足中近距離通信需求。應該說這個基架面積是世界所有諧振環天線產品中最小的，在一輛小型越野車上安裝后還可留出車頂一半空間安裝衛星動中通天線或其他設備。

此外，最新的HQL-V高能諧振環短波車載天線增加了環體電控升降裝置，環體在通信時立起，在車輛通過低矮障礙或入庫時可放平，控制升降在車內完成，人員不用下車，這為使用單位帶來很大便利。

圖2

    為了使這副天線能夠與國產軍用電臺對接，北京新維科麥電信設備有限公司專門研發了調諧適配器，適配器串接在電臺與天線之間，支持目前國內各大短波廠在產的125W軍用短波電臺。如果配接寶麗、柯頓等進口電臺則不需要適配器。

    HQL-B高能諧振環短波基站天線

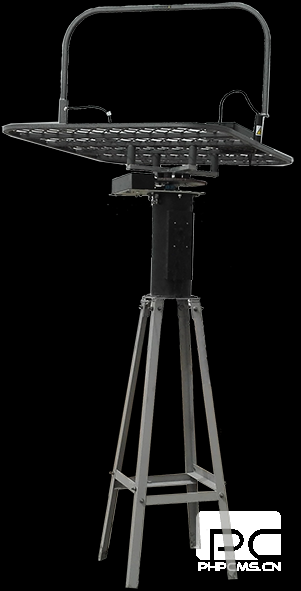

    HQL-B基站天線與HQL-V車載天線在技術原理上完全相同，但其使用意義完全不同。HQL-B天線的主要用途并非解決近距離盲區（大多數短波基站天線都能實現近距離無盲區），這種天線的最大意義在于體積極小，其基架面積為1.2×1.5米，實際架高（樓面至環頂）約3米（見圖3），完全不需要其他短波基站天線的大面積場地（例如三線天線需要的最小場地為30×10米），只需4×4米見方的無遮擋空間就可以架設，這對現代樓頂面積狹小、設備雜亂的場地條件來說實在是太有用了，解決了很多用戶無法在樓頂架設大型天線的困擾。

    還有一點也是讓很多單位感興趣的，就是隱蔽性。某些軍用警用單位不希望天線目標太大，還有些單位希望樓頂美觀，HQL-B高能諧振環短波基站天線完全滿足這類需求。在一棟4層高的樓頂架設HQL-B基站天線后，站在地面上看不到天線的存在。

圖3

    HQL-B基站天線提供電控轉向柱選件，這種電控用來調整方向角。如前述，HQL高能諧振環天線在200公里外有方向性。HQL-B天線通過調整方向角可獲取最佳通信質量，這在多次實際工程和測試中得到驗證。由于HQL-B基站天線的最大通信距離為1200公里，因此適合省級以下短波通信網的固定基站配裝。

    針對短波電臺（含天線）與操作終端遠距離遙控的設備形式，可以選購環天線遠程遙控系統，包括兩方面功能：一是遙控天線進行調諧，二是遙控天線轉動。
