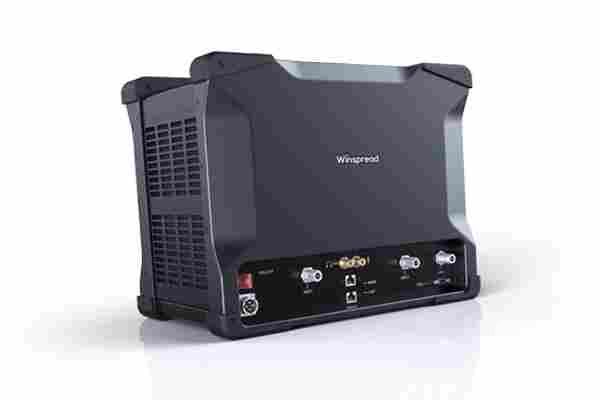

Wispread TD-LTE一體化多媒體便攜基站，是聞遠通信研發的一款靈活機動且可靠穩定的寬帶應急通信系統，適用于在突發現場快速部署應急通信網絡，提供語音、視頻、定位以及全方位數據支撐。在公網癱瘓或其他惡劣環境條件下，能夠有效保證在第一時間搭建現場應急通信系統，為現場作業提供有效保障，實現協同和現場指揮。
多媒體便攜基站采用全封閉箱體設計，將核心網、基帶單元、射頻單元、多媒體集群調度系統、天饋系統集成在一起，模塊化設計，功能齊全，可以快速部署開通現場通信網絡，實現現場LTE/WIFI/模擬對講等多種通信網絡部署，并且實現與衛星通信、短波電臺、4g公網、PSTN、網絡的互通互聯。
接口豐富：
220V航空電源接口；1個VGA接口；1個GPS天線接口；兩個千兆以太網接口；兩個射頻通道接口；一個語音輸入輸出接口，2個USB接口
模塊設計：
硬件均模塊化布局，靈活部署，升級，可按照客戶需求進行靈活配置，節約客戶成本，滿足不同條件需求。平臺遵循控制、業務分離的原則，滿足客戶快速開發業務的需求。
處理能力：
采用多核處理器、網絡處理器、DSP等不同板卡，面向不同類型的應用，提供強大的處理能力，多核處理器提供硬件加密引擎。控制面，采用x86多核處理器，支持強大的信令及協議處理能力。
產品參數：
|
規格 |
參數 |
屬性 |
|
BBU硬件規格 |
基帶處理器 |
TMS320TCI6614基帶處理器 -4*1.2GHz TMS320C66x™ DSP 內核子系統 -1.2 GHz ARM Cortex A8 微處理器 |
|
RAM |
DDR3，2G byte |
|
|
FLASH |
NOR，1G bit |
|
|
接口 |
2個千兆以太網電口 1個千兆以太網光口 1個CPRI接口 |
|
|
同步 |
GPS，北斗，空口監聽同步，時鐘同步 |
|
|
其他 |
單板集成AD9361，可工作于1.4GHz-2.6GHz頻段并提供外接功放接口 |
|
|
RF性能 |
滿足3GPP TS 36.104 |
|
|
RF規格 |
MIMO |
2x2 |
|
覆蓋半徑 |
最大10Km |
|
|
工作頻段 |
支持TDD模式 1.8G/1.4GHz/400MHz |
|
|
發射功率 |
雙通道20W |
|
|
功能規格 |
3GPP |
Release 9，可向下兼容 |
|
工作帶寬 |
5M/10M/20M |
|
|
配置模式 |
Config0：上行27Mbps，下行30Mbps Config1：上行17Mbps，下行60Mbps |
|
|
特殊時隙配置 |
10:2:2、3:9:2 |
|
|
S1 切換 |
同頻、異頻 |
|
|
X2 切換 |
同頻、異頻 |
|
|
系統配置方式 |
客戶端 |
|
|
遠程升級 |
支持 |
|
|
PC |
操作系統 |
默認win7 |
|
屏幕 |
15寸十點電容觸摸屏，分辨率1024*768 |
|
|
硬盤 |
SSD固態硬盤60G |
|
|
USB |
×2 |
|
|
揚聲器 |
杜比先進音頻技術 |
|
|
整機接口規格 |
TD-LTE天線（外置） |
射頻N口母頭*2 |
|
GPS 接收天線 |
×1（N口母頭 ），AC 5v |
|
|
以太網接口 |
x2 1000BASE-T，RJ-45 |
|
|
音頻接口 |
耳機 ×1 麥克風×1 VGA×1 |
|
|
LED 指示 |
電源、運行狀態、告警等 |
|
|
整機 |
工作電壓 |
AC 220V |
|
整機功耗 |
<200W |
|
|
重量 |
23kg |
|
|
尺寸 |
280*380*450 mm |
|
|
工作環境 |
工作溫度（整機自然散熱） |
-40°C~75°C |
|
存放溫度 |
-40℃~70℃
|
