無線應急通信設備的選用應具有以下特點：受地理環境和氣候條件影響最小且沒有傳輸距離的限制；自成體系，具有很強的獨立性、機動性；實用性、可靠性強，操作方便；考慮在突發現場沒有公網情況下，建立現場應急通信網絡及現場應急通信指揮調度系統，能夠快速地建立臨時通信服務；能夠傳輸語音、數據業務。
1. 保障在監區犯人需要應急轉移和對突發事件處置時，監獄指揮中心需要派應急指揮通信車到達應急現場，指揮現場干警進行緊急處置突發事件，確保監管安全。
2. 監獄指揮中心需要能及時與應急指揮通信車、囚車進行無線通信聯絡，確保管理局領導隨時掌握應急現場情況及指揮。
3. 在監獄應對突發事件時還需要監獄民警、武警、公安干警的等各部門的協同作戰，因此各監獄需要配備可實現各協同單位通信設備能互聯互通的便攜式應急通信調度裝備。
4. 在抓捕脫逃犯人工作過程中，需要不確定現場大范圍的進行搜捕，保障干警大范圍相互之間的無線通信是抓捕工作順利進行的必要保證。
項目需求
1. 要求在指揮通信車配備相應的無線應急通信裝備，可實現應急現場快速部署的大范圍無線語音應急通信，同時可與省監獄應急指揮中心快速建立無線通信聯絡。
2. 在遇到緊急情況需要對某個監獄犯人轉移時，要求在轉移犯人的車隊前車至尾車之間實現無縫無線語音通信。
3. 在搜捕脫逃犯人時，要求在復雜的地形情況下能臨時快速部署大范圍的無線應急通信網，保障搜捕干警信息暢通。
4. 每個監獄應配備可臨時任意接入多種不同無線通信設備的現場應急通信互聯終端設備，保障突發事件來臨需要監獄民警、武警、公安干警等不同部門協同作戰、通力協作時，可快速將各部門無線通信設備接入到系統里能實現不同部門之間設備的互聯互通。
一、 方案設計
(一) 凱池無線應急通信系統組成
(二) 凱池超短波單頻自組網通信系統設計
1. 系統設計
(1) 設計在監獄管理局應急指揮通信車上安裝一套車載超短波單頻自組網基站，在遇到緊急情況需要轉移某個監獄全體犯人時，如果臨時押運犯人車隊車輛過多，車隊太長，押運車輛內的全部干警之間無法實現無線語音通信時，可選擇臨時在部分押運車上安裝一個或多個超短波單頻自組網車載基站,與指揮通信車上的車載基站之間無線自組網，監獄干警攜帶的手持對講機通過多個車載基站相互轉接，實現轉移犯人的車隊前車至尾車之間無縫無線語音通信。

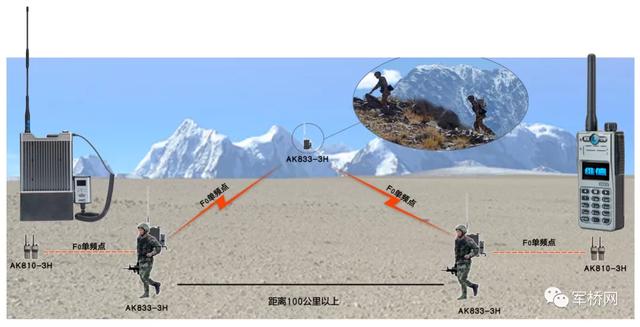

(2) 由于在搜捕脫逃犯人時，要求在復雜的地形情況下能臨時快速部署大范圍的無線應急通信網，保障搜捕干警信息暢通，在應急現場配置多套超短波單頻自組網便攜基站，現場選擇較高地勢部署安裝，配置高增益快速部署玻璃鋼天線，實現在臨時抓捕應急現場大范圍的無線通信。
（3）配置多臺單頻自組網對講機、供監獄民警應急現場使用，同時系統兼容監獄管理局原有超短波通信設備。
（4）配備的單頻自組網對講機具有GPS/北斗定位功能，可在指揮通信車內配置數字超短波指揮調度軟件，可對現場干警進行無線定位，確定干警的位置，并可發送短消息，同時還可進行語音呼叫、短消息等指揮調度功能。
2. 系統特點
(1) 系統建設數字超短波通信快速部署，無線聯網通信覆蓋；
(2) 所建設的車載基站與便攜基站設備之間均通過單頻點無線鏈路自動聯網，不依賴任何外部鏈路（微波、衛星、公網鏈路）聯網，滿足監獄應急通信保障要求；
(3) 所建基站之間支持無線四跳級聯，采用自動尋址技術完成無線自動組網?；局g的鏈接無須人工調整，全自動協調握手完成組網，可無序、亂序自動組網；
(4) 系統中語音和無線鏈路均采用同一個單頻點，系統網絡簡單穩定，快速、簡易、自動組網抗毀性強；
(5) 在緊急情況下攜帶多個便攜基站至高山、高樓建筑無線聯網通信；
(6) 終端設備支持語音、北斗定位等多種業務，具備語音和數據通信保密傳輸能力；
(7) 車載與便攜基站采用雙頻中繼基站無線聯網通信，通信制式上兼容傳統的模擬電臺、DMR數字電臺、PDT數字電臺。便攜雙頻中繼基站支持同頻同播功能；
(三) 凱池自組選頻短波通信系統設計
1. 系統設計
(1) 設計在省監獄管理局應急指揮中心配備一套軍用自主選頻短波基地臺，在指揮中心大樓樓頂上安裝一套短波三線基地天線，電臺主機安裝在指揮中心。在監獄管理局指揮通信車上配置一套軍用自主選頻短波車載臺，配備相應的軍用短波無盲區半環天線安裝在應急指揮通信車上，同時為突發應急現場配置一套軍用自主選頻短波背負臺。
(2) 基地臺及車載臺同時配置軍用短波綜合業務終端，實現基地臺與車載臺之間的數據通信，進行文件傳輸，基地臺可對車載臺、背負臺進行北斗定位服務，通過電子地圖查看機動站地理位置；
(3) 通過以上設備配置可實現基地-通信車、基地-單兵背負、車-單兵背負之間的無線語音及數據通信，短波通信網內設備具有自主選頻、選呼、數字消噪、開機通、動中通、全時通、擾中通等功能。
(4) 在指揮通信車能到的地方，由車載短波電臺給指揮中心聯絡，車輛行進到不了的地方，攜帶短波單兵背負電臺進入到應急現場，短波單兵背負電臺首先和指揮通信車聯絡，再由指揮通信車和指揮中心聯絡，如果有必要，也可由短波單兵背負電臺直接和指揮中心聯絡。
2. 系統特點
(1) 采用軍用自主選頻通信技術體制，兼容第三代軍用短波電臺的全部功能；
(2) 具有固定與機動相結合的通信手段；
(3) 具備開機通、全時通、動中通、擾中通的能力；
(4) 滿足逐級與越級、縱向與橫向通信要求；
(5) 支持語音、短信、微信、定位、文件傳輸等多種業務；
(6) 具備語音和數據的通信保密傳輸能力；
(7) 具備數字業務可擴展能力；
(四) 凱池語音融合通信系統設計
1. 系統設計
(1) 在監獄管理局指揮中心配置一套語音融合通信終端，接入軍用自主選頻短波基地臺、超短波基地臺、有線電話，并可接入指揮中心的音響擴聲和數字會議，實現各系統之間的語音互聯互通。
(2) 在監獄管理局指揮通信車配置一套語音融合通信終端，接入軍用自主選頻短波基地臺、超短波單頻自組網車載基站、GSM移動公網電話，并可臨時接入公安、武警等協同單位的超短波對講機，實現各系統之間的語音互聯互通。突發應急現場的干警超短波對講機可通過短波、GSM公網中繼實現與指揮中心之間的無線通信。
(3) 下屬監獄各配置一套十路便攜式應急通信互聯終端，監獄民警、公安干警、武警等各部門突發應急現場人員的無線通信終端設備接入到系統中實現互聯互通。
2. 系統特點
(1) 快速組建現場應急通信系統
在發生突發事件需要多部門（如公安、武警、消防、救護等部門）到現場進行協助行動時，可通過互聯終端將各部門有無線通信設備連接融合，實現不同部門的協同作戰，統一調度指揮。
(2) 兼容不同的通信方式
不論是超短波電臺及短波電臺、手機對講機、衛星電話、PSTN電話、IP電話、手機等有無線語音通信設備均可接入實現互聯互通。
(3) 聯網功能
在指揮通信車及指揮中心各配備一個語言通信融合終端，可通過車載短波電臺、GSM公網、衛星電話實現指揮通信車與指揮中心之間聯網通信。
