華夏盛研發的基于第五代移動通訊（5G)/軟件無線電（(SDR）技術的多載波調制OFDM、智能天線MIMO和自組織分組無線網狀網AD-HOC/MESH 的MimoMesh 寬帶自組網電臺，是目前最強大的自組網電臺，提供100Mbps、50公里以上的實時高清視頻、多路串行數據、雙向對講話音和寬帶以太網絡連接，是關鍵專網無線通訊的理想選擇。
MimoMesh 智能天線寬帶自組網電臺，全IP化設計、安裝使用靈活、操作維護方便，提供視頻擴展和WIFI/4G路由擴展，可靈活應用于軍用通信專網、公共安全專網、應急通信專網、行業信息專網、區域寬帶專網、無線監控專網、協同管理專網及智能傳輸專網等，為軍事通信、反恐處突、公安執法、搶險救援、人防/地震、無人機群、機動互通、艦船編隊、海上通信、機場地勤、地鐵應急等領域，提供穩定可靠、及時高效的高清視頻、多路數據、清晰語音及可視化的指揮調度。

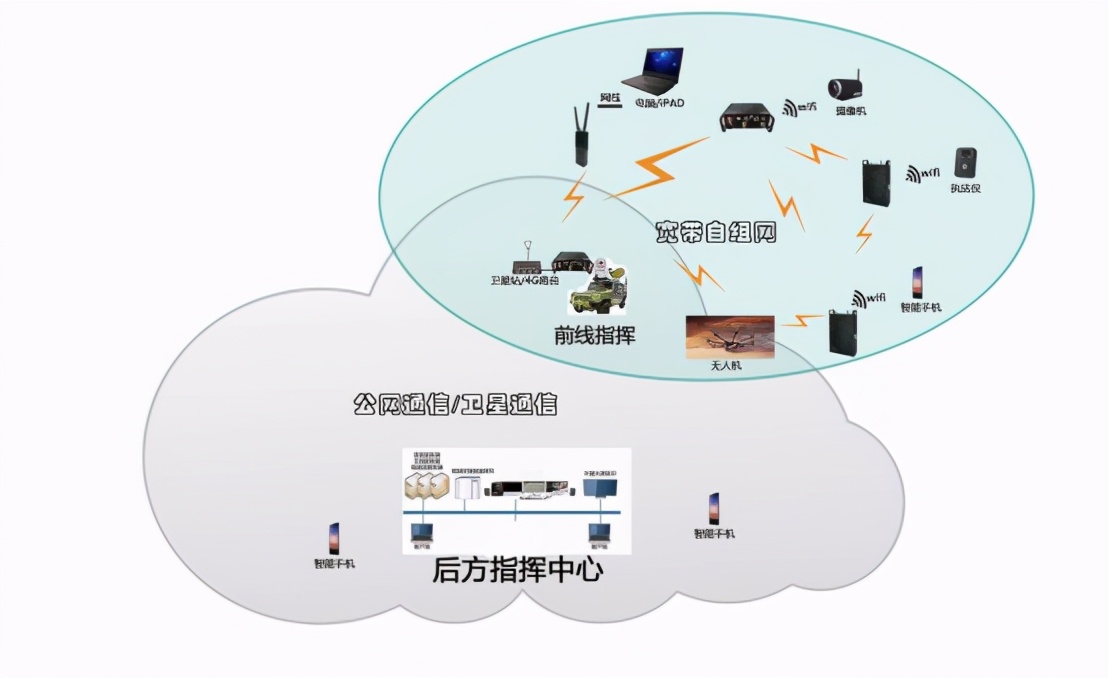

組網拓撲圖

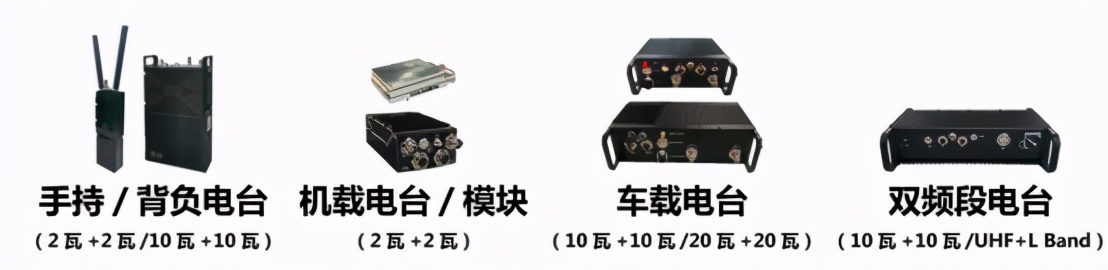

相關設備
1、波束成形/接收分集/空分復用的強大電臺，達到二倍以上的傳輸距離
2、IP67防水和堅固手持設計，用于惡劣環境的MESH網絡
3、手持/背負電臺4/20瓦的發射功率，10/8小時以上長電池
4、機載/車載電臺4/20瓦的發射功率，最大輸出40瓦
5、雙頻段電臺，自由選擇不同工作頻段，適應復雜地形環境和電磁環境
6、內置高保真(G.722）的對講通話
7、100Mbps以上吞吐量
產品優勢
1、傳輸距離遠：無論是空對地、地對地的理想通信環境還是樓群、樹叢、山丘、溝谷，采用5G技術的波束成形/接收分集/空分復用的強大電臺，都能達到二倍以上的傳輸距離。
2、傳輸帶寬高、三跳以后帶寬不再下降：電臺最大工作帶寬20MHz，自適應采用TD-COFDM 4K, BPSK/QPSK/16QAM/64QAM調制，多波束空分復用/空時編碼，達到近100Mbps的數據傳輸速率，遠優于同行。采用專有“頻率再利用”技術，可以保證第3跳以后，實際帶寬不再下降。
3、大容量、多次跳轉：獨有的優化CSMA/QoS網絡協議的MimoMesh 寬帶自組網電臺，不限制網絡的節點數（實測多達181個節點）和跳轉的次數（實測到了15跳)，比限制節點數的TDMA固定幀結構、低效率的Token-Ring 令牌環協議，具有最大的自組網靈活性。
4、體積小、重量輕、低功耗：采用最先進的硅基氮化家功放，實現低耗電下大功率輸出，同樣4瓦發射輸出MimoMesh 寬帶自組網電臺，明顯的比同類產品體積小，重量輕。配備10AH和6.8AH二組聚合物鋰電池，連續工作時間在16小時和12小時以上。

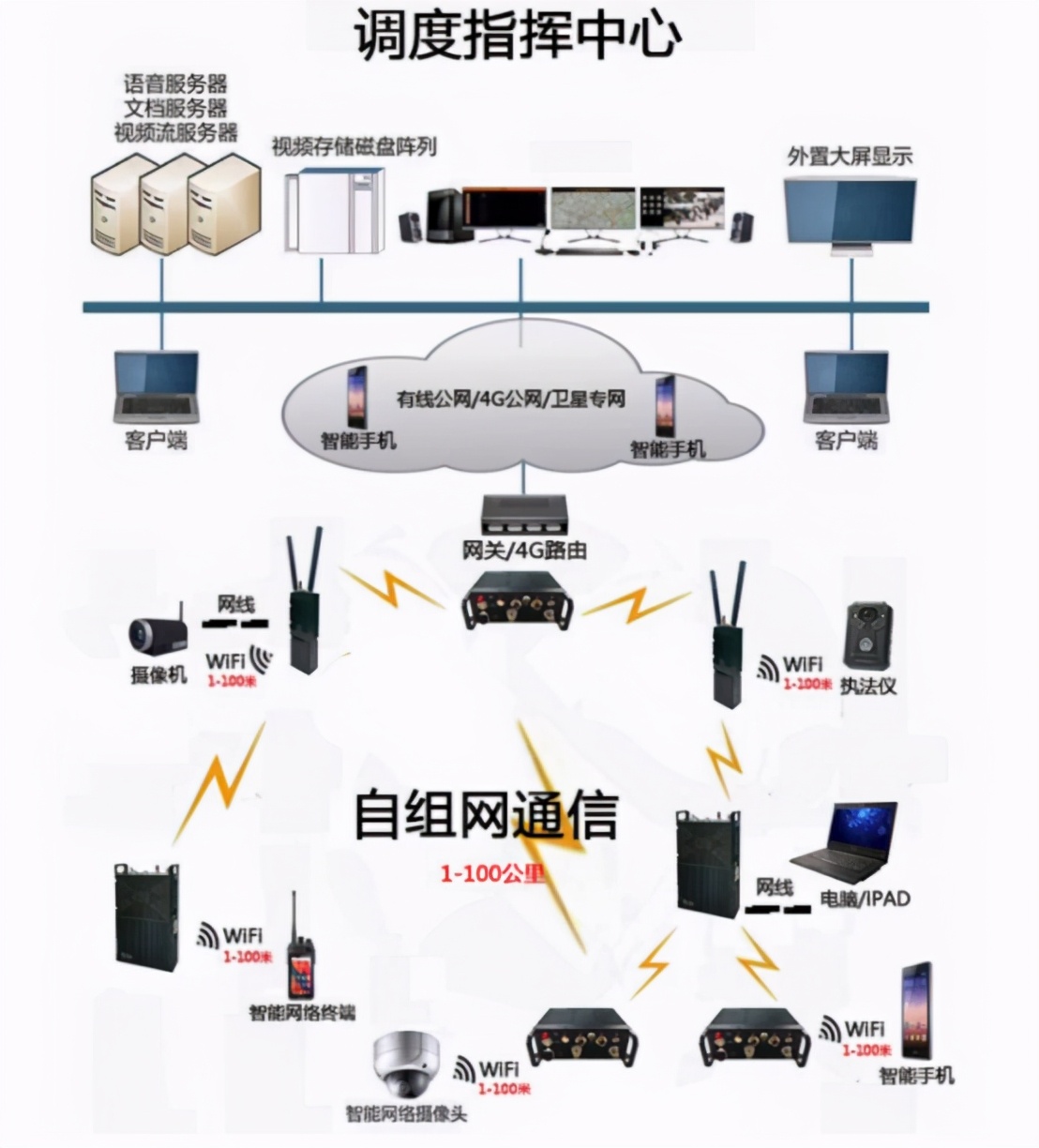

系統整體架構
核心技術
1、COFDM將寬帶信道分解為許多離散的、窄的子信道或子載波，實現可靠遠距離傳輸：
（1）在動態環境中，自動鏈路適應，達到最優吞吐；
（2）多徑和非可視下，性能優異；
（3）為高速平臺，增加移動性；
（4）5，10和20MHz帶寬模式。
2、MIMO智能天線輸入輸出，結合數字信號處理，進一步提高無線鏈路的性能:
（1）接收波束成形(增強接收量)；
（2）發射波束成形(增加40%-100%傳輸范圍和增加50%-150%吞吐)；
（3）空間多路復用(增強吞吐)；
（4）空時編碼(增強可靠性)。
3、MANET (Mobile Ad Hoc Networking)將每個電臺都扮演發射機、接收機和中繼的角色，使眾多用戶之間能夠實現多跳點對點的通信:
（1）自愈合/自成形網狀網；
（2）單頻時分雙工；
（3）單一網絡達到380個以上節點；
（4）支持星形，HUB/SPOKE，串行中繼，固定干線基礎設施，以及混合等拓撲。
