一、產品介紹
毀傷評估系統是某司為解決彈藥/戰斗部威力、目標易損性、武器毀傷評估問題而開發的綜合評估系統，為武器裝備論證、研制和使用等提供毀傷效能評估基礎工具平臺。
毀傷效能評估是綜合考慮戰斗部威力、火力力量、目標特性等因素，對彈藥/戰斗部的毀傷效能和目標的實際毀傷效果進行綜合分析評定的過程。
毀傷評估系統由6個分系統組成:彈藥/戰斗部威力分析分系統、目標等效建模及易損性分析分系統、毀傷評估及火力打擊分析分系統、視景推演分系統、數據庫分系統和目標模型分系統構成。

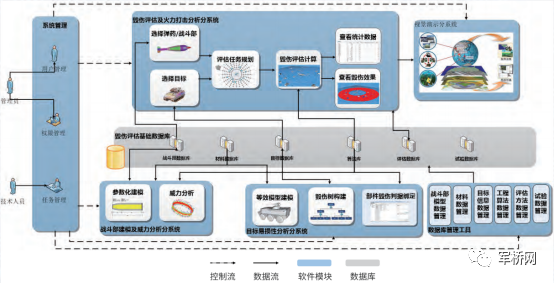

二、系統架構圖
三、核心子系統
（一）彈藥/戰斗部建模及威力分析系統

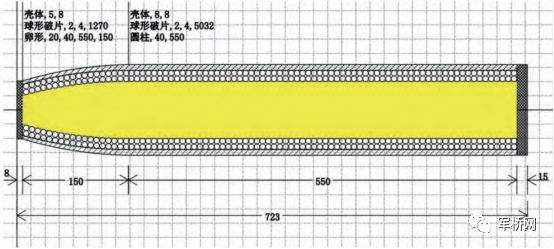

支持設置戰斗部(殺爆、侵爆、穿甲、破甲)相關參數(如:彈殼質量、彈殼壁厚、彈殼平均半徑、爆心位置、裝藥量等)或根據試驗結果輸入靜爆威力場參數，進行彈藥/戰斗部的靜爆威力場分析，并支持數據驅動的威力場三維可視化顯示，輸出威力場分析結果;同時，支持(破片、沖擊波、動能彈丸/彈體、金屬射流等)毀傷元的威力性能分析，對分析結果進行保存。根據靜爆威力場分析結果，計算帶彈體的末端速度和落角的動爆威力場，支持數據驅動的動爆威力場三維可視化顯示和動爆條件下毀傷元的威力性能分析，并輸出動爆威力場分析結果。
（二）視景演示系統

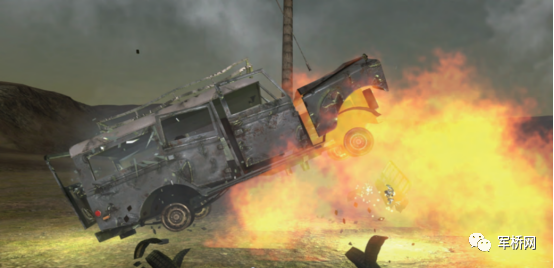

提供根據評估系統中的目標群位置生成基于GIS的逼真的戰場場景，根據毀傷效應計算結果文件生成較逼真的毀傷過程動畫(光、電、煙、破片場、沖擊波場等）的功能，另外、提供戰斗部瞄準點和末端姿態還原從投彈再到彈體爆炸過程中的彈體飛行軌跡的功能。
（三）毀傷評估及火力打擊分析系統

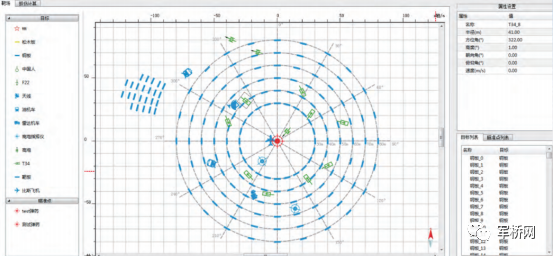

目標易損性分析主要為支撐目標建模，提出合理的毀傷等級，得到毀傷準則與判據，最終建立起反映實際規律且有效的易損性等效模型。系統提供毀傷樹建模、等效模型建模(目標易損件的幾何體表征、材料模型和毀傷律模型)、目標易損性分析的功能。火力打擊分析主要是為了支撐戰斗部對目標毀傷能力的量度，是指考慮一定導彈命中精度和引信啟動規律前提下戰斗部對目標的毀傷能力評價。用戶設置彈藥/戰斗部的初始條件、引信參數、目標的初始條件、環境參數、試驗次數、輸入參數的組合方案、效能評估指標。系統根據用戶的設置執行仿真分析計算，并可定制生成評估報告。
（四）毀傷測量系統

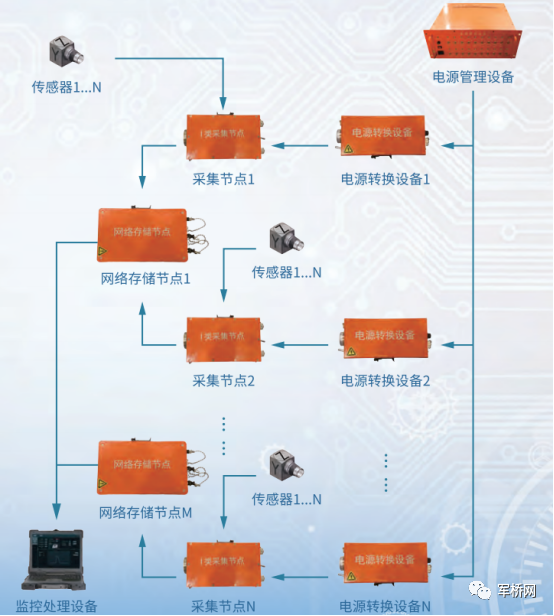

毀傷效應評估系統用于采集武器爆炸時產生的沖擊波壓力、振動及爆炸破片速度等信息,為評估武器毀傷效應提供數據支撐。
