一、系統簡介
某司針對國防方向研發的軍事應用無線電頻譜管理及作戰仿真分析推演平臺(EWAR)可應用于不同戰場情況下的頻譜管理(覆蓋預測、干擾對抗及通信安全),迅速有效地利用頻率資源,實現三軍作戰網絡化和信息化的利器。該軟件可以提供各類計算工具,包括固定及移動無線電臺站、鏈路和網路的覆蓋、干擾、頻率指配功能。軟件同時支持雷達覆蓋、視距傳輸、衛星覆蓋與干擾計算。
軍事應用無線電頻譜管理及作戰仿真分析推演平臺軟件支持J用網絡頻譜管理的分級分配運算。可以自動進行無線電臺站和網絡的頻率分配。軟件可以保障指定頻率和頻帶規劃之間的兼容性,同時軟件可以根據頻率表和單獨頻點進行頻率指配。EWAR軟件可實現電子對抗、突防作戰、導彈跟蹤、測向定位等作戰需求中的裝備通信性能仿真、干擾及抗干擾性能仿真、雷達探測跟蹤仿真。
二、多級應用
無線電頻譜管理及作戰仿真分析推演平臺(EWAR)軟件是一套復雜的系統,可以為國防事業提供頻率、網絡規劃,并支持中央、地方和指揮部門等不同級別的運算。
總部:長期的、戰略頻譜規劃管理。提供網絡規劃、國際與國內、軍民網絡的頻率指配與協調。
戰區系統及網絡內部:支持戰略或戰術、長短期的頻譜規劃管理及詳細的現有系統及新系統網絡的規劃設計。
作戰單位:支持短期的戰術頻譜規劃管理、作戰單位的布置并支持以有效無線電通信、電子戰及雷達覆蓋為目的當前作戰任務。
三、系統功能
(一)地圖顯示能力

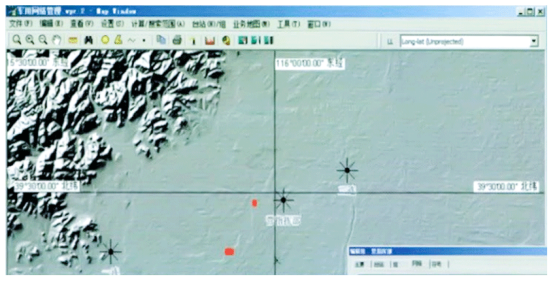

提供多種地圖顯示方式,包括剖面、二維和三維地圖,并能實現出多樣而強大的地圖操作功能,可任意選用地貌覆蓋信息、高度信息、掃描圖像、地面站和計算結果,所有以上這些功能都可以根據顯示需要進行調整。

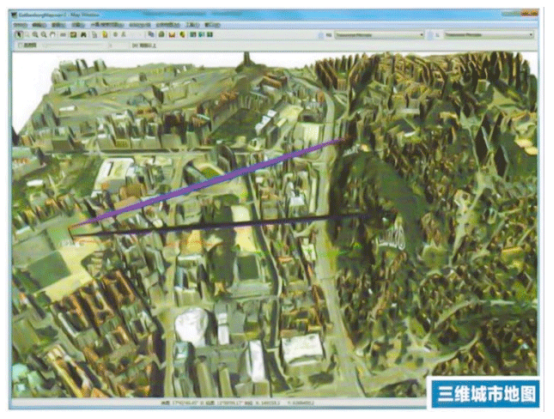

二維地圖提供四種投影方式:國家坐標、墨卡托式投影、大圓投影以及正視圖。計算結果可以層疊在背景地圖上。同樣可以提供三維地圖,這種地圖可以利用高度和陸地覆蓋數據庫來生成三維視圖。右圖顯示的是集成到的城市三維地圖。
(二)干擾計算

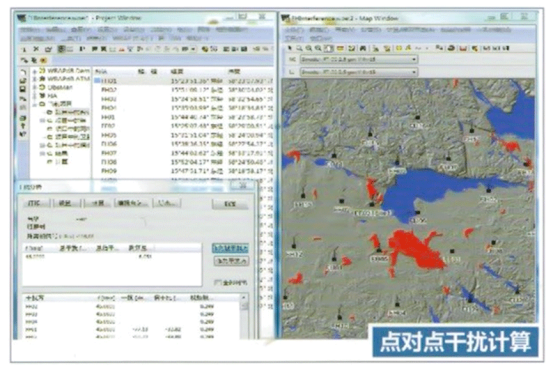

干擾工具主要用于點對點計算,而受干擾限制的覆蓋范圍計算是通過覆蓋工具計算完成的。可以利用下面兩種模式的任何一種來研究干擾:根據受干擾情況或根據干擾情況,窄帶及寬帶(擴頻、跳頻)系統均可處理,同時提供一系列重要參數作為干擾評估的依據。
1.受干擾情況
確定最大受干擾總信干比(S/I),由受干擾接收端在全部使用頻率上的總干擾(I)。
2.干擾情況
干擾發射機在全部使用頻率上的最大總干擾I)和最小總信干比(S/I)。干擾功能同樣可以分析用于全業務的干擾方案。
(三)鏈路性能分析

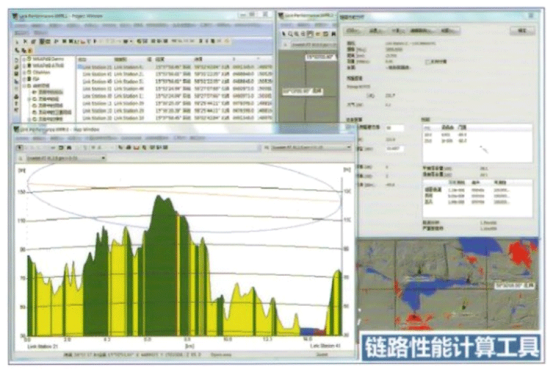

鏈路性能分析工具計算無線電鏈路的功率預測、衰落邊際以及通信中斷概率。該用戶界面同時提供修改關鍵性參數和更新所有后續計算以把這些修改考慮在內的簡單方法。與干擾工具一并將覆蓋計算及顯現能力結合在一起,能在設計點對點/多點鏈路和網絡時提供全面支持。
(四)廣播
針對聲音廣播和電視廣播的業務特點,充分考慮不同系統間的保護率,結合豐富的無線電傳播計算方法,完成廣播業務的干擾分析和頻率指配,實現廣播電視網絡的最優規劃。支持對調頻同步網、數字地面電視單頻網及數模混播網絡的有效規劃。廣播工具可以支持以下系統的規劃:
1.模擬FM廣播,VHF;
2.模擬LF/MF;
3.模擬TV,VHF/UHF;
4.數字廣播:T-DAB,DRM,CDR (LF/MF和VHF);
5.數字電視TV:DVB-T,DVB-T2,DVB-H,ISDB-T,ATSC,DTMB,CMMB。

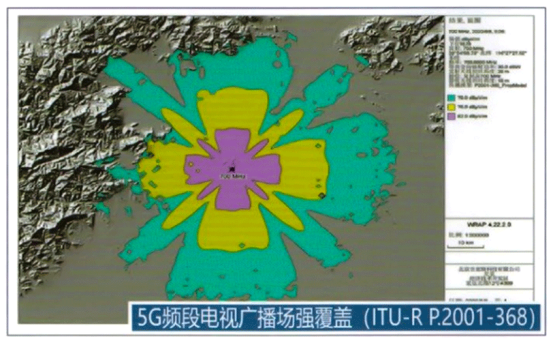

此外,面向5G頻段的廣播電視業務,可結合軟件的覆蓋范圍計算工具,并使用三維射線追蹤、ITU-R P.2108等電波傳播計算方法,實現5G頻段業務的網絡規劃和同鄰頻段其他業務間的兼容性分析。
(五)雷達覆蓋范圍

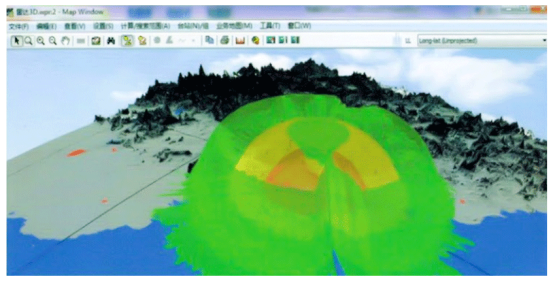

雷達覆蓋能力預測可針對一次雷達探測能力進行雷達探測威力仿真,計算過程考慮地形地貌對雷達信號傳輸造成的影響。雷達覆蓋預測結果可以在地圖中展示,支持對結果門限、顏色進行自定義。
1.計算類型支持:視距、遮蔽角、可探測的雷達散射截面值(RCS);
2.計算區域支持:點、線、圓、多邊形區域;
3.計算高度可自定義輸入,支持二維平面、三維立體的計算及展示效果;
4.支持多種Swerling模式設置;
5.支持干擾源對雷達探測能力造成的干擾效果。
(六)覆蓋范圍預測

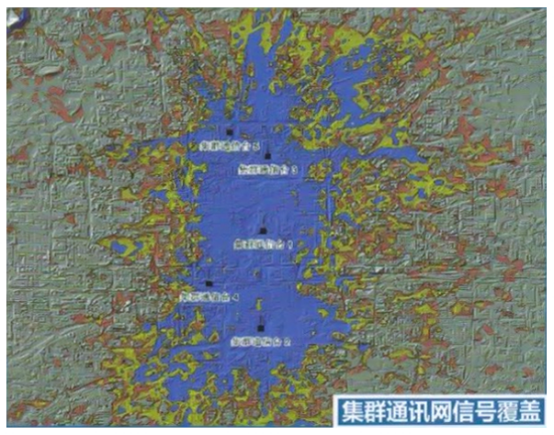

臺站覆蓋范圍預測功能可實現評估無線電臺站或網絡覆蓋范圍、信號覆蓋效果的仿真功能。計算過程考慮地形地貌對無線電信號傳輸造成的影響。覆蓋分析結果可以在地圖中展示,支持對結果門限、顏色進行自定義。
1.支持各類業務無線電臺站或網絡(包括但不限于通信、導航、監視、廣播、5G基站、衛星地球站等)的信號覆蓋分析,并可在地圖中直觀展示仿真結果;
2.計算類型支持:場強、接收功率、路徑損耗、信干比、地形遮蔽角、功率通量密度等等;
3.計算區域支持:點、線、圓、多邊形區域;
4.計算高度可自定義輸入,支持二維平面、三維立體的計算及展示效果。
