一、建設目標
以反恐維穩、搶險救災等任務為牽引，緊貼實戰化運用，充分利用現有技術成果，某司研發的“一鍵通”融合通信指揮信息系統，基于現有偵察、指控、通信、保障等裝備，整合改造后，實現動中通、山地通、全域通，提升指揮通聯保障能力。
立足現有通指裝備，融合地方先進裝備，綜合運用“一鍵通”融合通信指揮信息系統、4G/5G移動通信系統、北斗導航定位系統、無人機綜合接入車載管理控制系統，通過有線與無線相結合、寬帶與窄帶相結合、近程與遠程相結合、多手段互為補充、融合通信實現機動和駐停狀態下，為指揮員提供話音、視頻、數據、定位、短報文發送等業務保障。
二、建設需求
動中通應急通信車作為伴隨保障通信車，主要用于應對各類突發事件，保障現場與指揮中心之間的通信，解決防區通信保障手段少、能力弱的問題，為指揮員提供機動途中和任務地域內的“動中通”伴隨保障及現場指揮通信，設計上主要有以下考慮：
（一）具備動中通信功能，提供4G/5G寬帶數據傳輸信道，具有視頻采傳、雙向語音對講及數據傳輸功能；
（二）可實現機動中4G高清視頻傳輸，具備現場的音、視頻信號采集和傳送功能；
（三）實現集群對講機功能，動中或者駐停狀態下語音對講功能；
（四）安裝手機APP用于區域視頻和圖像采集，短消息發送；
（五）配置北斗手環，可實現位置報告、運動軌跡呈現；
（六）把無人機接入指揮車或者大廳，并拓展傳輸距離；配置車載無人機，實現任務區域內的信息采集、回傳、喊話、照明等功能，為指揮員輔助決策提供依據。
根據通信保障需求設計和現實場景應用，解決依賴固定執勤點處置情況和機動中指揮通聯手段匱乏的不足，進一步提升指揮保障能力，對某車型方艙車進行改造，實現全時、全域通信保障。
三、組網方案
駐地和野戰方艙車之間通過多卡聚合路由器實現公網寬帶傳輸；方艙車通過“一鍵通”融合通信指揮平臺把無人機，4G單兵、手機終端、單兵手環、程控電話、視頻會議、DV視頻等接入系統進行指揮調度。
（一）技術連接示意圖
（二）移動通信系統
在指揮車和作戰值班室分別部署多卡聚合路由器，通過使用公網將現場畫面實時與作戰值班室共享，作戰值班室通過視頻矩陣，將畫面推送至各級作戰室，共享現場態勢并為首長指揮決策提供依據。
（三）單兵北斗網
利用4G信號把北斗手環定位信息發送到平臺上，并呈現運動軌跡。
（四）視頻會議
在方艙車、駐地加裝“一鍵通”融合通信指揮平臺、“一鍵通”會議型終端等輕便化會議保障設備，組織視頻會議系統。
（五）電話網
1.程控電話
引接程控電話1路并接入到指揮車“一鍵通”融合通信指揮平臺中。
2.IP電話
通過“一鍵通”融合通信指揮平臺，在部署一部IP電話，作為車對外的勤務電話，也可以依托“一鍵通”融合通信指揮系統實現撥打程控電話功能。
（六）集群對講
在指揮車加裝講車載臺，以集群對講方式對講通信。
（七）單兵戰場偵察
利用現有單兵戰場偵查設備，遂行駐停地域單兵戰場偵察圖像保障任務，實現視頻采集及雙向語音對講功能。
四、功能設計
（一）融合接入

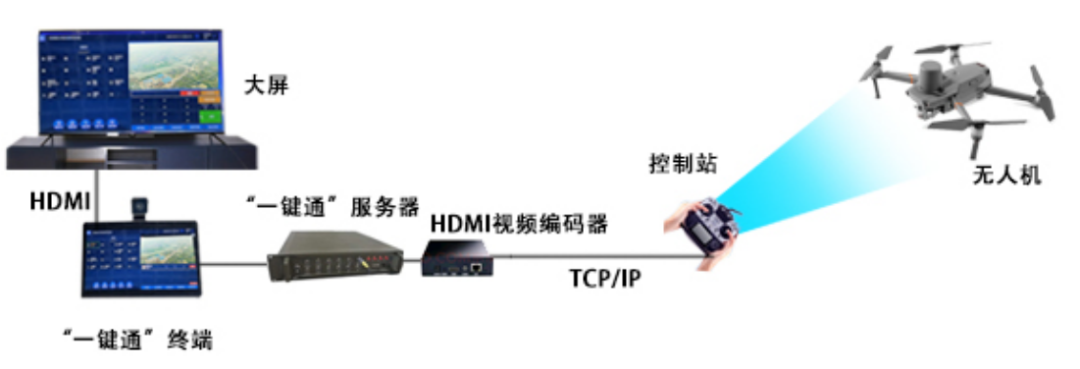

1.無人機接入
不同類型的無人機遠程接入系統，顯示在指揮所“一鍵通”終端并呈現在大屏上。

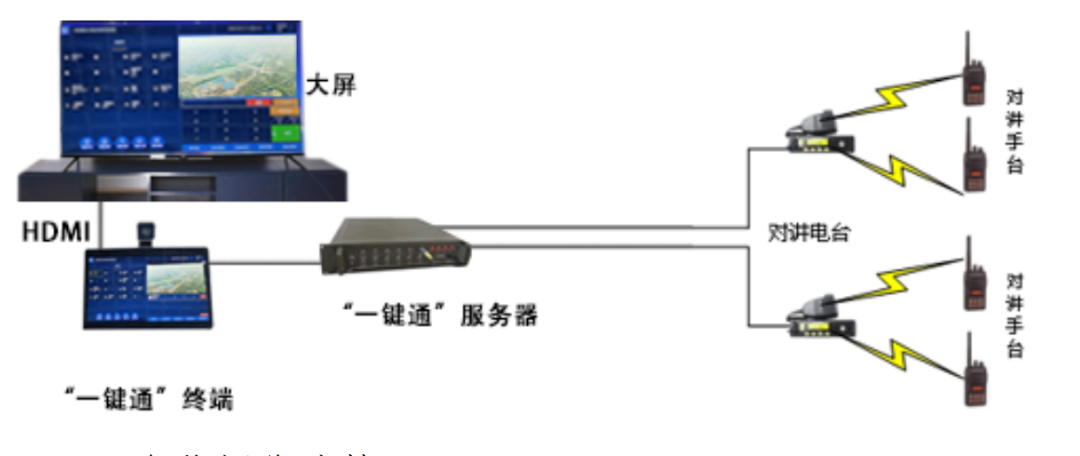

2.對講系統接入
可接入的對講設備。系統支持主流第三方傳統對講系統的接入，支持的品牌包括寶通180系列、建伍、摩托、海能達等等。把既有對講系統的對講組接入到調度系統，每個對講組對應一個號碼，可實現和調度系統內的終端的半雙工對講通信。單臺對講接入網關支持1-8路傳統對講系統的接入。

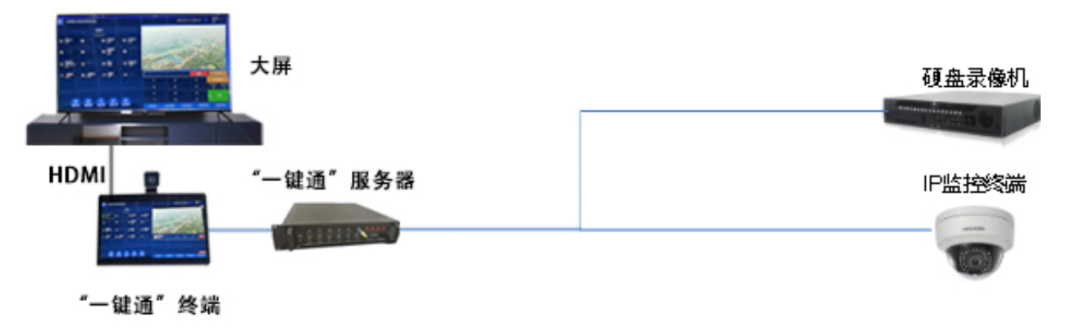

3.車載攝像頭接入
可接入的視頻設備。系統支持海康、大華等主流廠家視頻監控設備的接入，包括視頻監控平臺、編解碼器、IP攝像頭等多種類型的監控設備接入能力。監控接入方式描述。系統支持RTSP/ONVIF/SDK/國標GB28181多種方式，實現視頻監控設備的接入，并對云臺進行控制，根據既有視頻監控設備的類型選擇接入方式；

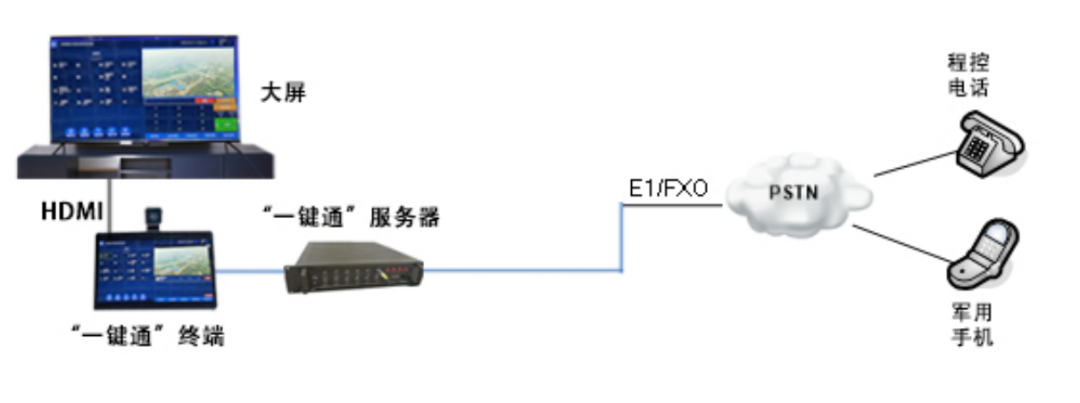

4.電話系統接入
系統支持軍用電話交換系統和軍用手機的接入，支持的類型包括IPPBX、程控交換機等。

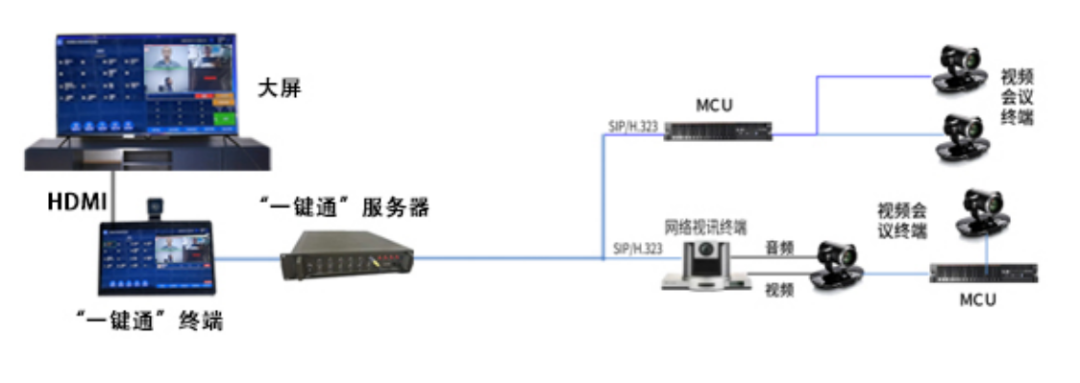

5.視頻會議系統接入
系統支持華為、中興、科達等主流視頻會議設備的接入。如下圖所示，視頻會議的接入方式支持SIP/H.323對接（要求MCU支持標準SIP/H.323協議）、背靠背對接（非標準SIP/H.323協議不具備MCU對接條件）。

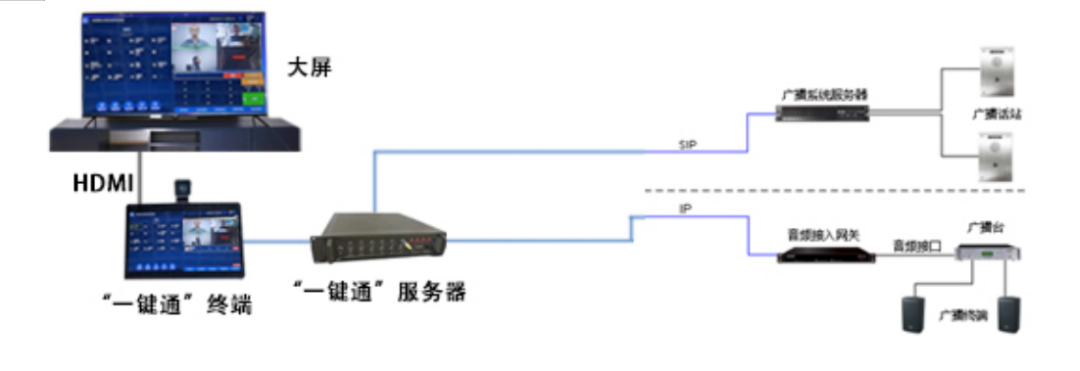

6.擴音廣播系統接入
系統支持主流第三方擴音廣播系統的接入，支持的類型包括音頻矩陣、調音臺、擴音廣播主機、SIP廣播終端等等。
7.移動智能終端接入
系統支持智能手機、移動單兵終端、執法記錄儀、智能車載終端等各種移動終端的接入。
移動終端只需要配備4G/5G卡，保證能夠聯網，即可注冊到調度服務器，作為系統內的移動分機和對講終端使用；服務器可映射到公網一個固定IP地址，用于移動終端基于公網的注冊。

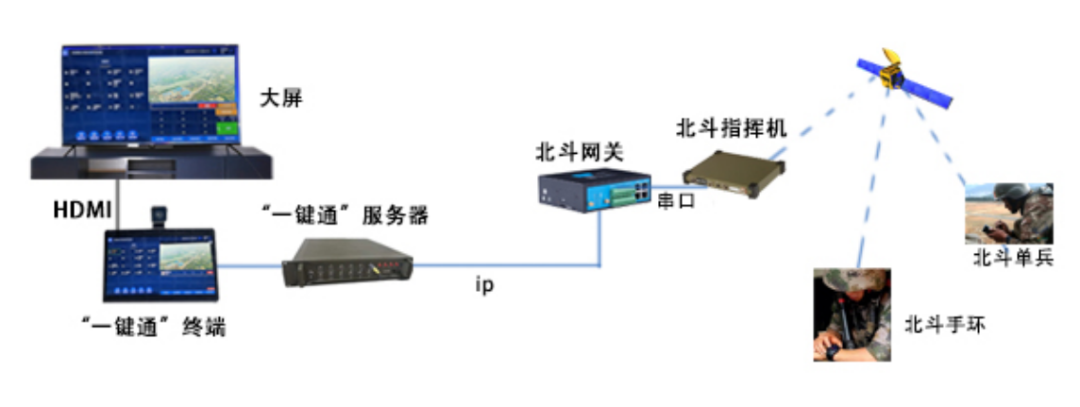

8.北斗終端接入
北斗手持機和北斗手環通過北斗網關接入“在一鍵通”服務器，并在終端上實時顯示位置信息，并信息互發。
9.軍標標號接入
（1）支持軍標庫標繪，修改編輯；
（2）地圖的顯示，放大，縮小；
（3）地圖調度：在GIS地圖上選中隊標或者圈選隊標，可進行語音、視頻或者短信息發送；
（4）聯合標繪：多用戶同時標繪，最終顯示在態勢圖中。
10.通知通告
短信息通知；文字智能轉換為語音廣播。

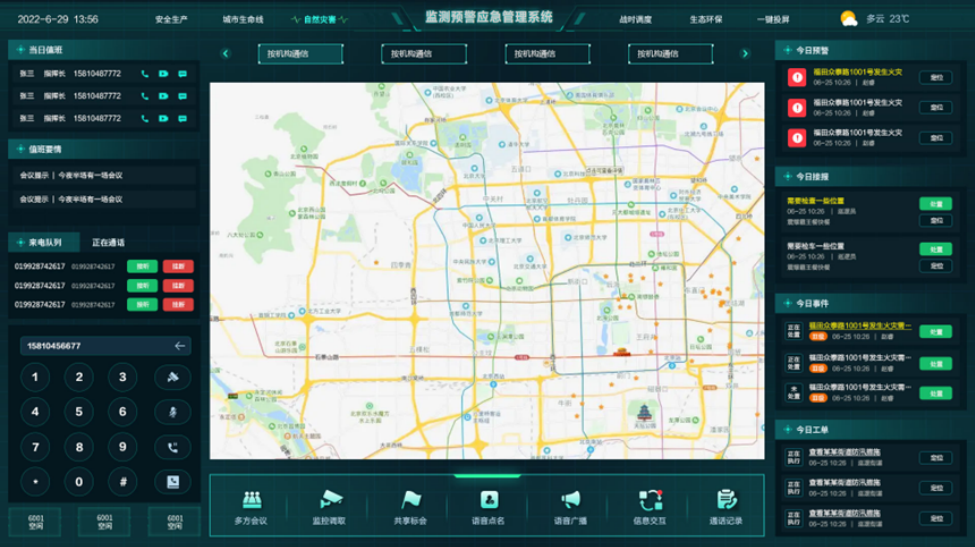

（二） GIS地圖調度
系統支持離線地圖部署方式或在線地圖接口方式，本方案使用離線地圖部署方式。用戶能夠在GIS地圖中看到已經在系統后臺標繪的人、車、物、建筑等的位置，能夠點擊標識進行指揮調度通信等功能操作。
人或車的標識能夠根據接入的導航系統數據，實現位置實時更新（導航系統廠家需要提供接口，第三方導航系統廠家提出的對接費用不包含在本次方案中）。
1.一張圖調度
平臺實現對接入的各類通信資源予以在地圖上呈現，便于指揮中心領導能直觀查看各區域的資源部署情況。
在該視圖中查看到融合通信APP終端、移動單兵終端的實時上報位置，以及電話、視頻監控、對講終端等不帶GPS上報功能的終端予以地圖上標注，并可進行查看設備歸屬信息(如人員、歸屬單位、ID、號碼、狀態信息、經緯度等)，放大、縮小、定位、移動地圖等地圖操作，同時也可以對在地圖中選中的調度用戶進行呼叫、強插、強拆、強掛及監聽等調度操作，也可以對選中的若干調度用戶進行會議、廣播等操作。
2.圖層控制
實現圖層控制，圖層包括實時位置圖層(帶有GPS信息的終端顯示圖層，可根據不同的通信設備種類進行細分)、標注圖層等，圖層可任意控制顯示和隱藏，在圖層控制界面可選擇需要在地圖上顯示的矢量數據。
3.集群組呼
具備集群組呼功能，在地圖右下方態勢功能區點擊組呼按鈕，并在地圖上框選有數字集群電話的用戶，在組呼界面可對所框選用戶進行呼叫操作。
4.圈選調度
系統支持通過對各通訊終端（電話、數字集群、移動單兵APP等）實時圈選建立臨時調度組，實現該區域內的臨時調度和統一指揮管理。
在地圖上框選所需要的用戶，框選之后會彈出用戶選擇界面，在此界面上可添加或刪除用戶并組成臨時群組，可對臨時群組進行會議、語音廣播通知、視頻會議、廣播、群發短信、輪詢等操作。
（三）數據指揮
內容支持單對單或對多對多（類微信群）的文本、語音、圖片、視頻、文件等（平臺與App、平臺賬號之間、App與App）。另外還提供了歷史消息以及接收離線消息，方便用戶之間進行快捷地溝通交流。同時也能夠即時的單對單或對多對多的音視頻即時交流。
（四）手機APP
1.APP會議功能
2.即時視頻直播；
3.POC對講
4.決策視頻查看.
5.視頻通話
客戶端支持客戶端之間相互視頻通話，同時支持與指揮中心管理員用戶進行視頻通話，實現雙向的視頻通話功能，支持群組成員或跨群組之間的多人視頻通話。
（五）短信調度
指揮中心支持將短信指令派給基層人員融合通信APP終端、手機終端等。同時也可以用于一些注意事項，重要提醒、通知等文本消息的下發。
通過調度臺地圖，調度員能夠直接將指令下派給特定人員（GPS定位，就近指派）。
同時，指揮中心也支持將自然災害提醒信息通過短信平臺發布到市民手機中，實現公共信息提醒發布（需與第三方短信平臺對接，如運營商短信平臺）。
（六）信息發布調度
在明確災情風險后，觸發預案，啟動相應級別的應急響應，向有關地區應急管理部門發布信息，通過互聯網、廣播（需對接對應的系統）、電視（需對接對應的系統）、手機短信（需對接對應的短信系統）、微信公眾號信息推送等方式，提醒社會公眾做好災害預防。
