近年來，HDBaseT技術因?yàn)槠?ldquo;長距離、低成本、高品質”的優質特征受到了廣泛的關注和歡迎。 HDBaseT和現今的SDI、HDMI視頻傳輸技術不同。HDBaseT是全功能的傳輸技術，一條網絡線就能將高清晰視頻信號、音頻信號、控制信號、供電集成在一起，進行超遠距離傳輸，快速地完成前期布線工作，使得音視頻系統規劃變得更加容易。因此在會議系統或者現場節目制作等專業視聽系統中，HDBaseT技術的音視頻解決方案也漸漸的成了很多用戶的信賴選擇。
眾所周知，HDBaseT的傳輸介質是網絡線，接口也是網絡接口(RJ45)，常見易得，今天小編就針對如何正確的選擇適合HDBaseT系統傳輸?shù)木W(wǎng)線整理了一些實用資料，為大家分析與總結了HDBaseT使用網絡線的建議，希望對大家有幫助。
網絡線種類
HDBaseT 傳輸協議是一種高帶寬、高頻率的傳輸協議，所以其對于網絡線的帶寬和頻率有一定的要求。通過“奈奎斯特”公式我們可以計算出至少需要250MHz的頻率才能保證信號的穩定傳輸。換句話說這就是CAT6類網線的標準參數。

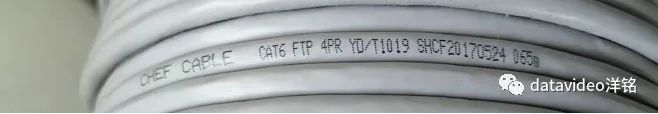

以上圖為例網絡線標識為：“CHEF CABLE CAT 6 FTP YD/T1019 SHCF20170524”。其中“CAT6”代表：此根網線為六類網線。“FTP”代表：此根網線具有金屬箔屏蔽層。
網絡線線徑

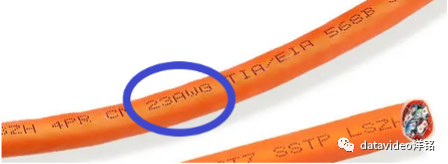

有時網絡線上標識有“AWG”字樣。“AWG”是美國導線規格。表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。AWG前面的數字越小，說明網絡線的直徑越大，網絡線越粗，電阻越低。

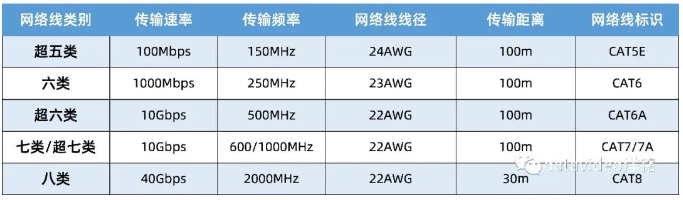

上圖為市面上常見的線徑與AWG的換算
規格越高的網線，使用的材質越好，網絡線越粗，屏蔽層等附加組件越高，造價越高。
網絡線屏蔽層
網絡線屏蔽層的標識格式為“_ _/_ TP”。在“/”前的部分代表的是網絡線整體外皮內是否有屏蔽層；在“/”后的部分則代表每一對雙絞線外是否有屏蔽層。通常用以下三種大寫字母表示：1、“U”：UN-Shielded，即無屏蔽層；2、“F”：Foil Shielded，即金屬箔屏蔽層；3、“S”：Screen Braid Shielded，即編制網屏蔽層比如：
SF/UTP網線：“/”前標識為“SF”，代表網絡線具有金屬箔+編制網的雙重屏蔽層，“/”后標識為“U”，代表雙絞線外無屏蔽層。
S/FTP網線：“/”前標識為“S”，代表網絡線具有編織網屏蔽層，“/”后標識為“F”，代表雙絞線具有金屬箔屏蔽層。
選擇網絡線考量的重要因素
當我們在考慮預算成本的同時，系統的運行穩定性和持久性是我們選擇網絡線需要考慮的很重要的因素。

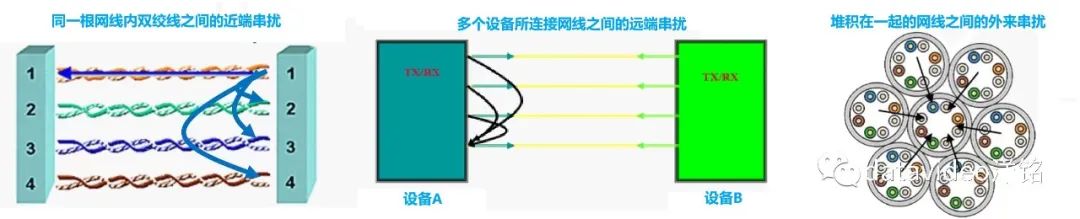

專業的朋友大都了解，在一個音視頻系統中，同一根網線，網線內的4對雙絞線之間會出現一定程度的近端串?dāng)_，對于連接多個設備之間的多根網線，網線與網線之間也會出現遠端串?dāng)_。當大量網絡線堆積在一起時，網絡線間往往也會產生一定程度上的相互干擾，即外來串?dāng)_。這所有的干擾都是影響系統信號穩定性的因素。而當我們走線的大環境中不可避免的還有電子設備引起的各種電磁干擾或是無線電干擾時，我們的信號傳輸網絡線的屏蔽性變得尤其重要。因此在選擇網絡線的時候，根據使用環境選擇帶有屏蔽層的網絡線是首選。
通常網絡線的整體屏蔽可以防止周圍環境所導致的信號串?dāng)_，而雙絞線外的單獨屏蔽則可以更好避免網絡線內串?dāng)_，兩者相輔相成便能最大幅度上減少串?dāng)_對信號傳輸?shù)挠绊憽?/span>
也就是說，如果您工程的布線路徑上存在強干擾設備，或是在同一橋架內存在大量密集弱電網絡線時就需要考慮使用帶屏蔽層的網線。當然，屏蔽層網絡線特別是雙屏蔽層網絡線的柔韌度與拉伸度較差并且造價較貴，施工選材前可做整體考量。
其他重要考量因素
綜前文所述，選擇了好的專業的網線是不是就可以高枕無憂了呢？也不盡然，影響網線傳輸性能的可能因素還有很多，都需要我們?nèi)ケM力避免和考量，比如：
1、原材料因素：隨時間老化導致的性能降低或在初始就使用了劣質原材料；
2、安裝方式因素：高壓環境、強行彎曲網絡線到極小角度、不良接線；
3、環境因素：磁場環境、溫度、濕度等：過高的環境溫度、濕度等、電磁干擾（常見由強電網絡線或是電動機引起）；
4、比起信號線長度因素還需要額外考慮插入損耗對信號傳輸功率的影響：
1) 串?dāng)_與電磁耦合所造成的噪聲大小
2) 非平衡網絡線對POE供電功能的影響
3) 信號的延遲與失真影響實時傳輸速度
4) 在某些情況下軟件可以補償較差的參數但降低速度
5、屏蔽層的電磁屏蔽性能：屏蔽層捆綁不良或是編織不良
因此選擇網絡線時應該考慮使用預算允許條件下較好的網絡線，并且需要預留充足的傳輸帶寬，對于長期項目還要考慮線材材質的壽命。即使因接口和安裝問題造成損耗，也能保障信號正常傳輸。
