軍事電子沙盤是掌握立體戰場空間態勢、實施高效指揮、支撐科學化指揮訓練的現代化信息系統平臺，其核心是利用地理信息技術、軍事仿真技術、先進顯示技術等，代替?zhèn)鹘y(tǒng)地圖、沙盤工具，實現地理信息、態勢信息集成化顯示，讓指揮人員深刻理解作戰環境，在指揮作業系統的輔助下，極大地提高指揮輔助決策能力和響應速度，提高指揮訓練的質量效應。
軍用交互式電子沙盤系統的軟件平臺是電子沙盤系統的核心，其工作原理是接入多源外部數據，融合處理和存儲數據，基于業務需求分析數據，二三維動態展示數據。因此，數據處理平臺是基礎，數據接入平臺和可視化顯示平臺是支撐。可視化顯示終端是電子沙盤最直觀的認知形象，包括移動端、桌面端和大屏幕顯示終端。其中大屏幕顯示終端可支持多點紅外觸控，是實現人機交互的主要形式。
一、系統簡介
在軍事應用中，電子沙盤系統一般部署在固定指揮中心或機動指揮所，是指揮訓練系統的重要組成部分，其基本功能是二三維地理信息展示和戰場仿真。
為達到電子沙盤與真實環境穩定融合的效果，比如基于多AI的方法構建多通道交互式系統，為指揮人員提供更加高效、自然的交互方式，從而提高指揮人員的指揮效率。實現全要素、多種類、多層級、多粒度的三維實景全息展現，為指揮員提供直觀逼真的戰場態勢要素，提供多視角多方位觀察態勢的能力，有助于把握全局，保證作戰任務的順利及時完成，提高作戰效能。軍事繪標電子沙盤是以自然交互（包括語音、動作、手勢、視線等）、增強現實、協同標繪等技術為基礎，為不同角色的指揮作戰人員在真實指揮所中進行虛實交互、協同研討、共同標繪、制定方案等提供技術支撐，這將成為電子沙盤跨越式發展的強勁動力。

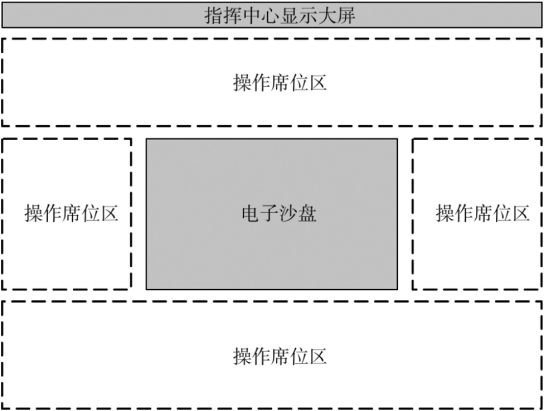

某司研發的多維交互式軍事繪標電子沙盤從實戰角度出發，在兼容傳統物理沙盤地形描述功能、繼承傳統電子沙盤地理信息顯示功能的基礎上，面向高級指揮人員的作戰、訓練需求，重點實現電子沙盤和指揮中心其他操作席位的互聯互通，設計提出了一套戰時用于指揮作戰、平時用于演訓演練的智能化交互式指揮訓練作業平臺。
戰時，電子沙盤作為首長指揮作戰的顯控終端，融合各操作席位作戰要素保障信息，實時接收戰場信息，顯示戰場二三維態勢圖，提供標繪、測量、計算等基礎輔助手段，同時基于數據挖掘、人工智能技術，為首長提供可智能學習調整的作戰預案并進行推演仿真，輔助首長定下作戰決心。平時，電子沙盤作為首長演訓演練的指控終端，具備想定設置、訓練導調功能，支持訓練想定從制定、部署到訓練全過程的數據記錄、輔助評估、復盤推演及歷史數據查詢。同時也可作為指揮中心機關部隊人員交流、培訓的研究平臺和部隊軍情信息發布、展示、應用的服務平臺。
某司研發的多維交互式軍事繪標電子沙盤是基于二維地理信息平臺和三維數字地球，結合多媒體顯控技術、仿真可視化技術、網絡通信技術、海量數據管理技術及多點觸控技術于一體的新型的二三維交互式軍事仿真與模擬一體化平臺。
二、系統架構圖
軟件平臺是電子沙盤系統的核心,其工作原理是接入多源外部數據，融合處理和存儲數據,基于業務需求分析數據,二三維動態展示數據。因此，數據處理平臺是基礎,數據接入平臺和可視化顯示平臺是支撐。可視化顯示終端是電子沙盤最直觀的認知形象,包括移動端、桌面端和大屏幕顯示終端。其中大屏幕顯示終端可支持多點紅外觸控,是實現人機交互的主要形式。

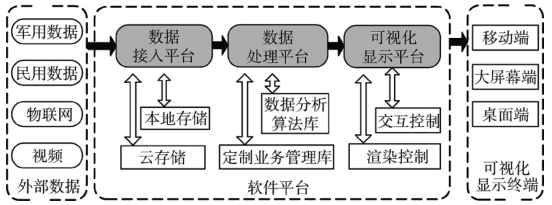

軍用交互式電子沙盤系統工作原理圖
（一）基礎設施層
基礎設施層是支撐系統運行的基礎環境，包括圖形工作站、存儲設備、計算設備、網絡設備、顯示設備、操作系統等，為原型系統提供統一、高速、安全的網絡和主機運行基礎平臺。
（二）基礎服務層
基礎服務層是系統的數據資源承載與基礎服務提供層，對上支撐平臺應用層，提供數據庫管理系統、通信管理器、特定引擎等基礎功能，并在此基礎上開發提供業務相關的基礎服務。核心服務包括地理信息服務、數據接入服務、態勢顯示服務、仿真推演服務、互聯互通服務、軍標標繪服務等等，服務類型可根據需求進行定制開發，滿足不同業務應用需求。
（三）平臺應用層
包括業務平臺和面向用戶的應用類插件。業務平臺包括數據接入平臺、數據處理平臺、可視化顯示平臺。
（四）數據接入平臺
用于接入、處理、存儲、分發各類型信息，構建自定義的專業軍情數據庫。具體表現為：能夠接收不同來源、格式、特點的作戰過程、綜合保障、地理信息、仿真推演等數據，并在邏輯或物理上有機綜合集成，為態勢顯示、作戰研討、指揮決策、訓練評估等不同應用提供數據支撐。在平時，收集各類軍用基礎信息，如裝備信息、人員信息、陣地信息、目標信息、作戰方案等，處理為可供數據處理平臺調用的數據格式，以本地存儲或云存儲的形式保存；在戰時，實時引接指揮中心各操作席位的氣象水文、電磁環境、地理環境、人文環境數據，戰場中人員和裝備的實時位置及屬性、北斗信息、視頻信息等，并處理為可供數據處理平臺調用的數據格式。
（五）數據處理平臺
以地理信息數據為背景，接收或調用數據接入平臺的各類數據，構建態勢一張圖，實現敵情、我情、戰場環境、目標分析、行動進程、標繪和干預過程可視化。在此基礎上，提供標準化接口，與其他系統實現有效數據銜接，保障功能擴展和其他系統接入，支持業務應用插件定制開發，為作戰指揮業務擴展提供支撐。在平時，基于積累的數據構建仿真戰場態勢，制定作戰計劃和方案，進行演習訓練和仿真推演，相關成果存入數據接入平臺，供戰時調用。
（六）可視化顯示平臺
基于自主化三維仿真引擎實時渲染生成與作戰及訓練區域一致的三維戰場環境，運用結構化數據技術及靈活可編輯的邏輯數據模型，實現“圖層化”信息數據融合顯示及輸出，并實現多點紅外觸摸控制及語音控制等。
（七）平臺插件
相關插件是針對作戰規劃需求進行設計，包括數據引接與管理類、過程分析與展示類以及方案推演與評估類的功能插件，定制實現了作戰規劃業務數據的引接和綜合管理。作戰過程中戰場環境與戰場態勢的“一幅圖”綜合展示，以及作戰過程涉及的偵察、部隊行動、戰場防抗和火力打擊各類方案的綜合仿真推演與展示。
三、系統組成

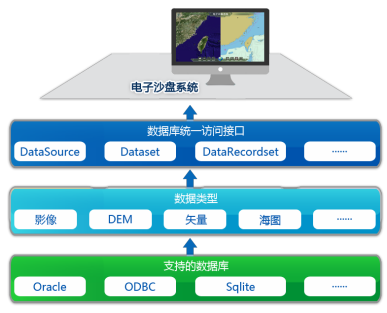

（一）數據引擎
1.數據多樣
支持海量、多源數據處理，主要包括：影像、矢量、DEM、三維模型、海圖、陸圖、空圖等；
2.數據更新
支持多級混合精度地理數據的快速更新；
3.數據分發
支持基于C/S模式的數據分發，快速構建電子沙盤；
4.數據訪問
支持多源海量數據的分布式部署和訪問，可以訪問云端數據。

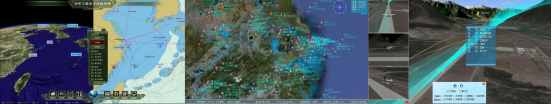

（二）綜合顯控
1.全空間表達
支持全空間、多視角、多粒度仿真可視化表達；
2.二三維一體化
支持二三維一體化可視化表達；
3.多點觸控
支持基于多點觸控技術的新型人機交互方式；
4.交互式標注
支持三維模型、地標、路徑、區域、360 全景圖的交互式標注和多媒體信息的掛載。
（三）沙盤態勢
1.態勢可視化
支持多目標、多批次戰場態勢可視化，并具備場景的保存、回放等功能；
2.多樣數據源
兼容 GPS、北斗、雷達、AIS 等多源監視數據，并具備可擴展數據接口；
3.編輯和推演
支持態勢場景的二三維一體化編輯和推演；
4.態勢特效庫
具備火焰、爆炸、煙霧、紅外、電磁、雷達等種類豐富戰場仿真效果庫。

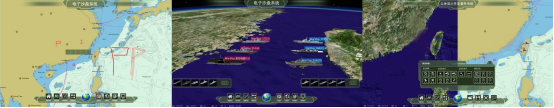

（四）軍標標繪
1.協同標繪
支持多人多客戶端同步和異步協同軍事標繪；
2.二三維標繪
支持軍標的二三維同步標繪和編輯；
3.草圖標繪
支持草圖智能識別標繪；
4.同屏標繪
支持多人同屏三維模型標繪和編輯；
5.軍標推演
具備二三維軍標態勢推演功能。
（五）仿真引擎
1.自然環境仿真
專業的游戲級渲染，支持立體云、霧、雨、雪、海水等自然環境仿真；

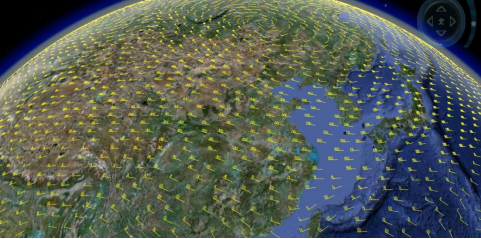

2.氣象數值模擬
支持大尺度、多源戰場氣象環境數據的高效處理、解析和數值模擬；
3.仿真推演
以人機交互的方式對推演目標進行部署、推演，可擴展仿真算法和作戰規則等；
4.效果評估
支持對作戰效果的評估。

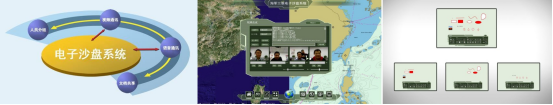

（六）協同研討
1.電子白板
基于電子白板的分布式協同研討和標繪，支持常規圖形、軍標、多媒體文件等；
2.視頻會議
具備基于文字、語音、視頻通訊的會議室模式協同研討功能，提高溝通效率；
3.文件共享
支持 txt、PPT、PDF、圖片文件、壓縮文件、視頻等文件共享。

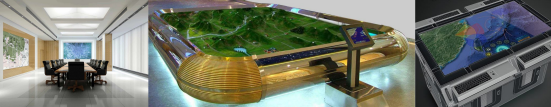

（七）軟硬件一體化
支持與桌面交互式硬件的完美結合；
支持與多點觸摸硬件完美結合；
支持與視頻會議系統硬件的集成；
支持跨平臺應用。
（八）關鍵功能指標
具備現有航警信息偵察系統的顯示效果、故障仿真、數據引接功能；具備世界海空區域劃分顯示、防空識別區功能；
具備將現有業務數據，基于專業的知識學習模板，快速配置成學習資源、快速配置成學習資源和學習時長的能力；
具備沙盤推演預置多種場景，多種國別，包括美國、印度、日本等等國家；
支持多源海量數據存儲、處理和更新功能。
（九）優勢特色
1.完整的行業解決方案
電子沙盤解決方案涉及沙盤數據的處理、導入、更新、沙盤信息共享、協同工作、指揮決策、軍事標繪、仿真模擬、沙盤推演等相關內容，功能之間保持相對獨立，可根據用戶需求定制個性化的解決方案，滿足用戶的多樣化需求；
2.海量數據管理能力
地理信息數據是電子沙盤的核心，數據引擎可對多源、海量的地理信息數據進行存儲、處理和更新，支持數據的分布式部署，能夠訪問云端數據， 為沙盤的構建提供低成本、高效的數據來源；
3.一體化應用
實現了軟件與硬件一體化的完美結合，支持多點觸控屏、指揮控制臺位、環形投影幕、專用顯控臺位、生產監控平臺等多種硬件平臺；軟件實現了二三維一體化應用，并且整合了視頻會議、網絡通信、軍事標繪等功能，是一款多功能綜合性電子沙盤系統；
4.良好的開放性和兼容性
系統架構設計合理，具有良好的組織結構和易用的開發接口；具備與硬件良好的兼容性，可進行二次開發和功能擴展，能夠與其它的軟件系統快速集成。
四、結束語
隨著信息化建設的深入，信息來源和種類的日益擴展，決策支持手段的不斷豐富，針對各軍兵種作戰訓練、指揮決策的需要，建立一套具備完整的指揮決策分析、任務推演及態勢展示功能的電子沙盤系統成為當務之急。針對BD需求，某司研發了的這套電子沙盤系統具備綜合態勢展示直觀、交互手段豐富多樣、作戰數據引接靈活、功能齊全兼具擴展，可滿足首長的作戰指揮和指揮訓練的使用需求。
引用：王雪，鞠曉杰，王鐸，等.面向?qū)崙?zhàn)的軍用交互式電子沙盤系統設計［J］.火力與指揮控制，2021，46（6）：149-154.
