騰謙電子程控交換模擬訓練系統能夠依托局域網進行程控交換設備的本地集中訓練和異地分布式訓練，能夠完成訓練組織、科目下達、實操訓練，撥打測試、監控采集和考核評估等功能，訓練模式包括單裝單設備訓練、單裝多設備訓練、以及多裝單設備訓練等，同時支撐模擬訓練分中心的綜合演訓科目及任務。
二、程控交換模擬訓練系統簡介
（一）程控交換模擬系統組成
1.ZXJ*設備模擬器1臺；
2.C&C**設備模擬器1臺；
3.ZXJ**模擬維護終端軟件1套；
4.C&C**模擬維護終端軟件1套；
5.程控交換訓練考核管理軟件1套。
（二）程控交換模擬系統架構圖
（三）程控交換模擬系統工作流程
導控服務器通過對外的導調接口接收上級分中心下發的考核訓練任務，教員可通過訓練考核管理軟件對參加考核訓練人員進行管理。
教員對訓練和考核進行設計，如訓練科目選擇、下達、結束等功能、具備組織單人單裝和多人單裝分組訓練功能、具備多人多裝綜合組網訓練功能，并將數據存放在導控服務器；學員可通過訓練考核管理軟件獲取訓練考核導控信息，學員通過終端維護軟件對程控交換設備模擬器進行設置。
導控服務器對接收到的維護終端數據進行過濾，對不同席位的有效設置信息進行轉發，無效數據不進行轉發，以實現并行操作；程控交換設備模擬器根據設置狀態判斷是否可以進行語音通話或局間通話，并將狀態信息發送給導控服務器，以實現訓練數據實時采集和提取功能，并可將相關訓練數據(如人員信息，訓練內容、操作步驟、配置參數、訓練結果等)轉化為動態圖形化呈現，可將訓練數據歸納、分析、回放。
導控服務器對訓練結果進行考核，可對學員訓練科目、訓練數據、訓練結果等數據采集、整理、分析、評判；可將訓練結果轉化為數據、圖形對比分析；可根據訓練步驟和訓練結果進行簡單分析指導；并展示考核評估結果。

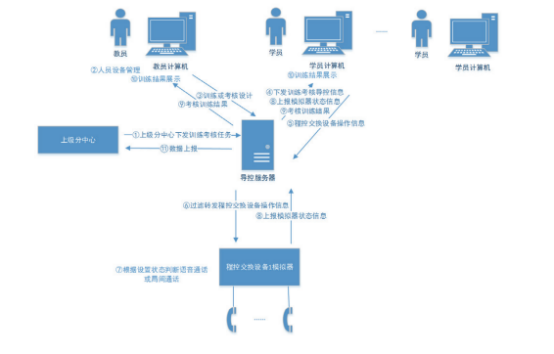

系統工作流程圖
三、程控交換模擬訓練系統功能與性能
（一）總體功能與性能
1.能夠支持學員使用ZXJ**/C&C**設備模擬器進行前面板單板拔插和后背板線纜連接的模擬操作訓練；
2.能夠穩定支持多組學員使用模擬維護終端軟件配合對應設備模擬器，進行程控交換設備常用的語音通信、局間通信和常見新業務等典型業務的模擬配置訓練；
2.能夠支持教員使用程控交換訓練考核管理軟件完成教學組織、訓練導調、科目下達、監控采集、數據分析和考核評估等教學訓練組織；
3.能夠提供對外通用模擬導調接口，完成上級下達的各項訓練任務，并具有本級數據上報功能。

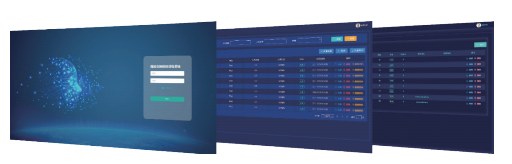

（二）程控交換訓練考核管理軟件
1.支持20個訓練席位的并行操作；
2.支持10種以上訓練科目，包括單設備操作訓練如機框單板配置、系統數據配置、用戶電話開通、新業務設置、隨路信令自環、共路信令自環等，多設備組網訓練如機框單板配置、系統數據配置、用戶電話開通、隨路信令業務互聯互通、共路信令業務互聯互通等；
3.支持訓練組織、監控采集、數據管理、考核評估、訓練導調等功能。
（三）ZXJ***/C&C**設備模擬器
1.外觀與實裝設備基本一致，高度尺寸按約1/2比例進行縮減；
2.模擬器前面板能夠實現實裝設備機框、單板的模擬拼插功能；
3.后面板具備與實裝設備類似的語音和中繼接口功能；
4.業務上能夠模擬實現實裝設備的語音通信與局間通信功能；
5.具備相同型號的設備模擬器組網訓練功能；
6.預留與其它模擬訓練器材及模擬訓練系統互聯互通的接口；
7.連續工作時間≥9h；
8.供電: AC220V±10%/50Hz；
9.整機功耗:≤450W。

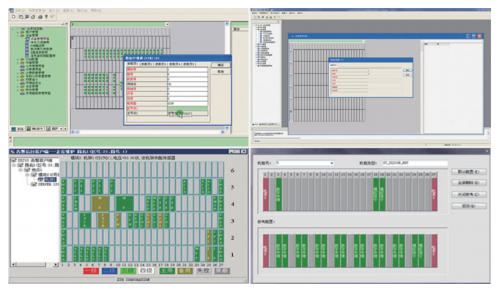

（四）ZXJ***/C&C**設備模擬維護終端軟件
1.軟件能支持10個訓練席位并行操作配置實裝設備模擬器，配置數據和實現業務相互之間不受影響；
2.軟件的功能模塊、配置內容應涵蓋實裝設備的系統配置、用戶配置、隨路中繼配置、共路中繼配置等基本功能；
3.軟件的調試監控模塊應涵蓋實裝設備的后臺告警、呼叫業務觀察與檢索、隨路信令跟蹤、共路信令跟蹤、在線跟蹤等基本功能。

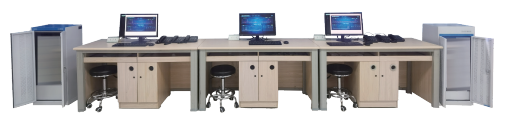

四、程控交換模擬訓練系統部署展示
程控交換模擬訓練系統是公司軍事模訓業務板塊中的拳頭產品之一，具備多業務訓練考核、多席位同步訓練、訓練方式自由設計、訓練科目自由編配等優勢，能夠依托局域網或軍事綜合信息網進行程控交換設備的本地集中訓練和異地分布式訓練，很好的滿足客戶訓練組織、科目下達、實操訓練、撥打測試、監控采集和考核評估等業務要求。
目前，系列產品已在多個軍事通信類院校落戶，受到了廣大客戶的廣泛好評。
