在上期的文章中，我們闡述了HDBaseT技術在4K視音頻系統設計中的妙用。今天我們就昆山融媒體中心案例出發，看看實際落地的4K HDBaseT視音頻系統方案具體是如何實施的，又有什么亮點呢？
昆山融媒體中心采用SE-4000 4K 12路8通道切換臺、HBT-30 三通道HDBaseT視音頻解碼器、PTC-285T 4K HDBaseT智能追蹤云臺攝像機、RMC-300A多功能遠程控制器等設備搭建了一間多功能融媒體中心。前端演播室內的PTC-285T云臺攝像機均吊裝于可伸縮支架上，并且可通過滑軌實現自由移動。整間演播室地面無明線或腳架，呈現整潔明亮效果的同時還能保證傳統演播室的多機位拍攝功能完好運行。

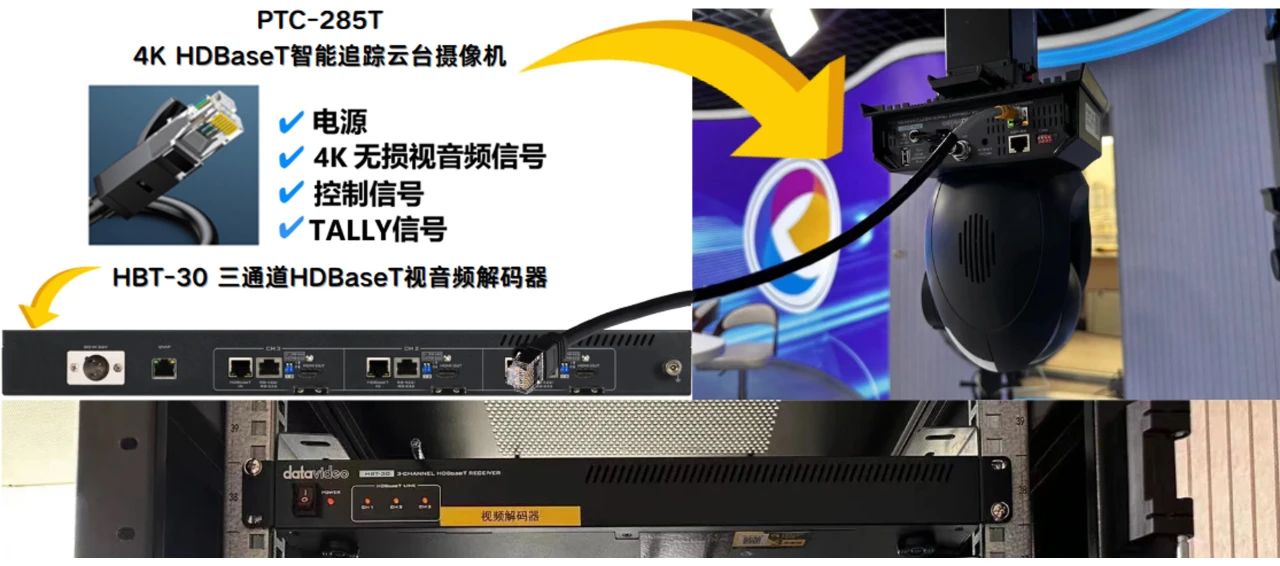

PTC-285T云臺攝像機具有HDBaseT編碼功能，配合HBT-30視音頻解碼器的HDBaseT解碼功能，可以將視音頻信號、電源供應、控制信號等合并至一個HDBaseT接口進行輸入輸出，從而將多種功能線纜用一條六類網絡線取代。前端演播室內的PTC-285T到后端導播間機架上的HBT-30之間僅用一根六類網線連接，實現高保密性、低延遲、高畫質的視音頻信號傳輸?shù)耐瑫r還可傳遞控制信號與TALLY信號，并完成攝像機供電。

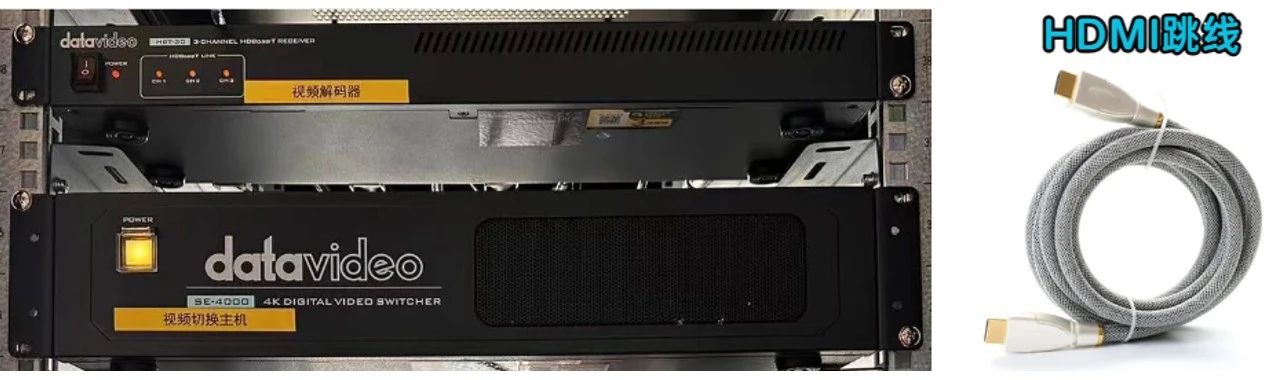

HBT-30視音頻解碼器解碼出的4K視音頻信號則可經由HDMI短跳線直接接入同在機柜中的SE-4000 4K切換臺主機中進行導播切換。在最大程度上減少了傳統視頻線纜的使用，充分降低了項目耗材成本。

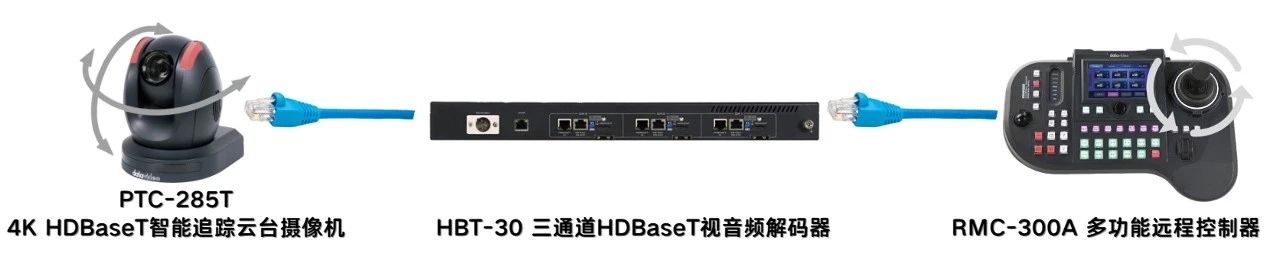

攝像機遠程控制方面，則可通過RMC-300A多功能遠程控制器完成，通過網絡線纜將RMC-300A與HBT-30相連接，即可通過HDBaseT協議向前端的PTC-285T傳輸控制協議，實現攝像控制人員在導播間內遠程控制云臺攝像機的推拉搖移以及各種基本參數設定。

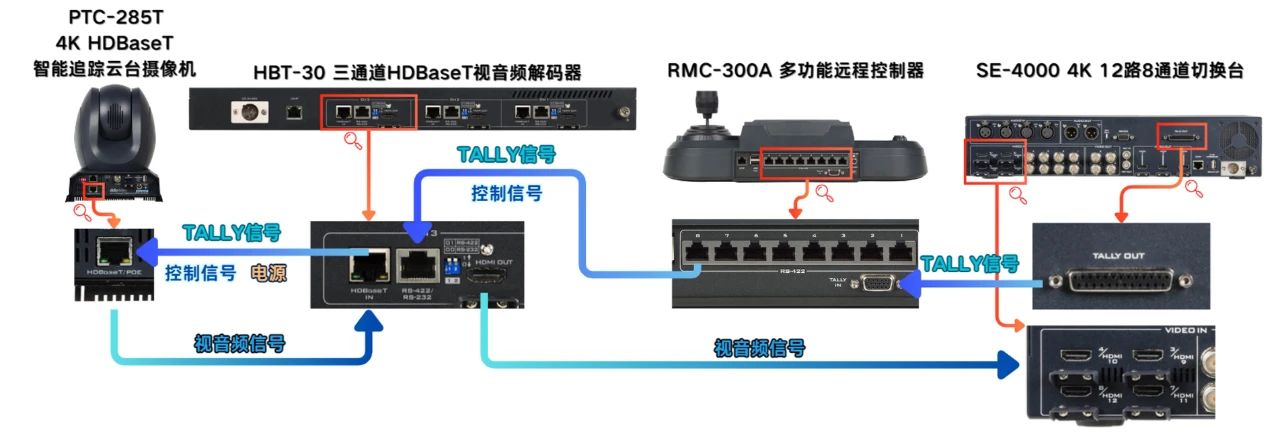

融媒體中心功能信號走線示意圖
為什么需要TALLY信號？

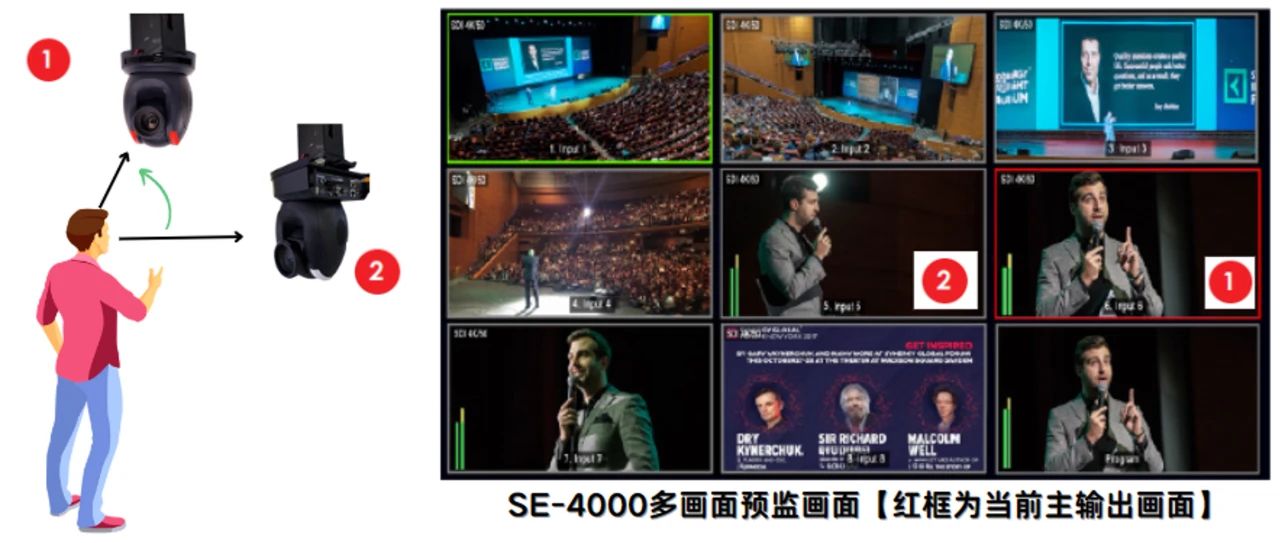

專業新聞演播環境中往往會有多臺攝像機同時對準主持人，為了保證主持人的視線始終正視鏡頭，我們需要提示主持人當前哪一臺攝像機的畫面正作為主輸出播出【亦或是預監輸出】。此時攝像機上的TALLY信號燈就可以作為一種直觀的提示讓主持人得以快速反應。
SE-4000 4K切換臺在切換主輸出之后會發出對應輸入接口的TALLY信號，繼而激發云臺攝像機上的TALLY燈亮紅燈，以此來直觀提示主持人。
為什么采用移動滑軌的機位架設？

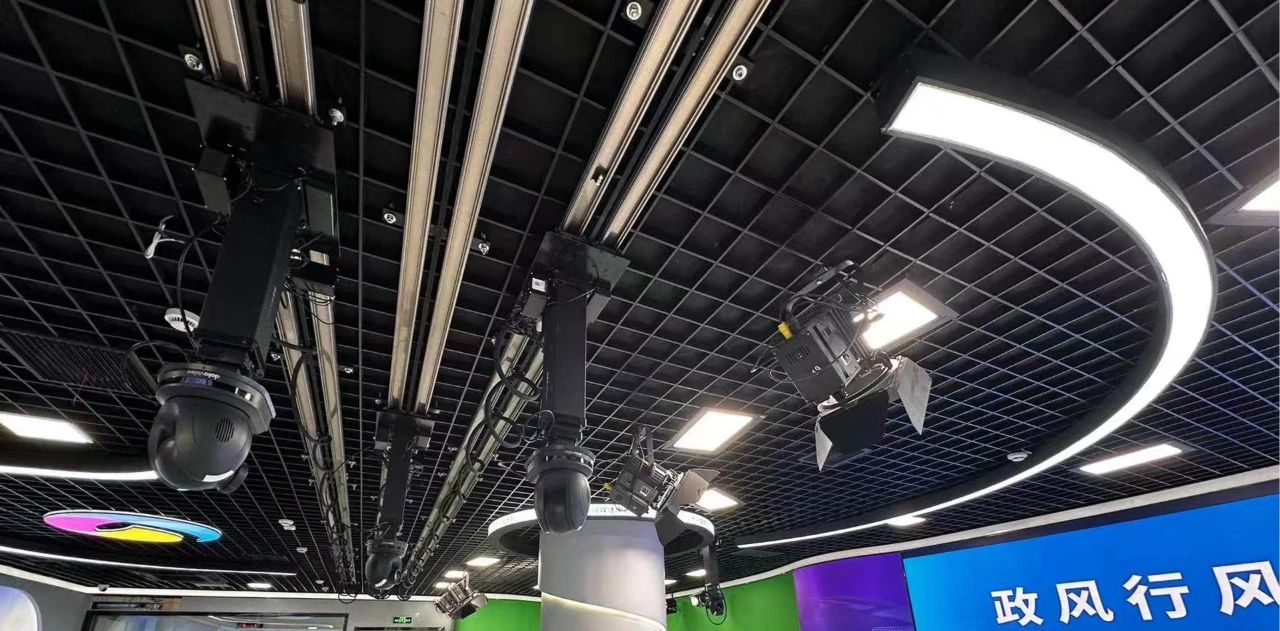

SE-4000 4K切換臺是一款虛實兩用的多功能切換設備，不僅可同時做4路摳像，還能自由選擇輸入通道至指定位置。采用移動滑軌的吊裝式機位布局，攝像機即可沿著頂部滑軌在虛擬與實景區之間自由移動，充分展現SE-4000的多路虛擬摳像以及強大的信號導切制作能力。

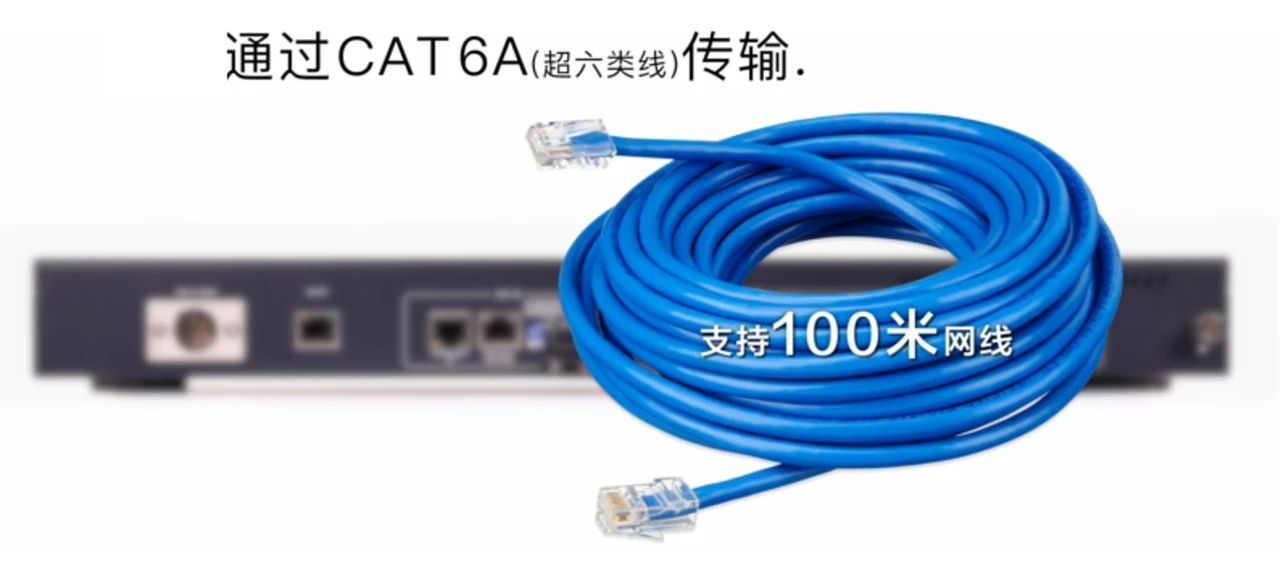

移動滑軌上事先盤繞了足夠長的六類網絡線纜，通過螺旋狀的收縮線捆，可以最大避免支架移動時對傳輸線纜的形變與損耗。雖然相比直線傳輸會大幅增大線纜距離，但是依托于HDBaseT傳輸手段，即使是4K視音頻信號，100米的最大傳輸距離也是綽綽有余。

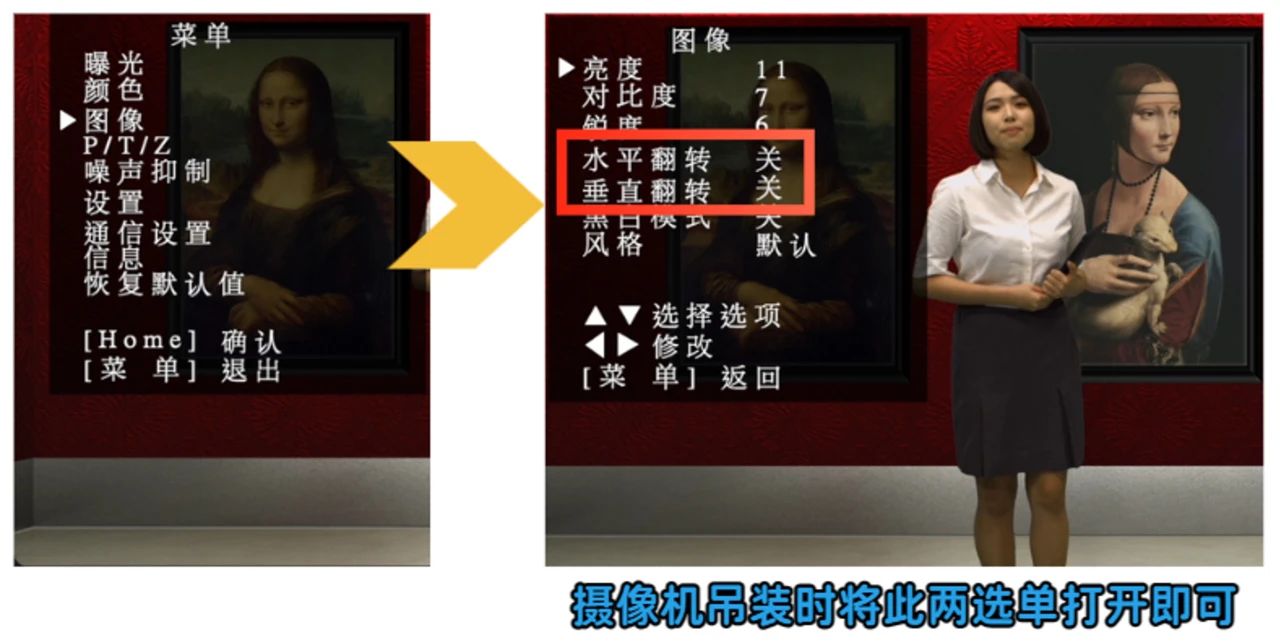

此外，因為前端拍攝設備完全采用吊裝，所以演播室地面不會存在明線或是三腳架，可以更好地展示現場環境。吊裝支架的上下伸縮功能也可以更好地解決拍攝高度的問題，從而避免出現俯拍的畫面感。而且PTC系列云臺攝像機還專為吊裝應用設計了畫面鏡像功能，無需再后端導播切換設備上進行多次翻轉設置。
