一、簡介
航空聲納是海軍反潛直升機和反潛巡邏機的主要反潛探測設備。亦稱機載聲納。航空聲納用于搜索、識別和跟蹤潛艇，保障機載反潛武器的使用或引導其他反潛兵力實施對潛攻擊。分為吊放式聲納、拖曳式聲納和聲納浮標系統三種。
圖1航空聲納系統
如圖1所示的現代航空聲納浮標系統，已成為機載綜合反潛戰術情報和指揮控制系統的一個重要組成部分。
吊放式聲納，裝備于反潛直升機。使用吊放式聲納對潛搜索時，一般采取跳躍式逐點搜索，載機飛臨某一探測點，低空懸停，將換能器基陣吊放入水至最佳深度，以主動或被動方式全向搜索；對某一點搜索完畢后，即將基陣提出海面飛向另一探測點搜索。吊放聲納，主動方式發現潛艇的距離為5海里左右。
拖曳式聲納，因高速拖曳時動水噪聲和載機噪聲影響嚴重，未大量發展。
聲納浮標，與機上的浮標投放裝置、無線電信號接收機和信號處理顯示設備等組成聲納浮標系統。使用時，載機先將浮標組按一定的陣式投布于搜索海區，爾后在海區上空盤旋，接收和監聽由浮標組發現的經無線電調制發射的目標信息。被動式聲納浮標對水下以 6節速度航行潛艇的探測半徑為2～5海里，最大10海里；主動式聲納浮標的回聲定位距離為1.5海里左右。
二、聲納浮標遙測系統
反潛直升機的聲納浮標遙測系統主要包括以下幾個部分：
1、聲納浮標：聲納浮標是反潛直升機的主要裝備之一，通常為圓筒形空投式一次性消耗水聲遙感探測器。它由減速降落機構、漂浮機構、天線、電子線路、電池、水聽器、電纜和筒體等組成。根據定向方法和范圍，聲納浮標可以分為被動全向聲吶浮標、被動定向聲吶浮標、主動全向聲吶浮標和主動定向聲吶浮標。
2、浮標信號接收處理設備：這些設備包括浮標無線電接收機、浮標定位儀（或聲參系統）、信號處理機和顯控臺等。它們與各型聲吶浮標（包括儲存架、投放裝置）一起構成聲納浮標系統，用于接收和處理聲納浮標探測到的聲音信息數據。
3、投放裝置：用于將聲納浮標從直升機上投放至水中。投放裝置通常與直升機的吊放系統相連，確保浮標的準確投放。
4、信號處理顯示設備：這些設備負責處理和分析聲納浮標收集到的聲音信號，將其轉換為戰術數據，并在顯控臺上顯示。通過這些數據，反潛直升機可以確定潛艇的位置、航速和類型等信息。
反潛直升機在搜潛過程中，首先投擲一個溫深浮標來測定海洋背景數據，繪制目標海域的垂直背景圖，并計算搜潛聲吶浮標的投擲陣型圖。隨后，直升機會投擲若干個主動或被動聲吶浮標。當浮標落入水中后，其聲吶部分會自動下沉到預設深度開始探測工作，并通過水面浮標天線將探測到的聲音信息數據發送給反潛飛機。飛機上的無線電聲納浮標遙測接收機對收到的信號進行解調，產生的音頻信號送至信號處理機進行處理和解算，最終在顯控臺上顯示潛艇的位置和其他相關信息。
三、聲納浮標遙測接收機
由上述可見，飛機上的無線電聲納浮標遙測接收機成了系統的關鍵設備。它在飛機盤旋飛行或懸停的狀態下，要能夠準確無誤的同時接收投放出去的若干組聲納浮標測試并發出的數據信息。
這就要求其應該具有出色的靈敏度、選擇性、相位噪聲和動態范圍，能夠?qū)崟r監控聲納浮標系統可能使用的所有頻道，并且具有出色的頻率穩定性。這樣，才能實現同時接收處理所投放出去的若干組聲納浮標測試并發出的數據信息。

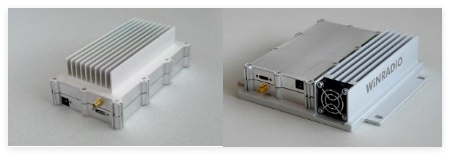

圖2 WR-G66WSB聲納浮標遙測接收機如圖2所示，新維科麥的WR-G66WSB聲納浮標遙測接收機專為聲納浮標遙測作而設計，具有直接采樣架構的頂級性能SDR 數字下變頻，工作頻率范圍 136 至 173.5 MHz，能夠?qū)崟r監控該頻段的所有 99 個聲納浮標通道可以并行處理多達 32 個通道，并且同時將多達 32 個通道信息作為 RTP 流傳送到廣播或錄音機。這是一款高性能、直接采樣、低功耗、軟件定義接收機，專為聲納浮標遙測作而設計，覆蓋整個聲納浮標頻率范圍，無需硬件重新調諧。接收機的硬件提供極高的動態范圍、高線性度和出色的靈敏度。輸入受到電壓尖峰和過功率保護。接收器包含具有 BIT（內置測試）和熱管理的自診斷功能，以防止在環境條件超出作規格時造成損壞。

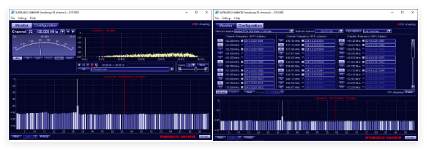

圖3接收機軟件界面
該軟件顯示接收機的圖形表示（虛擬控制面板），可以同時觀察所有 99 個聲納浮標通道的狀態。可以監控所選通道，并觀察解調信號的實時頻譜。
音頻參數可以根據輸出聲音（音量、音頻增益）進行調整，在計算機虛擬聲卡上播放，也可以錄制到音頻文件中。接收機的靈敏度/抗擾度可以通過使用衰減器和前置放大器來優化。
該軟件提供了一個選項，可以使用 RTP 通過計算機網絡將多達 32 個通道的解調音頻分配到多個目標。支持的 RTP 音頻格式包括：線性 PCM（16 位、單聲道、44100 Hz）、ITU-T G.711 PCM µ-Law (PCMU), ITU-T G.711 PCM A-Law (PCMA)。
注：部分資料來源于網絡
