博揚多功能綜合業務光端機 12E1+28路磁石+4路電話+4路物理隔離百兆單纖FC
博揚電話光端機提供28路磁石+4路電話與1-16路E1接口，4路物理隔離百兆以太網接口（每路線速獨立帶寬100M），以及2個擴展業務接口。2個擴展業務接口可以作為RS232/RS485/RS422異步數據/TTL、開關量信號等傳輸通道，應用十分靈活。
功能特性
基于自主知識產權的集成電路；
E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連;
語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
電話接口支持兩邊站點的相互放號功能；
提供4個擴展接口，可以擴展1~4路異步數據，如RS232/ RS485/RS422/TTL等；或1~8路開關量;
4路物理隔離以太網接口10/100M，全/半雙工完全自適應，每路獨立帶寬線速100M，總的帶寬可以是雙向4*100M；
每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
無中繼傳輸距離可達2~120公里；提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；
支持Console串口網管與獨立SNMP網管模式；
多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs， 開路峰值輸出電壓6KV標準。
技術參數
光纖部分：光口：2（1+1光備份），光口速率：1.25G；
光纖：單纖雙纖光纖接口：FC/SC/ST/LC(SFP)；
波長：850nm/1310nm 多模；1310nm/1550nm單模；
無中繼傳輸距離：60Km；
典型發射功率：單模1310/1550nm：≥-9dBm，多模850nm：-18dBm，多模1310nm: -25dBm；
接受靈敏度范圍：-28dBm~- 40dBm；
E1接口：設備接口符合G.703建議；
速率：2048Kb/s±50ppm，碼型：HDB3；
阻抗：非平衡式 75W/平衡式 120W，非平衡式配同軸接口適配器，可適配75-2/3同軸電纜。
抖動特性：滿足G.742、G.823
建議，輸入口允許衰減：0～6dBm；
數據接口：RS-485/RS-232/RS-422/Manchester/TTL；
數據格式：NRZ、Manchester、Bi-phase；
速率：110bps-115.200Kbps；
物理接口：RJ45。

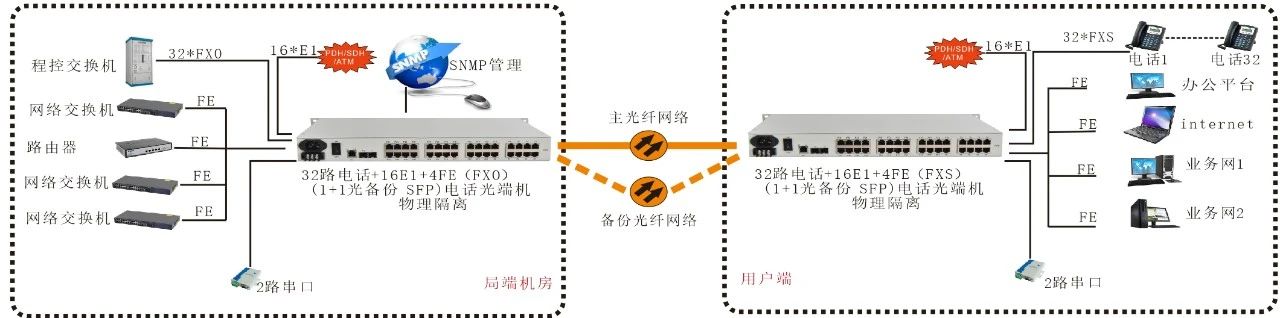

方案應用
