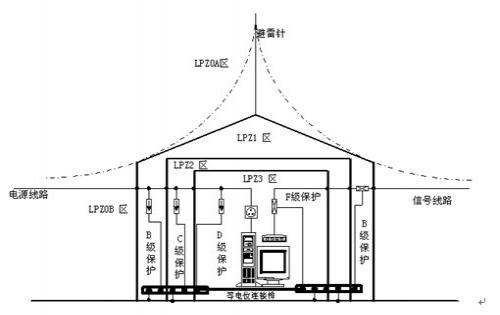

防雷接地電阻測試
方法與圖解
接地電阻測試方法（圖解）
一、接地電阻測試要求：
a 交流工作接地，接地電阻不應大于4Ω；
b 安全工作接地，接地電阻不應大于4Ω；
c 直流工作接地，接地電阻應按計算機系統具體要求確定；
d 防雷保護地的接地電阻不應大于10Ω；
e 對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω。
二、接地電阻測試儀（ZC-8型為例）
接地電阻測試儀適用于測量各種電力系統，電氣設備，避雷針等接地裝置的電阻值。亦可測量低電阻導體的電阻值和土壤電阻率。
三、本儀表工作由手搖發電機、電流互感器、滑線電阻及檢流計等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶。附件有輔助探棒導線等，裝于附件袋內。其工作原理采用基準電壓比較式。
四、使用前檢查測試儀是否完整，測試儀包括如下器件。
1、接地電阻測試儀一臺
2、輔助接地棒二根
3、導線5m、20m、40m各一根
五、使用與操作
1、測量接地電阻值時接線方式的規定
how to lose abs fat瘦臉靜脈曲張襪有用嗎眼膜頸椎病睡什么枕頭好潤唇怎么增高祛斑淘寶豐胸產品哪種眼霜去皺效果好口碑服裝減肥最新數碼產品好好的眼部精華推薦比較抗衰老護膚品
儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m
11測量大于等于1Ω接地電阻時接線圖見圖1
將儀表上2個E端鈕連結在一起。

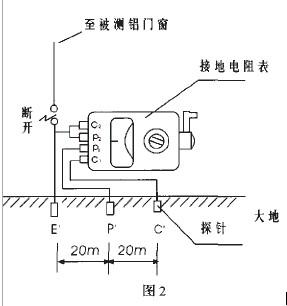

測量小于1Ω接地電阻時接線圖見圖2
12測量小于1Ω接地電阻時接線圖
將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。
2、操作步驟
21、 儀表端所有接線應正確無誤。
22、 儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸。
23、 儀表放置水平后，調整檢流計的機械零位，歸零。
24、 將“ 倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針恢復到“0”點。此時刻度盤上讀數乘上倍率檔即為被測電阻值。
25、 如果刻度盤讀數小于1時，檢流計指針仍未取得平衡，可將倍率開關置于小一檔的倍率，直至調節到完全平衡為止。
26、 如果發現儀表檢流計指針有抖動現象，可變化搖柄轉速，以消除抖動現象。
六、注意事項
1、禁止在有雷電或被測物帶電時進行測量。
2、儀表攜帶、使用時須小心輕放，避免劇烈震動。
