車載1發1收：
本方案一般應用點對點的傳輸方式
本系統由一個發射前端和中心站組成，發射前端通過車載上信號采集設備（如高速球、監視器、等）及發射機，將圖像、語音、數據等信息傳送到中心站接收機，并實時的顯示在終端輸出設備（如顯示屏、監視器、PC機等）上。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

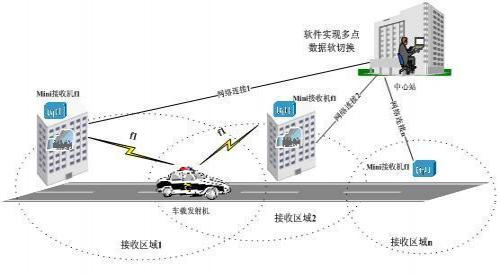

車載1發多收：(數字圖象無縫連接，擴大監控范圍)
使用一個車載發射機，多個接收機。
本方案一般應用于大區域內漫游
◆如果要求目標區域的覆蓋范圍超過一個接收后端可接收信號的區域，將采用多個接收后端的組網方式，以解決擴大接收范圍。
◆本 系統由一個發射前端和多個不同位置的接收后端（同頻段）組成，每個接收后端覆蓋一定的接收區域，發射機發出的信號在不同的區域由相應的接收機接收，各接收 機將接收到的信號，由網絡口輸出，連接到各接收后端所在的專網系統，將圖像、語音、數據等信息顯示在中心站的PC機上，解決了大區域內信號的無縫隙覆蓋。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

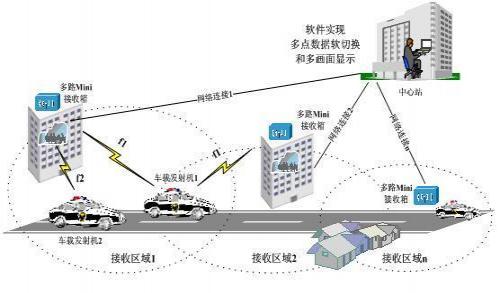

車載多發多收：（數字圖象無縫連接，擴大監控范圍）
使用多個前端發射系統和多個接收系統組成，這種應用最為廣泛，大部分使用都是采用該結構。
本方案一般應用于大區域內不同地點的實時監控
本系統由多個發射前端和多個接收后端組成，每個發射前段發出的信號由對應的接收后端接收，各接收后端將接收到的信號，由網絡口輸出，連接到各接收后端所在的專網系統，通過專網中PC機的視頻軟件，設置對應接收機上不同的網絡端口號，實現中心站多點數據軟切換和多畫面顯示。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

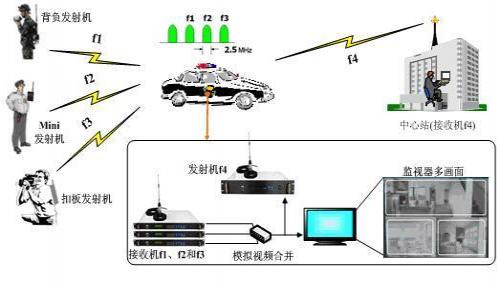

單兵多發多收+畫面合成+車載1發1收：
由多個發射前端、一個車載中繼系統和一個中心站組成。
本系統由多個發射前端、一個車載中繼系統和一個中心站組成，通過 Telemedia單兵系統，將各發射前端的圖像，語音及數據等信息傳輸到車載中繼對應的單兵接收機上，各單兵接收機的模擬信號通過模擬視頻合成，以 Telemedia車載系統為中繼，把各信息傳輸到遠端中心站。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

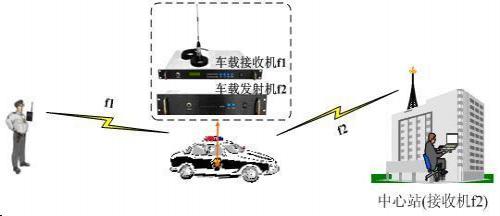

單兵1發1收+車載1發1收:
使用一個單兵發射設備，一套車載發射和接收設備。
本方案一般應用地形比較復雜，指揮車不方便到達，中心站與發射前端距離較遠的情況下使用，更好的解決系統覆蓋的盲區。
本 系統由一個發射前端、一個車載中繼系統和一個中心站三部分組成，通過Telemedia單兵系統，將前端的圖像，語音及數據等信息傳輸到車載中繼，同時通 過Telemedia單兵接收機的模擬接口和Telemedia車載發射機的模擬接口對接，以Telemedia車載系統為中繼，把各信息傳輸到遠端中心 站。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。
單兵1發1收（網絡型）+車載1發1收:（無線COFDM網橋型）
由一套Telemedia系統，由一個前端發射系統和一個接收系統組成。
使用一套Telemedia系統，由一個前端發射系統和一個接收系統組成，這種應用最為廣泛，大部分使用都是采用該結構。
本 系統由一個發射前端、一個車載中繼系統和一個中心站三部分組成，通過Telemedia單兵系統，將前端的圖像，語音及數據等信息傳輸到車載中繼，同時通 過Telemedia單兵接收機的網絡口和Telemedia車載（無線COFDM網橋型）發射機的網絡口對接，以Telemedia車載系統為中繼，把 各信息傳輸到遠端中心站。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

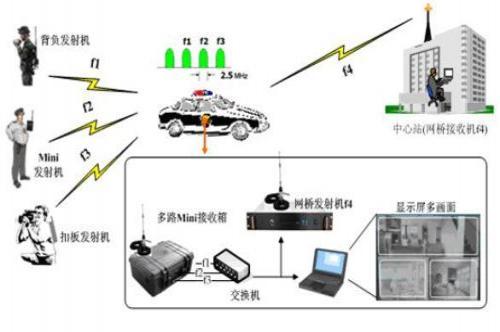

單兵多發多收（網絡型）+網絡HUB（數字復用）+車載1發1收（無線COFDM網橋型）：
由多個發射前端、一個車載中繼系統和一個中心站組成。
本系統由多個發射前端、一個車載中繼系統和一個中心站組成，通過 Telemedia單兵系統，將各發射前端的圖像，語音及數據等信息傳輸到車載中繼對應的單兵接收機上，各單兵接收機的接收信號通過網絡口連接到交換機 上，以Telemedia車載（無線COFDM網橋型）系統為中繼，把各信息傳輸到遠端中心站。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

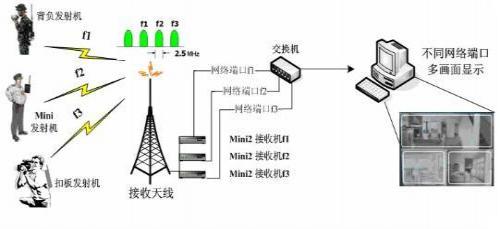

單兵多發1收：（網絡型接收，電腦軟解碼）
由多個前端發射系統和一套接收系統組成，這種應用可以同時監控多處區域。
在最靠近現場人員既可以攜帶穿戴式發射機（可以秘密攜帶）、也可以選用背負式發射機，把現場的語音圖像傳輸到現場指揮車或指揮中心，供現場指揮人員決策，實現人— 車的傳輸。
應用領域：區域巡邏、反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

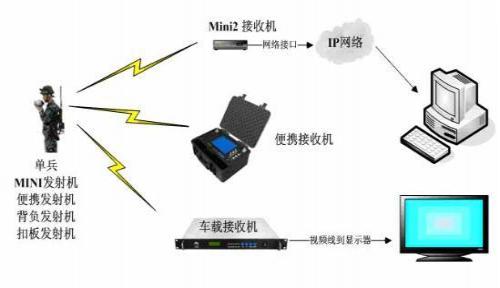

單兵1發1收：（4種單兵發射設備<>4種單兵接收設備）
使用一套Telemedia系統，由一個前端發射系統和一個接收系統組成，這種應用最為廣泛，大部分使用都是采用該結構。
在最靠近現場人員既可以攜帶穿戴式發射機（可以秘密攜帶）、也可以選用背負式發射機，把現場的語音圖像傳輸到現場指揮車，供現場指揮人員決策，實現人— 車的傳輸；現場指揮車可以配備手持一體式接收機、也可以配備標準機架式接收機。
在城市環境下，人—車傳輸距離05—5km。
應用領域：反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

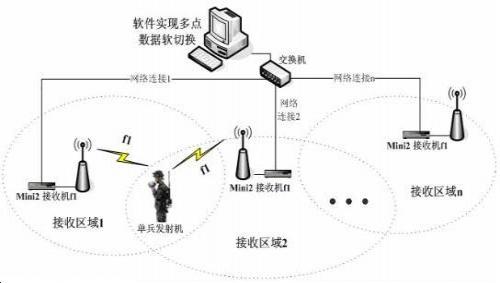

單兵1發多收：（數字圖象無縫連接，擴大監控范圍）
使用一套Telemedia系統，由一個前端發射系統和多個接收系統組成，這種應用可以大大擴大發射端的移動范圍。
在最靠近現場人員既可以攜帶穿戴式發射機（可以秘密攜帶）、也可以選用背負式發射機，把現場的語音圖像傳輸到現場指揮車，供現場指揮人員決策，實現人— 車的傳輸；現場指揮車可以配備手持一體式接收機、也可以配備標準機架式接收機。
在城市環境下，人—車傳輸距離隨著接收機的增多而擴大，當單兵在不同接收機接受區域移動時，可以實現數據軟切換。
應用領域：區域巡邏、反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。

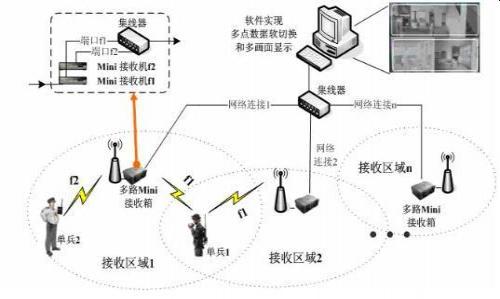

單兵多發多收：（數字圖象無縫連接，擴大監控范圍）
由多個前端發射系統和多個接收系統組成，這種應用可以由多個監控中心同時監控多處區域。
在最靠近現場人員既可以攜帶穿戴式發射機（可以秘密攜帶）、也可以選用背負式發射機，把現場的語音圖像傳輸到現場指揮車或指揮中心，供現場指揮人員決策，實現人— 車(或監控中心)的傳輸。
應用領域：區域巡邏、反恐、安全、刑偵、技偵、緝毒、緝私、警衛現場；
應急、救援、重大事件、突發事件現場；
邊防、消防、海事、交管、治安現場。
