第1章 系統概述

1.1 概 述

新建的****公安局指揮中心大樓共三層，主要功能區分為多功能廳、指揮調度中心、會議室等。指揮中心總面積約350平方米，為長27 米，寬18米。經新建可滿足召開電視電話會議、公安局異地會商、匯報演示、普通會議等功能。并能滿足50人以上的開會需求。多功能廳面積450平方米，為長27 米，寬18米,主要召開內部大會，會議室主要進行普通會議使用。

此次****公安局指揮中心系統建設項目主要包括圖像顯示系統，桌面顯示系統、音響擴聲系統、中央控制系統及布線系統等組成。

1.2設計目標

****公安局指揮中心會議室系統滿足普通會議、視頻會議、視頻指揮調度等功能，同時指揮中心以各種視頻、音頻等信號源匯聚在圖像控制室，實現集中展示和全局性的共享，實現中心指揮控制功能。以下為本次項目的主要建設目標：

1、通過對新的2層公安局指揮中心建設，達到能容納50人以上，該中心能夠接收轉發自治區公安廳電視電話會議，召開市縣公安局視頻會議，實現省市之間公安局異地可視會商三大功能的要求。

2、通過對現有設備的優化和整合，補充必要的設備，為會商、決策和調度指揮提供技術保障。

1.3技術標準及規范

整個系統的建設要遵循有關國家標準和國際標準，主要技術標準及規范如下：

《智能建筑設計標準》（GB/T50314－2000）

《智能建筑工程質量驗收規范》（GB50339－2003）

《工業企業通信接地設計規范》（GBJ79－85）

《通用用電設備設計規范》（GB50055－93）

《電氣裝置安裝工程電氣設備交接試驗標準》（GB50150－91）

《民用建筑電氣設計規范》（JGJ/T16－92）

《電氣裝置安裝工程接地裝置施工驗收規范》（GB50169－92）

《建筑電氣安裝工程質量檢驗評定標準》（GBJ303-88）

《廳堂擴聲系統聲學特性指標》（GYJ25－86）

《廳堂擴聲特性測量方法》（GB-4959-85）

《電子設備雷擊保護導則》（GB7450-87）

《廳堂擴聲系統設備互聯的優選電氣配接法》（SJ2112-82）

《信息技術設備包括電氣設備的安全》（GB4943-95）

《軟件工程國家標準》（GTB856）

《信息技術互連國際標準》（ISO/IEC11801-95）

《建筑設計防火規范》（GBJ16－87）2001修訂

《高層民用建筑設計防火規范》（2001修訂）

《客觀評價廳堂語言可懂度及“RASTI”法》（GB/T 14476 -93）

《聲系統設備互連的優選配接值》（GB/T 14197-93）

《廳堂混響時間測量方法》（GBJ 76-84）

《聲學語言清晰度測試方法》（GB/T 15508 -1995）

《聲學設計及測量規范》（JGI/T 7-97）

《擴聲譯音系統安裝工程施工及驗收規范》（GY5055 -1995）

《建筑電氣工程施工質量驗收規范》（GB 50503-2002）

《音頻、視頻及類似電子設備安全要求》（GB8898-2001）

《安全防范報警設備安全要求和試驗方法》（GB16796-1997）

《計算機信息系統安全保護等級劃分準則》（GB17859－1999）

《民用閉路監控電視系統工程技術規范》（GB50189-1994）

《安全防范工程技術規范》（GB50348-2004）

《安全防范系統驗收規則》（GA308－2001）

《安全防范系統通用圖形符號》（GA/T74－2000）

《安全防范工程程序與要求》（GA/T75-94）

《視頻安防監控系統技術要求》（GA/T367-2001）





第2章公安局指揮中心系統設計

2.1 指揮中心系統設計

****公安局指揮中心系統建設以現有公安局視頻會議系統、視頻指揮系統為核心，以滿足召開電視電話會議、公安局異地會商、匯報演示及普通會議等功能，在二樓指揮中心控制室，建立圖象聲音控制中心，在大廳內，建立等離子大屏幕顯示中心，數字會議中心，除數字會議系統及大屏幕外，其他所有主要設備集中到圖象控制中心內，并通過中央控制系統實現對設備電源、燈光、PDP等離子顯示墻、視頻音頻矩陣、攝像頭、液晶升降系統等系統的控制。

2.2指揮中心顯示中心系統

該系統是以世界首創的、革命性的等離子無限拼接技術為核心的顯示系統，配套視頻矩陣、VGA矩陣及控制器使整個系統可與計算機網絡系統、視頻會議系統、現場攝像頭和其它獨立計算機工作站相聯，實現這些計算機圖形和視頻圖像信息的綜合顯示，滿足會議、會商、指揮、調度的各種需要，為用戶提供一個直觀、交互式的靈活顯示系統，以適應不斷發展的工作需要。配套LED顯示屏，實現文字及設備情況

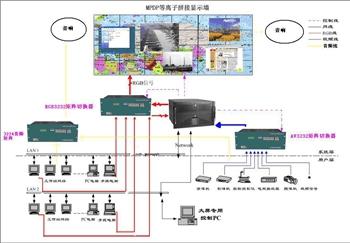

指揮中心顯示中心系統連接圖

2.2.1等離子顯示原理及構造

1）、等離子體的形成

當惰性氣體達到一定溫度，氣體內部電子充分電離，當正離子（+）、自由電子（-）數量基本相當，加上少量不帶電的中性粒子，該氣體即稱為等離子體。等離子體具有良好的導電性。

2）、等離子顯示器的工作原理

等離子顯示器是一種利用氣體放電發光的顯示裝置，這種屏幕采用了等離子管作為發光元件。大量的等離子管排列在一起構成屏幕。每個像素單元對應的小室內部充有氖氙氣體。在等離子管電極間加上高壓后，封在兩層玻璃之間的等離子管小室中的氣體發生電離并產生紫外光，從而激勵前面板內表面上的紅綠藍（RGB）三基色熒光粉發出可見光。每個等離子管作為一個像素單元，由這些像素的明暗和顏色變化組合，產生各種灰度和色彩的圖像，與CRT顯像管發光相似。其工作機理類似普通日光燈。等離子顯示器一般由三層玻璃板組成。第一層內表面為涂有導電材料的垂直隔柵，中間層是氣室陣列，第三層內表面為涂有導電材料的水平隔柵。要點亮某個地址的氣室，首先在相應行上加較高的電壓，待該氣室被激發點亮后，可用低電壓維持氖氣室的亮度。關掉某個單元，只要將相應的電壓降低。氣室開關的周期時間是15ms，通過改變控制電壓，可以使等離子板顯示不同灰度的圖形。

3）、等離子顯示發展史

等離子顯示器因其超薄的機身，超大的顯示面積，以及在多種環境下的卓越顯示性能，成為目前最先進的大屏幕顯示設備。等離子顯示器的核心部件是等離子屏，其中每個像素單元由紅、綠、藍三個像素點組成，發光的外屏內表面熒光體類似于CRT顯像管內的熒光體，這種熒光體主動發光的顯示方式能夠提供生動豐富的色彩、極短的響應時間和非常廣闊的可視角度。每一個像素單元都由單獨的電極控制，視頻信號經轉化后，各電極做出響應，通過三種原色不同亮度的組合，每一個像素點能夠產生1670萬種以上的顏色。

等離子體顯示的概念最早由美國伊利諾伊州立大學的科學家于1964年7月提出，最早的實驗性樣品只是一些簡單的發光點陣。六十年代后期該項技術得到了進一步發展，但受到材料和工藝的限制，屏幕尺寸很小，且顯示質量較差。

電子計算機及信息產業的發展，為等離子顯示的進步提供了契機。獨特的發光原理和構造所帶來的諸多優點，使等離子顯示器逐漸被人們認同為最理想的大屏幕顯示技術。由于新工藝和材料的應用，等離子顯示技術已經日臻完善。目前全球共有七家廠商具備等離子屏（模塊）生產技術和能力，等離子顯示器正得到越來越廣泛的應用。

4）、等離子顯示特征

a）高分辨率

PDP擁有更高的分辨率。PDP顯示XGA、SVGA、VGA等分辨率的電腦信號，同時可以顯示DTV或高清晰的HDTV信號。

b）畫面無閃爍

PDP每一個像素點由獨立電極控制，并配備雙倍掃描電路，因此即使是普通的電視信號或VCR錄像帶，也能呈現精細完美的畫面。

c）精確的色彩還原能力

高端等離子顯示器通常能顯示高達1,677萬種以上的色彩，提供了完美的色階，輔以豐富灰階，能夠呈現色彩更飽滿、更艷麗的畫面。

d）寬屏顯示模式

等離子顯示器屏幕比例多為16:9，而非傳統的4:3，這是為用戶欣賞大多數DVD影碟以及顯示未來的HDTV（畫面比例16:9）信號而準備的。當然，您也可以通過選擇4:3格式觀賞普通電視節目信號。

e）完美的純平面顯示

PDP 等離子顯示器是真正的純平面顯示器。完全無曲率的大畫面，即使邊角部分也絕無變形和失真.

f）亮度均勻

大多數其他主流顯示技術都存在屏幕亮度不均勻的現象（如投影、液晶、CRT 等），而由于PDP獨特的顯示原理，等離子顯示器的亮度非常均勻，不會出現邊角部分發暗的情況。

g）超薄的機身設計

PDP 在擁有超大顯示面積的同時，機身超薄，方便安置在任何場所和位置。超輕超薄的優點使等離子顯示器成為室內大屏幕顯示的最佳設備。

h）超寬觀看角度

PDP自身帶有發光源,無需外部光源來發光，這種主動發光的特性使PDP的可視角度極為寬廣，在水平和垂直雙方向上都高于160度。

i）全制式接收

等離子顯示器能接駁多數常用視頻信號源。包括復合視頻（NTSC/PAL/SECAM），標準AV信號（Video&Audio），DVD/HDTV以及計算機輸出的VGA信號

1)、拼接縫隙≤2mm

拼接后，各顯示單元之間縫隙小于2mm，實現最佳的等離子拼接效果，大屏幕畫面完美無缺。

2)、優異的顯示性能

PDP拼接等離子屏，亮度高達1000cd/㎡，并擁有極高的亮度均勻性；對比度高達10000:1，畫面清晰亮麗，色彩飽和度及還原度高；支持VGA~UXGA、WXGA區間高分辨率信號；擁有雙方向160度超寬廣視角；

3)、穩定運行壽命超長

PDP顯示單元采用先進的供電系統、優良的散熱設計，確保長時間穩定運行，故障率低，壽命超長（使用壽命即超過80,000小時）；各顯示單元間擁有完美的色彩一致性，且長時間工作后圖像質量（亮度均勻性、色彩一致性、拼接效果等）不會發生明顯變化，無需定期調試。加上沒有任何需定期更換的耗材設備，所以維護、維修成本極低。

4）、超薄機身-76mm

超薄機身設計（42"顯示單元厚度僅為7.6厘米，幕墻整體安裝厚度不超過20厘米），使該屏幕墻占地面積極小，適合壁掛，從而適合在任何面積的場所安裝；屏幕采用高質防爆玻璃經多層鍍膜處理，防眩光、防反射，熱變形小。

5）防灼傷性能

先前，等離子顯示器在應用于顯示內容為靜態或者重復播放同一畫面的控制室中，存在嚴重的老化問題。然而，現在的等離子產品配備了BIC技術將老化問題降低到90%以上，具有BIC技術的PDP是控制室的一個很好的解決方案，費用比預算要少。

等離子拼接大屏幕顯示功能

根據當今的技術發展，目前大屏幕顯示系統基本采用多媒體投影機、等離子顯示屏和LED發光二極管等設備向觀眾進行信息顯示。

等離子顯示技術是一個新興的技術，具有高亮度、高對比度、高色彩飽和度、高色彩均勻度、長壽命、平均無故障時間短等特點，目前在許多場合都有應用，具有非常好的視覺效果。還具有顯示清晰、可視面積較大、顯示比例可調、色彩艷麗明亮并且機體很薄（一般為7-10CM），使用壽命長。

以前的等離子顯示大多都為單機使用方式，隨著科技的發展和進步，到目前等離子已經可無縫拼接使用（≤2mm），而且能夠得到很好的顯示效果。等離子拼接的應用因為較薄的機體，可以為用戶節約更大使用空間，拼接組合也簡單快捷，使用等離子拼接墻可以說是較少的投資得到極好的顯示效果，性價比極高。

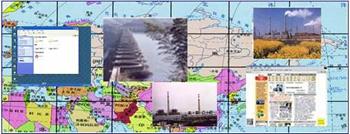

等離子拼接大屏幕可以同時顯示幾個相同或不同的動態（視頻）和靜態（計算機數據）畫面，能保證信息顯示的多樣化。

PDP拼接大屏幕顯示系統部分功能實現模式如下:

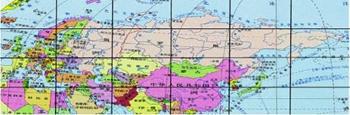

1）、全屏顯示，高分辨率應用

2）、多路實時視頻信號顯示

3）、網絡信號的顯示

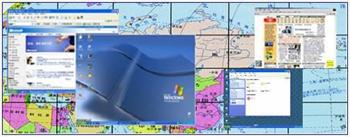

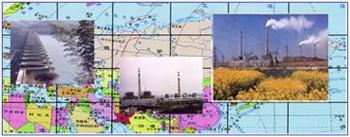

4）、各類信號混合顯示

2.2.2信號處理系統功能

對信號源進行完善的處理，包括轉接、分配、切換、倍頻、分割、多屏拼接等等，達到信號資源共享的目的，使顯示系統能輕易地獲取任意一個或多個所需的信號，滿足各種不同功能的需要。它是整個多媒體展示系統靈活性、安全性的有力保證。

各種視頻信號、音頻信號和計算機信號通過 AV 或RGB兩種矩陣進行共享連接，可以分別顯示在PDP大屏幕及不同的顯示終端上。

2.2.3等離子顯示單元

等離子顯示器PDP（Plasma Display Panel）是目前顯示技術中最先進的顯示設備之一,等離子顯示器既擁有比傳統CRT更優化的畫質，又能顯示高分辨率計算機圖形。

2.2.3.1PDP等離子單元的主要特點：

PDP等離子顯示單元有如下特點：

1）、圖像質量更高

立體Y/C數位整流過濾器，立體Y/C數位整流過濾器編展示出圖場跟圖場的對比，把色彩從黑白影像中精確地分離出來，它可消除點相位失真。

適應動作的逐行掃描：新的IP（革新的界面）轉換器運用了自動改編時間/空間的運算法則，使顯示的分辨率在穩定的圖像范圍中有最佳表現，清除了移動物件的重影。

改良了的移動影像：PDP等離子提供順暢自然而細致的移動影像，因為運用了False-edge Predictor技術，降低移動影像輪廓的雜訊，讓移動中的影像更清晰。

立體逐行掃描技術：為了使等離子的點陣系統有最佳表現，此功能將現在廣播用的交錯信號轉變?yōu)橄冗M的掃描信號，立體逐行掃描技術以最高的兼容性從圖像的4線中摘取以內插值替換的像素點數據，大大的減低了在傳統等離子中出現的模糊影像，給觀眾提供了清新自然的移動影像。

2）、色彩更純正更真實

PDP等離子的屏幕采用了最新開發的光學波長選擇的含磷濾鏡使色彩更逼真，特別是光學濾鏡和新開發的藍磷，在保持高亮度的同時可再現純白。光學濾鏡和新的磷的應用技術改進了色彩的純度和擴大了再現色彩的范圍。使色彩更豐富自然。

3）、UXGA兼容

為確保對各種電腦顯示模式達到UXGA的兼容性，無縫拼接等離子會自動切換掃描頻率配合輸入信號。水平掃描頻率由15KHZ到75KHZ，垂直描頻率由50KHZ到75KHZ，MPDP等離子單元精確像素點的高分辨率可顯示VGA，SVGA，XGA。

4）、HDTV顯示

PDP等離子通過現在最先進的媒體向觀眾展示更高素質的畫面，用戶可接駁分量視頻觀看HDTV，EDTV，SDTV的數碼電視等.

2.2.3.2技術參數：

42寸顯示單元：

拼接屏尺寸：長：925X4=3800mm

            高：523X4=2092mm

2.2.4圖形拼接處理器

多屏拼接處理器，它能對輸入到處理器的多路視頻信號、RGB信號、網絡上的計算機信號進行分別處理顯示。

通過圖像拼接處理器，把輸入到大屏幕的信號，通過分段分割特別處理在16個等離子顯示單元上拼接成一個完整的邏輯畫面，方便電子地圖及其它信息以完整的形式顯示出來。它采用兩項先進的大屏幕顯示技術（視頻窗口）和（虛屏技術），可以在大屏幕顯示墻上以任意位置，任意大小開窗口顯示多路視頻圖像和整幅完整的計算機及網絡拼接圖像，由于采用了虛屏技術，所有的視頻窗口，圖形窗口，文本窗口可以在整個顯示墻上任意拖動，任意縮放。

將某一路圖像信號送入專用的外置圖形拼接處理器，通過內部的模擬數字切換后，利用專用軟件分區域切割，再經數字/模擬轉換后，輸出多路（分區域）圖像信號送入各區域等離子單元顯示大幅拼接圖形。作用是將單個等離子單元不能顯示的大幅畫面通過多臺等離子單元拼接完成大幅畫面顯示。

多屏圖像拼接處理器消除了為支持RGB和計算機應用程序所需的接線器和多處理器，簡化了操作并降低了成本。只需將信號源插到位于后部的端口，就可迅速完成安裝。此外，與 RGB 和視頻窗口一樣，可以瀏覽實際上無限多個本地應用程序窗口和局域網應用程序。

使用熟悉的 Windows XP 界面。全中文控制界面，通過簡便易用的界面，用戶能夠在屏幕上創建和調整 RGB 和視頻窗口，將當前的系統設置保存為一個文件，并可隨時調用它。

1、多屏幕處理器功能特點：

1)、總體分辨率高：

傳統的模擬信號接入方式只是對圖像進行點陣轉換的信號處理，沒有增加信息量，同時會受到傳輸各環節和信號處理電路的品質而影響畫面質量。多屏圖形拼接處理器的分辨率為顯示單元分辨率的矢量累加（如9個單元以3X3的形式排列，則總分辨率為2559X 1440），把全部顯示單元邏輯上視為一體，有利于顯示更多的信息。特別適合于指揮、調度、專業監控、GPS、GIS等應用場所。

2）、顯示方式直觀：

模擬方式只能以顯示單元的物理邊框為邊界，通過矩陣切換器和顯示單元的內置處理器來實現顯示不同尺寸和內容的畫面，必須事先根據通道、圖像拼接尺寸（M×N）、顯示屬性（分辨率、場頻、相位）的組合預先調試成不同的顯示模式，實際使用中很不方便、直觀。多屏圖形拼接處理器把需要顯示的計算機畫面作為一個普通窗口，以任意大小、位置顯示的方式顯示在大屏幕墻上，通過鼠標就能簡單、直觀地選擇要顯示的工作站畫面，對畫面進行縮、放、拖、移等操作.

3）、顯示的空間廣闊：

傳統的模擬信號在較遠的距離根本無法直接傳送，即使在較近的幾十米范圍內還必須特別注意信號頻率、電纜和分配器的匹配選擇，否則畫面會出現模糊、重影的現象；多屏圖形拼接處理器則不限空間，只要是聯結在同一個局域網上，使用TCP / IP協議，不論距離多遠都能將工作站的畫面?zhèn)魉偷奖O(jiān)控中心現場。

顯示模式靈活：通過視頻插入技術實現多個視頻圖像和計算機畫面的同屏混合顯示，通過調整位置、大小、層次來實現滿足顯示需求，為用戶提供了靈活的顯示模式和巨大的信息量。

4）、適應范圍廣：

繼具備視頻窗口（最多擴展到12個動態實時的視頻圖像）、網絡傳輸計算機圖像的顯示方式后，特別具備了RGB圖像直接插入功能（可選），分辨率高達1600X1200，這樣為臨時加入的或安裝運行非標準WINDOWS環境軟件的計算機顯示提供了可能。

5）、特有的遠程網絡軟件：

實現大屏幕墻的遠程、多點控制，對大屏幕墻的各種類型窗口（視頻窗口、網絡窗口、RGB窗口及其他應用窗口）的通過模擬界面進行開啟、大小、位置、層次、關閉操作，并可對以上信息保存到模式文件中，直接進行文件調用或被集中控制器通過RS232調用。

6）、具有操作員管理功能：

包括進入管理、信號源使用范圍管理、屏幕墻分區使用范圍管理等。

7）、網絡環境：

支持基于以太網環境下、NT平臺上各種網絡工作站。

8）、資源共享：

對于在NT操作平臺下的各種PC機、工作站，經TCP/IP通訊協議可以以網絡形式互聯，計算機的連接數目不受限制，任意一個網上用戶工作站或PC機的信號均可在大屏幕墻上顯示。

9）、分辨率：

每個輸出端口的輸出分辨率可由640*480到1600*1400中任意選擇。

10）、網絡功能：

支持以太網接口，支持TCP/IP等常用網絡協議。允許通過網絡來訪問和控制，并且不 會改變目前現有整個網絡環境。

11）、控制功能：

可以通過局域網內任意PC實現遠程控制、操作大屏幕圖形控制器。可在大屏幕的任意位置，采用任意比例顯示所有的圖形和文字信息，并可根據操作者需要定義顯示模式，在大屏上任意顯示，任意開窗、跨屏、放大、縮小、漫游、疊加等。

2、性能指標：

1）、系統平臺：

多屏拼接處理器是基于Windows XP多處理器系統架構的工業計算機系統。

2）、操作系統與窗口管理：

操作系統基于Windows XP操作平臺，支持TCP/IP、X-Windows等協議，可以通過網絡進行虛擬窗口對顯示墻管理。

3）、網絡通道：

多通道PCI總線(Bus Master)類型，支持10M/100M快速以太網絡適配器，支持IEEE 802.3u快速以太網標準和IEEE802.3以太網標準；支持全雙工網絡交換機，RJ-45接口。

4）、圖形輸出通道：

多屏處理器可支持16個圖形通道輸出。

5）、分辨率：

每個圖形輸出通道分辨率從640480至16001200。

6）、接口類型：

BNC頭

7）、系統易用性：

通過應用管理系統軟件，可以方便地設定各種顯示模式，快速地切換整墻模式，包括信號的分配定義、應用程序的類型和顯示內容等。

8）、系統穩定性：

多屏處理器擁有1+1系統備份功能和2+1熱插拔真冗余電源，系統報警偵測采用4個內建溫度傳感器，帶風扇轉速偵測以及電源報警偵測功能，機箱通過5個8cm熱拔插滾珠軸承式風扇使系統內部保持正常的溫度，保證了系統的長時間可靠運行。

2.2.5顯示墻應用管理系統軟件

除了選擇優秀的大屏幕顯示單元與拼接處理器外，大屏幕控制軟件的集成是至關重要的，它直接體現一個大屏幕系統的功能。作為系統好用與否、操作界面直觀完整與否、集成功能全面強大與否、控制集中還是分散等，是衡量一個系統成敗的關鍵。如果一個系統有一套操作界面直觀明了、內容完整、控制集中、可以根據需要實現遠程異地控制以及非常好用的集成控制軟件，我們認為此為一個成功的系統；相反，如果沒有一套完整的集成控制軟件，操作設備如一盤散沙、操作繁雜、容易造成誤操作等等的系統，我們則認為此為一個失敗的系統，甚至說稱不上系統。

我們深刻認識到能讓系統上臺階，高度集成的集成控制軟件對一個系統重要程度。

軟件高度集成化主要體現在根據客戶需要，為每個客戶量身定做開發具有自主產權的集成控制軟件。就如大屏幕顯示系統集成控制軟件，幾乎把整個大屏幕系統的控制功能都集成起來，通過非常簡單的計算機操作界面，幾乎可全盤控制整個顯示系統。我們認為這套集成軟件完善了“大屏幕顯示控制系統”的概念，因為一個系統只有有了一套完善的集成軟件，整個組合才可以稱上真正的“系統”。我們的大屏幕系統集成控制軟件，實現控制計算機具有大屏幕虛擬控制窗口，能自如地完成對組合屏顯示的遠程異地操作等等。

顯示墻應用管理系統軟件基于TCP/IP網絡協議，可實現對大屏幕拼接墻的多用戶遠程操作、顯示模式管理、信號源管理等強大功能。該軟件安裝在用戶的專用控制PC上，使得PDP墻的操控方便快捷，操作界面友好直觀，徹底改變了傳統大屏幕墻操作復雜等缺陷。

大屏幕管理軟件的主要特點有：

·基于TCP/IP網絡的多用戶實時操作

·實現對多種信號源定義、調度和管理

·實現任意信號源窗口模式組合的定義、編輯

·實現自定義多種顯示模式靈活調用

·支持多點遠程控制

·支持硬件設備控制模塊插件，可不斷擴充系統功能

·用戶設備管理

2.2.5.1大屏幕管理軟件局部控制功能

在同一操作界面下實現視頻信號、RGB信號、網絡計算機信號的切換、顯示、控制功能可以將多路視頻信號輸入中的任意路數以視頻窗口的形式在大屏幕顯示墻上顯示出來。包括單屏顯示、任意大小顯示、共屏顯示、跨屏顯示、整屏漫游等，并且可以實現圖像的分組切換、巡檢、預案顯示等功能，可以將局域網上的多路網絡計算機信號以窗口的形式在大屏幕上顯示出來，其同時顯示的數目、刷新速度視網絡帶寬、網絡擁塞程度不等。

對于網絡上的工作站信號，也可以通過X Windows方式顯示，在這種方式下，可以充分利用大屏幕顯示系統高分辨率的特性，視頻信號、RGB信號、網絡計算機信號、X Windows信號可以同時在大屏幕上顯示出來，窗口的位置、大小可以任意，各窗口之間可以覆蓋、重疊并且互相不受影響，可以實現任意信號在任意單屏（1×1）、多屏（如1×2、2×1、2×2等）、整屏（2×3）上的顯示，也可以任意大小、任意位置顯示，如單屏顯示數路信號、雙屏顯示三幅以及多幅信號等等，每幅視頻圖像均為實時圖像。

可以實現多路視頻信號的巡檢、定時切換、分組切換等功能可以設置顯示預案，通過一次鼠標操作便可以將特定的一組信號，包括視頻信號、RGB信號、網絡計算機信號，以預先設計好的方式顯示出來，大大節約了時間，減少了操作失誤。

在簡單的中文界面中有一視頻預覽窗口。視頻預覽窗口可以于上大屏幕前預覽需在大屏幕上顯示的視頻圖像，做到對上大屏幕視頻信號狀況了如指掌，減少誤操作，特別是異地遠程操作時。

2.2.5.2大屏幕管理軟件計算機網絡分控功能

1）、網絡控制功能：

為server/client方式，所有的操作控制功能都可以在網絡上的任意一臺計算機上完成，大大地增強了控制的靈活性和方便性

2）、多用戶控制：

多個用戶可以同時對大屏幕進行操作，可以對大屏幕的相同位置放置各自不同的顯示內容窗口，并且可以實現互操作，即A用戶可以關閉、移動、縮放B用戶打開的窗口，反之亦然。

3）、遠程異地操作功能：

控制計算機具有大屏幕虛擬控制窗口，能自如地完成對組合屏顯示的遠程異地操作。不同網絡分控計算機可以同時進行操作，所有操作界面相同，信息一致，且信息實時通過網絡更新，排除因不同分控計算機同時操作大屏幕而引起的誤操作。

4）、直觀、圖形化的全中文集成操作界面：

在統一的圖形操作界面下，通過簡單的鼠標操作，便可以完成對集成系統中各項參數、預案的設置、調用，用戶只需要關心最終的顯示效果，而無須關心中間的視頻切換過程、等離子單元切換過程等繁雜的工作。

5）、預案設置、調用功能：

無論是視頻信號、還是計算機信號，都可以預先設置、存儲、調用顯示預案，所有工作都在同一個圖形控制界面下完成。所有信號種類、通道、制式、顯示位置、顯示大小等都可以被設成一個預案，下次需要這個組合顯示時，清點對應的預案名，對在虛擬大屏幕窗口彈出來的虛擬顯示確認后，點擊“登錄”鍵，便可在大屏幕上“復原”該組合顯示。預案可以根據需要無限設置。

6）、本地鼠標轉交成遠程鼠標功能：

可以將網絡控制計算機上的鼠標傳遞成大屏控制器的鼠標，真正做到操作“單一化”。

7）屏幕共享顯示：

提供WINDOWS NT網絡上工作站間的屏幕共享軟件，實現任意工作站在大屏上共享顯示；并且通過網絡共享顯示，用大屏控制器的鼠標和鍵盤可以對工作站進行操作和協同操作。

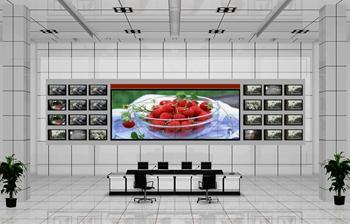

2.2.6參考效果圖及案例：

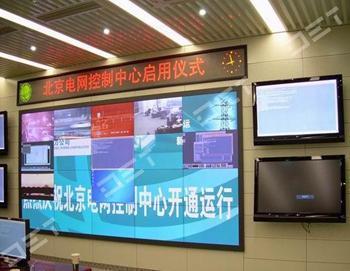

北京電力局（5×4）：

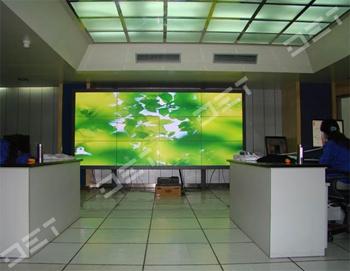

電力局（4×3）：

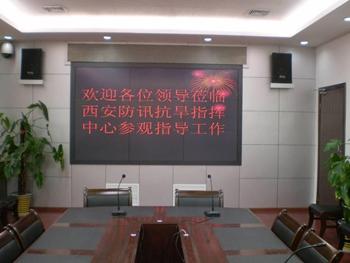

西安公安局指揮中心（3×3）：



2.2.7LED顯示屏介紹

2.2.7.1 系統構成：

此次項目LED顯示我們采用的是LEDφ3.75雙基色產品

2.2.7.2 LED電子顯示屏

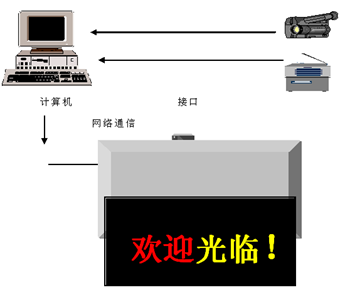

該部分是總體系統的核心,除主控計算機外還具備專用的視頻轉換、提取、發送、接收、幀存儲、分路控制等處理上電路（全部硬件處理）。

Ａ：主控計算機系統：586以上多媒體主機一套.（用戶選定）

Ｂ：視頻轉換處理系統：視頻處理系統采用先進的多媒體視頻處理系統，這套系統主要完成視頻信號的采集、存儲及播放，采用這套多媒體系統及相關的多媒體應用平臺軟件可方便的完成整套節目的制作。

Ｃ：視頻接收電路、存儲電路、高速讀寫電路、分路控制電路的硬件電路，這部分用來控制文字、圖形、圖像、視頻等各種顯示信號穩定。可靠的在顯示屏上顯示。

２：輸入輸出設備：

本系統采用先進的控制方式，可播放多媒體節目。

本系統具有視頻接口可接收視頻信號。

本系統具有立體聲雙聲道輸出。

顯示屏可通過網絡連接，使用更方便。

信號傳輸電纜：使用５類線實現計算機與屏體的同步通信。

三：室內產品分類

名稱                                                      象素
室     內	φ5單色17200點
	φ5雙基色256級灰度,帶視屏,17200點
	φ3.75單基色44322點
	φ3.75雙基色256級灰度,除馬賽克,128級伽馬校正,帶視屏
	φ3.0單基色62500點
	φ3.0雙基色256級灰度,除馬賽克,128級伽馬校正,帶視屏

2.2.7.3  系統主要特點

產品設計先進、性能穩定、可靠性高；

軟件功能豐富、操作方便、易于掌握；

顯示畫面清晰穩定、圖像細膩、色彩絢麗逼真；

獨特的模塊化結構設計，使系統安裝、調試和維修簡便，顯示板安裝和拆卸自如，無需用任何工具，系統擴充非常方便；

外型美觀、屏體輕、功耗低、價格合理；

技術支持和維護服務及時、周到；

編輯形式：通過鍵盤、鼠標等不同的輸入方式輸入文字、圖像等信息，對所輸入的內容進行任意編輯，達到需要的效果。

提供開放式接口：以滿足將來基層派出所送的各種信息和工作需要的各種增值業務的接入。操作方便、播放靈活。

LED顯示屏應具備如下功能

具有文字/圖形信息發布功能

可以顯示各種計算機信息/圖形/圖畫及二、三維動畫等；

播出系統具有多媒體軟件，可靈活輸入及播出多種信息；

具有豐富的播放方式，顯示滾動信息、通知、標語口號等，存儲數據信息容量大；

播出方式有單行左移、多行上移、左右滾動、上下滾動、左右推、上下堆、旋轉、縮放、翻頁、閃爍、開窗、淡入淡出等二十種以上方式；

配有網絡接口，可與計算機聯網，同時播出網絡信息，實現網絡控制。

控制計算機具有良好的人機界面，能在Windows操作環境下實現信息屏的文字及圖形編輯，對圖文內容可實現編輯、修改、顯示、存儲等操作。

屏面平整，色澤一致，各LED模塊拼接吻合度好。

傳送方式 超五類網線；

接口方式 DVI接口；

支持一拖多屏、任意亮度調節、遠程控制功能、超強保護電路、一張發送卡可帶任意多塊接收卡（即任意多塊顯示屏，可屏幕分割）；

支持多顯示屏、多屏獨立編輯；支持多窗口多任務同時播放；文本支持Word，Excel；

支持圖片瀏覽方式;日期、時間、日期+時間、模擬時鐘等各種正負計時功能；提供外部程序接口；支持視頻源色度、飽和度、亮度、對比度軟件調節；支持網絡連接，可以與局域網、廣域網等計算機網絡聯網，顯示網絡數據信息，實現網絡控制；支持時鐘顯示功能；支 持亮度調節功能；

LED顯示屏拼縫間隙誤差小于1mm。

系統主要設計指標

1：戶內環境下，以工業單相交流供電，并有先進延時加電防電流過沖保護設計，使大屏加電過程穩定、可靠、無打火現象。

2：戶內屏屏體點亮過程，逐步加亮，防止過沖。

注：根據顯示屏實際面積與最小視距，按照國際慣例、行業標準（電子工業部）選定象素點中心距（每平方象素點44322點）。

3：亮度與視角   每色128級亮度等級，軟件調節。

4：組合集束式象素單元，使顯示單元無飛線、無接桿、不僅便于生產、安裝、調試、維護，而且減輕了屏體重量（20kg/mm）和屏體厚度（厚度＜10cm），同時又大大增加了系統的可靠性。

5：實時同步顯示    計算機將信號實時傳輸?shù)狡聊簧稀?/span>

6：軟件全兼容，全開放   ＰＣ機的各種文字、圖形，網絡軟件全兼容、透明，各種文字、錄入、編輯播放功能先進齊備。

7：視距3－300米

8：視角：室內顯示屏不存在視角問題

9：每色灰度等級256級

10：色彩256×256＝65536種

11：顯示屏壽命＞10萬小時，顯示屏平均無故障時間＞5000小時

12：全屏盲點數 交貨時全屏無盲點

      三年內盲點數＜3/10000（符合電子部行業標準）

13：畫面刷新速率>160幀/秒

14：通風散熱   屏體自然溫升＜10度

15：通訊距離 不大于80米（超過80米需用光纖代替網線，材料費用由對方負責）

屏體設計：

１：屏體總框架的設計貫徹用戶的思路做到外形美觀大方整體協調。

2：LED顯示屏分布在大屏兩邊，2米*4米，各兩塊

3：屏體厚度：10cm

4：工作電壓：220V

5：最大功率：540W

2.2.8通訊型彩色攝像機

該通訊型彩色攝像機采用了EXview HAD CCD技術，使得圖像更為清晰和高質量，同時還配備有各種便捷的功能，如自動ICR功能、報警功能和RS-232C/422串行控制，這使得它們對于遠距離學習、禮拜場所、法庭、事件現場、音樂廳等遠程拍攝應用來說是一種理想的選擇。

2.2.9矩陣切換系統

2.2.9.1專業RGB矩陣切換器功能特點：

RGB系列電腦信號切換器矩陣是專門為計算機顯示信號以及高分辨率RGB圖像信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路電腦信號輸出通道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、監控調度中心、指揮控制中心、多媒體會議室等場合。

本產品是具有高可靠性的智能設備，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具RS232通信功能，用戶可以方便的完成演示過程中的信號切換。

本產品帶有斷電現現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如快思聰、AMX控制系統）配合使用。

2.2.9.2專業AV矩陣切換器

中型矩陣（V2060AX-128X128）：

V2060A系列產品采用了ARM9微處理器技術，使用LINUX操作系統內核，可實現安防自動化，單機箱可支持最多512路視頻輸入和240路視頻輸出。

V2060A系列產品功能強大，適用于所有安防系統。其預配置功能，可確保最高的可靠性，模塊化結構易于安裝、操作和擴展。V2060A代表了視頻矩陣切換/控制系統的頂尖技術，具有很高的性價比。

用戶可預定義系統巡視，成組切換，事件定時器，這些預定義功能可以分別在單個監視器上執行。具有視頻環接功能，可向DVR或其他存儲設備輸出并記錄。

基于Windows的系統設置軟件大大簡化了初始安裝過程和方便了后續系統參數維護。矩陣切換/控制系統通過RS-232數據與控制器或PC機進行通信。

聯網系統采用中心聯網方式，由中心矩陣統一配置管理，非中心矩陣可通過網絡從中心矩陣下載配置信息，真正實現了聯網系統的分布式部署集中式管理。

配套的GUI軟件提供的虛擬屏幕操作鍵盤，具有V2116系統鍵盤所有功能，更簡化了系統操作。

系統具有網絡通訊加密功能，確保網絡通訊安全。

產品特點：

采用ARM9微處理器技術，使用LINUX操作系統內核

最大240路視頻輸入,16路視頻輸出或112路視頻輸入,32路視頻輸出

易擴展的高密度結構，可隨時升級

可選內部視頻丟失檢測功能，視頻丟失信息可以轉發給網絡服務器

攝像機標題及時間信息可在屏幕上任意移動

支持基于Windows的多媒體管理軟件

8個可擴展RS-232通信口，最多可擴展至32個鍵盤口

具有1個以太網口，可由多個以太網鍵盤通過網絡進行控制

128個通用巡視，35個事件定時器，128個成組切換

通用巡視和成組切換可實現自身調用及相互調用，并可調用遠程視頻輸入

自動報警調用，最多支持1024路報警輸入

具有以太網報警轉發功能，可轉發至遠程聯網矩陣和計算機

通過鍵盤分組和攝像機分組設置，實現鍵盤與監視器/攝像機間的精細化控制

聯網系統采用中心聯網方式，實現矩陣系統的分布式部署集中式管理

非中心矩陣可通過網絡從中心矩陣下載系統配置信息

支持系統備份和恢復

系統具有網絡通訊加密功能，確保網絡通訊安全。

可設置系統優先級和用戶口令

中/英文菜單

主控鍵盤（V2116X）

產品描述

V2116系列鍵盤兼容所有Infinova矩陣切換/控制系統，支持桌面和機架兩種安裝方式。

該鍵盤可以進行視頻切換、菜單編程、攝像機選擇、報警確認、鏡頭控制和成組切換等操作。

V2116系列鍵盤支持用戶密碼輸入功能，提高了系統安全性。曼碼、RS-422及RS-485輸出可以直接控制16個Infinova快球或云臺。鍵盤上的三維搖桿可以控制定速或變速云臺或攝像機。按鍵可控制電動鏡頭的光圈(開/關)，焦距(遠/近)，圖像縮放動作。LCD顯示屏上能夠顯示攝像機ID、監視器ID和鍵盤輸入的數字。內置蜂鳴器會在系統出現故障時發出警報聲，提醒操作人員。

V2116系列鍵盤采用以太網或雙向RS-232通訊協議與Infinova系列矩陣切換/控制系統通訊，并提供六種不同的波特率使其真正能夠兼容各種矩陣切換/控制系統。鍵盤上還有四個指示燈，顯示系統當前運行狀態。

產品特點

可直接控制16個快球攝像機；可直接連接解碼器

通過RS-232協議或以太網與矩陣切換/控制系統通信

曼碼、RS-485協議控制定速或變速云臺及快球操作

三維可變速操縱桿

LCD顯示屏

選擇攝像機、監視器及輔助設備

控制預置位、花樣掃描、巡視和成組切換

報警確認

系統編程

攝像機鎖定功能

2.2.9.3專業AUDIO矩陣切換器

AUDIO音頻信號切換器矩陣是專門為音頻信號的切換而設計的高性能智能矩陣開關設備，用于將各路電腦信號輸出通道中的任一通道上，該系列產品廣泛用于大屏幕投影顯示工程、監控調度中心、指揮控制中心、多媒體會議室等場合。

本產品是具有高可靠性的智能設備，設計中采用容錯技術，并可以自我判斷故障點、啟用備用電路，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具RS232通信功能，用戶可以方便的完成演示過程中的信號切換。

本產品帶有斷電現現場切換記憶保護、LCD液晶顯示等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如快思聰、AMX控制系統）配合使用。

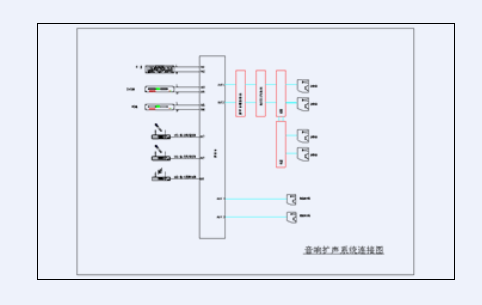

2.3公安局指揮中心音響系統:



該系統建設以滿足一樓多功能廳、二樓指揮中心及會議室等地音響系統的需要，除配套專業的調音臺、功放、音響系統外，還靈活配置部分的移動無線麥克風，為保障會議系統設備的安全，配套專用的配套設備，并增加錄音設備。

2.4公安局指揮中心數字會議系統

作為交互式視頻通信的重要應用，視頻會議系統正隨著通信網絡和編解碼技術的不斷發展而獲得越來越多的應用。公安局智能系統建設以現有公安局視頻會議系統為核心，但視頻會議系統所固有的回聲及嘯叫，回聲和嘯叫產生的根本原因是聲音被話筒拾取后放大擴聲再次被話筒拾取的過程。本次數字會議系統以松下會議系統為核心，它能夠有效的抑制回聲和嘯叫的產生，有效地避免此類問題的產生就要求話筒能夠話話時自動開啟，不說話時自動關閉。

2.4.1智能會議系統設備介紹

智能型會議系統

◆  內置智能抑制嘯叫功能

主機內置嘯叫抑制功能，當由于會議室環境或其他因素引起嘯叫時，可以啟動控制器的嘯叫抑制功能進行抑制。嘯叫抑制功能可以進行環境學習，經過環境學習后的嘯叫抑制功能清晰地分辨嘯叫聲音和發言聲音，從而使嘯叫抑制達到最佳效果

◆  高保真擴音效果

話筒單元采用雙指向性技術ECM話筒，可以對發言者的聲音域周圍的噪音加以區分，即 使在多種噪音混雜的環境下，也可以順暢完整地傳達發言內容，從而實現高保真的擴音效果。

話筒超指向性

話筒單元內置4個高靈敏度ECM話筒，4個ECM按不同位置分別采集聲音，通過運放電路和數模比較，系統能清晰地采集話筒前方的發言者的聲音，而不受周邊的發言者聲音和環境雜音的干擾。

可通過觸摸屏對會議室整體進行集中控制

配置RS-232C控制端口，可通過觸摸屏對會議室整體進行集中控制，實現一鍵通的功能需求

語音自動跟蹤功能

通過安裝有專用軟件的PC輔助，可以與攝像頭等進行連接，可以自動追蹤拍攝發言者的視頻圖像，并顯示在屏幕上。

聲控模式

有線會議系統的主機設定為聲控模式時，參加會議的人員不需手動操作，直接對準話筒講話，就可以啟動話筒單元進行發言，并具有聲控－后話者優先、聲控－先話者優先、手控－后話者優先、手動－先話者優先、主席獨控5大會議模式

主機：

作為會議系統的核心部分，會議控制主機提供了強大的功能和極好的穩定性。

包含了所有話筒單元的電源供應和基本的控制功能。在與PC機連接之后，更可通過會議系統的管理軟件，實現更多的功能與設置。

·手拉手輸入方式

·可以與最多接入48個話筒的話筒單元相連接（12X4通道）

·可以與最多接入2個話筒的主席機相連接

·內置嘯叫抑制器

·無需計算機即可進行細微方面的設定

·配有能夠輕松進行音響調整的輸入/輸出插入端子

·轉配具有高擴展性能的RS-232C端子

·最大發言人數設定范圍1－8，初始值為4

應用范圍：

適用于政府、企業、賓館等的會議室，培訓和教育場所，公司董事會會議室，以及議會內小會議室等

主席機：

作為會議系統的話筒單元，設計者的目標是向與會者提供高清晰度的語音，這是確保會議穩定進行的最重要條件。

話筒單元采用了4 ECM結構,不但做到了從高音到低音的無縫覆蓋，而且實現了前所未有的±45°超狹指向角。使與會者可以十分舒適的進行發言，不用再考慮是否與話筒的距離稍遠等問題。

有香檳色長桿和黑色長桿或短桿供客戶選擇。

優勢特點：

◆超精確語音識別啟動

合成了傳統的F-R比較法，將發言者的話音音量與環境噪聲音量進行比較。以行業最尖端的技術，確保了話筒對發言者的語音識別。

◆自動噪聲調整功能

 可通過對環境噪聲的動態分析進行調整，自動反饋抑制嘯叫，即使在噪音復雜的環境下也可將聲音調到理想狀態。

◆雙重反饋抑制效果

 超指向性話筒單元確保了高清晰無噪聲語音傳輸。同時，控制器內的反饋抑制裝置兼?zhèn)淞藙討B(tài)限波和預限波雙重功能，有效抑制了突如其來的反饋信號。

◆具有長/短桿、香檳色和黑色可供選擇，外觀設計時尚美觀

◆主席單元具有優先功能

代表機：

作為會議系統的話筒單元，設計者的目標是向與會者提供高清晰度的語音，這是確保會議穩定進行的最重要條件。話筒單元采用了獨創的4 ECM結構,不但做到了從高音到低音的縫覆蓋，而且實現了前所未有的±46°超狹指向角。使與會者可以十分舒適的進行發言，不用再考慮是否與話筒的距離稍遠等問題。

有香檳色長桿和黑色長桿或短桿供客戶選擇。

優勢特點：

◆超精確語音識別啟動

合成了傳統的F-R比較法，將發言者的話音音量與環境噪聲音量進行比較。以行業最尖端的技術，確保了話筒對發言者的語音識別。

◆自動噪聲調整功能

 可通過對環境噪聲的動態分析進行調整，自動反饋抑制嘯叫，即使在噪音復雜的環境下也可將聲音調到理想狀態。

◆雙重反饋抑制效果

 超指向性話筒單元確保了高清晰無噪聲語音傳輸。同時，控制器內的反饋抑制裝置兼?zhèn)淞藙討B(tài)限波和預限波雙重功能，有效抑制了突如其來的反饋信號。

◆具有長/短桿、香檳色和黑色可供選擇，外觀設計時尚美觀

◆主席單元具有優先功能

·配有超高精度的語音切換裝置

·采用可以抑制嘯叫的窄指向性麥克風

·內置可以在最佳角度聽取聲音的揚聲器

·采用高雅的香檳金色。外觀設計易于使用，并且具有時尚感

2.5公安局指揮中心桌面顯示系統:

新建由液晶屏及自動升降器、VGA/AV矩陣切換器等組成顯示系統，以滿足每個參與會議的主要人員都能在顯示屏上，看到相關的會議內容

液晶顯示升降系統主要用在公安局中心會議室內，為每一位提供一臺17英寸液晶顯示屏，當開會需要使用顯示屏?xí)r，隱藏在會議桌內部的升降機，把顯示屏從會議桌下面升到桌子表面；當不用顯示屏?xí)r，升降機自動下降，顯示屏隱藏在會議桌內部，保持桌子表面的平整和美觀。并配套隱藏式插座。

顯示屏升降系統

桌面鑲嵌




  升起狀態




 閉合狀態

在使用時，升降器可通過外部的智能控制系統進行控制。如果系統中配有中央控制系統，使用時只需用手輕輕觸動控制系統的觸摸屏操作鍵（如沒有設計安裝智能控制系統，可以選用無線遙控和單機升降的方式），翻蓋就會自動打開、顯示器平穩地升至桌面后，會自動向后旋轉，調整至最佳可視角度。液晶顯示器采用外型小巧，屏幕適中的17英寸，分辨率為1280*1024的多媒體液晶顯示屏。整個系統造型美觀功能齊全、安裝方便、操作簡單，設計上充分考慮到會議多媒體顯示系統的先進性。

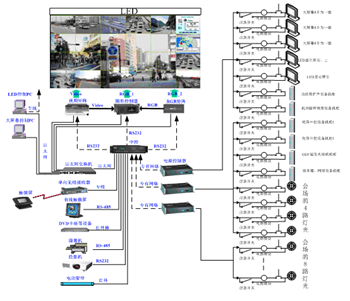

2.6公安局指揮中心中央控制系統:

中央控制系統：是用來對指揮中心內聲、光、電等各種設備進行集中控制，包括各種子系統及各種設備電源的開關、現場燈光、音量的調節、屏幕的升降、窗簾的開合，各種多媒體設備和矩陣的操作等等。只需在一個彩色觸摸屏上即可實現對所有系統設備的控制操作。

    在****公安局指揮中心新建中控系統，成為日常會議控制的核心，以滿足對二樓指揮中心系統內有關設備的控制，對會商室內燈光、設備電源、PDP等離子顯示墻、視頻音頻矩陣、攝像頭、液晶升降系統等的控制。

2.6.1系統設備介紹

在對中控系統選型時以能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，在滿足功能需求的基礎上操作方便、維護簡單、管理簡便。

用國際知名的器材，以及有雄厚實力和絕對優秀技術支持能力的廠家、代理商，以保證設計指標的實現和系統工作的可靠性。

選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，以保證器材和系統的先進性、成熟性。

選用高度智能化、高技術含量的產品，建立系統開放式的架構，以標準化和模塊化為設計要求，既便于系統的管理和維護使用，又可保持系統較長時間的先進性。

PRO2的技術參數：

PRO2中控主機用于滿足大中型指揮中心和大中規模商業應用。6個內置的COM端口，8個紅外/ 串行端口，8個I/O多用端口，8個絕緣繼電器端口，1個CRESNET接口。PRO2內置Y總線擴展插槽中可安裝3個Y總線控制卡。可以通過添加快思聰Z總線以太網卡來輕松實現安全的以太網連接和完全的e-Control 2 Xpanel支持。

技術規范：

處理器：32位Freescale ColdFire微處理器

內存：SDRAM 32MB   NVRAM 256KB  閃存 4MB

操作系統：實時，優先，多線程/多任務，F(xiàn)AT32文件系統，支持長文件名；支持SIMPL WINDOWS和SIMPL+。

Crestron 第二代專業雙總線控制主機；

具有6個RS232/422/485控制接口；

支持硬件/軟件握手，最高波特率達115200bps；

具有8個IR/單向RS232控制接口；

作為紅外輸出時頻率達1.2MHz；

作為單向RS232輸出時最高波特率達115200bps；

具有8個30V/1A的弱電繼電器；

具有8個模擬或數字的I/O口；

有1個Z BUS插槽，可安裝C2ENET-1/C2ENET-2卡，連接到LAN/WAN；

具有3個Y BUS插槽，可插入紅外卡、弱電繼電器卡、RS232卡等，從而增加控制接口；

具有1個閃存插槽；

具有4芯標準cresnet接口一個；可接入端口擴展模塊

前/后面板具有一個編程/調試用的計算機DB9接口；

LCD前顯示/操作面板；

TPSI-6X

TPS-6X無線觸摸屏結合人類工程學的設計，款式時尚高檔，顯示功能多樣化。TPS-6X是一款顏色鮮明且對比度高的彩色觸摸屏，為家庭影院和多媒體播放提供了一個理想的用戶界面，并且能夠掌控其他的設施，為每一個獨特的應用實例所量身訂做的定制型控制屏幕的創新提供了一個廣闊平臺。

用于掌上和桌面式的輕便型輪廓設計

5.7寸有源矩陣彩色觸摸屏顯示

16位isys圖形

640*480分辨率

高速2.4GHz RF 無線技術內置單向IR無線功能

有線以太網以及快思聰Home CAT5視頻連接

C2ENET-1的技術參數：

C2ENET-1是一個10/100BaseT半雙工/全雙工以太網擴充卡，安裝在2系列控制系統的任何Z總線擴展插槽中。C2ENET-1提供以太網連通性，內置網頁服務器和e-Control®2技術。C2ENET-1允許在以太網局域網、廣域網或互聯網上進行遠程診斷、編程以及以太網系統間通信（EIC）。

10M/100M自適應以太網網卡；

具有1個10M/100M RJ45網絡接口；

支持全雙工、半雙工；

支持TCP/IP、UDP/IP協議；

可安裝在2系列主機的插槽內；

STI-COM的技術參數：

RS232/422/485擴充模塊；

具有2個DB9的RS232/422/485串口，最高波特率達到115200bps；

具有一個6芯的Cresnet接口；

常用來控制具有RS232/422控制接口的設備；

單CPU系統可切換1024路視頻輸入，128路視頻輸出

外置CPU，帶可選的雙CPU/熱切換

易擴展的高密度結構，可隨時升級

攝像機標題及時間信息可在屏幕上任意移動

C2N-VEQ-4

C2N-VEQ4為任何快思聰?shù)目刂葡到y(tǒng)新增的專業音量控制，均衡以及信號路由選擇提供非常簡單的解決方案。在占用半個空間1U機架空間的基礎上，C2N-VEQ4可控制4通道的數字音量和音調，4個12段的圖形/參數均衡器以及一個完全可調節的4x4矩陣混音器。

4*4音量調節

4路混音控制

4路平衡和非平衡音頻輸入

24字節 96KHz數模，模數轉換

每路可單獨設置該路的高音、低音、音量、靜音

5模式的12段聲音均衡輸出設置

C2IR-8的技術參數：



C2IR-8安裝在2系列控制系統的任何Y總線擴展插槽中，提供8個紅外控制口。

技術規范：

紅外線-串行輸出A-H：8個2針3.5mm可拆卸終端模塊，8個紅外線/串行輸出口，紅外線輸出最高可達1.2MHZ。

紅外控制端口擴充卡；

具有8個紅外/單向RS232控制端口；

可安裝在2系列主機的插槽內；

CENI-HPRFGW：高性能電源RF網關

單向射頻接收機通過CRESNET網絡與控制系統進行通信的RF接收機。每個CENI-HPRFGW支持大約300英里的范圍。

超穩定無線通信

可管理多達16個TPSI-6X的觸摸屏

快速方便安裝的動態搜索功能

“Wi-Fi friendly”通道選擇

內置RF網絡診斷

長達250英尺的室內范圍

以太網和cresnet

CNPCI-8的技術參數：

CNPCI-8是一種Cresnet電源控制界面，帶有8個絕緣SPST繼電器，每個為120/277VAC非調節燈光或電源控制提供額定為20A電流的開關控制。安裝在NEMA表面安裝箱中，可通過Cresnet網絡同任何2系列控制系統進行通信。此外，CNPCI-8提供了8個直接輸入端，可采用外置按鈕或接點閉合式實施控制。

8路強電繼電器；

每路容量為 277VAC/20A；

常用來控制電動屏幕、窗簾、設備電源、日光燈等；

2.7公安局指揮中心視頻會議系統遷移

目前****公安局指揮中心已建設完成地州到縣的硬件視頻會議系統。可以完成國家公安局指揮部到省-地市級的視頻會議系統，通過該系統，已具備進行日常開會、討論、會商、培訓等日常的工作。將原有系統遷移到新的指揮中心。

2.8公安局其他監控信號系統遷移

目前****公安局指揮中心已部分建設完成縣局的視頻監控系統。目前已會聚到中心，通過該系統，將原有系統遷移到新的指揮中心，與圖象中心系統進行整合。
