系統介紹:
MESH系列ZCXH3702無線自組網通信設備,可以實時傳輸音視頻、IP數據信息,其多跳中繼性,可增加無線傳輸距離。其自組網自動選擇路徑,組網方式靈活,可用于多單位多部門聯合傳輸。其抗遮擋,抗干擾性能強,非常適合復雜環境下的移動通信??蛇\(yùn)用于有應急處突救援任務的公安、武警、消防、人防、軍隊等政府部門,實時快速構建通信,統一協調指揮。所構成的無線自組網可以通過網關與指揮中心連接、接入專用網絡或者公共基礎網絡。
產品特色:
1.大帶寬:采用通用的硬件平臺,軟件無線電架構,支持動態加卸載波形,根據實際信道條件和用戶狀態的變化在線配置工作參數,保證大帶寬傳輸。
2.自組網:該MESH無線網絡不依賴基站,具有自組網、自管理、自修復和自平衡的優良特性,支持多點跳接,滿足非視距條件下的組網傳輸。
3.多業務:支持實時語音對講,支持高清視頻實時傳輸,支持WIFI和多種應用終端的接入。
4.全I(xiàn)P:采用全I(xiàn)P透明數據傳輸,支持端到端的TCP/IP協議,可以方便地與上級網絡系統連接,構成多種專用指揮應用系統,也可接入公共基礎網絡。
5.自主研發:擁有完整的核心技術和知識產權,可根據用戶需求進行快速定制,體積小,靈活機動,部署簡單。
工作模式:
MESH類型設備具有多種連接模式,典型應用為鏈型和星型兩種工作模式,其接入節點數不超過50個可保持正常通信,示意圖如下:

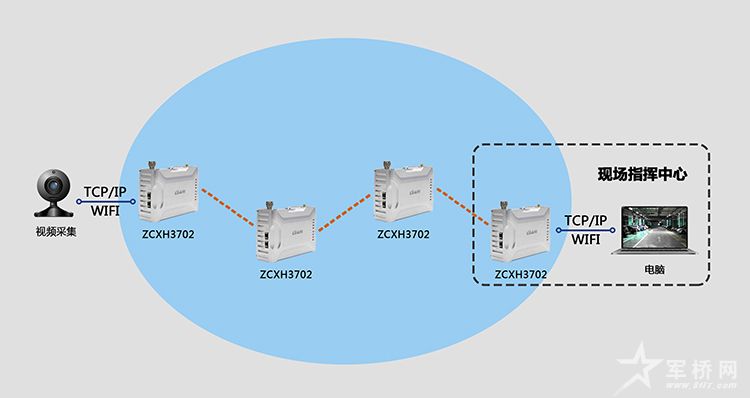

鏈型工作模式

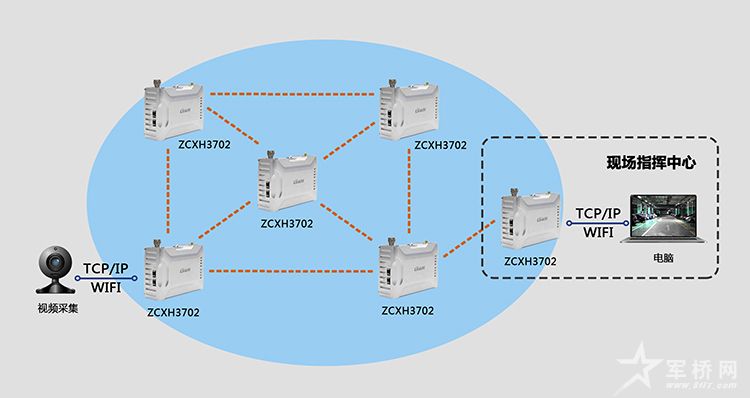

星型工作模式
1、主要技術指標
頻率范圍580MHz(350MHz-1.4G可定制)
信道帶寬5M/10M/20M/40MHz(可調)
發射功率30dBm(33dBm/36dBm可定制)
星座圖調制BPSK/QPSK//16-QAM/64-QAM
前向糾錯碼1/2,2/3,3/4,5/6(可選)
數字靈敏度最高達-102dBm
傳輸速率高數率可達96Mbps
組網能力自組網跳數16跳,自組網節點數不小于50臺
射頻接口WIFI SMA*1;580MHz N型*1
網線接口10/100(自適應) 支持POE
擴展接口USB*1、調試uart*1 (內置)
入網時間冷機啟動入網時間56s左右,待機入網時間小于100ms
加密方式AES 128
工作電壓DC 7-48V
工作電流≤0.8A
功耗整機平均功耗10W(WIFI 3W,600MHz模塊功耗7W)
工作溫度-40~+65℃
外形尺寸150*100*51 mm
設備重量1 KG(含電池)
2、功能業務指標
雙向高清視頻、語音、數據傳輸
全I(xiàn)P化節點
標準以太網接口協議
