系統介紹：

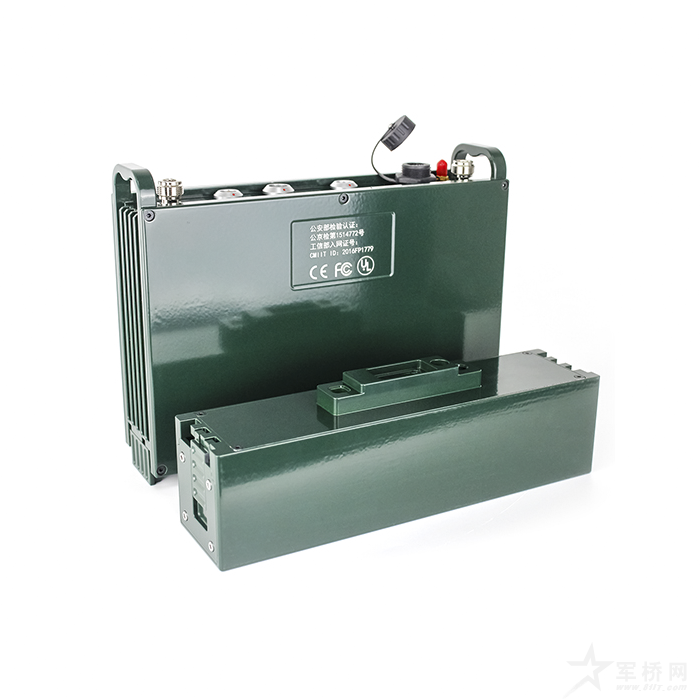

ZCXH3701是深圳市中創鑫和科技有限公司針對行業Mesh專網用戶推出的一款高性能無線圖傳寬帶設備，可以完成視頻、圖像、語音和數據的無線傳輸。其基于MESH組網技術，能完成無中心多跳自組網，可靈活適用于各種復雜環境下的MESH無線自組網快速傳輸，應用范圍非常廣泛。可以和現有IP有線網無縫對接、靈活擴展IP有線網。具有遠距離、抗遮擋、抗干擾、可靠性高等顯著特點。
Mesh無線自組網設備特性：
♦ Mesh自組網不依賴基站、高效、快速組成無中心的無線寬帶網絡
♦ 支持多跳中繼、能有效拓展無線網絡的覆蓋半徑
♦ 內置GPS模塊，可外接WIFI模塊
♦ 支持外部擴展4G上網卡、可實現與公/專網通信系統快速融合
♦ 支持智能移動端接入
♦ 支持TCP/IP/UDP網絡協議線，全IP組網，易于互聯
♦ 支持雙向語音對講
♦ 可用于點對點通信，也可用于無中心多跳自組網，每個Mesh網格最多可接入16個節點。
♦ 根據工作環境和節點數量的不同，吞吐量可達11Mbps，傳輸距離可通過多跳進行拓展。
♦ Mesh無線自組網/自愈合的特性非常適合用于移動監控，寬帶無線圖傳，應急通信等應用。
♦ 軍品級整機設計，體積輕便，易于便攜，外殼使用金屬材質，設計充分考慮到了散熱、安全防護、惡劣工作環境等因素，部署簡單便捷。
♦ mesh無線自組網設備完全自主研發，核心技術和知識產權均掌握在自己手中，各行業的敏感客戶和項目均可放心使用，而且可以根據用戶的需求進行快速靈活的定制。
產品應用：
?Mesh無線自組網設備廣泛可應用于公安、消防、 交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等等；適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動無線傳輸情況使用。
傳輸特性
頻率范圍 580MHz（可定制）
信道帶寬 5/10（可調）
發射功率 1/2/3W（可調）
帶肩比輸出功率為30dBm時，優于-45dBc
調制方式COFDM
星座圖調制BPSK/QPSK/16QAM/64QAM（自適應）
前向糾錯碼1/2，2/3，3/4，5/6（可選）
數字靈敏度-92dBm@10MHz
傳輸速率峰值11Mbps@10MHz
傳輸距離最大10km（視距）
組網能力支持最多16個節點
數據特性
視頻輸入模擬視頻輸入：720x576(D1)、IP視頻輸入：1080P網絡攝像機
音頻輸入方式MIC
音頻輸出方式Head phone
視頻壓縮方式H.264
視頻碼率3Mbps（MAX）
加密方式AES 128 bit或自定義
電氣特性
工作電壓DC 12V
工作電流≤ 2A
功耗≤ 20W
內置濾波器特性
中心頻率580MHz（可定制）
帶寬10MHz（可定制）
帶外抑制F0 ± 10% ≥ 44dB、F0 ± 20% ≥ 75dB、遠端：≥ 80dB
物理特性：
工作溫度-20℃ ~ +50℃
儲存溫度-40℃ ~ +80℃
外形尺寸60*250*244mm（含電池）
設備重量≤3.2kg，含電池
