短波通信系統作為人防戰備通信的重要組成部分，各級人防單位對短波通信都高度重視，圍繞短波通信科目的日常訓練、演習拉練、考核比武等工作在人防系統已制度化和常態化，為應對重大災害和國防戰備通信保障打下了堅實的基礎。但是由于短波通信的特殊性，長期以來短波通信系統的應用和管理仍然使用的是幾十年以前的方法。隨著近幾年科技水平的進步，自主選頻短波電臺逐漸成為人防短波系統的主流，自主選頻電臺所具有的新功能，為探討和開創短波應用的新方法提供了良好基礎。

目前各省、市人防自主選頻短波通信系統的建設正在進行中，部分省、市已經逐步成網，在這種情況下進一步提升短波自主選頻通信系統的信息化程度，通過網絡化、數據化、可視化和精細化的建設將原本各自為戰的短波電臺固定站、移動站、背負臺等終端設備納入一張網進行統一管理，使現有短波通信系統的建設與人防的信息化整體建設要求相匹配、相適應已經成為一種迫切需求。同時該建設方案為人防系統短波通信系統信息化建設的十四五規劃提供一種現實可行的決策選項和支撐。

浙江凱池短波可視化管理系統隸屬于凱池多網系融合調度管理系統，致在解決短波無線通信相關業務。系統通過短波網關將各地市的自主選頻短波基地臺接入人防專網，實現各級人防部門對所屬短波電臺設備的統一管理和可視化應用。用戶不僅可以采用傳統模式來操作使用短波電臺，還可以通過應用軟件在電腦及大屏上實時顯示全網短波通信系統各臺站的分布信息、電臺狀態，無線通信鏈路質量，在操控電臺的同時實現了對日常訓練、值班、演習、演練全過程數據的自動記錄、存檔和統計分析管理等功能。短波可視化通信管理系統革新了傳統短波電臺應用和管理理念，擴展了新的應用模式和應用場景。系統采用全IP主干架構，SIP標準通信協議，系統設計符合目前信息裝備網絡化、數據化、智能化和可視化的發展方向。

圖表 1 浙江凱池短波可視化管理系統首頁

2、系統設計

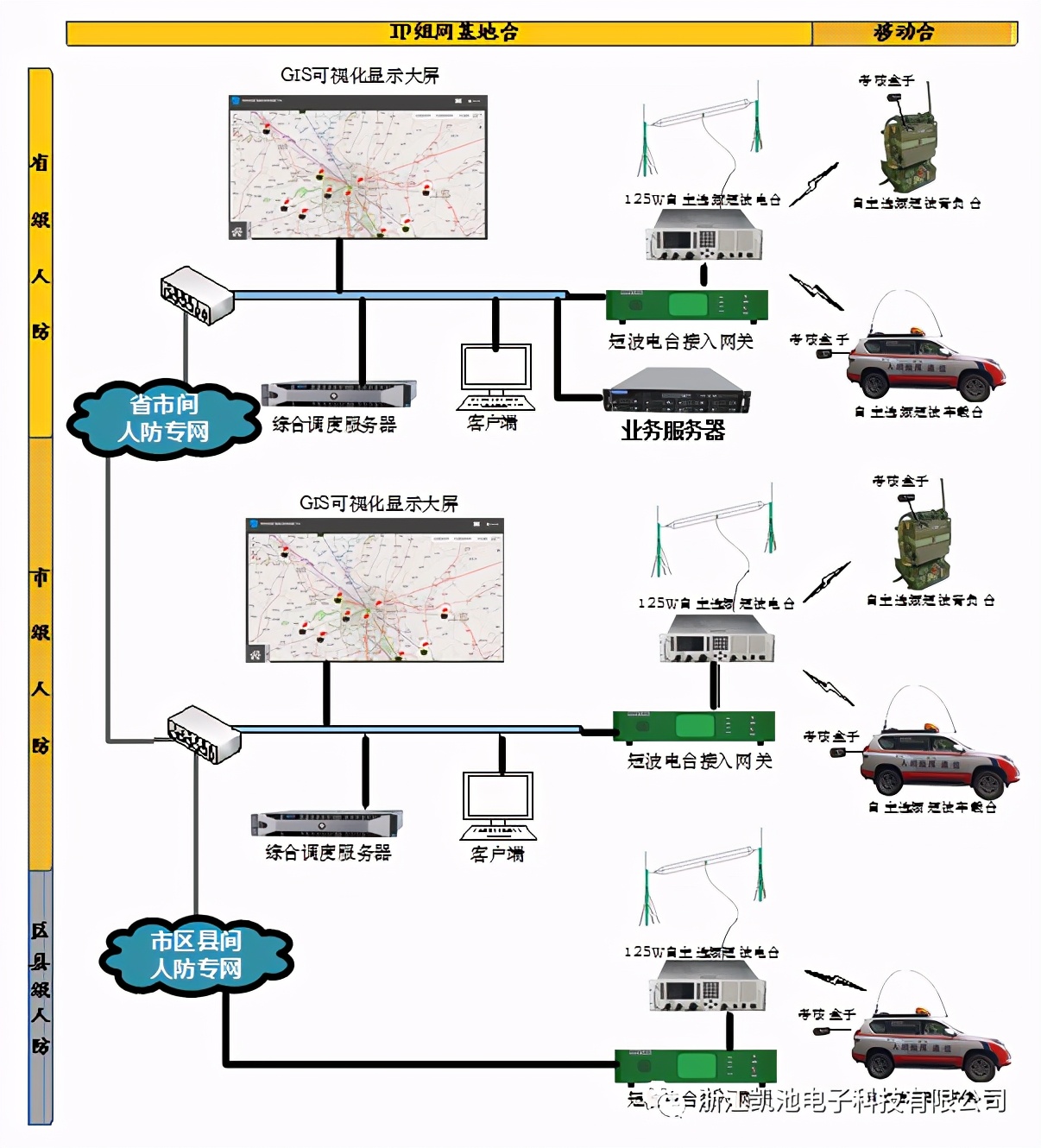

圖表 2 有無線通信網絡架構設計

系統縱向采用省、市、縣（區）分級管理結構，各層級根據規劃設計具有不同的設備融合接入、可視化態勢監控和調度管理等使用權限。橫向分為由綜合調度服務器、接入網關、大屏、自主選頻短波電臺搭建的IP組網基地臺和由自主選頻短波背負臺、自主選頻短波車載臺組成的移動臺。

通過短波電臺接入網關，將短波自主選頻電臺虛擬成一個有指令交互的SIP終端。

3、系統組成

本系統主要包含短波可視化調度子系統以及短波可視化管理子系統。短波可視化調度子系統主要實現了短波電臺調度與操作相關的業務，如短波電臺的探測、呼叫、追蹤、短信息、群組探測、群組短信息等相關操作以及短波電臺實時狀態、態勢分布等一些對終端用戶較為實用的功能，可以有效輔助管理和使用短波電臺，提高短波通信的通聯率。短波可視化管理子系統主要實現了短波日常管理相關業務，如日常值班、演習演練、運維管理、考核管理等，同時也對短波電臺使用過程中的數據進行采集，支持針對探測、呼叫、短信息、追蹤等關鍵數據信息的檢索、分析，并對短波電臺故障信息、功率信息以及語音質量等異常情況提供告警。

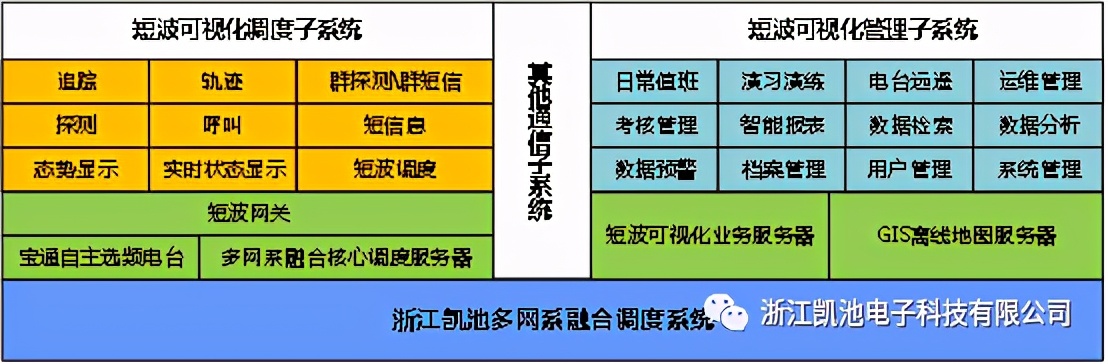

圖表 3 短波可視化調度和業務子系統功能組成

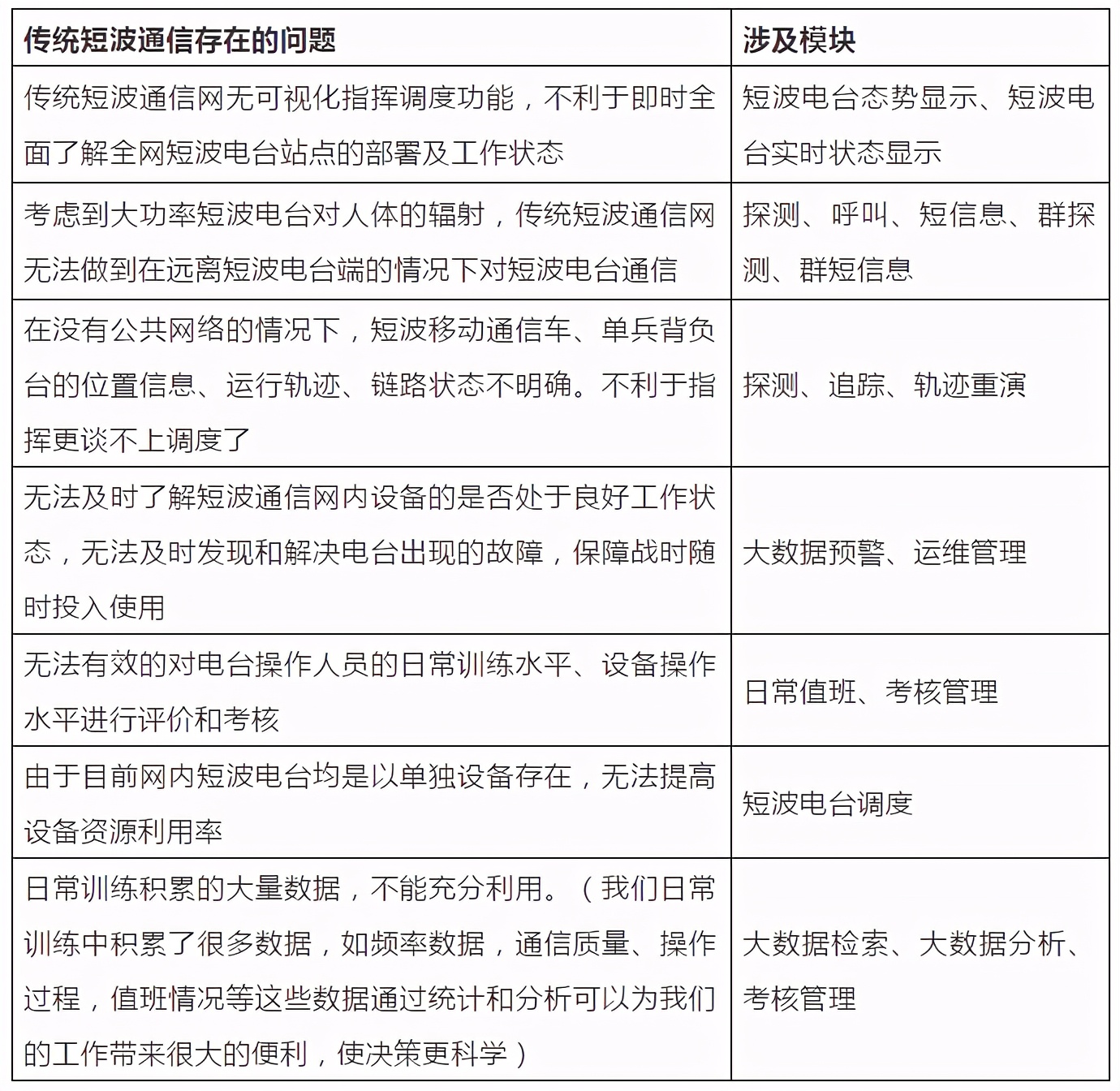

4、傳統短波通信系統存在問題以及處理

5、系統功能

5.1 短波可視化調度子系統功能

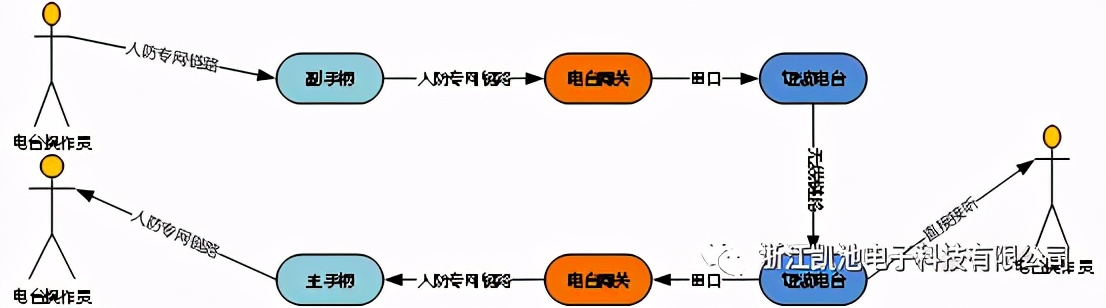

圖表 4 操作人員遠程操作短波電臺

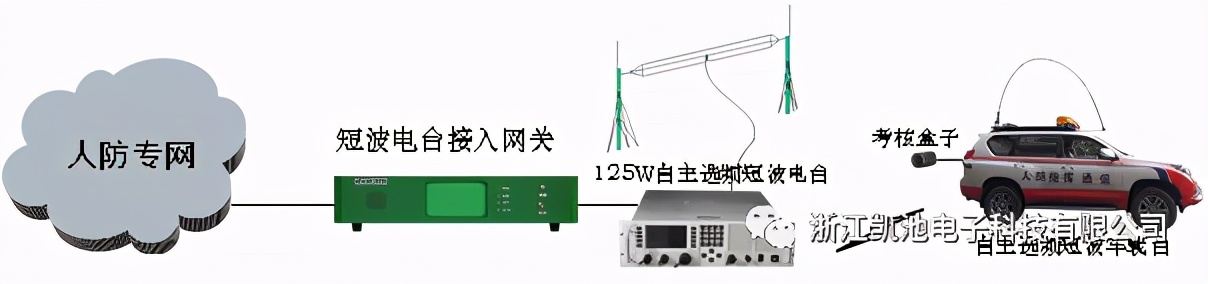

短波接入

接入層通過短波電臺接入網關，將短波自主選頻電臺虛擬成一個有指令交互的SIP終端來接入系統。

短波態勢顯示

通過地理信息系統管理各短波電臺的位置信息進行管理，借助短波網關實時數據上報功能，實現短波電臺實時態勢分布以及實時狀態信息的顯示。如電臺上線、占用、下線等。

短波電臺調度

支持對短波網關電臺（短波電臺端存在短波網關）設置為默認電臺，在本地電臺通聯差時，利用通聯良好的短波電臺與目標電臺進行通信，提供短波電臺的資源利用率和通聯率。

探測、呼叫、短信息

通過副手柄或瀏覽器操作，可以實現在遠離電臺的情況下對系統內任意短波電臺進行探測、呼叫和短信息等功能。

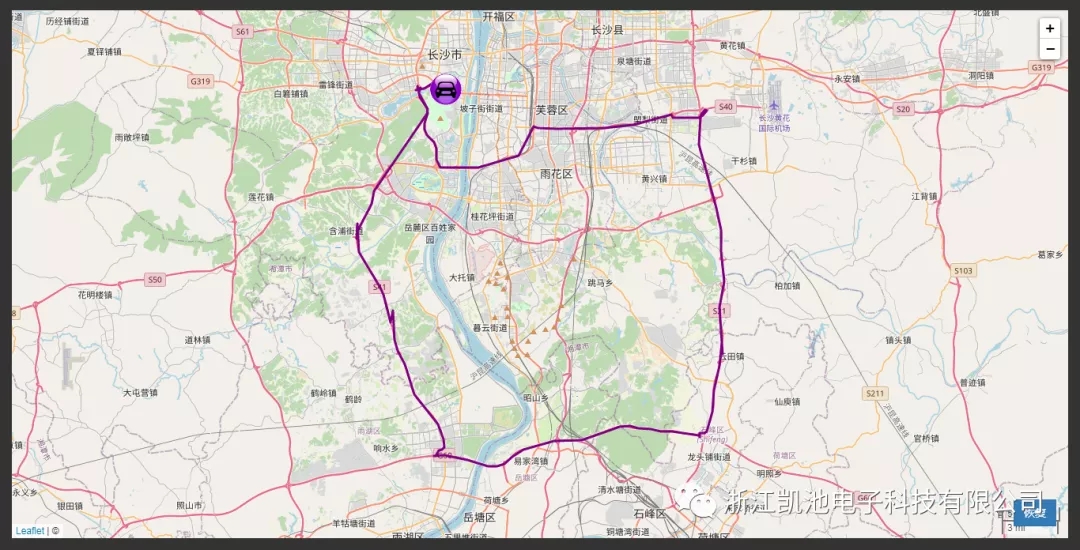

追蹤、軌跡

通過在瀏覽器端直接操作，支持對接入了北斗的正在進行動中通的短波電的實時位置信息、鏈路信息實時追蹤上報，并對過程數據進行保存，方便用戶進行軌跡回放。

群探測、群短信息

支持用戶對多個短波節點進行群探測和群短信。

遠程開關機

支持通過短波網關實現對遠端短波電臺進行開關機，解決惡劣環境下短波電臺關機問題。

5.2 短波可視化業務子系統功能

日常值班管理

通過值班預案的創建管理，支持用戶對短波日常訓練值班等業務進行預處理，輔助和提醒用戶完成短波電臺的值班訓練，并對值班結果進行快速統計。

演習演練管理

支持對演習演練預案進行創建管理，支持預案投屏、下發、導入導出等。

電臺遠遙管理

通過400YK遠端遙控系統對自主選頻電臺進行遠程接管，同時也支持短波電臺的數傳功能。

運維管理

支持對系統內短波電臺的日檢、周檢、月檢、季檢、年檢數據的錄入管理；支持對短波電臺實時狀態信息以及全壽命周期數據信息進行查看。

考核管理

對系統內的短波電臺進行周考核、月考核或年考核，支持對考核報告的生成和導出。

智能報表

為人防短波、超短波、空情、野外訓練、設備維修保障等日常訓練任務提供日報功能，并根據日報記錄提供月報、季報和年報等功能，輔助管理人員匯總考勤情況、通聯情況、設備狀態、比武排名等。

大數據檢索

根據時間、電臺本址等對電臺探測、呼叫、短信息、追蹤等信息進行檢索，查看具體操作的詳細情況。本操作只支持一對一檢索。

大數據分析

根據時間、電臺本址等對電臺的呼叫信息進行統計分析。支持一對多分析。

大數據預警

根據電臺的自檢、探測鏈路質量評分、通聯語音質量評分、功率等綜合判斷電臺狀態，對有故障或性能不良的電臺進行預警。

設備檔案信息管理

支持對短波電臺的本址、類型、名稱、部門、位置等檔案信息進行建檔管理。

用戶管理

支持對用戶賬號、密碼、權限等信息的管理。

6、典型應用場景

應用主要針對某省市級以上短波節點，主要包含某省辦中心節點，A市辦、B市辦、C市辦子節點以及其他參與的各地市短波節點、背負臺、移動指揮車等。支持省辦、A市、B市、C市輪流做主臺對短波通信進行訓練，并對訓練數據進行采集、分析，解決某省面臨的短波通信訓練過程中累積問題。

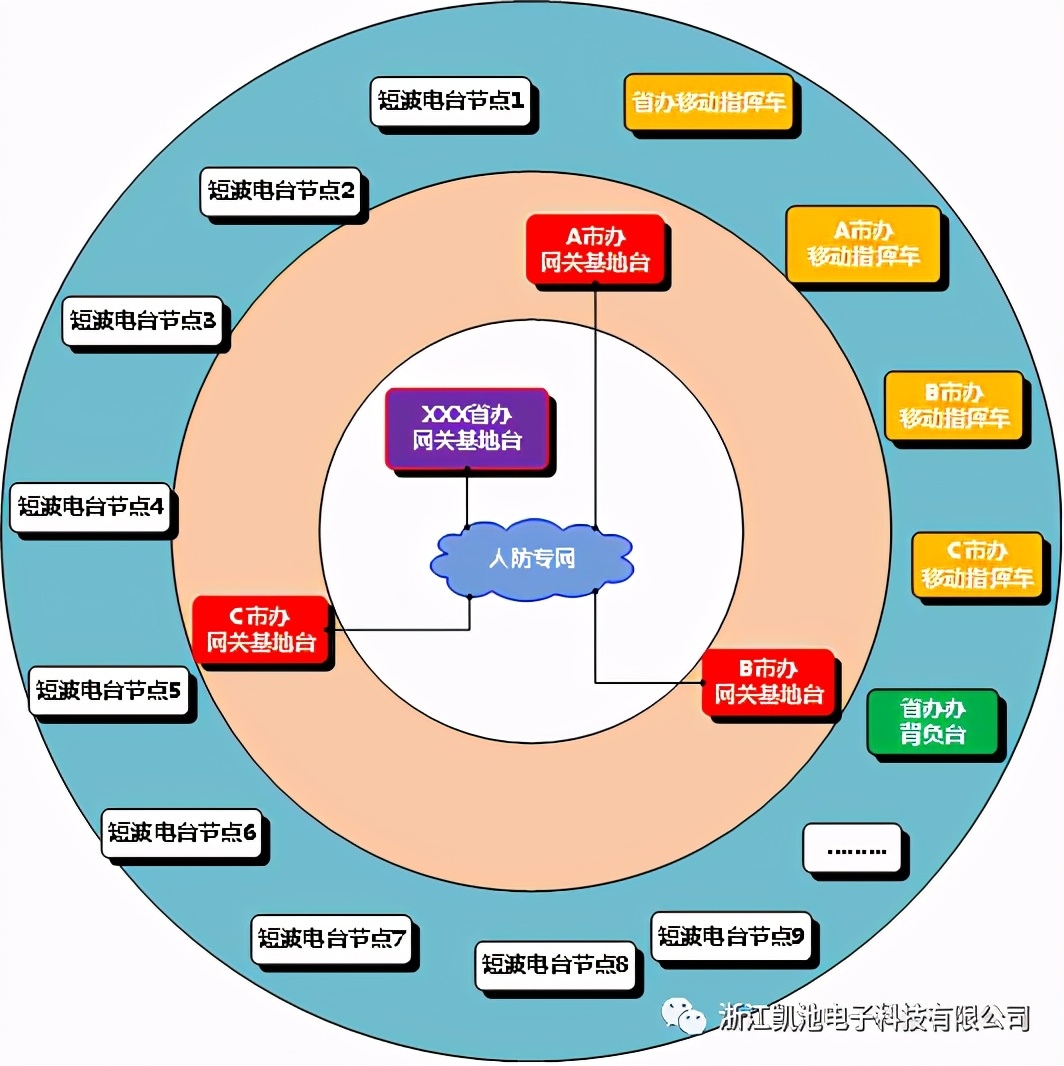

圖表 5 某省短波可視化系統典型應用短波各節點部署邏輯圖

圖表 6 某省短波可視化系統典型應用效果圖-01

圖表 7某省短波可視化系統典型應用效果圖-02
