十九大以來，全軍和武警部隊大抓練兵備戰，全面強化實戰化軍事訓練。模擬訓練能夠節省費用、減少訓練傷亡、節省訓練時間等，是軍隊建設重點發展的領域。軍用模擬器技術是系統仿真技術在軍事裝備中應用的集中體現,也是系統仿真技術學科的重要組成部分和核心應用領域之一。

采用“模擬系統”訓練，可以節省大量的費用成本。從國外先進經驗看，盡管研制開發一臺先進模擬器的費用可能超過單臺設備的購置費，但其一旦投入使用，模擬訓練費用還是遠遠低于在真機上的訓練費用。

一、系統概述

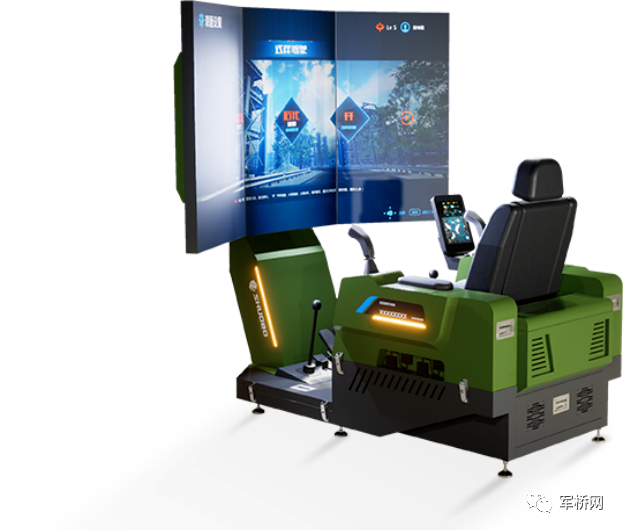

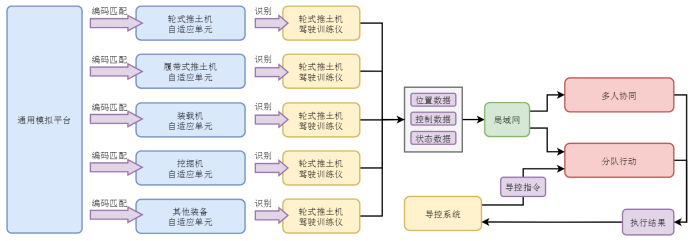

多功能模塊化保障裝備作戰訓練模擬平臺采用“通用仿真訓練平臺+多種仿真模擬訓練系統操縱桿件模塊”的模塊化組合設計方案，利用數據通信總線與熱插拔技術，實現操縱桿件模塊在不同操縱控制臺上互換，構建一臺多用的工程保障裝備仿真訓練系統。

多功能模塊化保障裝備作戰訓練模擬平臺配備VR顯示系統、高清視頻矩陣LED顯示屏、自由度平臺等拓展外設接口，模擬平臺配套的軟件系統可自適應各類可接入外設設備，例如VR顯示，可360度旋轉視角來全面觀察虛擬的訓練環境，增強作戰訓練的沉浸感。

系統可根據導調任務命令對編組單裝操作技能訓練系統發送包括任務目標調整、調度位置、作業時間、編組調整等任務調控指令，并動態監控、采集編組裝備操作模擬訓練系統位置、工作狀態、任務進程等訓練數據，并在高清視頻矩陣大型屏幕顯示系統上顯示。

二、軟件系統設計

裝備訓練模擬系統軟件主要基于單裝技能訓練、多裝協作訓練兩大硬性需求為根據點研發，將單裝與多裝功能需求分別細化成軟件的功能模塊，集成到一套軟件系統中，并搭載國產操作系統的軟件。

（一）單裝模擬訓練功能

多功能模塊化保障裝備作戰訓練模擬平臺可獨自創建和實施多裝協作訓練。完成各單裝技能訓練模擬系統的單裝技能與小型多裝協作訓練科目。

（1）虛擬仿真訓練環境

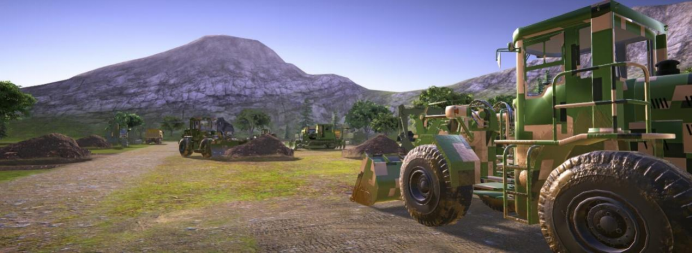

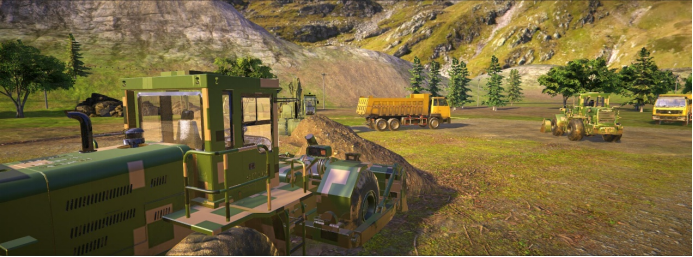

虛擬樣機、仿真訓練環境集成在裝備仿真訓練軟件中。通過采用三維建模、算法分析、圖像處理、虛擬現實等技術，構建高精度、高逼真度的三維數字模型及常用作業訓練環境。考慮到工程保障機械群具備多種作業訓練環境，可在軟件中選擇不同的地形地貌、天氣、時段，以滿足裝備訓練科目對氣候、地形地貌、時間等環境和時間方面的要求。

（2）訓練模擬系統軟件

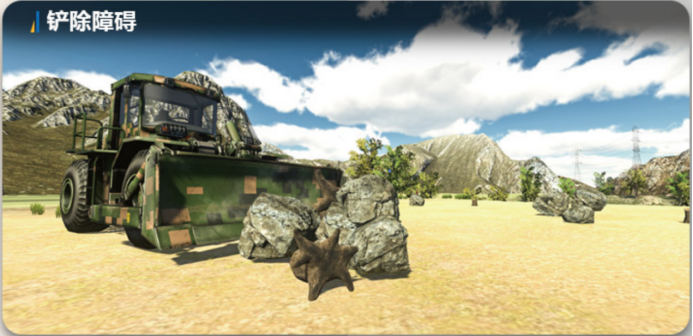

可進行裝備形態、性能展示、操作預習、駕駛/基礎作業、應用作業、多裝協同作業等訓練及考核課目，驅動三/六自由度運動平臺進行運動反饋。操作方法、視景反饋、運動反饋與實裝訓練一致。訓練中可進行多角度觀察，并設置引導、講解、警示、標識信息。系統可聯網由多裝協同訓練系統控制，開展多裝協同訓練，并實現相互間的數據交換。

（二）多裝協作模擬訓練功能

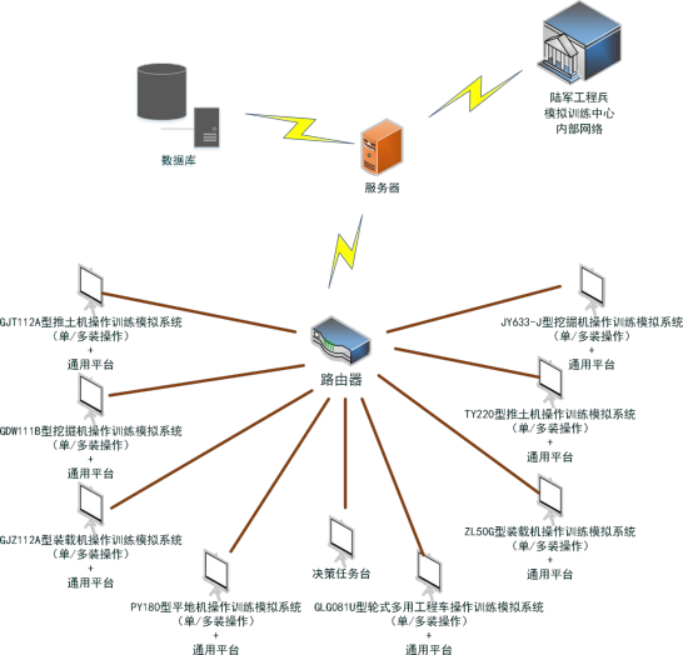

工程保障裝備仿真訓練系統是由軟件系統、硬件系統、支撐環境及相關輔助部件構成的。在多裝協同訓練功能下，根據上級導調系統，創建訓練任務，對所屬單裝技能訓練系統和多裝協作訓練系統的運行實施管理控制、指揮控制，對訓練過程進行記錄、顯示和評價，支撐分隊戰術訓練。也可對系統內單裝技能訓練系統授權，自主組織單裝技能訓練或多裝協作訓練。

（1）高精度仿真訓練環境

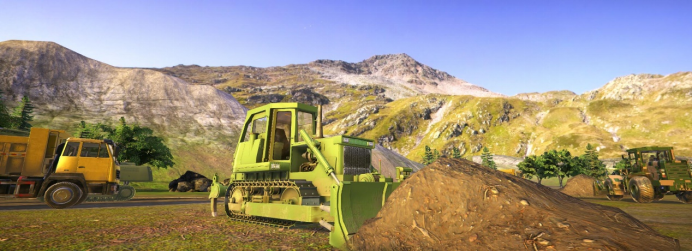

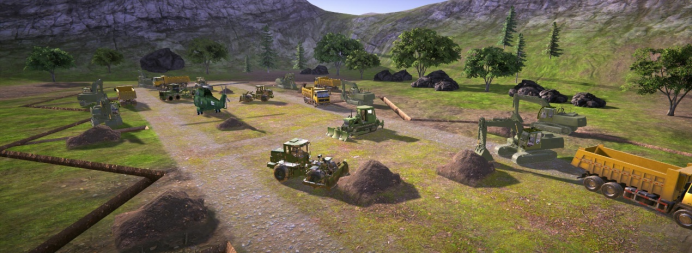

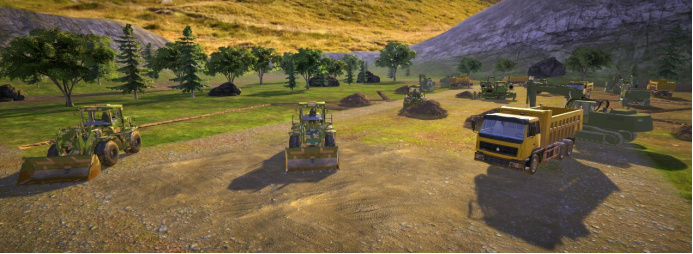

根據多裝協同訓練需求，構建了與之相適應的虛擬仿真環境，設置訓練場地面積、植被、地質、道路、天氣等不同的訓練環境因素。

（2）任務決策功能

據分隊行動戰術訓練要求，結合軍用工程機械作業率與運用特點，建立工程量計算、裝備編組和作業程序生成模型，達成精確計算、合理設計和科學決策。

（3）任務創建功能

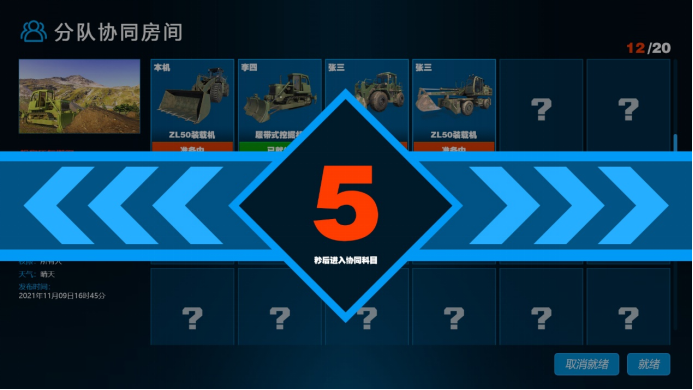

根據任務決策結果，創建訓練任務，確定指揮關系，指定單裝技能訓練系統進入編組序列，明確初始作業任務及作業序列。

（4）態勢顯示支持功能

反饋現場整體作業訓練視景，為“綜合態勢顯示系統”提供數據支持。

（5）訓練考核功能

單裝操作考核可自主選題進行考核，也可系統統一組織考核。系統統一組織考核隨機生成考核科目，完成各單裝技能訓練模擬系統的單裝技能與小型多裝協作訓練科目。多裝協同作業考核由系統統一組織進行。

（6）進程監控與顯示功能

采用高清液晶顯示屏通過通信框架與任務決策工作模塊和單裝訓練系統相互通信，呈現整個訓練模擬系統中的工作態勢，也可針對某一裝備訓練模擬系統工作狀況單獨顯示。

三、通用平臺設計

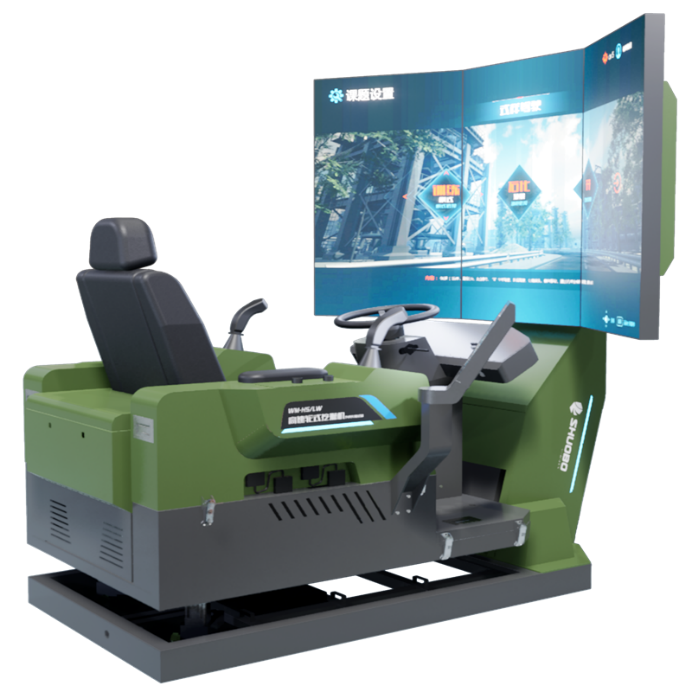

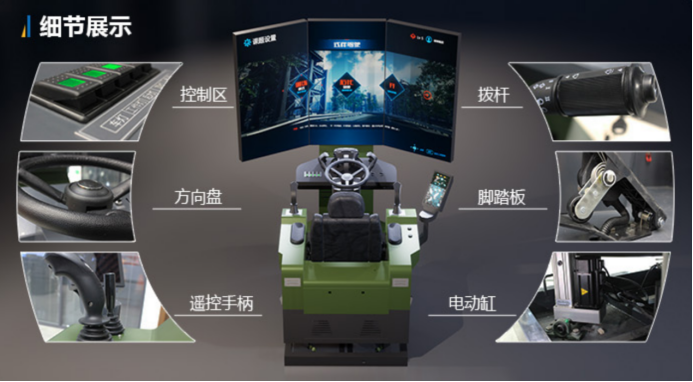

通用平臺主要由底架、前臂、視景機構、功能艙、自由度艙、人體承載機構構成。

（1）底架

底架是整個模擬器的總承重和傳輸機構，所有質量全部由底架支撐，所以底架主體采用數控激光切割、鈑金、焊接、噴塑等工藝技術，保證設備外形美觀、設備整體強度足夠、絕緣防銹等；在保證重量分散平均的同時，大量的元器件供電和通信總線也從底架穿過。是模擬器的堅實“路基”。

（2）前臂

前臂主要負責視景系統的支撐和圖像數據的傳輸，采用多層鈑金鋼板加固，同時內置線材一體化束線結構，保護通信線材的同時保證動態下通信的可靠性。內置漏電保護系統，保證在高負荷及大電流脈沖下可以保護設備正常運轉。

（3）視景機構

視景機構主要是仿真模擬器的圖像輸出，包括通用型顯示支架和顯示系統，同時顯示支架具備多屏拓展性，可以兼容雙屏、三屏、多屏等多種視景拼接顯示模式。顯示系統主要作為模擬器的圖像輸出，兼容多屏幕設置，兼容分屏交互，兼容多分辨率設置，可以滿足多種使用場景和拓展思路。

（4）功能艙

功能艙是搭載模擬器硬件的“心臟”單片機控制器的運算核心地帶。包含多模組的控制單片機群、軟件運算平臺等。功能艙是電路的聚集地，也是電磁干擾的“重災區”，這里專門設置電磁屏蔽設備隔絕電磁干擾，保障通信數據的可靠性和穩定性。

（5）自由度艙

平臺可配備自由度平臺（三自由度、六自由度），自由度艙主要是收納伺服器的艙室，3個或者6個自由度缸體的運行數據全部通過該艙室的伺服器進行輸出和運算。產生大量的電磁信號，需要采用專門的屏蔽艙室予以控制，同時也便于放置檢修。

（6）人體承載機構

人體承載機構及仿真模擬器的座椅，主要承載駕駛操作人員，同時兼容多項傳感和裝備操作，包括兩點式安全帶、傳感器等。另外座椅包覆面采用皮革材質，防水，防靜電，有利于衛生清潔，提升美觀效果。座椅坐墊部分支持前后調節，拷貝支持傾角調節，可根據人員胖瘦高低等特性進行座椅前后調整，靠背的前后傾角調整，以便應對不同人對于駕駛艙空間的各種需求和調整坐姿等。

（7）自適應控制單元設計：

模擬器的主要輸入系統，分為前自適應單元、左自適應單元、右自適應單元。各單元通過無線連接器進行數據連接及通訊，通過此功能，各分模塊可在短時間內進行模塊更換及識別，能夠在最大程度上節約模塊更換的時間，提高使用效率。
