隨著科學技術的發展國家電力系統通信越來越多地采用了數字化、智能化、高度集成化的新型通信設備，科技的發展同時對于廣大維護人員來說，掌握電信傳輸設備的維護檢修方法是一項新的課題。光纖通信系統的基本組成，包括計算機、電光轉換器、光纖中繼器、光電轉換器、光纜幾部分，每個環節都有可能出現故障造成整個系統的癱瘓，所以文章從光傳輸系統的故障判定以及案例分析角度談幾點建議。
吉林地區電力通信網目前采用的深圳中興通信股份有限公司生產的最高速率為25G的S385、S360、S330、S320系列，分別由E100和E300兩套網管系統來管理76套光傳輸設備，其中E100網管所管理的光設備屬于吉林地區城網一期、二期。而E300網管是正在進行的吉林地區城網改造后所要運行的網絡管理系統，改造完成后E100網管就將完成使命，退出吉林地區電力通信網的舞臺。
無論是E100網管還是E300網管，無論是早期S360設備還是新型S385設備，系統故障判定的方法和維護注意的事項大致相同。
一、光傳輸系統故障判定的分類：
光傳輸系統的故障一般要通過分析傳輸網管的告警和性能信息來對傳輸故障進行分類，以達到定位故障點排除故障的目的，光傳輸系統的故障大致可以分成三大類：傳輸中斷類故障、傳輸誤碼類故障、傳輸同步類故障。
（一）傳輸中斷類故障：首先要定位故障點，通常要通過網管軟件、硬件或掛2M誤碼儀等逐級環回測試等手段，分清是光纜、光板、ODF架、DDF架、連接線還是PCM的問題。

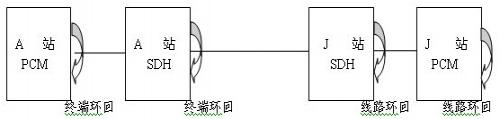

故障案例1：A站PCM的第3個2M（J站）出現PCM幀丟失告警，J站SDH NCP時間、PCM NCP時間取正常，其所有業務中斷，我們分別在A站側PCM上，做E1接口板的終端側環回，告警消失，做SDH VC12通道虛容器級別的終端側環回，告警消失，做對端J站SDH VC12通道虛容器級別的線路側環回，A站PCM告警消失，J站PCM做線路側環回，告警繼續，至此確定為2M電纜斷線，派人去J站檢查結果為PCM 2M電纜發斷線，經處理后恢復。
故障案例2：網管上報A站收I站155M光信號丟失，G站、H站、I站、J站、K站5個通信站的業務全部中斷，用光功率計收I站光信號為-345dBm（光功率低），A站發I站-35 dBm（正常），用OTDR對該線路進行測試在12公里處斷纖，派人緊急趕往斷點，用熔接機重新接續后正常。如果故障期間，恰巧身邊沒有光功率計，也可以在ODF架上做硬件環回來判定故障點，值得注意的是做光口環回時發光功率過強，應加一個固定衰減器，以免接收到的光功率過強，擊穿光板。也可以通過傳輸設備做軟件環回來實現。如果用軟件在傳輸設備上環回必須分清支路環回和AU環回，終端環回還是線路側環回。
（二）傳輸誤碼類故障：首先通過檢查光路和支路B1\B2\B3\V5性能是否超值來判定。一般來說：B1>B2>B3>V5。處理順序也是由高到低依次處理。
故障案例1：A站收B站方向光板出現155M幀丟失、不可用時間開始、B1 UAS性能超值以及伴有B2、B3、V5性能超值，在A站側ODF架測試收B站方向的光功率為32dBm（最差接收光功率技術指標≤28dBm），高4dBm。派人到B站側用OTDR在ODF架向A站方向測試，全程光功率損耗正常，在ODF架測試B站發光功率20dBm，光板光口直接測試85 dBm均正常，用酒精擦拭ODF架法蘭盤后，系統恢復正常，性能超值現象消失。（三）傳輸同步類故障：首先通過檢查光路和支路是否有AU PJE/TU PJE的性能超值。根據光同步傳送網絡教材上介紹：AU 指針作用有3條。一是當網絡處于同步工作狀態時，用來進行同步信號間的相位校準；二是當網絡失去同步時用作頻率和相位校準，當網絡處于異步工作時，用作頻率跟蹤校準；三是指針還可以用來容納網絡中的抖動和漂移?？梢姡珹U與高階通道上同步故障，時鐘精度劣化有關。AU PJE的性能值要大于TU PJE的性能值。
故障案例：B站、C站、D站、E站、F站五個站點分別上報AU PJE性能超值，在網管上對上述五個站點取當前時鐘狀態，除C站通信站的當前時鐘狀態為內時鐘（實際配置為抽線路板時鐘），其余四個站點均為抽線路時鐘，在網管上對C站進行主備用PWCK板切換操作后，提取時鐘狀態仍為內時鐘，下發時鐘配置庫后，取當前時鐘狀態為抽線路時鐘，對性能寄存器清零后，再分別查詢其他四個站點性能值均未上報AU PJE性能超值，系統恢復正常。本次故障說明：產生AU PJE的單板是時鐘板，建議在開通SDH設備時要安裝2塊PWCK板，一旦有一塊PWCK板故障，我們可以及時在網管上對其做主、備用倒換操作，縮短故障的時間。特別注意要防止出現時鐘對抽現象的發生。如果只有TU PJE，說明支路板故障，加以更換即可。
二、光傳輸設備維護注意事項：
光傳輸設備維護也非常重要，維護質量的好壞將直接影響其運行率和使用壽命。
和維護模擬式傳統通信設備和系統一樣，熟悉掌握設備及整個系統的組成、工作原理、信號流程等是維護檢修的基礎。除此以外，在實際維護工作還應注意以下幾個方面的問題：
①保持良好的設備運行環境。包括設備供電質量的好壞，機房環境溫度、濕度、
防塵等等是否符合要求。這些是保證設備壽命、降低故障率的重要前提。一般說來，現代通信設備對環境的要求更為苛刻。
②現代通信設備往往不需再做那些日常繁瑣的調整測試工作，如日測試、月測試、季
度測試等，只需定期利用監控手段作預防性監視，在無故障或無明顯故障跡象時，不提倡隨意亂動機器設備，盡量減少人為障礙。
③檢查設備和處理故障時要特別注意不能帶電插拔機盤和防靜電。插拔機盤一定要先關斷電源，工作時要養成戴防靜電手鈞的習慣。
④設備電路故障處理的主要方法是更換故障插件／插盤。有可能的條件下盡量備留些易損易壞的插件／插盤。由于機盤集成度高、裝配密集、導線細，多數情況下我們不能自行修復，否則很可能會造成機盤整盤報廢性損傷。找出故障盤后應及時和生產廠家聯系，返廠修理。
⑤軟件技術在通信中起著越來越重要的作用。設備很多功能要靠軟件來實現，不掌握相關技術就不可能掌握現代通信技術。
⑥要充分發揮網絡管理系統的作用。現代通信系統都有比較完善的網絡管理功能，它能在不中斷業務的情況下監測實時性指標，可進行故障監側、故障類型判定及故障定位等，是預防性維護和故障處理的有效工具。
三、結束語：
要想維護與管理好光傳輸系統，必須做到熟悉傳輸網絡管理系統的操作與使用方法，掌握整個網絡的網架結構和業務配置情況，處理故障的原則應遵循先中斷，再誤碼，后同步類故障先高級后低級的原則。學習光同步傳送網絡的原理，積累和豐富各類傳輸故障處理的經驗，多與設備廠家技術人員進行業務交流，取長補短，以達到系統安全、穩定運行的共同目標。
