光纜線路自動檢測保護系統
2018-09-30 11:00:23
來源：軍橋網
系統介紹
光纜線路自動監測保護系統是一套針對光纖網絡管理和維護的智能型系統，它以地理信息平臺為基礎，以強大的資源管理功能為后臺，將光纜監測、告警、故障分析、定位、故障管理、線路維護、線路管理有機結合在一起， 為光纜網絡的安全高效運行提供保障，從而實現光纖物理網絡的監控、營銷、維護和管理。系統內嵌光保護功能，不僅能夠對通信纖芯進行實時故障監測和周期測試，還能當監測到主用路由的光功率低于設置的告警/切換門限時，設備能夠在極短時間內作出判斷，將工作路由切換至正常的備用路由，保證業務無阻斷傳輸，同時啟動OTDR進行該段光纖的檢測，找出故障點后通知維護人員排除故障。

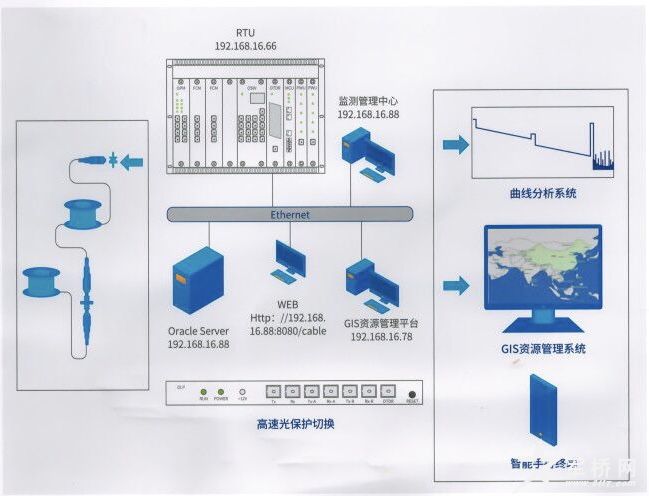

系統構成
系統功能
在線監測及故障定位功能
備纖光功率檢測及故障定位功能
跨段檢測功能
纖芯自動輪巡功能
故障測試、點名測試功能
光纖劣化分析及告警
故障自動分析功能
光網絡拓撲圖自動生成
故障報警及信息及時上報功能
光網絡與ODF端口的鏈接分析
完善的光纖網絡資料數據庫及信息查詢
數據統計及報表
系統配置管理及日志管理
產品優勢
精確的故障定位
基于GIS的定位系統
與路由勘察結合的系統， 初始化簡單導入
故障定位已排非除盤纖、纖長與皮長的比例關系等因素
可設置參考地標，故障點與地標的距離清漸明確
主設備自帶控制顯示屏
在RTU屏幕上可以完成全部系統參數設置
可顯示設備所有運行數據及OTDR曲線
可顯示模塊工作狀態
可作為光功率計、OTDR儀表測試功能
完整的纖芯保護切換系統
備纖芯的實時監測告警，保證系統隨時可以安全切換
雙通道內部通信機制，兩端同步有保障
多種切換方式，網管可以自行設置
350u5 高速保護切換，適應單路100的傳輸系統
監測保護一體組合應用，減少接入點、減少接入業務的3dB插損
嵌入式系統
真正電信級產品，穩定安全
自啟動
無病毒侵擾
軟件遠端下載升級
所有系統功能可在脫離服務器的環境下獨立工作
曲線分析系統
數據和曲線的同步顯示
測量數據的自動計算
與原始曲線及多條曲線的自動對比分析
故障成因自動分析
纖芯劣化分析告
警門限設置
每次測量結果自動存儲，與00F光端口自動對應
光網絡拓撲圖自動生成
可以自動生成全部的光網絡拓撲圖
動態資源管理的基礎，無需擔心網絡的變化
實時動態顯示整體網絡的故障信息、光纖屬性及故障影響面分析
根據管理用戶的區域及職能權限，顯示相關的區域網絡拓撲圖，對不具權限的區域光網絡資源無法查看以及操作
通過大屏幕顯示所管范圍光纜拓撲圖及光纜運行的實時狀態
大容量纖芯接入與擴容
級聯機框或OSW模塊級聯組合
支持多通道OTDR、支持同框插入多塊OTDR板卡技術
光開關模塊可與ODF架結合，節省空間，節省擴容成本
應用領域
通信 石油 石化 電力 廣電 國防
