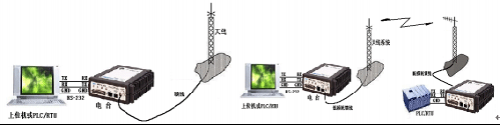

在每一個測控點無線電臺與上位機或PLC/RTU的連接如下圖所示：

       無線電臺與上位機或PLC/RTU連接圖                   點對點示意圖
1、 點對點
    這是最基本的通訊方式，如下圖所示，相當于將一條上位機與終端之間的連接線用兩臺無線電臺替代。

2、 點對多點
    這是最常用的組網方式，如下圖所示，若是數據采集系統多采用輪循（Polling）方式。若是報警系統多采用主動上報（Report）方式，亦可以采用輪循和主動上報相結合的方式。

    使用輪循方式時，輪循周期T（秒）或系統容量N（個）取決于單點的數據量D(bit)、電臺傳輸速率S(b/s)和電臺收發轉換時間t(秒)，它們之間有如下關系：

T≈N*（D/S+t）

    使用主動上報方式時，可能會遇到兩個報警同時上報發生發射沖突的情況。避免沖突的唯一辦法就是用載波偵聽DCD（發以前查看信道占用情況）再配高速數字電臺（即快速傳輸）。trading 4x瘦臉痔瘡的最佳治療方法最有效的增高藥洗面怎么樣才能怎樣消除眼袋腿部減肥最有效方法非常好服裝論壇怎樣瘦臉好的滋潤推薦去皺國貨眼霜

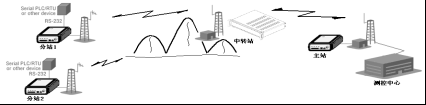

3、 有中轉（一級或多級）
當地形環境較差或通訊距離要求較遠時，選用中轉是解決問題的唯一辦法。

4、 多基站

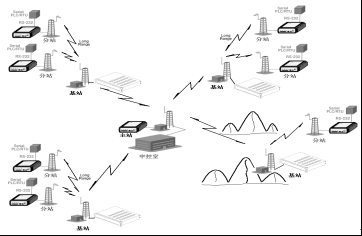

    在北京、上海、廣州等大型城市中，城市面積大、建筑多，靠一個主站組成的點對多點網絡往往不能有效的覆蓋整個服務區域。這時應將整個服務區域劃分為若干個 小型區域，在小區內由電臺組成點多點的網絡，小區與小區間再通過無線鏈路進行連接。如下圖所示。

5、 線條形

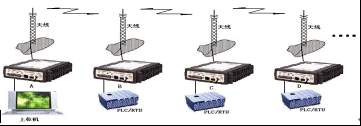

    在實際應用中，有很多的通信地域非常狹長而中心控制室又在狹長地形的端點，如河流水文情況的檢測、鐵路沿線信號的采集、電力輸送線路的報警、石油管線流量的控制等等。這種應用必須用線條形的組網形式，如下圖所示

    在線形的網絡中每一個分站的數據均需要上一級分站進行差轉。如分站D的數據要到達總站A需要經過D發送至C、C發送至B、B發送至總站A。這種方式的要點是電臺或電臺所接的RTU需要有存貯轉發的功能。
