1、系統需求概述
現某部的訓練基地需要建設一套安全的無線網絡傳輸系統，主要作用于指揮中心與5輛通訊車之間進行視頻、音頻、數據的傳輸。同時每輛通訊車現場將實時采集到的視頻、音頻、數據通過無線網絡實時傳輸?shù)街笓]中心。當現場環境負載通訊車無法到達目標點位時，可通過單兵背負設備采集現場的信號先傳輸?shù)酵ㄓ嵻嚕儆赏ㄓ嵻噦鬏數街笓]中心。同時為了保障無線鏈路的穩定性，5輛通訊車可以靈活的進行組網，當一輛通訊車出現問題時不會影響系統的傳輸。另外要充分考濾無線信號傳輸過程中的保密裝置。
道路行駛中應用2、系統設計
根據客戶的現場情況及需求應用的總體分析，加以我公司多年在無線傳輸領域的工程經驗，為客戶建設一個高質量，高效率的無線信號傳輸系統。
21 設計原則
我們在對系統設計時從客戶的實際需求出發，滿足應用系統當前和未來若干年內系統擴展的需求，選擇開放的、技術先進、高性能、高可靠性、高穩定性，具有良好擴展性的系統平臺，組成一個健壯性好、高可用、安全性好、可擴展性強的系統，并有平滑的升級策略和良好的售后維護，保護用戶投資。
我們在進行系統設計時遵循以下幾個原則：
Ø 開放性、兼容性和可互聯性：我們進行設備選型時，將考慮各種設計規范，技術指標及產品均符合國際和工業標準，并可提供多廠家產品的支持能力。系統中所采用的所有產品都要滿足相關的國際標準和國家標準，是開放的可兼容系統，能與不同廠家品牌的產品兼容，可有效保護用戶的投資。
Ø 技術先進性：盡量采用符合當代信息技術發展形勢、既有先進技術又發展成熟，并且是各個領域公認的領先產品。
Ø 高性能：系統是一個綜合網絡應用系統，具備高性能是保證多業務正常運行的基礎。
Ø 高可靠性：研究院局域網系統，必須有高的可靠性，才能為應用系統提供持續不間斷的服務，所以應該選擇口碑好、具有良好信譽的計算機廠商。
Ø 可擴展性：計算機行業發展迅速，系統必須具有良好的可擴展性，才能滿足業
Ø 不斷增長的要求：在設備選型時，我們充分考慮其擴展性，未將來系統的擴展保留一定的空間。
22 具體建設思路
Ø 由于本系統由指揮中心、通訊車、單兵背負三部分組成。指揮中心與通訊車之間搭建無線網絡采用點對多點的形式。通訊車與單兵背負搭建無線網絡采用點對點的形式。為了能過滿足系統需求所以系統的中心站設備需安裝在固定點位置。
Ø 由于現場電磁環境復雜、障礙物多，所以單兵背負設備需采用非視距、抗干擾能力強的通信設備
Ø 通訊車考慮到要在移動中傳輸設備，傳輸設備必須支持前端高速移動，并具有抗多徑衰落和多普勒頻移的機制。
Ø 由于現場地理環境不可避免，因此中心站天線在架設的時候，盡量選用制高點，以達到最佳的傳輸效果。
Ø 由于本系統全部采用無線網絡進行傳輸，因此系統的主干鏈路要采用帶寬大、支持加密、系統穩定的通信設備。

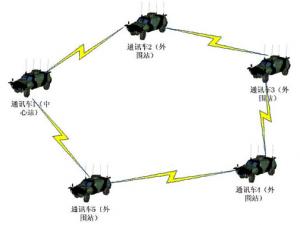

星狀組合應用23 實現功能
2、 每個單車系統由：寬帶無線通訊系統、全天候視頻監控部分、IP話音三部分組成
3、 車---車，在市區阻擋較嚴重的非視通條件下通過鏈狀通信方式的情況下實現可靠通訊距離>3km，郊區綜合視通條件下（包含部分阻擋區域）可靠通訊距離>6km；
車---基地，基地天線高度=20m(基地玻璃鋼天線，增益15db，車載吸頂天線,增益15db), 市區阻擋較嚴重的非視通條件下通過鏈狀通信方式實現可靠通訊距離>5km，郊區綜合視通條件下（包含部分阻擋區域）可靠通訊距離>15km；天線增高，視通良好的情況下通訊距離增加。
4、 實現行車速度〉180km實現動中通，視音頻及TCP/IP數據雙向通信，圖像質量要求達到D1的圖像清晰度，25幀/s以上，在上述可靠通訊區域內，無卡克，無馬賽克，基地圖像落地后可上大屏清晰顯示；傳輸語音清晰，無失真，在嘈雜車內環境能可靠聽清；
5、系統實現無線局域網組網，支持TCP/IP相關標準協議，提供透明的數據鏈路，實現一點對多點，多點對多點的自由、自動組網的動中通；并與原來的車內網絡聯網，話音和視頻監控圖像兼容成一體。
6、車與車之間組成網狀結構通信系統，任何一個車都能與其他任意車實現無障礙網狀雙向通信。支持星狀拓?fù)洹㈡湢钔負洹錉钔負洹⒕W(wǎng)狀拓?fù)洌O(shè)備具有自動中繼的功能。即當車隊行進中形成線狀一字排開時，頭車（1號車）和尾車（5號車）距離超過15km無法直接通訊時，可以自動通過中間的2、3、4號車的中繼保持1、2號車的通訊！系統支持同時組成符合標準協議的網絡，傳輸無失真和暢通的視音頻多媒體信息和TCP/IP網絡數據；
7、網絡數據傳輸有效速率不低于2mb，系統帶寬不低于8mb；發射功率〉20W，接收靈敏度優于-100dbm，抗收發鄰頻干擾85db以上,每套設備有8個以上可選頻道,在受到干擾時可自動或人工改變以避開干擾。
8、基地指揮中心統管全局,與前方指揮車保持可靠通訊。任何車輛經授他權和簡單處置，都可以承擔指揮車的通信指揮功能。5個移動指揮車中任意1-3部損壞，“動中通”系統能保持正常運作。
鏈狀通信應用3、系統建設
結合系統的使用需求和現場實際情況，我們對整個傳輸系統分兩個部分進行了設計建設。兩個部分分別為主干鏈路和單兵鏈路。其中主干鏈路為通訊車與通訊車之間、通訊車與指揮中心之間的鏈路，由于主干鏈路要求帶寬大、支持加密、可自由組網、系統穩定，所以我們采用24G無線設備作為主干鏈路，為系統提供一條可靠的、安全的、穩定的鏈路。單兵鏈路為通訊車與單兵背負設備之間的鏈路，由于現場電磁環境復雜、地形高低不平、障礙物多，所以我們采用300M無線設備，為通訊車與單兵背負之間提供一條無線鏈路。兩條鏈路通過以太網交換機實現網絡互連。

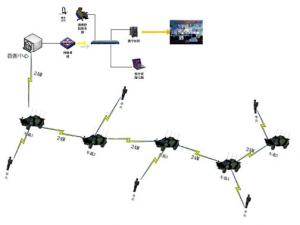

31 系統建設連接關系圖
主干鏈路以指揮中心為主的通訊系統。
在這個系統結構建設中，我們以作指揮中心為中心，通過24G鏈路將5輛車采集到的信號傳輸?shù)街笓]中心進行處理和調度，同時通過IP電話設備實現車與車、車與中心語音互通。
從上面的拓?fù)鋱D可以看到，整個系統由指揮中心、通訊車、單兵背負，三部分構成。其中指揮中心與通訊車我們采用了帶寬大、支持加密、系統穩定的24G無線傳輸設備搭建無線鏈路，可以為指揮中心到通訊車之間提供一條具有24M帶寬的穩定指揮鏈路，有效保障指揮中心與作戰指揮車之間的通信。由于現場環境復雜，需要實現網狀拓?fù)浣Y(jié)構通信系統，任何一個車都能與其他任意車實現無障礙雙向視、音頻及TCP/IP網絡數據通信；任何一個車都能與其他任意車實現無障礙網狀雙向通信。支持星狀拓?fù)洹㈡湢钔負洹錉钔負洹⒕W(wǎng)狀拓?fù)洌O(shè)備具有自動中繼的功能；網絡數據傳輸有效速率不低于2mb，系統帶寬不低于8mb。因此我們采用了具有無中心、網中網、自組網、高帶寬的24G無線傳輸系統。
單兵背負部分我們采用300M無線傳輸系統設備搭建，300M無線傳輸設備是非視距動中通傳輸系統，具有較強的繞射能力，在地形復雜的環境下，也可以有非常好的傳輸效果。
為保證數據傳輸?shù)陌踩裕到y(tǒng)將采用最大128位的有線等效保密（WEP）技術，其安全性與傳統的有線LAN相當 ，可以無縫地集成到有線以太網中。同時系統中的設備都預留有軍方專用保密機接口，可有效的實現安全需求。
