中心大型集中管理系統平臺
一、中心主控
中心必須配置至少一臺主控工作站，安裝SPY-MONITOR監控中心主控軟件，該主控軟件可以實現實現對網絡內所有數字圖象設備的網絡監視、控制、查詢、瀏覽、刻錄、電子地圖報警等功能，具備最高的控制管理權限，通過可以外接對講耳麥實現和現場的對講指揮功能。基本規格的主控軟件可以監控查詢管理各類數字圖象設備的最大64路圖象數據。
二、中心分控
中心根據需要選配多臺分控工作站，均安裝SPY-CLIENT監控中心分控軟件許可證，該軟件相當于C/S分控端，基本功能同主控軟件。
三、中心系統管理服務
中心必須配置系統管理服務器，安裝SPY-MANAGER中心系統管理服務器軟件，軟件模塊可以對整個系統的人員、遠程數字圖象設備、遠程報警設備、遠程接入服務器的各種采樣參數、聯動策略設置、電子地圖進行集中配置管理，同時實現對所有客戶端（包括C/S和B/S方式）實時訪問的權限控制和管理。
四、中心流媒體轉發服務
當中心與現場網絡帶寬有限時，為了滿足中心或其他遠程客戶同時對遠程監控場所設備的訪問，中心還需要配置流媒體轉發服務器，內置SPY-TRANSMIT流媒體轉發服務器軟件用于流媒體轉發。設置流媒體轉發服務器的目的在于緩解網絡帶寬緊張的區域，對該區域內的CDMA集群無線視頻傳輸主機的訪問全部通過流媒體轉發服務器軟件模塊來進行轉發，使得該CDMA集群無線視頻傳輸主機的視頻服務只占一個通道。流媒體管理軟件模塊的多級設置可提高響應訪問的效率，可以合理規劃流媒體轉發服務器軟件模塊的設置，以求更少的時間代價換取更高的帶寬利用率。根據實際情況也可以在監控現場安裝二級流媒體轉發服務器和軟件，實現WAN環境下二級流媒體數據轉發功能，支持雙網卡和跨網段應用環境，捆綁中心流媒體轉發服務器軟件使用。
五、中心網絡存儲管理服務
為了保障數據安全，中心還可以配置網絡存儲服務器，內置SPY-STORAGE網絡存儲管理服務器軟件，實現遠程所有圖象的實時錄象、報警錄象、中心集中備份和事后檢索查詢，存儲的媒介可以是普通硬盤，也可以是磁盤陣列或磁帶庫。
六、GIS系統平臺
該系統平臺由三部分組成，即監控中心、通訊網絡和車載終端。其中監控中心包括系統硬件、系統軟件、太陽駒GPS綜合應用系統軟件、GIS數字地圖
整個車輛監管系統采用GPS衛星進行車輛定位，采用GPRS/CDMA移動通訊網絡的數據信息進行車輛與監管中心之間的雙向數據通訊（在沒有GPRS網絡的情況下切換到GSM通訊）。
車載終端通過GPS衛星運算出定位數據（經度、緯度、時間、速度、方向）和狀態數據等，經過計算打包處理，將數據信息通過GPRS/GSM/CDMA模塊發回到中心信息網關，中心信息網關接收來自車載單元回傳中心的定位及狀態數據，判斷數據類型，將其中的GPS定位數據、狀態數據、服務請求等根據中心服務系統的車輛所屬單位（通過車臺信息進行識別）派發給相應的監控客戶端，監控客戶端即可實時的將車輛的經度、緯度、速度、狀態等信息顯示在監控終端的電子地圖上。
各監控客戶端可以對所屬的車臺進行呼叫及相關控制，也可以以文本信息方式發布信息。首先將命令發往相應的中心監控服務器，再由中心信息網關通過GPRS網關或CDMA消息服務中心發往目標車臺。車載臺根據系統命令，會自動回傳定位數據、警報信號（區域報警、線路報警、超速報警、分段限速報警等）。
總中心通過寬帶專線連接信息服務器，分中心通過寬帶連接互聯網，并連接總中心。總中心、分中心及各中心內部的數據中心、監管終端均基于IP互連技術，從而實現所有功能組件均可以通過互聯網連接而放置在不同的地理位置，無論是無線上網還是專線都可以及時、準確的監控車輛。
七、平臺體系結構
SUNPONY 軟件平臺體系結構分為三個層次，最低下一層是硬件抽象層，目的是給不同的CDMA集群無線視頻傳輸主機和其他設備提供相應設備類的統一接口，為系統整體管 理、配置、檢索所有的設備提供統一的標準；在其上面的一層是平臺，平臺部分包括兩部分，一部分是基本的服務，另一部分是基于這些服務的設計工具。最上面一 層是構架在平臺之上的應用，這些應用使用平臺的基本服務一致、可靠、高效、靈活地完成功能，而平臺提供的工具可以讓用戶自定義、自創建、自組合很多和用戶 特定業務相關的業務功能和流程。
層次的劃分可以說任何一個復雜的、經過良好設計的軟件系統最基本的體系結構模型，諸如操作系統和網絡層次模型、目前市場上主流的中間件和應用服務器莫不如 此。這些體系結構在國內一些優秀的大型IT軟件中有所采用，但在國內的絕大多數監控領域的軟件并沒有這樣去做，究其原因：首先傳統監控軟件開發單位不能站 在一個結合業務的全局角度來看待產品設計，另外是一般這些單位都不具備大型IT軟件系統抽象總結的能力，最后還有涉及到各種網絡、視頻、集群、分析模式、 人工智能以及語言解析等方面技術的掌握和融合問題，太陽駒通過自身及其合作伙伴的努力，在SUNPONY中已經掌握了構架這樣一個系統架構的相關技術。
另外需要說明的是，平臺和系統提供的所有功能都通過國際標準提供對外接口，這可以在異種操作系統、異種語言之間進行交互，也是和其他IT和業務應用程序集成的最好方法。
如上文所說，平臺采用標準的J2EE構架，系統的服務都是由三層結構的中間層提供的服務對象。系統的任何行為都需要經過管理中心的認證，系統提供基于角色 的存取控制模型提供了強大而靈活的安全保證。一旦管理中心修改了某些存取權限，這些改變將即時反映到任何用戶的任何一次操作中。
八、系統功能
1、遠程調用歷史資料。
監控中心可以通過專用軟件查看、調用CDMA集群無線視頻傳輸主機的任意圖像，可以對任意視頻進行云臺的上、下、左、右控制，可以對視頻進行遠程錄像。
2、超大視音頻管理功能
系統可同時連接上下級百個前端設備CDMA集群無線視頻傳輸主機，可控制前端設備連接的全部攝像機信息，可自由選擇發送任意一路攝像機到任意一個液晶電視墻上。
3、液晶電視墻功能
系統可同時連接發送多個前端設備，將接收的音、視頻圖像發送到任意一個液晶電視墻上 ，輸出數量遠遠超過模擬矩陣。在中心可以配置一套液晶電視墻顯示圖像，可以很容易的切換CDMA集群無線視頻傳輸主機的視頻。
4、用戶權限管理
本系統具有多用戶權限管理功能，可以設置不同等級權限，允許多個具有不同權限的工作人員進入系統，在自己權限的范圍內進行監視管理工作。數字矩陣提供了用 戶賬號的開戶、修改、刪除、密碼修改等維護操作；對于每個用戶可以指定他有權進行操作（包括瀏覽/控制/管理）的監控點集合。
5、報警管理
系統可對前端報警器的報警端口、撤布防、聯動的攝像機、聯動的輸出、報警地圖等進行遠程設置。
報警預錄、延時；
系統可進行報警預錄、延時間設置，時間為5-60秒。
系統對報警器可進行報警的處理功能。
系統可對前端設備的報警數據按每天、每周等時間段作撤、布防設置。
系統可對報警處理事件按報警端口、報警時間、操作員等進行查詢。
6、電子地圖布防和視頻聯動
監控中心具有矢量/位度位圖復合式的報警布防圖,可做出多張報警圖。鼠標對圖上報警布防，自動啟動錄像機，自動/手動電腦硬盤錄像，可實現檢索及后處理，生成打印報警記錄及彩色圖像。在報警信號發出后電子地圖報警布防立即跳到主界面，并有相應的報警信息提示。
7、遠程錄像功能
本系統可進行遠程錄像計劃設置，通過報警錄像、實時錄像、移動錄像等計劃設置，完成對前端攝像機監視工作的時間、任務類型的設置。數字矩陣解遠程視頻的同時可以錄像。
錄像以文件形式保存，錄像文件名可任意設置，系統自動附加上時間，以達到按時間、錄像機檢索功能。
每路都可按時間和通道檢索，可以8、4、2、1、1/2、1/4、1/8、1/16速度回放，可以局部放大，畫面優化，抓拍等功能。
硬盤壓縮錄像算法采用SUNPONY獨有的H264＋＋加密算法，并能調節壓縮比率，可以使用Windows 軟件播放已錄像的文件。
8、資料查詢管理
遠程系統日志查詢：系統可對前端設備依時間、操作員、操作類型進行系統日志查詢。
遠程工作記錄查詢：系統可對前端設備依時間、操作員、操作類型進行工作日志查詢。
本地管理：系統提供本系統參數的設置、工作記錄添加、工作記錄查詢、系統操作日志查詢等功能。
9、碼流管理
● 碼流控制
本系統對輸出碼流帶寬的穩定性做了較大改進，比如，設置某一路的輸出帶寬為300K（最大300K），則其輸出碼流一般在100K～250K之 間抖動，這樣在視頻業務和其它業務共有傳輸通道時，視頻業務不會對其它業務產生沖擊；同時考慮到實際使用中網絡帶寬的不穩定性（可能時網絡帶寬本身的不穩 定，也可能時其它業務對視頻業務的帶寬沖擊），系統增加了自適應帶寬調整功能，在網絡擁塞時，采集工作站會自動降低數據輸出速率，保證數據可以比較連貫的瘦臉瘦身霜品牌祛痘不錯比較精油 不丟包傳輸，當系統檢測到網絡擁塞解除時會自動將輸出速率調整到原有水平。
● 并發流控制：
一般情況下，前端的監控點數目多于網絡可傳輸的路數，比如A處有20路視頻信號，而假設從A到中心的可用傳輸帶寬為1M，則按每路視頻信號200K計算，只可以同時傳輸5路視頻信號。在原有模式下，對中心監看前端的并發連接數并沒有限制，當中心有多人同時監看前端的監控點大于5時，由于網絡擁塞必然會影響所有人的服務質量。
在本系統中，我們在CDMA集群無線視頻傳輸主機可以設置到某個方向的最大并發連接數，比如設置到A的最大并發連接數為5，則最多只允許同時監控A的5個監控點（可以是許多人同時監控這5個監控點，由服務器完成數據轉發），如果有新的用戶請求看新的監控點時，采用下面的策略實現控制：如果新用戶的權限比已建立連接的某些用戶權限高，則剝奪低權限用戶的連接，讓高權限用戶建立連接并通知被剝奪用戶，他可以在已有的5個監控點中選擇一個進行監看；如果新用戶的權限小于等于已建立連接的用戶權限，則系統會通知他在已有的5個監控點中選擇一個進行監看。
10、遠程錄像回放抓拍
系統可進行遠程錄像回放抓拍，即可在遠程錄像回放時對特殊場景以位圖格式進行圖像抓拍，便于日后查詢。
11、鎖定功能
系統具有自動及手動鎖功能，可進行系統鎖定，防止管理人員不在現場時，其他人沒對系統的非法使用。
12、副控功能
系統可連接多個副控，副控可根據權限調看矩陣系統連接上的前端設備的攝像機圖像，并可進行遠程控制。
九、中心系統組成及特點

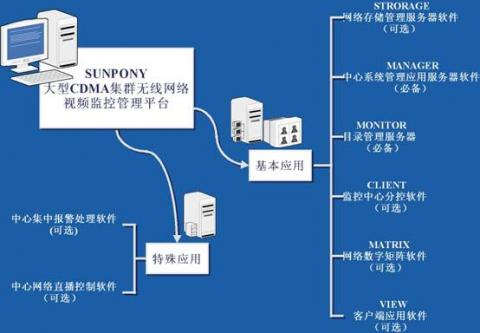

SUNPONY包括中心前端監控部分、中心后臺管理部分（流媒體服務器、數據庫服務器等）、中心客戶端軟件三大部分，具體結構組成如下圖：
每個規格軟件基本描述如下：
1、中心基本應用軟件
MANAGER 中心系統管理軟件：基于J2EE體系和SERVICE標準，實現統一身份認證和權限控制、組織與角色管理維護、設備集中配置與維護管理、結合任務計劃執行 和調度、報警處理規則管理、報警獲取與分發管理、電子地圖集中配置管理、設備巡檢和日志管理等功能。
VIEW 客戶端軟件：基于J2EE體系和SERVICE標準，實現按照組織和分組模式的圖像預覽切換、云臺控制、圖像檢索查詢回放、報警信息接收、電子地圖等功能。
MONITOR 監控中心主控軟件：主要用于接警，基于C/S架構的中心監控主機內置程序，實現VIEW全部功能，還可以實現輪循預覽、報警接警和報警處理、電子地圖、報警短消息等功能。
MATRIX 網絡數字矩陣軟件：主要用于實現控制數字矩陣控制主機的任意分組輪循輸出、手動切換輸出和報警聯動輸出等功能。
2、中心網絡應用軟件
TRANSMIT 流媒體轉發服務器軟件：用于監控中心多客戶端復用相同現場圖像的流媒體轉發管理和現場流媒體帶寬限制管理，限制管理的策略包括路數、用戶優先級和事件優先級等。
STORAGE 網絡存儲管理服務器軟件：用于分散加集中存儲的環境下按照管理中心軟件設定的計劃、策略執行高可靠性的圖像集中存儲、備份、檢索和回放管理。
3、現場接入服務器軟件：
CDMA集群無線視頻傳輸主機錄像系統軟件：功能齊全的數字視頻本地錄像與壓縮傳輸監控應用軟件。
十、系統特點
具備更加完善的管理功能：
1、完整的中心管理
針對CDMA集群無線視頻集中管理需求，增加了專業的中心系統管理服務器軟件、流媒體轉發服務器軟件和網絡存儲管理服務器軟件。實現對權限、設備、報警、帶寬、預覽、錄像的完整管理。
2、強大的系統管理
中心系統管理服務器軟件是整個系統的核心管理軟件，可以實現對機構、權限、設備、報警策略、電子地圖、預覽策略、存儲策略進行全局范圍內的集中管理，并可以實現所有用戶對數字圖像設備訪問的實時集中權限認證。
3、完善的帶寬管理
通過多級流媒體轉發管理和對所有視頻訪問的優先級管理，可以確保網絡帶寬有限的環境下，對遠程實時圖像訪問和遠程回放訪問的帶寬有效管理。同時通過流媒體轉發，實現各級中心多人遠程訪問的實現和降低現場數字圖像設備的使用負荷，延長數字圖像設備的使用壽命。
4、安全的存儲管理
系統具備專業的存儲管理軟件，既支持分散存儲環境下遠程數字存儲設備的集中配置管理和檢索管理，也支持集中存儲環境下對中心專業存儲設備（如磁盤陣列和磁 帶機）的集中配置管理和檢索管理，還支持混合存儲環境下的存儲管理，存儲管理的圖像包括實時圖像、延遲備份圖像、報警圖像等。所有存儲數據的訪問支持實時 權限認證，支持水印，支持SERVICE標準，訪問管理相對于一般軟件的數據庫支持操作更加安全可靠。
十一、采用更加先進的系統架構
1、基于J2EE標準構建中心核心管理平臺
系統核心平臺決定這個系統的穩定性、可移植性和伸縮性，我們在選擇J2EE作為系統核心平臺選擇的過程中，重點考慮到以下幾點：
（1）先進性和實證性
我們不應該選用過時的或者即將被淘汰的技術，這會導致用戶原有的投資很快就會化為烏有。但我們也不應該選用過分先進、沒有經過實證或者沒有在大型系統、關鍵人物中大量運用的技術。
（2）業界標準和理論基礎
同時，體系平臺也應該和業界保持一致，具有堅實的理論接觸和完備的標準定義。自己設計一套體系結構可能在一時提高開發的速度、降低開發的門檻，但很難有 序、高質量地發展、也無法被其他系統使用。目前在企業級和關鍵任務應用的最主要的平臺有兩種：J2EE、DotNet。J2EE標準的制定者是 JCP，JCP由Sun、IBM、Oracle、SAP、Bea、Sybase等幾乎除了Microsoft以外所有軟件、電信、安防、保險、金融業巨頭 參與的標準管理委員會。DotNet主要是由Microsoft一家設計和開發。
（3）操作系統可移植性
在應用服務端，我們認為UNIX系統的安全性、穩定性和吞吐量遠遠高于Window系統的產品。因此我們認為管理這個系統的關鍵部件應該在UNIX主機上 實現。但是在系統的試點階段、或在一個較小的地區進行應用時，WindowsNT，2000系列的服務器也有它易維護的好處。但是當一個局部的試點向整個 大中型網絡監控管理領域擴展的時候，我們就有可能需要從WINDOWS系統向UNIX系統遷移，所以軟件應該能夠同時運行于這兩個平臺。J2EE由于具備 系統無關性可以方便的實現WINDOWS系統向UNIX系統的遷移。
2、基于微核心+插件架構
支持容器技術，核心程序輕量化，所有功能模塊采用插件方式，由容器將插件和核心程序自動組裝成完整應用程序，架構更加開放靈活，更換修改任何功能插件不會影響已經穩定運行的核心程序和功能插件，解決軟件定制開發和升級擴展的核心技術。
3、支持O/R MAPPING 對象/關系數據庫映射技術
既將把對數據庫表直接進行的操作，變成對類和方法的直接操作。采用本技術后使得系統實現與數據庫無關，本系統可以支持所有的關系數據庫，如SQL、 SYSBASE、ORICAL等?？梢悦黠@提高開發質量和效率，極大的減少程序的代碼量。能明顯提高項目結構的擴展性和柔韌性，更加容易修改和升級。
4、支持AOP面向方面開發技術
本軟件除了支持傳統的面向對象開發OOP技術外，更支持AOP面向方面開發技術，該技術可以使得軟件模塊的解耦更加徹底，除了面向對象功能模塊的縱向解耦 外 ，AOP技術允許對一些諸如權限操作、緩存操作、事物操作等橫向應用打包成一個方面解耦出來，這樣在軟件需要功能擴展而對于這些基本應用進行修改時可以不 影響已經存在的其他程序。
5、具備更加全面和專業的功能
（1）支持矢量地圖，可以方便的進行地圖縮放，可以和GIS無縫集成，便于將來進行城市范圍內的定位監控和運鈔車監控。
（2）支持LDAP協議，可以和行業客戶采用LDAP協議的數據庫交換人員身份認證信息，使得監控系統的用戶認證系統可以方便納入行業原有信息系統統一管理。
（3）支持SSO單點登陸技術，支持身份令牌。使得用戶在任何一個系統登陸就可以在所有系統中登陸。
6、具備更加穩定、可靠和安全的性能
（1）穩定：由于系統架構的先進性，一個模塊的修改不會影響已經正常運行的其它模塊，整個軟件更加穩定健壯。
（2）安全：支持SSL加密傳輸協議，對于C/S應用采用加密傳輸，系統更加安全。
（3）高質：由于采用各種太陽駒先進的軟件工程技術，無論是軟件架構、編程方式、數據庫操作和編程語言，都力求精練高效，確保軟件產品的高質量。
