沙盤模型是展覽展示中常見的展品形式，具有直觀、形象的優點，但是，因為其不具有交互功能，傳統的沙盤模型僅僅是利用模型進行建筑或題材的表現，而多媒體互動電子沙盤則是集合了多媒體互動控制系統、動力系統、投影系統、聲學系統、光學系統等全方位的來表現題材，對項目進行介紹推廣。它是在傳統單調呆板的靜態模型上結合多媒體技術而使模型具有動態交互功能的新型模型產品，并加入多項新技術豐富模型的內容和生動模型的表現形式。
在模型沙盤的展示環境中應用計算機智能展示控制系統是一項具有高新技術水平的、富有創意的設計。它能夠讓公眾生動、形象、快速、準確地認識了解模型沙盤所展示的內容，能有效的實現向公眾展示的目的。 將觸摸屏一體機放在模型旁邊或將觸摸屏鑲入模型，自動演示或由講解員、參觀者通過手指觸摸屏幕來演示。如果您配備有等離子電視或投影儀，我們可將觸摸屏一體機中的計算機信號和音頻信號接入到等離子電視或投影儀及功放音箱上，在電視屏幕上或投影屏幕上同步顯示演示的文字、圖片、視頻動畫、解說等內容，方便參觀者瀏覽，根據實際應用情況，整個觸摸屏多媒體智能模型控制必須支持模擬電路信號，計算機圖像、視頻和數據，聲音的顯示控制；將圖像、動畫、解說、音樂等多種元素很好的融合在一起，以多媒體解說為主線，使設計方案、表現效果圖、視頻動畫與實體模型產生相互對應，解說到某一建筑，顯示屏上出現本建筑的各種資料，同時在實體模型上用燈光來表達這個建筑，這將會給觀眾產生更為深刻的印象。
聲光電一體化觸摸電子沙盤控制系統，為沙盤類展品增加交互功能, 觸摸式實景電子沙盤系統以傳統沙盤為基礎，為其增加觸摸感應設備、計算機、音響設備、顯示設備，觀眾可以用手指點擊計算機沙盤上的各個位置，觸摸感應設備可以立刻將被點擊的位置坐標信息傳送至計算機，計算機會將該位置的介紹性內容以聲音、視頻的方式進行播放，詳細全方位地將模型展示給參觀者，同時控制系統將同步控制模型內的燈光狀態。賦予了模型更加生動的內涵，更好地詮釋設計規劃者的理念和模型這種藝術作品。
多媒體互動沙盤模型中運用的主要技術有：
聲的技術：用優雅的背景音樂，配上專業錄制的專題語音以增加模型的感染力。
光電技術：用電腦燈、渲染燈打造展廳環境氛圍，進口米泡燈制作出環境燈、霓虹燈、水底燈等各種特效燈光加上煙霧器、電機設備以增加模型的感染力。
水的技術：微型封閉式真水系統，生動表現江河、湖泊、溪流、水道、噴泉、水霧等水體的真實效果。
影像技術：用投影機將計算機3D制作的諸如汽車、火車、輪船等運動物體投射到模型中，增加動感；將計算機3D制作的諸如火光、流水、云彩等動態影像投射到模型中，烘托氣氛。
三維仿真：采用三維全景和虛擬漫游制作工具，把相機環360度拍攝的一組或多組照片拼接成一個全景圖像，通過按沙盤上的按鈕，或用激光筆點擊沙盤上相應區域，在沙盤前的投影機中實現全方位互動式觀看對應的真實場景。
1多媒體觸摸屏模型燈光控制系統
本方案以成熟的自動化控制技術和一流的創意設計實力，將靜態模型與多媒體觸摸屏互動的結合起來。使用者通過手指點擊觸摸屏，瀏覽特制的多媒體介紹演示系統，得到文字、圖片、視頻、動畫、解說等信息的同時，我們的自動控制系統將同步控制模型內的燈光狀態，全方位地將模型展示給參觀者，賦予了模型更加生動的內涵，更好地詮釋設計規劃者的理念和模型這種藝術作品。在功能上力求簡潔、全面；在多媒體效果上力求明快、生動；在使用上力求簡潔、準確、方便、條理清晰。
沙盤多媒體觸摸屏查詢系統可以廣泛應用于城市規劃、房地產開發、水利防汛、森林防火、旅游規劃、軍事、通訊網絡規劃、設施管理、土地規劃管理，能夠立體化展現山水及地形地貌、建筑等各種電子沙盤，以多種形式體現各類沙盤要素。雨凡沙盤多媒體觸摸屏查詢系統采用計算機多媒體控制技術，使聲 (解說)、光、像、字幕同步顯示或異步顯示，既可通過手控、感應式控制，也可以多媒體控制；而且雨凡沙盤多媒體觸摸屏查詢系統具有操作靈活、簡單、便于維護和修改等特點。將觸摸屏電腦放在沙盤旁邊結合我們自有的雨凡沙盤硬件控制器，即可實現沙盤與多媒體電腦燈光、聲音的互動，表現手段讓人回味無窮。

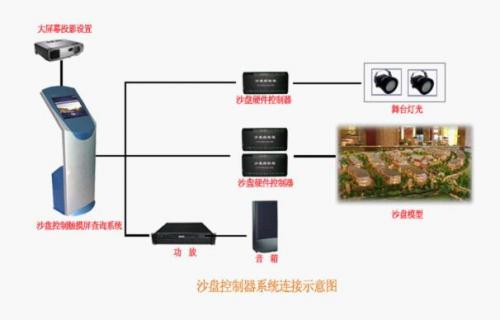

多媒體觸摸屏模型燈光控制系統包括以下部分：
A多媒體演示系統
本系統有三種演示狀態：
1、自動演示：自動循環演示內容；
2、手動演示：由講解員或參觀者通過手指觸摸屏幕，有選擇的、交互的演示對應內容；
3、單獨控制：將整個系統全部燈光路數的名稱單獨制作一個控制界面，在需要時可以逐一通過手動制。
B燈光控制系統（同步控制模型上的燈光狀態）
由計算機與定制的控制箱組成，通過程序與多媒體演示系統的配合，同步控制模型上的燈光狀態，或閃爍或流動。
C觸摸屏一體機
將觸摸屏一體機放在模型旁邊或將觸摸屏鑲入模型，自動演示或由講解員、參觀者通過手指觸摸屏幕來演示。如果您配備有等離子電視或投影儀，我們可將觸摸屏一體機中的計算機信號和音頻信號接入到等離子電視或投影儀及功放音箱上，在電視屏幕上或投影屏幕上同步顯示演示的文字、圖片、視頻、動畫、解說等內容，方便參觀者瀏覽。
2 語音同步模型燈光控制系統
本系統選用具有多年演播經驗的專業播音員及專業設備錄制配合模型的中文或英文解說，并將其輸入MP3語音芯片，在播放解說的同時，通過自動控制系統同步控制模型內的燈光狀態，達到很好的模型展示效果，并且具有很好的經濟實用性。
3模型燈光遙控系統
本系統提供的模型燈光遙控系統可廣泛的應用在樓盤、別墅等模型展示領域，通過無線電遙控器、PDA掌上電腦或激光筆與定制開發的接收控制箱配合，可方便的控制幾十甚至幾百路模型燈光，實現單點亮、組合亮和全亮等燈光效果，操作簡便、控制穩定，達到城市規劃、園區規劃、樓盤等模型很好的展示效果。
三維立體沙盤系統包括以下部分：
◆ 觸摸屏控制沙盤
◆ PDA(掌上電腦)控制沙盤
◆ 激光筆無線控制沙盤
◆ 遙控器控制沙盤
◆ 多通道大屏幕融合同步控制
◆ 紅外人體檢測控制沙盤
◆ 音樂噴泉控制沙盤燈光
◆ 玻璃地面人體感應燈光控制沙盤
◆ 升降觸摸屏、升降局部沙盤
◆ 搖頭燈、掃描燈、激光燈、LED燈等舞臺燈控制沙盤
觸摸屏控制沙盤
將觸摸屏一體機放在模型旁邊或將觸摸屏鑲入模型，自動演示或由講解員、參觀者通過手指觸摸屏幕來演示。如果您配備有等離子電視或投影儀，我們可將觸摸屏一體機中的計算機信號和音頻信號接入到等離子電視或投影儀及功放音箱上，在電視屏幕上或投影屏幕上同步顯示演示的文字、圖片、視頻、動畫、解說等內容，方便參觀者瀏覽。
搖頭燈、掃描燈、激光燈、LED燈等舞臺燈控制沙盤
為了突出沙盤的演示效果，用搖頭燈、掃描燈、激光燈等，渲染和突出模型的演示效果，當沙盤上的某部分燈光亮時，上方懸掛的搖頭燈可同時向此部分打出相應的光圈，或是為渲染氣氛在沙盤上打出多種花紋和色彩，演示效果光彩奪目、栩栩如生。、
紅外人體檢測控制沙盤
主要用于大型沙盤模型的自動語音解說方案，當觀眾走到紅外開關區域發送地址信息給自動語音解說模塊，自動語音解說模塊開始播放相應解說詞，如果觀眾離開，播放將停止，等待下一位觀眾。
紅外開關主要有以下幾種：
1、熱釋電紅外感應模塊，特點是利用熱釋電紅外傳感器檢測移動人體的紅外輻射具有檢測區域大，視角寬的優點，不足之處是觀眾只有移動才能檢測到信號，但一般情況下觀眾是很少站立不動的。
2、紅外線反射式和紅外線對射式模塊，特點是無論觀眾是走動還是站立不動只要在紅外傳感器區域內都能檢測到信號,不足之處是方向性較強檢測區域較小。
音樂噴泉控制器
沙盤上的噴泉可以象真的音樂噴泉那樣隨著音樂的節奏變化噴水的高度，同時水底的燈光也隨著音樂的節奏快速的閃爍。可以控制沙盤上的廣場燈、戶型等燈光隨著音樂節奏變化而閃爍，既可以通過音頻線與電腦、MP3等相連來控制燈光，也通過直接測量環境聲音來控制燈光變化。
玻璃地面人體感應燈光控制器
玻璃地面人體感應燈光控制應用于大型展廳的玻璃地面燈光控制，可以實現觀眾走到那個位置，相應的玻璃地面燈光就點亮。同時所有控制器通過總線與電腦聯網，在電腦進行自動演示時也可以同步控制地面的所有燈光，給人一種走進未來城的感覺，我們經常能在歐美的科幻片里看到這樣的場景。
PDA(掌上電腦)控制沙盤
該技術采用工業級掌上電腦來控制沙盤燈光，PDA顯示界面內模型的控制點位清晰明了，便利觸摸控制，語音解說同步，講解者可手持PDA在移動中進行沙盤的演示，完全脫離了原有設備的束縛、行動自由，使多媒體沙盤更加具有科技性、大大提升了沙盤的檔次。
激光筆無線控制沙盤
“指哪打哪” 即“指哪亮哪”，語音解說可同步。采用激光筆沙盤控制系統，在沙盤的具體區域安上相應的接收器，講解者用激光筆指向沙盤的某個區域時沙盤上的燈光馬上隨之發光，同時相應的解說詞配合燈光演示。
遙控器控制沙盤
觸控可將任意型號的家電遙控器和無線電遙控器（漢字顯示液晶屏遙控器、任意型號家電遙控器、大型展廳用多臺電腦遙控開機遙控器、電腦開機遙控器）的軟件解碼和編碼，可以實現遙控器和控制器的一對多、多對一、多對多的無線控制，任意型號的遙控器都可以與計算機通訊。
一、突出城市的地區特色
充分利用展廳的現有條件，確定合理的模型制作比例及范圍，在總體模型制作過程中，充分利用聲光電等高科技動態演示系統，體現城市總體規劃的發展戰略。重點突出展現城市發展的先進性前瞻性和城市風景的韻味，突破其他城市一味的在城市規模上的夸張表現。
二、設計優異的演示及參觀流程
提供可靠的系統配備，充分利用模型內部光電效果，完美結合舞臺燈光、音響設備的照明特效、聲效，用極富視覺震撼力的藝術語言表現地區的現狀及規劃，從而使得模型不再是呆板的陳列，成為一場精彩的全方位演出。突破常規模型的實體展示，結合周邊的架空玻璃影像圖平臺，有效拉近參觀距離，豐富參觀視點。
三、增強模型與參觀者之間的互動
除全自動聲光電演示以外，在模型周邊提供觸摸屏，掌上電腦以及互動感應設備。用于VIP參觀的查詢控制，與模型實施互動演示。
對模型比例的建議利用展廳空間的有效尺度，結合周邊相關展示內容的前提下，模型制作平面比例為1：750 ，重點區域，主要街道兩側及主要建筑特立面比例1：500，個別建筑 可做到1：300，總面積約為300平方米。與以往不同的是：比例尺度的變化不是單一的，而是根據遠近距離的變化，按照近小遠大的準則有機變化，變化比例控制在1：300～1：850之間。
規劃類沙盤
建筑表現（規劃區域建筑）
待規劃區域目前可能只是空地，但我們根據用地性質來對此地進行進一步設計，設計出符合用地性質的建筑及設施（例如具有工業、住宅、商業等特點的建筑）。然后根據整個模型的比例準確表現建筑的體量，但為了與現狀相區別也為了展現開發區未來發展狀況，這部分模型采用亞克力體塊的形式，色彩以白或灰為主色調。景觀表現 廣場、公園、風景區、綠化帶)。
景觀制作采用寫實手法，色彩及質感貼切自然。以景觀組團、綠化景觀帶為制作重點，采用靜電織絨技術制作出仿真綠地，同時采用豐富的樹種、花卉來增加規劃區域的綠化面積，制作出錯落有致，色彩豐富的園林景觀，體現環境的真實感和美感。
景觀表現 (水系)
水是城市流動的生命力。
水系一般采用動態水制作工藝。水系表面采用藍色水紋玻璃鋪設，內襯水紋噴繪寫真，由內置的電動旋轉系統配合打造出波光粼粼的水上景觀，為模型增添了活力、注入了生命力。同時為了增強水上景觀的真實感，我們還針對現實中的蘆葦、小島進行細致的刻畫。
交通路網表現
把城市比作一片葉子，交通就是葉脈，葉脈供給葉子營養，交通帶給城市人流、物流。
模型中的交通體系按照城市主要道路、市區內公路、鐵路來劃分，我們根據規劃圖紙采用電腦定位技術準確構架開發區內及各園區的交通體系。并通過不同色彩的燈帶裝飾不用性質的道路，直觀的體現出路網關系。
建筑內部燈光：
標志性建筑、重點建筑（主要指公共建筑）的光源采用冷色調光源，以體現建筑的挺拔、大氣、時尚的氣息。普通建筑采用暖色調光源，一是可以與標志性建筑相區別，二是可以以營造溫馨的氣氛。
建筑外部燈光：
建筑外部燈光是內部燈光的補充，我們在標志性重點建筑外部合適角度聚光射燈，內外部燈光色彩相互融合，交相輝映，打造出生動、逼真的夜間景色。
景觀燈光包括植被染色燈光、廣場燈光及水系燈光，本案中我們采用"LED"、冷光線等發光燈材料配合霓虹燈芯片在廣場、公園、商業街、學校等重點區域制作出炫麗的燈光效果，打造多彩的模型世界。使整個模型環境色彩斑斕，追求模型的觀賞性。
燈光表現（舞臺燈光）
舞臺燈光通過對模型的外部渲染，具有對其重點區域突出表現的功能。燈光系統將由模型展示廳獨立設置的中控系統進行編程快控制，配合語音介紹、模型內部燈光、智能動態系統對展示主體進行針對性的流動性照射。
升降局部沙盤，升降觸摸屏
一、升降局部沙盤
升降系統有杠桿型升降、螺桿型升降、剪叉式升降，根據具體項目要求即負荷大小、平臺尺寸、垂直行程、系統體積等設計升降方式，動力源由采用電機升降式液壓式升降。我們將針對項目要求，根據我們的經驗制定方案，以最低的成本制作出性能穩定的升降平臺。結合平移系統及旋轉系統可使項目原來不在可視范圍內的內容呈現給參觀者。沙盤升降可制作單鍵逐層升降，多鍵選層升降。
二、升降觸摸屏
設置方便，伸縮自如，有效節約空間。適用對象：液晶屏升降器主要用在大型會議室內，為每一位提供一臺15寸、17寸或更大英寸液晶顯示屏，當開會需要使用顯示屏時，隱藏在會議桌內部的升降機，把顯示屏從會議桌下面升到桌子表面；當不用顯示屏時，升降機自動下降，顯示屏隱藏在會議桌內部，保持桌子表面的平整和美觀。
決勝千里 多媒體電子沙盤系統讓“視界”更開闊
