系統概述
VIGA-VMS移動多媒體指揮調度系統是韋加科技依托軍用技術背景，并結合云計算、LTE寬帶無線通信和無線流媒體傳輸?shù)榷喾N先進技術，推出的最新寬帶無線集群系統平臺。VIGA-VMS系統采用軟交換技術和新一代IMS架構設計，對系統內各種終端設備進行統一接入管理和集中調度，同時，系統平臺集成多媒體指揮調度業務、寬帶無線集群業務、窄帶無線集群業務、GIS業務、視頻監控業務、視頻會議業務、用戶業務信息系統，能為用戶提供先進的多媒體綜合應用解決方案。
VIGA-VMS系統定位于：VIGA-VMS系統可以廣泛用于公安、武警、消防、人防、交通、石油、石化、電力等領域。
系統特點
1. 極端條件下的全方位通信保障：利用專用VVLINK-C無線寬帶通信系列產品、3G移動通信、衛星 和無人機中繼等多種通信手段，實現軍網、民用無線公網和衛星網的結合，提供極端條件下通信 保障。
2. 系統兼容性高：能夠與現有視頻監控、指揮調度、視頻會議、移動辦公等信息化系統兼容與無縫 集成。
3. 完善的安全保密機制：端到端數據加密，分級權限管理，支持國家權威部門認可的加密機。
4. 完全自主研發：系統架構，主要設備和系統管理軟件完全自主研發。
5. 部署靈活：支持指揮中心根據任務需要機動部署。
6. 產品成熟：已經在多個政府機關，公安和安全應急指揮系統中應用。
7. 高可靠性：業內唯一通過國軍標環境試驗和電磁兼容試驗的系統。

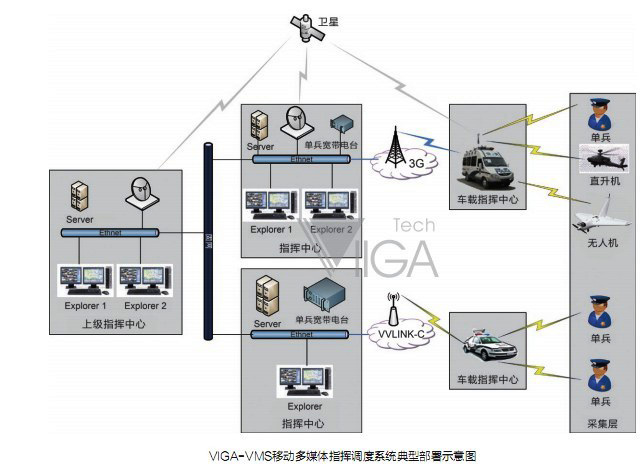

系統設計

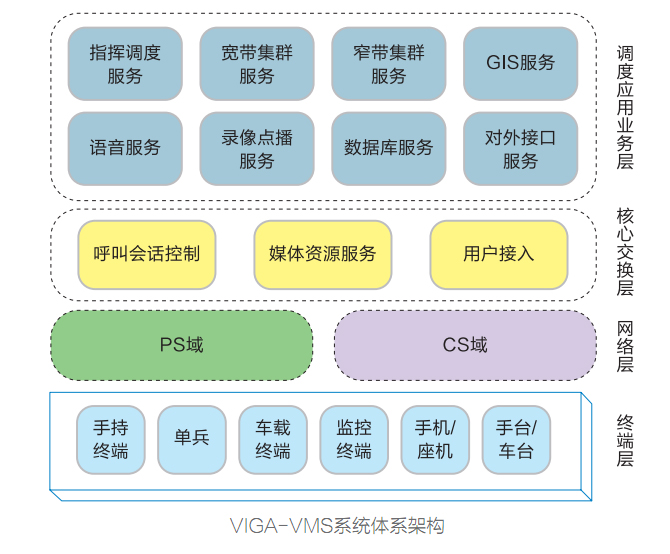

系統體系架構

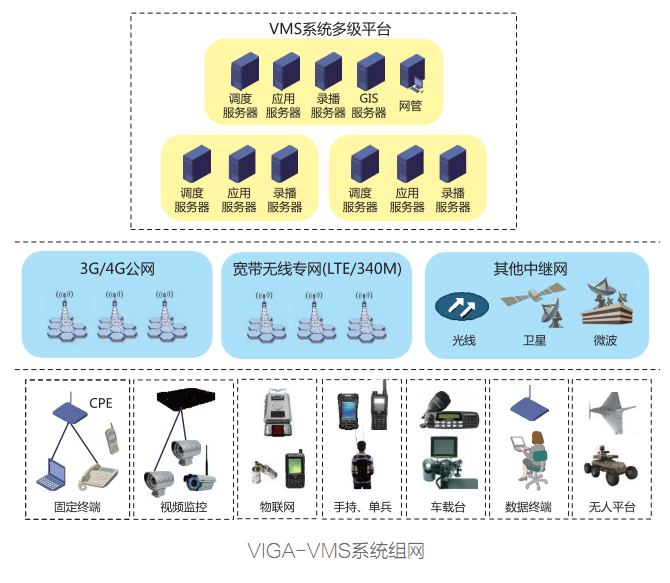

系統組網架構

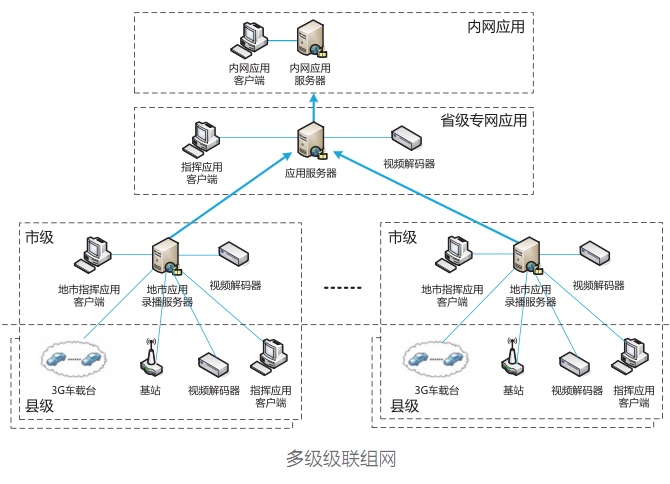

多級級聯組網
VIGA-VMS系統支持多級級聯部署，可根據用戶的組織架構和網絡結構進行部署，實現各級平臺 獨立運行與集中調度相結合。

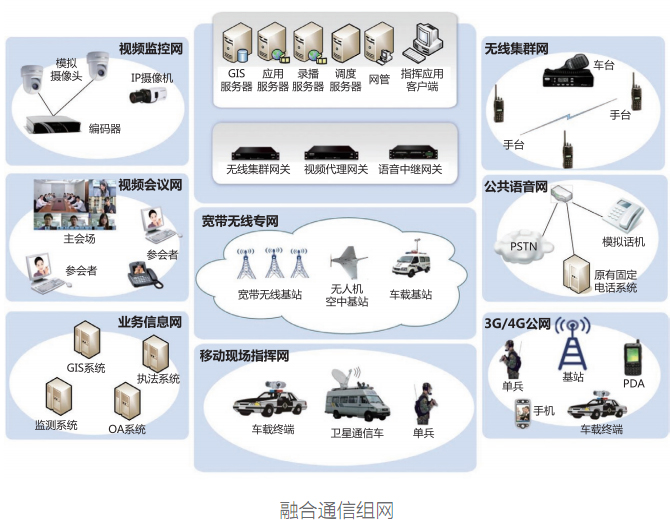

融合通信組網
VIGA-VMS系統可與其他系統進行融合通信組網，包括視頻監控系統、視頻會議系統、無線集群系統、公共語音網、3G/4G公網、業務信息網等。

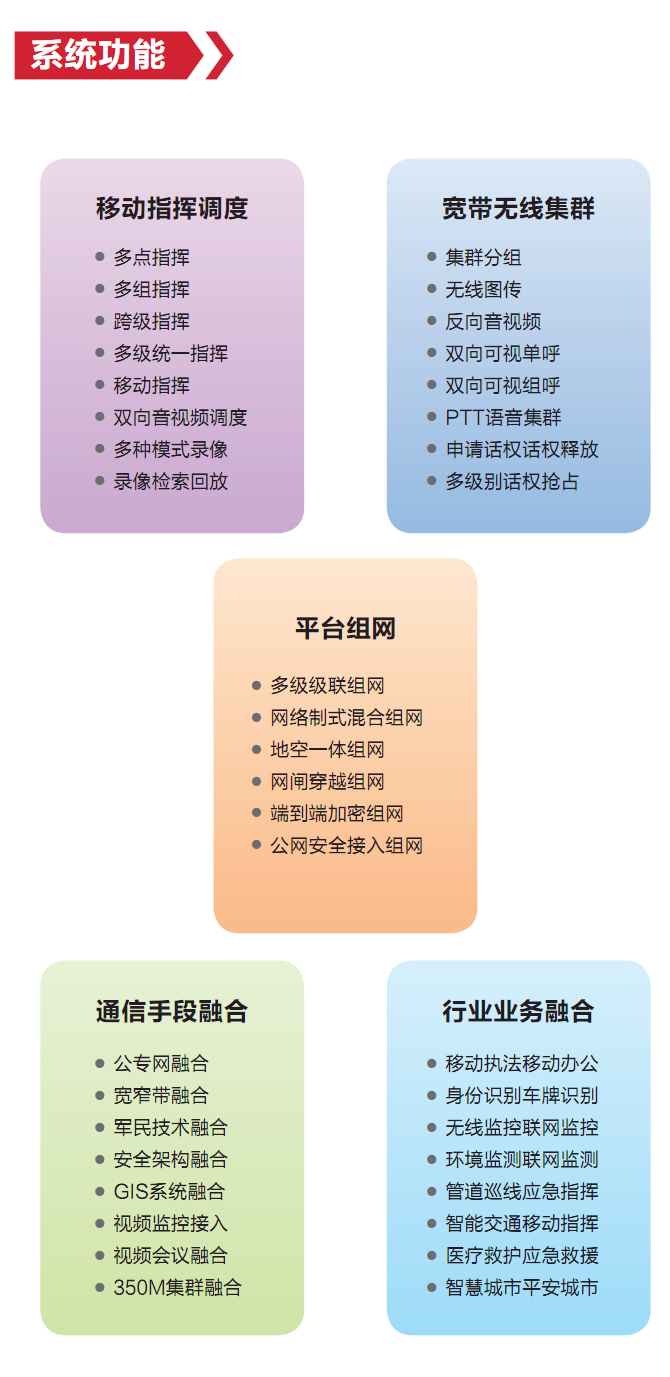

系統功能
● VIGA-VMS系統是新一代的指揮調度系統，保證任何位置的“現場”與指揮中心的雙向音視頻 實時通信,為用戶提供足夠的機動性和靈活性。
● VIGA-VMS系統采用公網(3G，internet、廣電網)、專網（VVLINK-C戰術網）、衛星以及公 網與專網結合的方式，保證各種應急情況下，指揮中心都能“親臨”現場，實時指揮。
● VIGA-VMS系統把傳統的視頻監控、指揮控制、視頻會議和移動辦公四個不同的系統進行了融 合和升級，并且能夠與現有的系統兼容。
● VIGA-VMS系統實現了真正意義上的移動指揮。指揮中心可以在任何地方，既可以上移到上級 指揮中心，也可以下移到臨時指揮中心。

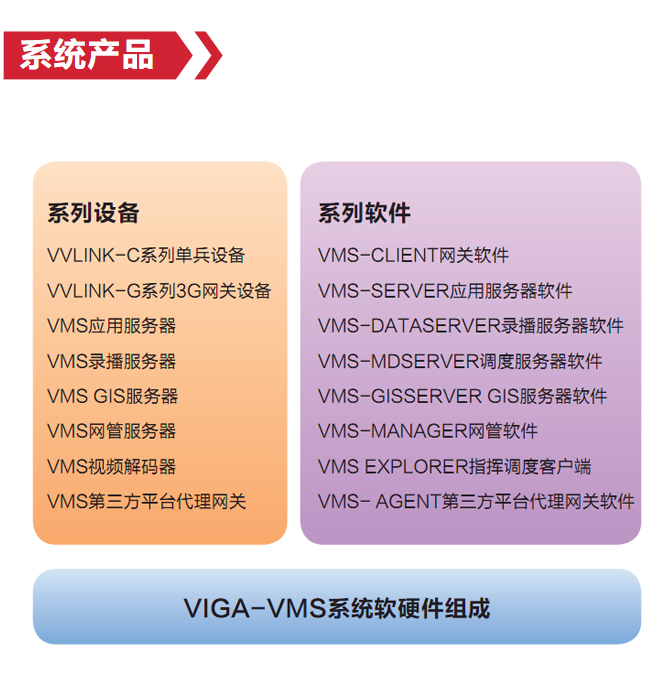

系統產品
應用服務器(VMS-SERVER)
應用服務器VMS-SERVER是系統平臺的核心設備，部署在用戶的綜合應用平臺機房，負責對來自前端終端設備客戶端CLIENT和指揮應用客戶端EXPLOER的音視頻流進行分析、轉發和管理，并負責系統信令的分析、轉發和管理。
功能特性
● 服務器硬件：2U機架式服務器，至少配置2個XeonE5504至強四核處理器，16GBDDR3內存；至少配置4×500GB以上硬盤，支持電源熱插拔，集成雙千兆網卡。
● 視頻應用服務器軟件，包含系統設置/設備管理、用戶管理/權限管理、音視頻AES加密、音視頻轉發、日志等基本軟件模塊。
● 視頻應用服務器具有開放性架構，提供包括資源注冊信息，設備狀態信息，資源調用接口，信令格式，系統級聯通信協議，音視頻信息解碼庫在內的SDK開發包。
● 單臺服務器具備支持50路音視頻直播/點播的能力。
● 支持級聯擴展。
● 支持運行日志統計，查詢。
GIS服務器(VMS-GISSERVER)
GIS服務器VMS-GISSERVER是系統的地理信息中心，負責接收所屬車載和單兵終端通過微波或3G鏈路發送的GIS位置信息，保存和記錄這些信息，并根據GIS瀏覽器請求，調取相關信息。
功能特性
● 終端定位：在地圖上顯示車載終端、單兵等終端設備的GPS數據。
● 實時軌跡：在地圖上顯示車載終端、單兵等終端設備的實時軌跡。
● GPS數據存儲：存儲車載終端、單兵等終端設備的GPS相關數據。
錄播服務器（VMS-DATASERVER）
錄播服務器VMS-DATASERVER是系統的錄像存儲中心，部署在用戶的綜合應用平臺機房，負責保存所有接收到的音視頻和數據流，并對流媒體數據進行對外的檢索、查詢、回放。
功能特性
●推薦服務器硬件配置：2U機架式服務器，至少配置2個XeonE5504至強四核處理器，16GBDDR3內存；至少配置3TB以上硬盤存儲（支持ServerRAIDBR10i），支持電源熱插拔，集成雙千兆網卡。
●錄播服務器軟件，支持自動、手動、定時等多種錄像模式，支持按日期/時間/時間段、設備名稱等多種條件查詢檢索保存的錄像信息、音視頻AES解密等基本模塊。
●錄播服務器支持按照用戶指定的音視頻格式導出錄像文件。
●單臺服務器須具備支持50路音視頻錄像/點播的能力。音視頻信息保存不少于30天。
●錄播服務器支持分布式部署。
調度服務器(VMS-MDSERVER)
調度服務器VMS-MDSERVER是系統的集群調度中心，為用戶提供了包含語音、視頻、數據在內的綜合多媒體指揮調度。
功能特性
● 調度功能：用戶可以進行單呼、組播、會議等語音通信操作。
● 集群對講：使用車臺、手臺及專用調度話機等終端，能夠?qū)崿F(xiàn)與傳統集群對講一樣的半雙工通信。
● 文字指令：調度中心可以通過調度臺給被調度用戶發送文字消息。
● 分組會議：管理員設置好分組以后，有權限的終端也可以直接發起會議，方便用戶在無法操作調度臺的環境下使用。
● 分級協同調度：系統允許配置多個調度臺，并可指定調度臺的級別及可調度用戶。
● 動態分組管理：系統支持對用戶進行分組設置，使用會議和集群對講等功能時，只有組內人員才能夠互相通話，不同組之間的用戶可以通過單呼的方式進行通話。
● 用戶分級管理：支持6個等級的調度權限以及256個等級PTT搶占的優先級設置。
● 終端狀態指示：調度臺上能夠看到終端的當前狀態，能夠?qū)崟r指示出終端的空閑、振鈴、通話等狀態。
● 擴音廣播功能：可以在車載臺等專用終端的揚聲器上對聲音進行放大，然后通過外部揚聲器輸出。

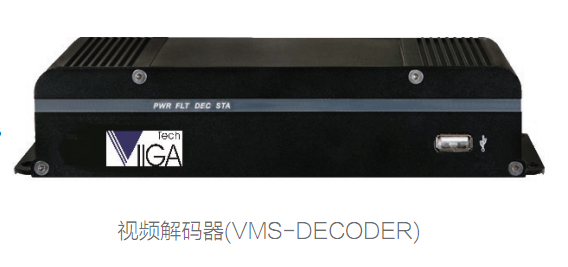

視頻解碼器(VMS-DECODER)
視頻解碼器負責接收各種網絡制式下的終端設備視頻流，實現多路視頻解碼，并將多路模擬視頻信號集中輸出到大屏。
功能特性
● 支持多種視頻編碼器。
● 支持指定圖像顯示。
● 支持多路圖像輪巡顯示。
● 支持1-4路視頻輸出。
● 支持遠程云鏡控制。
● 支持堆疊使用。
網管服務器(VMS-NMSERVER)
網管服務器VMS-NMSERVER是系統的網絡管理與配置中心，負責系統用戶的管理與配置，系統設備的管理與維護。
功能特性
● 系統配置：系統用戶數據的配置，包括登錄用戶名、密碼、權限、設備名稱等信息。
● 狀態監測：監測設備上下線監測，車輛信息監測，權限監測。

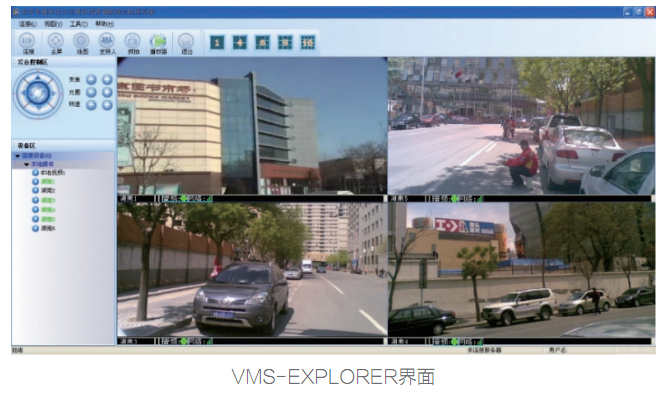

指揮應用客戶端(VMS-EXPLORER)
指揮應用客戶端VMS-EXPLORER是系統的指揮臺，負責對前端移動終端的多媒體實時瀏覽、多媒體指揮調度。
功能特性
●推薦硬件配置：微塔式機箱，酷睿2雙核CPU（主頻3.0G以上）；4GB以上DDR3內存；1GB以上獨立顯卡（帶AV輸出）；320G以上SATA硬盤；19寸寬屏液晶顯示器；配480線以上彩色攝像頭、有源音箱、鵝頸式麥克；安裝正版WINDOWS XP以上操作系統。
● 指揮中心應用客戶端軟件，可實現與車載終端的雙向音視頻傳輸，滿足指揮調度應用需求。
● 含音視頻編碼、AES加密等基本模塊，支持16個音視頻直播+點播授權。
● 支持下行短信群發和組發功能。
● 支持控制遠程設備(如云臺)。
● 支持抓拍。
● 支持選擇指定的音視頻下傳到前端車載設備。

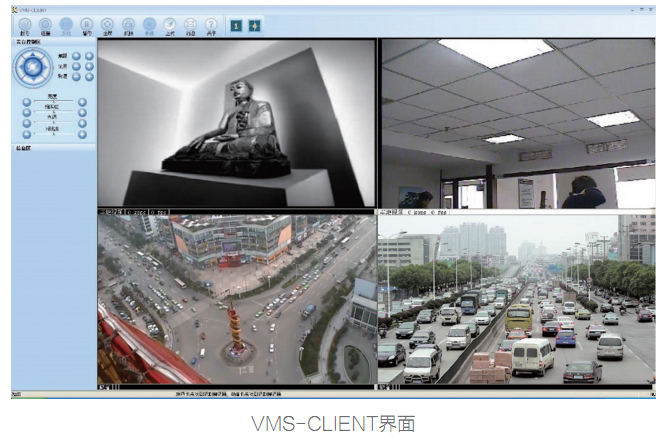

終端客戶端(VMS-CLIENT)
終端客戶端VMS-CLIENT是系統的前端現場指揮臺，部署在前端車載設備或便攜終端上，負責對單兵的多媒體實時瀏覽，視頻回傳到綜合應用平臺，與調度瀏覽客戶端通信等。
功能特性
● 撥號與登錄 ：登錄到應用服務器。
● 上傳圖像：可將本地的圖像上傳到服務器，上傳方法分為主動上傳和服務器 請求上傳。
● 分屏切換：支持1-4分屏及全屏顯示。
● 抓拍：本地抓拍和遠程抓拍。
● 云臺控制：對前端攝像機的云臺控制。
● 短消息提示：接受來自遠端VMS-EXPORER的消息提示，以消息框的形式通知。
● 本地錄像：支持本地視頻錄像。
● 狀態顯示：顯示當前的網絡狀態。
第三方平臺代理網關(VMS-AGENT)
第三方平臺代理網關VMS-AGENT是系統與其它平臺對接的網關設備，系統通過網關設備與其它系統平臺進行互聯互通。
