淳一航空攜CY-12盛裝亮相"尖兵之翼--第九屆中國無人機大會暨展覽會"

2018-06-14 09:42:12

來源：軍橋網

2018年6月13日，由中國無人系統產業聯盟主辦的"尖兵之翼--第九屆中國無人機大會暨展覽會"在北京中關村國家自主創新示范區展示中心拉開帷幕。本屆大會暨展覽會以"軍民融合戰略助中國無人機產業騰飛"為主題，核心議程包括無人機靜態展示展覽、行業發展高端論壇、無人機動態展演以及學術交流等主題活動。來自國內外100余家知名企業將在總面積達8000平米主會場上一展身姿，共同競技;大批先進的無人機產品技術及配套產品也將集體亮相，盡展我國無人機產業發展新風采。淳一航空CY-12盛裝亮相成為本次展會的焦點！下面我們就以CY-12為例詳細了解一下吧！

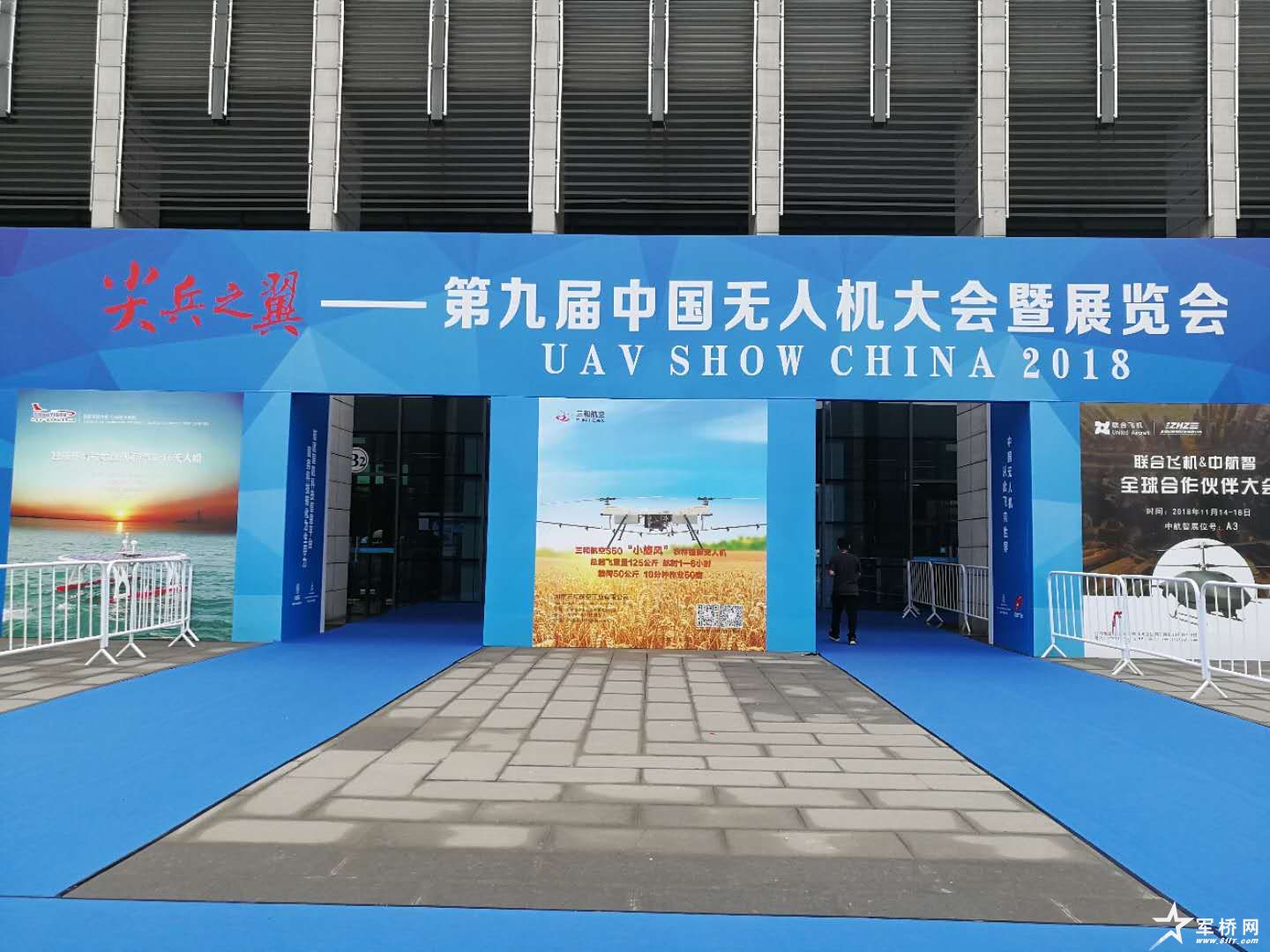

尖兵之翼--第九屆中國無人機大會暨展覽會

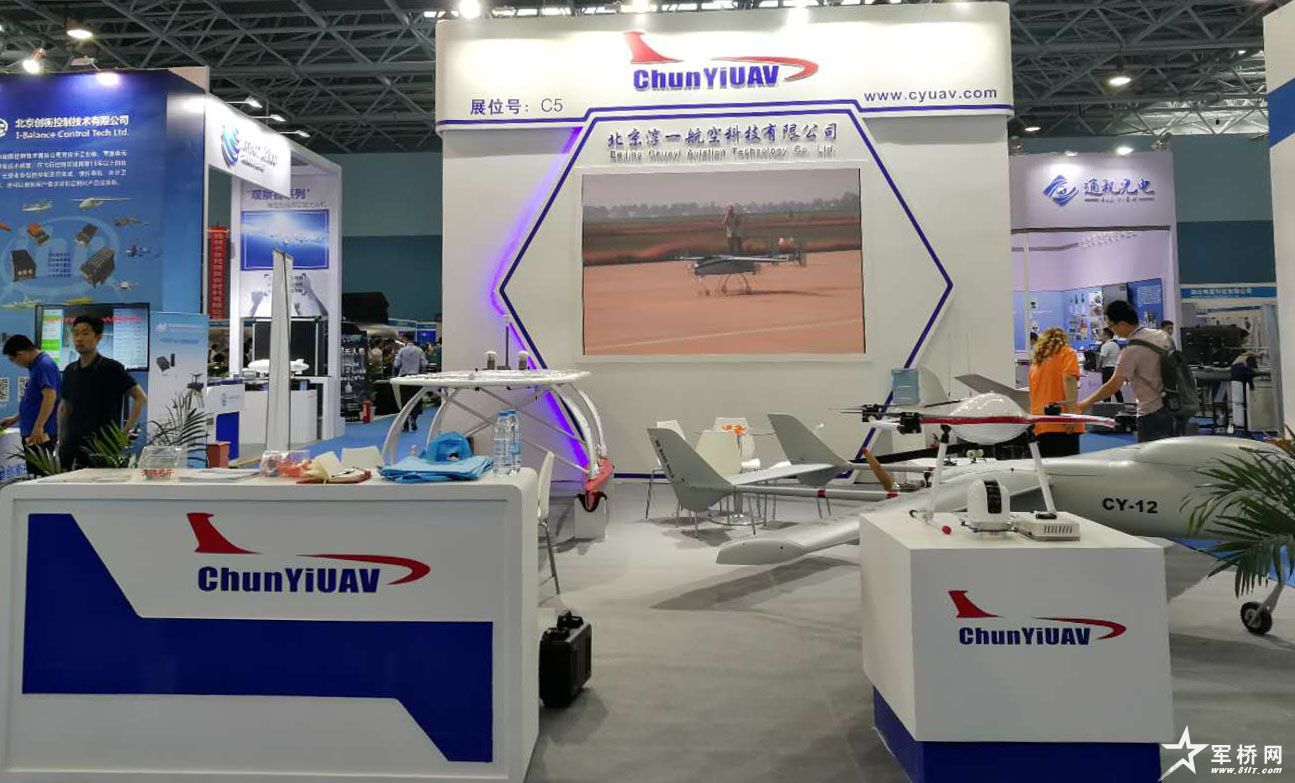

北京淳一航空科技有限公司

CY-12

一、裝備數據

系統參數	技術規格	單位
外形尺寸	機長翼展機高	355153701003mm
最大起飛重量	120-135	kg
翼展	5370	mm
有效控制半徑	120	km
最大航程	700	km
最大航時	6	h
最大升限	4000	m
動力	3W-275（3W汽油發動機）	cc
最大飛行速度	160	km/h
最小飛行速度	90	km/h
巡航速度	110-130	km/h
抗風能力	5	級
遙測數據鏈路	電臺1W輸出功率	/
實時視頻傳輸	頻率范圍廣，HDV-760TX發射模塊頻率范圍（250Mhz---1400Mhz），HDV-760RX接收模塊（46Mhz---860Mhz）	/
導航系統	磁航向/GPS航路點導航	/
最大有效載荷	≤50	kg
起飛準備時間	20	min
起飛方式	滑跑	/
降落方式	滑降、傘降（應急）	/

二、裝備性能以及特點
1、性能：
a. 具備全自主起飛、降落功能，滑跑式起降方式；
b. 飛行模式支持自動、手動模式，并可隨時在不同模式下進行切換；
c. 具有相機控制功能，可實現手動及自動拍照，自動拍照支持定點、定時、定距觸發，具備拍照點保存功能，并提供拍照點信息下載功能；
d. 采用油動發動機；
e. 安裝機輪剎車系統，有效減少飛機著陸后的滑行距離；
f. 地面站采用便攜式地面站，方便轉場運輸；
g. 地面站軟件采用中文語言界面，界面整潔美觀，可進行飛行航跡規劃，能夠?qū)o(wú)人機飛行狀態進行實時監測，檢測到無人機狀態異常后應給出明顯提示。
2、特點：
1. 外場展開迅速，操作維護簡便，2-3個人即可完成，3人一組操作更方便快捷（1主要負責地面站，1人主要負責飛行操控，1人主要負責地面維護）；
2. 系統配備任務規劃軟件，可根據各類任務參數快速生成優化的飛行任務，可全自動按規劃任務飛行；
3. 空地實時數據通訊，靈活控制無人機飛行；
4. 具有多種飛行模式和獨特的故障保護功能，能最大限度保證飛行安全；
5. 有一定的抗干擾能力；
6. 可實現對所偵察區域的連續拍攝及圖像的實時傳輸，并可由其它地面圖像處理設備實現所拍圖像的后期處理。可進行夜間偵察(選裝紅外熱像儀)。
三、應用領域
應急減災、邊境監控、海事偵察、禁毒緝私、管道巡檢、航拍航測、土地確權
四、任務載荷
CY-12無人機系統為多種任務傳感器提供了良好的搭載平臺，如：探地雷達、熱成像儀、氣象傳感器、合成孔徑雷達等滿足多種監測任務需要。現以EOS Canon 5D Mark III為航拍傳感器作為航攝影像處理系統舉例說明。
目前對于低空航空攝影測量來說，為滿足航攝的地面分辨率要求，適合的傳感器類型有哈蘇單反相機、佳能單反相機、尼康單反相機等。哈蘇是一種中畫幅的單反相機，其有效像素高，影像分辨率大，傳感器尺寸較大，但是其價格偏高，重量高達2175克。Nikon單反相機拍攝影像反差較大，而對于無人機航空攝影來說，需要影像色彩柔和，反差不需要太大。佳能EOS 5D Mark III相機，是一款全畫幅單反相機，有效像數2110萬像素，拍攝影像細膩而色彩柔軟，反差較小，性價比高。
佳能EOS 5D Mark III相機是一款全畫幅（36×24mm）單反相機，尺寸為長152×高113.5×厚75mm，有效像素為2110萬。支持B門，快門速度為30-1/8000秒，影像最高分辨率為5616×3744，該相機像素分辨率

=0.0064mm,航空攝影測量時，所處的環境都是天晴的狀況，設置相對感光度ISO都是100—400之間。電池配備原裝BP-511/BP-511A，最大電壓為3.7伏特，電池容量1800毫安，連續工作時間在5個小時以上，并購置一套備用電池。快門開啟觸點采用輸出脈沖信號方式。拍攝數據的類型保存為jpg和raw兩種格式。該機身重量?jī)H為810.0g。可以兼容佳能EF系列鏡頭。
對于用于航空攝影測量的傳感器，在進行航空攝影測量作業前必須對其進行專業的精密檢校，從而得到相機的內方位元素，徑向畸變參數，切向畸變參數。

圖2.1 Canon 5D Mark III相機

影像分辨率與成圖比例尺關系表

數字相機攝影平均地面分辨率 ( GSD)	成圖比例尺	成圖標準
數字相機攝影平均地面分辨率 ( GSD)	成圖比例尺	x-y 平面精度 RMSE	高程精度
5 - 10 cm	1:500	0.125 m	0.25 m
10 - 15 cm	1:1000	0.25 m	0.5 m
15 - 20 cm	1:1,500	0.40 m	0.75 m
20 - 30 cm	1:2,000	0.50 m	1.00m
25 - 35 cm	1:2,500	0.60 m	1.25 m
30 - 50 cm	1:5,000	1.25 m	2.50 m
40 - 60 cm	1:10,000	2.50 m	5.00m
50 - 70 cm	1:20,000	5.00 m	10.0 m

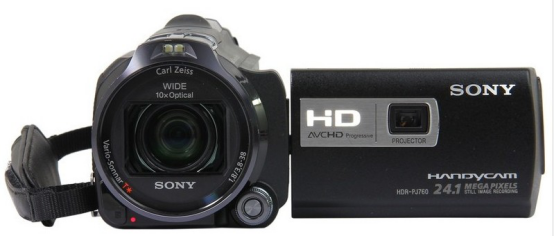

圖2-2 索尼 HDR-PJ760E

索尼 HDR-PJ760E將靜態拍攝像素提升到了2410萬，影像拍攝有效像素約665萬像素，搭載專業的卡爾?蔡司鏡頭，配有10倍光學變焦，最高可延伸至17倍，數碼變焦高達120倍。平穩光學防抖增強模式功能通過改進內部光學組件，使廣角端和長焦端的影像穩定性進一步提升，為您呈現穩定流暢的影像質量。

圖2-3 VK1010W陀螺穩光電轉塔

VK1010W系列陀螺穩光電轉塔是專門為小型無人機等對重量要求苛刻的載體設 計的一款微型陀螺穩定光電轉塔。系統總重不超1kg，具備與任務要求相適應 的觀察和監視能力和自主跟蹤能力，獨特的三軸雙框架結構確保系統在載體振動和氣流波動環境下圖像的穩定。VK1010W系列陀螺穩定光電轉塔可加裝圖像疊加和跟蹤擴展板組成光電偵察系統，搭載在無人機（UAV）直升機、固定翼飛機、艦船和車輛等載體上，用于偵察監控、圖像采集、精確定位和救援。
五、地面控制站

（I）便攜式地面控制站簡介

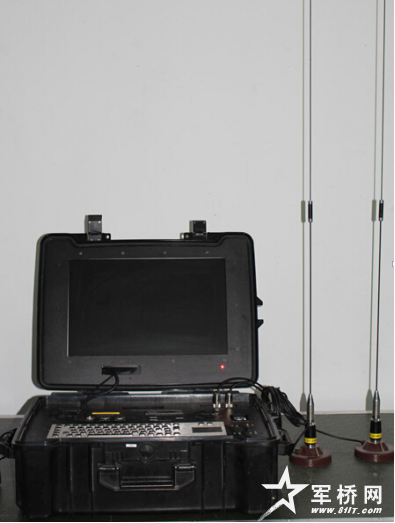

圖6-1 CY-D1地面基站

無人機地面監控站集成了數傳電臺接收模塊和圖傳電臺接收模塊，可通過軟件界面實時對數據和圖像進行監控；圖像、航跡和相關參數可實時保存在硬盤上。
▲性能特點
地面站系統有4路微波接收器，下傳鏈路，視頻采集，視頻眼鏡和天線，選配的高增益定向天線的增益能達到15dbI.地面站由12V專業聚合物電池供電，工作時間長達6小時，您只需要地面站的筆記本電腦便可獲取飛行器的視頻及飛行數據，也可輕松地把飛行紀錄數據拷貝到CD或DVD中，地面站系統被設計在堅固的軍用安全箱內，可以在惡劣的天氣或粗暴的運輸中起到可靠的保護作用。
▲技術和指標

工作時間	≥4h（可使用外置備用電池延長使用時間）
工作頻率	2.4G
任務管理	地圖管理、航線規劃、航跡顯示；實時視頻顯示及儲存
重量	18kg
尺寸	600mm391mm230mm
工作溫度	-20℃～55℃
貯存溫度	-35℃～65℃
工作濕度	<90%

（II）便攜式地面站主要有如下功能：

a) 與自動駕駛儀通信

地面站控制軟件與自動駕駛儀和數據傳輸電臺鏈路之間以約定的通信協議通過串口進行數據通信。

b) 飛行控制

向自動駕駛儀發送飛行導航指令，切換飛行模式，實時改變航線、自定義任務、控制增益調整等。

c) 移動地圖

地圖載入、坐標標定、顯示、拖動、縮放；地圖柵格顯示及配置；飛行實時航跡顯示，航點顯示及編輯，飛機和地圖經緯度坐標顯示。

d) 航路規劃

在移動地圖上編輯航點，生成航路文件，并可導入航路文件自動生成航線。

e) 虛擬儀表

虛擬儀表直觀的顯示飛機的姿態、空速、高度、航向、油門、電壓等各種重要數據。

f) 空中飛行器狀態及傳感器值顯示

以數值或圖形方式顯示各種飛行狀態和傳感器值。

g) 參數配置

配置自動駕駛儀各種參數及地面站控制軟件本身的各種參數。

h) 故障處理

設置各種故障的處理方式，包括鏈路中斷，數據丟失等。

i) 數據存儲

存儲自動駕駛儀的遙測電文，操作記錄等。

j) 偵察圖像的實時顯示與存儲

飛行器在執行任務期間，可實時的傳回偵察圖像并可將所獲得的圖像存儲下來。

（III）便攜式地面控制站技術特點

a) 集數傳鏈路和圖傳鏈路于一體，簡化了外出須攜帶的裝備數量，操作簡單易學，攜帶方便(手提或挎背均可)；

b) 采用的數傳鏈路和圖傳鏈路都經過了嚴格的測試，傳輸性能穩定可靠；

c) 采用雙屏幕顯示，主屏采用觸摸屏，簡化了設備，減輕了重量，也提高了空間設備利用效率，副屏顯示監控信息，便于監控和偵查，和飛機控制互不干擾又相互協調配合，很方便在野戰或者野外作業的情況下使用；

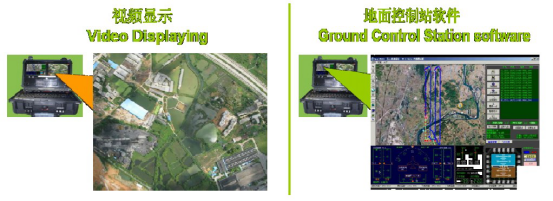

圖6-2 地面基站顯示系統
d) 本地面站界面簡潔，功能特點明確，集成度高，外場使用只須攜帶地面站，不需攜帶多余的設備，方便，操作簡單，易學，易于接受，并且適合外場復雜的環境條件。
六、地面綜合保障設備
綜合保障設備主要包括運輸保障、氣象保障、維修工具及備品備件保障。
運輸保障主要是提供CY-10無人機系統設備裝運狀態下的固定裝置。CY-10無人機可拆卸后放入一個包裝箱內，包裝箱內用包裝海綿保護各個部件。
　　北京淳一航空科技有限公司(Beijing Chunyi Aviation Technology Co. Ltd.)正式成立于2009年，專業從事無人機及水上無人船系統研發、生產、銷售和售后全系列服務為一體的高新技術企業。目前公司擁有大型復合材料生產車間、設計部、無人機裝配車間、大型機械加工車間以及各種機型展示的多功能廳等。公司經過多年的技術積累和發展，在無人機及無人船領域已推出多種產品，技術成果廣泛用于禁毒、反恐、測繪、抗震救災等方面。
　　在民用方面產品應用于災害調查評估，便于抗災搶險指揮部門快速獲取災害地理位置或取得災害評估等方面的實時重要情報，及時有效作出正確決策。公司已與國家電網、國家地震局、民政部、測繪局、中石油、各大航空專業院校等行業用戶進行大量合作。在軍用方面可用于地面防恐和空中格斗武器的試驗與訓練。公司產品在森林防火、應急減災、管線巡檢、氣象探測、人工降雨、緝毒偵查、空中拍攝等領域廣泛應用。其無人機的實用性和可靠性均受到國家測繪局、海洋局和氣象監測中心等客戶的好評，并獲得國家有關部門的表彰。為促進復合材料在無人機上的廣泛應用以及無人機在國內的發展、在民用領域的普及發揮著積極推動作用。
